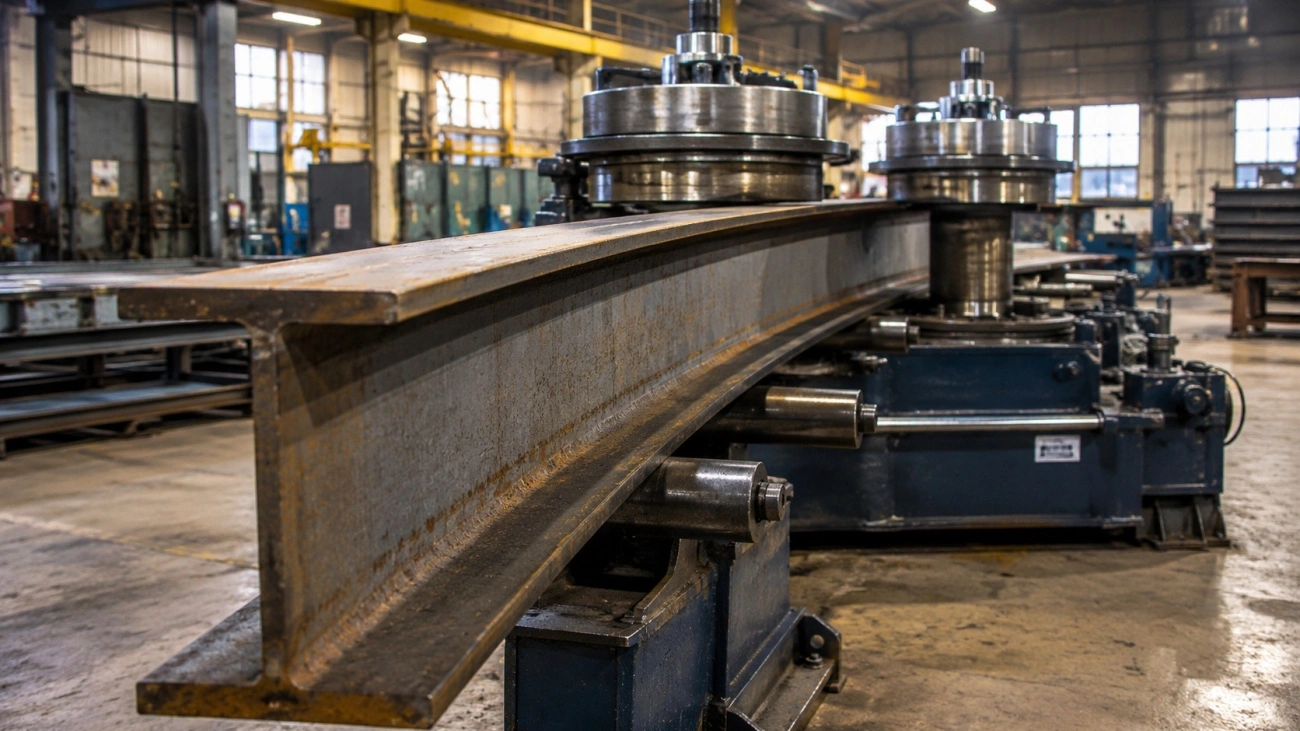

Балки на радиусе: стабильная форма и аккуратный стык

Вальцовка швеллера и двутавра по радиусу сложнее гибки листа: профиль имеет полки, стенку, разную жёсткость по осям и склонность к боковому уносу. Ошибка в опорах или преднатяге быстро даёт «живот» на стенке, перекос полок, ступеньку на начале дуги и стык, который приходится править уже после формования. Поэтому для балочных профилей важны не только диаметр дуги, но и удержание сечения на каждом проходе.

Для МСК МЕТАЛЛ такая задача относится к разделу радиусной обработки: когда требуется вальцовка металла, технолог смотрит на тип профиля, высоту стенки, ширину и толщину полок, направление радиуса, длину дуги, требование к стыку и способ дальнейшего монтажа. Без этих данных нельзя честно обещать точность: профиль может пройти по радиусу, но потерять параллельность полок или получить локальную волну.

В этой статье значения и формулы приведены как расчётные модели для предварительной оценки. Фактический режим задаётся по материалу, геометрии профиля, состоянию заготовки, возможностям вальцов и контрольной детали. Если профиль идёт в несущую конструкцию или ответственную сборку, критерии приёмки нужно фиксировать до запуска партии.

Где балки «гуляют»

Овал по полкам, «живот» на стенке

У швеллера и двутавра при радиусной вальцовке деформация распределяется неравномерно. Полки сопротивляются изгибу сильнее, стенка работает как связующий элемент и может выгнуться локальной волной. На практике это выглядит как разная высота профиля по дуге, непараллельные полки, «раздутие» стенки или овальная форма дуги вместо стабильного радиуса.

Типовая причина — слабая боковая поддержка. Если ролики держат профиль только по наружной поверхности, стенка получает избыточную свободу и начинает уходить из плоскости. Для гибки швеллера особенно важно заранее выбрать ориентацию: полками внутрь, полками наружу или по слабой оси. Один и тот же профиль в разных положениях ведёт себя по-разному.

Расчётная модель контроля формы: отклонение параллельности полок можно оценить как Δp = |B1 − B2|, где B1 и B2 — расстояния между контрольными точками полок на двух участках дуги.

Если на прямой заготовке расстояние между полками стабильно, а после вальцовки на середине дуги Δp растёт, проблема обычно в опоре полок, боковом уводе или слишком резком дожиме. Это не нормативный допуск, а простой производственный индикатор: он показывает, где профиль начал терять сечение.

«Ступенька» в начале/конце дуги

Ступенька появляется в переходной зоне, где профиль входит в ролики или выходит из них. На коротких дугах дефект заметен сразу: радиус вроде выдержан по середине, но первая и последняя точки стоят с переломом. В сборке это даёт зазор, перекос накладки, плохой стык под сварку или необходимость локальной правки.

Частые причины: нет предварительного подгиба концов, первый проход сделан слишком агрессивно, длина прямого участка мала для захвата, оператор не фиксирует положение кромки при повторном прогоне. Для двутавра риск выше из-за жёстких полок: они сопротивляются входу в радиус и могут оставлять прямой «хвост» даже при нормальной дуге в центральной части. При гибке двутавровой балки это нужно проверять до серии, иначе каждая деталь получит одинаковый дефект.

Переходную зону лучше контролировать не по общему виду детали, а по двум-трём точкам: начало дуги, середина, конец дуги. Если середина соответствует шаблону, а край выходит из радиуса, править нужно последовательность дожимов и преднатяг, а не только финальный проход.

Боковой унос при неправильном ведении кромки

Боковой унос возникает, когда профиль начинает уходить относительно оси роликов. На швеллере это часто видно по перекосу полок, на двутавре — по смещению стенки и разной нагрузке на левую и правую полку. Причина может быть простой: ролики загрязнены, кромка не зафиксирована, профиль подаётся с перекосом, нет направляющей или заготовка имеет исходный изгиб.

Унос опасен накоплением ошибки. На первом проходе отклонение может быть малым, на третьем оно превращается в винтовую деформацию. Если оператор пытается вернуть профиль силой в конце цикла, на дуге появляются локальные следы, «живот» и неравномерный радиус. Для серийных деталей лучше остановить процесс после контрольного прохода, сверить ось и внести поправку в карту настроек.

Дефект	Вероятная причина	Что проверить	Корректирующее действие
«Живот» на стенке	Недостаточная поддержка стенки или резкий дожим	Зазор между стенкой и опорой, следы локального перегруза	Добавить распор/поддержку, уменьшить шаг дожима
Полки расходятся	Нагрузка ушла в одну сторону профиля	Параллельность полок на начале, середине и конце дуги	Выставить боковые направляющие, проверить положение кромки
Ступенька на стыке	Нет плавного входа/выхода в радиус	Хорду и стрелу на крайних участках	Изменить последовательность дожимов, добавить подготовительный проход
Боковой унос	Подача под углом, грязные ролики, слабая фиксация	Ось профиля относительно роликов и контрольной линии	Очистить контактные зоны, выставить направляющие, снизить темп подачи

Оснастка и режимы под балочные профили

Опоры полок и распор стенки, чтобы не «сложить»

Оснастка для балочных профилей должна поддерживать профиль по тем зонам, которые теряют устойчивость первыми. Для швеллера это полки и открытая сторона, для двутавра — обе полки и стенка между ними. Универсальные ролики без подстройки могут дать приемлемый радиус на простой заготовке, но на длинной дуге часто оставляют следы и не держат параллельность.

Рабочая схема обычно включает опоры под полки, боковые направляющие и контрольный распор стенки там, где есть риск «сложить» профиль. Для видимых деталей дополнительно используют чистые контактные поверхности, защитные накладки и проверку роликов перед запуском. Грязь, окалина или задир на ролике оставят повторяющийся след на всей партии.

Если профиль высокий, а стенка тонкая относительно полок, важно не перегружать центральную часть. Слишком сильный прижим может сохранить радиус снаружи, но продавить стенку. Обратная ошибка — слабый прижим: профиль начинает гулять в роликах и набирает винтовую деформацию. Настройка должна удерживать профиль, сохраняя свободное формование радиуса без локального смятия.

Преднатяг, равномерный шаг формования, дожимы

Преднатяг задаёт начальное положение профиля в роликах и помогает избежать резкого перелома на первом проходе. Слишком большой преднатяг создаёт локальную нагрузку в начале дуги, слабый преднатяг даёт недоформованный край. Поэтому профиль ведут через несколько проходов с равномерным увеличением дожима, контролируя форму после каждого значимого шага.

Равномерный шаг особенно важен для швеллеров и двутавров большой длины. Если один участок получил больше деформации, он станет центром будущей правки. В единичной детали это ещё можно исправить локально, в серии такой подход быстро превращается в нестабильный процесс: каждая следующая балка требует ручной подгонки.

Расчётная модель радиуса по хорде и высоте стрелы: R = C² / (8H) + H / 2, где C — длина хорды между контрольными точками, H — высота стрелы дуги.

Эта формула удобна для быстрой проверки радиуса без 3D-сканера. Она не заменяет шаблон и чертёж, но помогает увидеть, где дуга начала расходиться с заданием: в центре, у края или по всей длине.

Числовой пример: на контрольном участке хорда C = 1000 мм, высота стрелы H = 42 мм. Тогда R = 1000² / (8 × 42) + 42 / 2 = 2 976 + 21 = 2 997 мм. Фактический радиус близок к 3 000 мм. Если на следующем участке при той же хорде H = 38 мм, радиус уже около 3 309 мм: дуга стала положе, значит дожим распределён неравномерно.

Фиксация кромки — стык сойдётся без зазора

Стык зависит от радиуса, длины дуги, симметрии профиля и поведения первой/последней точки. Если кромка при подаче уходит вбок, концы после вальцовки могут встретиться со ступенькой или зазором. На кольцевых и полукольцевых элементах это критично: сварщик получает несовпадение плоскостей, а монтажник — деталь, которая требует силовой посадки.

Фиксация кромки начинается с разметки базы. На профиле отмечают сторону подачи, контрольные точки, наружный/внутренний радиус и положение будущего стыка. Если балка имеет отверстия, фаски, снятые кромки или монтажные площадки, их привязку нужно сверять до гибки. После формования перенести ошибку уже невозможно без переделки или сложной правки.

Для серийной работы технологическая карта должна фиксировать положение профиля, последовательность проходов, величину дожима, точки контроля и допустимые признаки локальной правки. Иначе повторяемость будет держаться на памяти оператора, а не на управляемом процессе.

Производственная ситуация

Партия швеллеров должна была собрать радиусную раму. На первом изделии общий радиус по шаблону прошёл, но стык дал перепад около 6 мм: один конец стоял выше второго, а полки на конце дуги разошлись. Быстрая проверка показала, что середина дуги соответствует расчёту по хорде и стреле, а крайний участок формуется слабее.

Правильная корректировка в такой ситуации — не давить всю дугу сильнее. Нужно отдельно проверить вход и выход профиля, добавить подготовительный проход на крайних зонах, выставить боковую направляющую и снова снять значения C/H на контрольных участках. После этого первая принятая деталь становится эталоном для партии: по ней фиксируют радиус, параллельность полок, положение стыка и допустимый след от роликов.

Контроль/приёмка

Диаметр/овальность по хорде и шаблонам

Для балочных профилей важно различать два вида контроля: радиус дуги и сохранение сечения. Радиус можно проверить по шаблону, хорде и высоте стрелы. Сечение проверяют по расстояниям между полками, положению стенки, высоте профиля и отсутствию локальных волн. Если смотреть только на внешний радиус, часть дефектов уйдёт в сборку незамеченной.

Практичный порядок контроля: сначала проверяют начало, середину и конец дуги по шаблону или формуле C/H, затем сравнивают положение полок в тех же точках. Если радиус стабилен, но полки меняют параллельность, проблема в удержании сечения. Если полки стабильны, но радиус «плывёт», нужно корректировать дожим и шаг формования.

Параметр приёмки	Как измерять	Что фиксировать в карте
Радиус дуги	Шаблон, хорда и высота стрелы	C, H, расчётный R, точки замера
Стык	Линейка, щуп, контроль плоскости концов	Зазор, перепад, положение начала/конца дуги
Параллельность полок	Штангенциркуль, линейка, шаблон по сечению	B1/B2 на начале, середине и конце
Стенка профиля	Визуально, линейкой, контрольной планкой	Волна, «живот», следы локального смятия
Поверхность	Осмотр под светом, проверка следов роликов	Допустимые следы контакта, зона зачистки или запрет правки

Параллельность полок — простая проверка

Параллельность полок удобно проверять несложным шаблоном под сечение профиля. Он быстро показывает, где полка ушла внутрь, где раскрылась, а где профиль получил винтовое отклонение. Для единичной детали достаточно нескольких контрольных точек. Для партии лучше задать частоту: первая деталь, несколько деталей после стабилизации режима и дополнительные проверки после переналадки или смены заготовки.

Если изделие будет свариваться, контроль полок нужно связать с контролем стыка. Параллельные полки на середине дуги не гарантируют чистое соединение концов. В приёмке должны быть отдельно указаны радиус, положение торцов, зазор, смещение стенки и состояние зоны будущего шва.

Упаковка/строповка: радиус не «убить» на погрузке

Радиусная балка может пройти приёмку на участке и потерять геометрию при погрузке. Длинный швеллер или двутавр нельзя стропить как прямую заготовку без учёта дуги: профиль может провиснуть, получить локальный перегиб или сместиться в пачке. Особенно рискованны изделия с большим радиусом и тонкой стенкой относительно высоты профиля.

Упаковка должна поддерживать дугу по нескольким точкам. Между деталями ставят проставки, зоны контакта защищают, пачку маркируют по радиусу и ориентации. Для тяжёлых балочных профилей заранее выбирают точки строповки, чтобы груз не работал как рычаг на крайних участках. Если деталь идёт на монтаж, полезно приложить простую схему контроля: где мерить радиус, где смотреть стык, какая сторона считается базовой.

Что согласовать до запуска заказа

До расчёта нужно передать тип профиля, размеры полок и стенки, материал, требуемый радиус или диаметр, длину дуги, формат стыка, количество деталей и требования к поверхности. Если есть чертёж, шаблон или сопрягаемый узел, их лучше дать сразу: это снижает риск неверной ориентации профиля в роликах.

• тип профиля: швеллер, двутавр, нестандартная балка;
• направление радиуса: по сильной или слабой оси, полками внутрь или наружу;
• требования к стыку: допустимый зазор, перепад, подготовка под сварку;
• контрольные параметры: радиус, параллельность полок, положение стенки, поверхность;
• логистика: упаковка, строповка, транспортировка, защита от деформации.

Главный риск при вальцовке балочных профилей — считать задачу только радиусной. Радиус можно попасть, но получить перекошенные полки, повреждённую стенку или стык с перепадом. Надёжный результат появляется там, где радиус, сечение, кромка и упаковка контролируются как единая технологическая цепочка.
