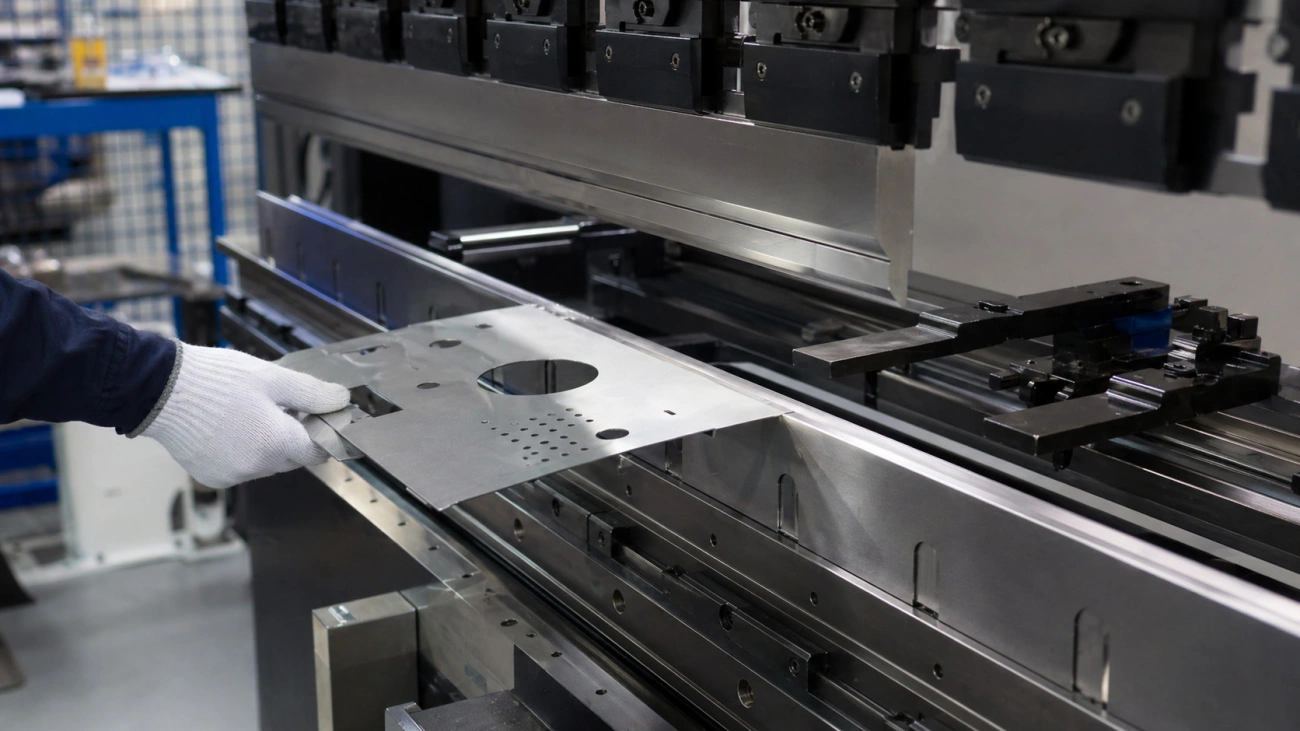

Базирование при гибке: разметка, фиксация и контроль

Точность гибки теряется ещё до контакта пуансона с заготовкой. Деталь может формально пройти отдельный размер, но узел при сборке не сходится: отверстия смещены, полки стоят с разным шагом, длинный профиль ушёл «винтом», лицевая сторона получила следы прижима. Причина часто находится в базе — от какой кромки мерили, какой стороной положили деталь, где поставили метку поворота и что приняли за ноль в программе.

Базирование связывает чертёж, раскрой, разметку, гибку, контроль и упаковку. Для простого уголка хватает рабочей кромки и направления гиба. Для кронштейна с отверстиями, фасадной кассеты, трубного каркаса или детали с обратными гибами нужны метки порядка операций, ориентация лицевой стороны, контрольные точки и технологическая карта гибки. На участке ЧПУ-гибки металла эти данные уменьшают число пробных деталей и помогают повторить партию без восстановления логики по памяти оператора.

Где уходит точность ещё до гибки

Ошибка в выборе «главной» базы

Главная база — это поверхность, кромка, отверстие или ось, от которой считаются критические размеры детали. Ошибка начинается, когда за базу берут ближайшую ровную кромку, хотя в сборке важен шаг отверстий, стык с соседней панелью или плоскость примыкания. После гибки часть размеров меняет положение из-за радиуса, упругого возврата и смещения нейтрального слоя. Поэтому база выбирается по функции детали, затем переносится в раскрой и программу гибки.

Для предварительной оценки используют расчётную модель накопления отклонений. Это не норматив и не замена допускам из чертежа: модель нужна, чтобы понять, где ошибка превращается в смещение контрольной точки.

ΔΣ = Δрезки + Δразметки + Δбазирования + Δвозврата

Где ΔΣ — суммарное линейное смещение контрольной точки, Δрезки — погрешность раскроя, Δразметки — отклонение метки, Δбазирования — ошибка установки в упор, Δвозврата — линейное смещение контрольной точки, вызванное пружинением или остаточным уходом угла после снятия усилия. Угол напрямую в эту сумму не подставляют: сначала оценивают, во что он превращается на контрольной точке детали.

Перенос отверстий и пазов — когда обязательно

Отверстия, пазы и вырезы около линии гиба требуют отдельной проверки. При малом расстоянии до радиуса кромку отверстия вытягивает, паз раскрывается, тонкая перемычка получает волну. Критичные отверстия переносят дальше от зоны деформации, меняют радиус, вводят технологический припуск или смещают операцию сверления после гибки. Универсальное числовое правило здесь опасно: решение зависит от толщины, радиуса, материала, формы отверстия и назначения детали.

Для деталей, где резка и гибка идут в одной цепочке, отверстия лучше связывать с единой базой раскроя. Сначала задают координаты относительно функциональной оси, затем проверяют, что после гиба отверстие остаётся доступным для контроля и не попадает в зону сжатия. При совмещении лазерной резки и гибки ошибка в развёртке быстро переносится на всю партию.

Ориентировочная проверка положения линии гиба выполняется через припуск по дуге. Формула ниже помогает согласовать развёртку с фактическим радиусом и толщиной, но окончательные значения проверяют на материале, оснастке и первой детали.

BA = α × π / 180 × (R + K × S)

Где BA — припуск по дуге, α — угол дуги гиба, используемый в расчёте развёртки, R — внутренний радиус, S — толщина материала, K — коэффициент положения нейтрального слоя. α нельзя подменять произвольным углом с чертежа: в одной методике считают угол поворота, в другой — связанный с ним внутренний или дополнительный угол. K уточняют по материалу, оснастке и пробной детали. Производственный вывод: отверстия и пазы нужно привязывать через развёртку и контроль первой детали, а не по визуальной близости к линии гиба.

Потеря плоскости на длинных деталях

На длинных деталях базирование страдает из-за провиса, неполной опоры и перекоса при подаче. Листовая полоса может лечь в упор одним концом, а второй останется в слабом контакте. Труба или профиль при повороте получает накопленный угол, который после нескольких гибов выглядит как «винт». Чем длиннее заготовка, тем важнее промежуточные опоры, одинаковая высота поддержки и маркировка рабочей стороны. Это критично для гибки листового металла, труб и профилей, где ошибка базы сразу проявляется в сборке.

Зона риска	Что происходит	Что проверить до запуска
База выбрана по удобной кромке	Отверстия или стык уходят после гибки	Связать базу с функцией детали в сборке
Отверстие близко к линии гиба	Кромку вытягивает, паз раскрывается	Проверить развёртку, перенести отверстие или выполнить его после гибки
Длинная заготовка без поддержки	Появляется перекос, «банан», разный угол по длине	Добавить опоры и проверить посадку по всей длине
Лицевая сторона не промаркирована	Следы прижима оказываются на видимой поверхности	Поставить метку «лицо/изнанка» и указать зону допустимого контакта

Как разметка удерживает базу между операциями

Метки под порядок гибов

Метка под гиб должна отвечать на три вопроса: где линия гиба, какой гиб выполняется первым, какой стороной деталь идёт в упор. Для деталей с несколькими переходами обычной риски на металле мало. Нужна последовательность: Г1, Г2, Г3 или другой однозначный код, совпадающий с программой и картой контроля. Если порядок меняется, база для следующих операций тоже меняется, а часть размеров начинает считаться от уже деформированной зоны.

Метки поворота и ориентации лицевой

Для труб, профилей и фасадных деталей критичны метки поворота. Один неверный разворот на 90° или 180° ломает пространственную геометрию: отверстия смотрят в другую сторону, плоскость крепления уходит, видовая сторона попадает под прижим. Метка должна быть видна в момент установки, не стираться смазкой и не закрываться оснасткой.

Для покрытых и видовых деталей лицевую сторону маркируют на изнанке, технологическом припуске или участке вне видимой зоны. В карте указывают допустимые зоны контакта с матрицей и необходимость мягкой накладки.

Совместимость с ЧПУ-программой

Разметка должна совпадать с тем, как деталь описана в ЧПУ-программе: ноль, направление подачи, номер гиба, угол, радиус, упор, переворот. Ошибка возникает, когда технолог рисует развёртку в одной логике, оператор видит деталь в другой, а контролёр измеряет от третьей кромки. По отдельным размерам деталь может выглядеть приемлемо, но узел не собирается из-за сдвига базы.

Минимальный набор для программы: ID детали, номер операции, рабочая база, сторона установки в упор, направление лицевой стороны, параметры гиба, контрольная точка после операции. Фото установки в упор показывает, где была база и как лежала заготовка.

Условный числовой пример оценки. Кронштейн имеет три гиба и два отверстия под сборку. Ошибка резки по длине — 0,2 мм, метка линии гиба ушла на 0,3 мм, установка в упор дала 0,4 мм, после возврата угла контрольная точка сместилась примерно на 0,5 мм. Суммарно: ΔΣ = 0,2 + 0,3 + 0,4 + 0,5 = 1,4 мм. Если монтажный зазор в узле 1 мм, деталь требует подгонки. Производственный вывод: нужна база от отверстия, фиксированный упор, эталон первой детали и контроль после первого гиба.

Что указать в чертеже или заявке, чтобы сохранить базу

Заказчику полезно передать не только геометрию, но и назначение критичных поверхностей. Для гибки металла по чертежам важны рабочая база, функциональные отверстия, лицевая сторона, требования к упаковке и контроль геометрии деталей после гибки. Эти данные позволяют технологу заранее понять, что нельзя переносить «по месту», где нужна мягкая накладка, какие размеры проверять на первой детали и какие отклонения влияют на сборку.

Данные в ТЗ	Зачем нужны технологу	Риск, если не указать
Критичная база или функциональная ось	От неё задают упор, ноль программы и контрольные точки	Деталь проходит отдельный размер, но не сходится в узле
Отверстия, пазы, болтовые поля	Их проверяют относительно линии гиба и развёртки	Отверстие вытягивается, шаг уходит, сборка требует подгонки
Лицевая сторона и зона допустимого контакта	Подбирают накладки, ориентацию детали и порядок гибов	Следы матрицы или прижима попадают на видимую поверхность
Допуски на угол, радиус, плоскость, шаг	Настраивают контроль первой детали и частоту замеров	Партия выглядит одинаковой, но не проходит приёмку
Требования к упаковке и маркировке	Фиксируют детали после контроля и разделяют стороны/партии	Геометрия теряется при хранении или перевозке

Контроль геометрии «по месту»

Шаблоны и быстрые измерения

Контроль по месту должен быть быстрее переделки. Для типовых деталей достаточно шаблона под угол, линейки по плоскости, контрольного штифта под отверстия и проверки диагоналей. Для профиля или трубы добавляют метки поворота и проверку по опорным точкам. Сложные измерения оставляют для приёмки, а на участке нужны инструменты, которые оператор реально использует между деталями.

Для угла и полки проверяют первую деталь, затем результат после корректировки программы. Для партии полезна частота 1-я/10-я/100-я деталь либо иной интервал по риску: материал нестабилен, покрытие скользкое, деталь длинная, отверстия близко к радиусу. При работе с разделом гибки металла такой контроль помогает отделить ошибку базирования от ошибки оснастки или неверного вычета на гиб.

Карта настроек с фотофиксацией

Карта настроек должна быть короткой и проверяемой: материал, толщина, радиус, V-матрица или оснастка, упор, порядок операций, компенсация угла, база, отметка лицевой стороны, частота контроля. Для повторной партии ценна связка «параметр — фото установки — контрольный размер». Фото фиксирует положение заготовки, вид упора, сторону контакта с матрицей и расположение меток.

Если в карте нет базы, оператор восстанавливает её по чертежу. Если нет фото, сложно понять, почему первая партия прошла, а повторная дала смещение. Если нет контрольной точки, дефект копится до финальной приёмки.

Что отдавать в приёмочную документацию

Заказчику нужно доказательство, что партия повторяема и геометрия проверена. В приёмочную документацию стоит включать чертёж или эскиз с отмеченной базой, карту настроек, фото эталонной детали, результаты контроля первых изделий, перечень отклонений и решение по ним. Для ответственных деталей используют контроль первой детали (FAI) перед запуском серии; для простых заказов достаточно понятного протокола контроля.

Отдельно фиксируют упаковку и маркировку: ориентацию пачки, проставки, защиту лицевой поверхности и обозначение левых/правых элементов. Иначе деталь может пройти контроль на участке и потерять геометрию при складировании.

Производственный пример

В заказе был П-образный кронштейн из листа 2 мм с двумя отверстиями под крепёж. На чертеже размеры отверстий были заданы от внешней кромки развёртки. После гибки первая партия собиралась с подточкой: отверстия смещались относительно ответной детали примерно на 1–1,5 мм. Проверка показала, что оператор базировал заготовку по удобной длинной стороне, а функциональная база в узле проходила через ось отверстий.

Корректировка заняла четыре действия. Базу перенесли на линию отверстий, в программе уточнили припуск BA под фактический радиус, на заготовке добавили метки Г1/Г2 и отметку лицевой стороны, после первой детали ввели контроль штифтом по двум отверстиям. Риск сняли через устранение неверной базы. Повторная партия пошла без подгонки в сборке, а карта настроек позволила повторить заказ с той же логикой установки.

Короткий чек-лист перед запуском гибки

• Главная база выбрана по функции детали в сборке.
• Указана сторона установки в упор.
• Линии гиба сверены с развёрткой, радиусом и припуском BA.
• Отверстия и пазы проверены на близость к зоне деформации.
• На заготовке есть метки порядка гибов, поворота и лицевой стороны.
• ЧПУ-программа использует тот же ноль, что технологическая карта.
• Задана контрольная точка после первого гиба.
• Для видовой стороны указана зона допустимого контакта с оснасткой.
• Для длинных деталей предусмотрены опоры и контроль плоскости.
• Первая деталь проверяется по шаблону, штифтам или контрольным точкам.
• Карта настроек содержит фото установки, базу, упор и частоту контроля.
• Упаковка сохраняет геометрию после приёмки на участке.

Базирование и разметка задают повторяемость гибки. Формулы и числовые расчёты в такой задаче нужны как инженерная оценка, а не как универсальный допуск. Если деталь работает в сборке, имеет отверстия, пазы, видовую поверхность или жёсткие требования к повторяемости партии, базу, контрольные точки, методику измерения и порядок операций лучше согласовать до запуска. Такой подход снижает риск подгонки, скрытого брака и потери геометрии уже после приёмки.
