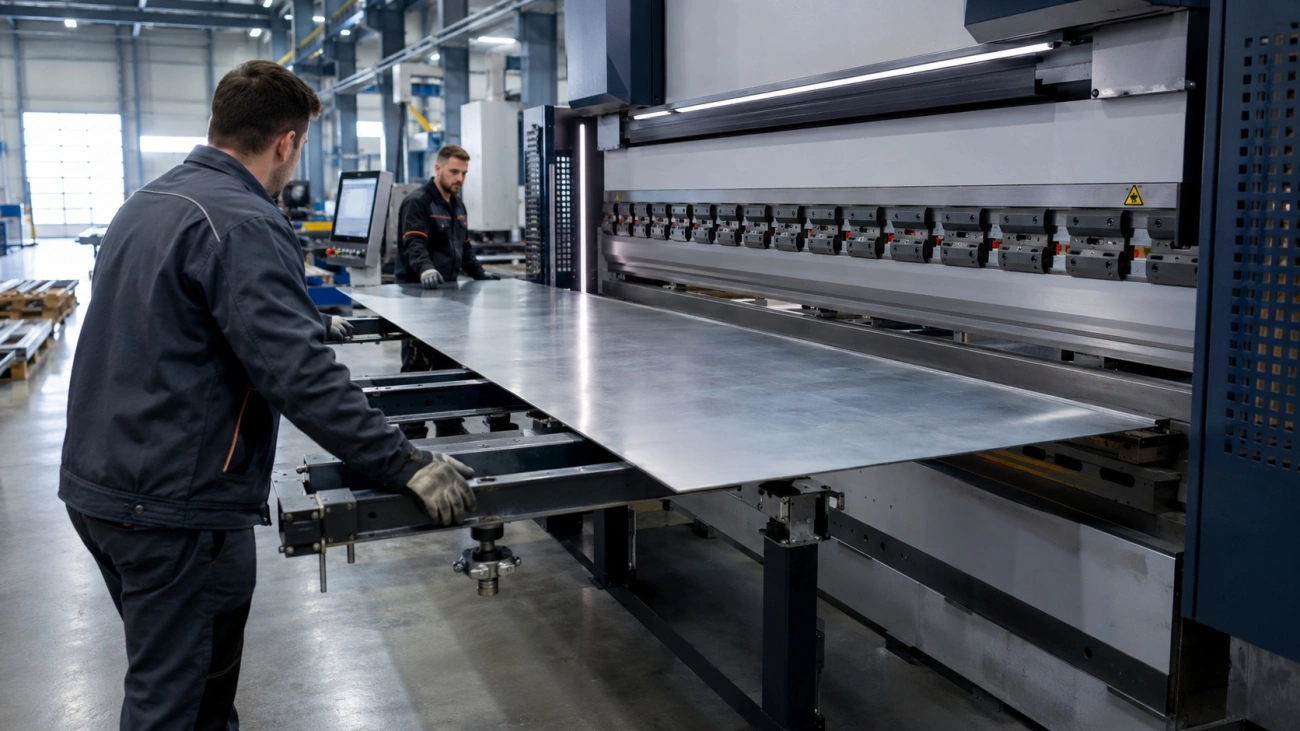

Чем промышленная гибка листа отличается от ручного листогиба

Ручное гибочное оборудование и промышленный листогибочный пресс решают одну базовую задачу - создают пластическую деформацию по заданной линии. На этом сходство почти заканчивается. Ручное оборудование зависит от усилия оператора, жёсткости прижимной балки и качества разметки. Пресс с ЧПУ управляет положением траверсы и заднего упора, использует сменную оснастку и позволяет корректировать угол после проверки первой детали.

Выбор по одному признаку толщины даёт слабый результат. Сначала инженер проверяет длину линии гиба и форму полок. Затем он сопоставляет внутренний радиус со свойствами материала и его состоянием. Лицевую поверхность оценивают отдельно. Размер партии и критерии приёмки показывают, насколько критична повторяемость. Простая длинная планка из тонкого листа может оказаться сложнее короткой детали большей толщины, если по чертежу требуется стабильный угол и прямолинейность по всей длине.

Как устроена гибка листа: физика процесса

Что происходит с металлом в зоне гиба

Пуансон, поворотная балка или ролик создают изгибающий момент. Наружные слои листа растягиваются, внутренние сжимаются. Между ними находится нейтральный слой, длина которого при упрощённом расчёте считается неизменной. Его положение смещается к внутренней стороне гиба и зависит от отношения радиуса к толщине, свойств материала и способа формования.

Длина зоны гиба входит в расчёт развёртки. Для одного гиба технолог может использовать расчётную модель припуска:

BA = α × π / 180 × (R + K × t)

Здесь BA - расчётная длина дуги по нейтральному слою, α - угол гиба в градусах, R - внутренний радиус, t - толщина листа, K - коэффициент положения нейтрального слоя. Формула служит стартовой моделью. Производственная развёртка требует поправки по фактической оснастке и пробному гибу.

Числовой пример. Для гиба 90°, листа толщиной 2 мм, внутреннего радиуса 2 мм и условного K = 0,40 получаем BA = 90 × π / 180 × (2 + 0,40 × 2) ≈ 4,4 мм. Это длина деформированной зоны по нейтральному слою. Итоговый размер заготовки технолог определяет с учётом способа простановки размеров и фактического вычета на гиб.

Пластическая деформация и наклёп

Часть деформации остаётся упругой, часть становится пластической. После превышения предела текучести лист сохраняет новую форму, однако зона гиба получает деформационное упрочнение. При повторном перегибе того же участка пластичность снижается, а риск микротрещин возрастает. Особенно заметен этот эффект у нержавеющей стали и материалов в упрочнённом состоянии.

Ручная подправка угла несколькими движениями кажется безопасной только при мягком тонком металле и большом радиусе. Для ответственной детали многократная правка без контроля создаёт локальный наклёп, следы на поверхности и нестабильный радиус. На производстве технолог задаёт последовательность так, чтобы получить требуемую геометрию за минимальное число нагружений зоны гиба.

Почему угол не остаётся ровно таким, как задали

После снятия нагрузки упругая часть деформации возвращает лист назад. Угол раскрывается, внутренний радиус немного увеличивается. Величина пружинения растёт у прочных материалов, при большом отношении радиуса к толщине и при свободной гибке без калибрующего дожима.

На станке с ручным приводом оператор компенсирует возврат по опыту и контрольному шаблону. На прессе технолог задаёт предварительный перегиб в программе. После пробной детали оператор измеряет фактический угол, а технолог корректирует глубину хода. Такой порядок не отменяет влияние разброса толщины и свойств листа, зато делает источник отклонения управляемым.

Ручной листогиб: принцип и границы применимости

Сегментные и роликовые ручные листогибы

У поворотного ручного листогиба лист зажимает прижимная балка, после чего гибочная балка поднимает свободную полку. Сегментная конструкция позволяет убрать часть прижима и сформовать короб либо кассету. Тот же принцип применяют для многогибовых профилей. Следующий переход возможен, пока поднятая полка не перекрывает доступ инструменту. Если деталь упирается в станок, последовательность приходится менять.

Роликовый ручной листогиб работает иначе. Ролики постепенно создают кривизну, поэтому подходят для обечаек и длинных дуг. На них также формуют желоба с плавным радиусом. Получить на таком оборудовании короткий локальный гиб с контролируемой полкой сложнее. Поэтому слова «ручной листогиб» без уточнения схемы ничего не говорят о технологичности детали.

Какую толщину и длину реально гнёт ручной станок

Универсальной предельной толщины нет. В паспорте конкретной модели указаны допустимый материал и толщина. Максимальную рабочую длину производитель задаёт отдельно. Паспортная возможность обычно относится к определённой прочности стали и полной рабочей длине. Рост прочности материала повышает нагрузку на узлы. Нержавеющая сталь обычно требует большего усилия, а уменьшение радиуса дополнительно ужесточает режим.

Длина влияет через прогиб балки и неодинаковое усилие по ширине. Короткий образец может выйти ровным, а двухметровая планка при той же толщине получить разный угол по краям и в центре. Оператор способен исправить локальный недогиб, однако после такой правки прямолинейность кромки и повторяемость серии становятся отдельной проблемой.

Ручной способ допустим, когда оборудование имеет паспортный запас по материалу и рабочей длине. Полка должна уверенно зажиматься, а внутренний радиус - соответствовать чертежу. Последнее условие связано с приёмкой: ручной контроль должен подтверждать требуемую геометрию. Если хотя бы одно условие не выполняется, переход на промышленную технологию снижает риск переделки.

Где ручной листогиб проигрывает по точности

Разброс начинается с ошибки разметки или неповторяемого положения листа в прижиме. Затем на угол влияет движение оператора. Износ шарниров и прогиб балки добавляют отклонение по длине. Ошибка одной операции переносится на следующую. У детали с несколькими полками накапливается отклонение по размеру, а последний гиб может закрыть доступ для измерения или столкнуться с уже сформованной стенкой.

Такое оборудование остаётся рациональным инструментом для простых планок и доборных элементов. Единичный кожух или ремонтную деталь тоже часто можно изготовить без сложной наладки. Оборудование особенно удобно, когда допуск задан по месту монтажа и небольшую корректировку можно выполнить непосредственно на объекте. При серийном выпуске та же зависимость от оператора превращается в системный источник разброса.

Промышленная гибка: пресс с ЧПУ и гидравлика

Гидравлический листогибочный пресс

На гидравлическом прессе лист укладывают на матрицу, а пуансон перемещается вместе с траверсой. При свободной гибке заготовка касается инструмента в трёх зонах, и угол зависит от глубины хода. Ширина раскрытия матрицы влияет на требуемое усилие, внутренний радиус и минимальную длину полки.

При промышленной гибке металла на листогибочном прессе технолог подбирает пару пуансон-матрица под геометрию детали. Задний упор задаёт базу, а компенсация прогиба помогает удержать угол по длине. До запуска технолог проверяет последовательность переходов. Такой порядок особенно важен для коробчатых деталей и узких полок. При нескольких близких гибах он снижает риск коллизии. Для лицевой поверхности заранее задают допустимый след оснастки.

Гидравлический привод сам по себе не гарантирует годную деталь. Ошибка в развёртке переносится в размер полок. Неподходящая матрица меняет радиус, а неверная база смещает линию гиба. Если полка сталкивается с пуансоном, операция становится невыполнимой даже на современном оборудовании. Сначала точность задаёт чертёж. Затем результат зависит от оснастки и программы. После пробного гиба его закрепляет контроль партии.

Роль ЧПУ в повторяемости угла

Система ЧПУ управляет координатой заднего упора и глубиной хода траверсы. Оператор базирует заготовку по упору, запускает цикл и получает одинаковую последовательность движений. Для сложной детали программа также задаёт порядок гибов, смену положения упора и параметры по каждому переходу.

ЧПУ уменьшает вариативность позиционирования, но не устраняет разброс материала. Даже в одной партии угол меняется при отклонении фактической толщины. Дополнительное влияние дают прочность материала и направление проката. Состояние поверхности важно для базирования и допустимости следов. Отдел контроля измеряет первую деталь. После этого технолог корректирует программу и фиксирует настройки для серии.

Компенсация пружинения на прессе

Самый распространённый способ - перегиб на расчётную величину. Если готовая деталь должна иметь угол 90°, пуансон опускается до положения, при котором лист под нагрузкой получает более закрытый угол. После упругого возврата геометрия приближается к номиналу. Величину коррекции нельзя переносить между разными марками и партиями без проверки.

Для стабильного результата технолог использует данные пробного гиба. Оператор измеряет угол цифровым угломером или шаблоном, затем программа получает поправку. На оборудовании с системой измерения угла возможна автоматическая коррекция в цикле. Однако база должна оставаться неизменной. Состояние кромки и фактическая толщина листа тоже входят в исходные условия.

Точность угла и повторяемость партии

Разброс угла на ручном и на ЧПУ-станке

Фиксированной разницы в градусах между двумя методами нет. У нового ручного станка с опытным оператором простая короткая деталь может получиться точной. Изношенный пресс с неверной настройкой даст худший результат. Сначала нужно оценить базирование и жёсткость оборудования. Затем инженер проверяет оснастку, способ компенсации пружинения и порядок контроля.

Критерий	Ручной листогиб	Промышленный пресс с ЧПУ	Что проверить до выбора
Позиционирование линии гиба	Линию задаёт разметка; подача остаётся ручной	Программируемый задний упор	База размеров и допустимое отклонение полки
Компенсация пружинения	Опыт оператора и шаблон	Коррекция хода по пробной детали	Сверить материал и фактическую толщину; учесть направление проката
Длинная линия гиба	Риск прогиба и неодинакового угла	Расчёт усилия и компенсация прогиба	Проверить длину детали и прямолинейность; оценить состояние станка
Сложная последовательность	Высокая зависимость от навыка и доступа	Программа переходов и проверка коллизий	Сверить высоту полок с внутренними размерами; проверить габарит при переустановке
Серия	Разброс растёт из-за ручного базирования	Повторяемая программа после настройки	Размер партии и план промежуточного контроля
Лицевая поверхность	Зависит от чистоты прижима и приёмов оператора	Возможны защитные плёнки и специальная оснастка	Задать лицевую сторону и допустимость следов; указать покрытие

Почему важна повторяемость на серии

Одна деталь может пройти контроль после ручной подгонки. Для партии важен разброс, потому что сборка зависит от взаимозаменяемости. Если угол и длина полки меняются от детали к детали, монтажник компенсирует ошибку зазором, усилием крепежа или правкой. Это увеличивает трудоёмкость и создаёт внутренние напряжения в узле.

Производственная ситуация. Требуется 50 панелей из конструкционной стали толщиной 2 мм. У каждой панели два параллельных гиба, длина линии - 1200 мм. По условиям примера угол должен укладываться в 90° ± 0,5°, а высота полки - в заданный чертежом допуск ± 0,5 мм. Станок с ручным приводом способен сформовать пробную панель, но серия потребует постоянной разметки и контроля обоих гибов. На прессе технолог сначала рассчитывает развёртку. После настройки заднего упора он проверяет первую деталь и только затем фиксирует коррекцию. Отдел контроля затем измеряет панели по карте с установленной периодичностью. Ключевое преимущество здесь - управляемый разброс; скорость одного движения вторична.

Упаковка также влияет на приёмку длинных деталей. Тонкие панели укладывают на опоры, чтобы исключить провис. При риске царапин поверхности разделяют прокладочным материалом. После этого пакет фиксируют от смещения. Если профиль деформировался при хранении или перевозке, точный угол на момент выхода со станка уже не гарантирует соответствие при монтаже.

Как толщина и длина определяют усилие гибки

От чего зависит требуемое усилие

Для свободной V-образной гибки инженер использует расчётную зависимость вида:

F ≈ C × σ × L × t² / V

F - требуемое усилие, σ - характеристика прочности материала, L - длина линии гиба, t - толщина, V - раскрытие матрицы, C - коэффициент расчётной схемы и единиц. Эта модель показывает главные связи, но не заменяет таблицу производителя пресса и оснастки.

Толщина входит в квадрате. При неизменной длине гиба и том же материале увеличение толщины с 2 до 4 мм повышает расчётное усилие примерно в четыре раза, если раскрытие матрицы тоже не меняется. На практике матрицу для более толстого листа обычно выбирают шире. Если раскрытие V увеличено вдвое, итоговый рост по упрощённой модели составит около двух раз. Одновременно меняется внутренний радиус. Короткая полка может стать недоступной, а кромки матрицы оставить более заметный след. Поэтому запас по тоннажу нельзя рассматривать отдельно от геометрии.

Ручная машина ограничена усилием оператора, передаточным отношением механизма и жёсткостью балок. Пресс ограничен доступным усилием по всей длине, допустимой нагрузкой на инструмент и характеристиками станины. Попытка согнуть заготовку за пределами расчёта создаёт риск повреждения оснастки, перегрузки оборудования и неодинакового угла по длине.

Ограничения по длине заготовки

Длинная деталь требует достаточной рабочей зоны, равномерного распределения усилия и поддержки листа. У ручного станка оператор должен одновременно удерживать заготовку и сохранять её базирование. На тяжёлом или широком листе эта схема теряет устойчивость даже до достижения паспортного предела толщины.

У промышленного пресса длина упирается в рабочую зону между стойками. Ход и вылет ограничивают форму детали. Тоннаж на метр задаёт допустимую нагрузку, а опоры определяют, можно ли удержать лист при переустановке. Коробчатая форма может столкнуться с пуансоном или траверсой. Для такой детали конструктор задаёт внутренние размеры. Технолог проверяет последовательность и коллизии. После этого он выбирает стандартный прямой пуансон либо специальный инструмент для обхода уже поднятой полки.

Прямолинейность длинной линии гиба контролируют по установленной базе. Одного замера угла у края недостаточно. Отдел контроля сравнивает несколько сечений, оценивает прогиб полки и проверяет размер по длине. Критерий годности должен быть записан в чертеже или карте контроля, иначе спор о «ровной детали» останется субъективным.

Когда достаточно ручного листогиба, а когда нет

Разовые бытовые работы

Ручной способ оправдан для единичного отлива или простого уголка, если материал укладывается в паспортные возможности оборудования. Кожух, доборную планку либо ремонтную деталь тоже можно изготовить без сложной наладки, когда геометрия проста. Допуск может определяться монтажным местом, а окончательная подгонка выполняться по шаблону. Короткий цикл подготовки и отсутствие программирования дают преимущество при одном простом гибе.

Даже в бытовой задаче следует проверить радиус и поверхность. Острый перегиб оцинкованного или окрашенного листа способен повредить покрытие. Загрязнённая прижимная балка оставит царапину на лицевой стороне. Если внешний вид важен, оператор сначала очищает инструмент. Затем он устанавливает защитную прокладку и формует образец из обрезка того же материала.

Когда серия требует промышленного пресса

Промышленный пресс становится обоснованным при серийном выпуске. Он также нужен, когда деталь содержит несколько взаимосвязанных гибов или длинную линию. Повышенная прочность материала усиливает требования к оборудованию, а жёсткий допуск делает повторяемость критичной. Отдельный риск возникает при малой полке и заданном внутреннем радиусе. Если чертёж ограничивает следы оснастки либо требует контроля по нескольким базам, ручная технология становится слишком зависимой от оператора.

Толстый лист усиливает все ограничения: растёт нагрузка, увеличивается минимальный радиус, повышается риск трещины на наружной стороне. Технолог должен проверить направление проката, состояние кромки и соответствие материала документам поставки. При сомнении выполняется пробный гиб, после которого конструктор или заказчик подтверждает фактический радиус и критерии приёмки.

Сложность детали иногда важнее толщины. Тонкий короб с четырьмя стенками может потребовать специального пуансона, точной развёртки и строгого порядка переходов. Простой угол из более толстого листа при большом радиусе технологически предсказуемее. Поэтому решение принимает инженер после анализа чертежа; одной толщины для выбора технологии недостаточно.

Что прислать инженеру для оценки задачи

Какие данные должны быть в чертеже и спецификации

Инженеру нужен чертёж готовой детали с базовыми размерами. На нём отдельно указывают углы и внутренние радиусы. Положение отверстий привязывают к линиям гиба, чтобы технолог мог проверить риск деформации. Для сложной формы полезна 3D-модель, однако она не заменяет обозначение допусков и лицевой стороны. Развёртку заказчика технолог сверяет с выбранным способом гибки и при необходимости пересчитывает по фактической оснастке.

Материал следует указывать конкретно. В спецификации фиксируют марку и толщину, затем добавляют состояние поставки. Наличие цинкового или полимерного покрытия указывают отдельно. Формулировка «сталь 2 мм» не позволяет оценить пружинение. По ней также нельзя понять пластичность материала или допустимое состояние поверхности. Для листа с направленной текстурой или критичным риском трещин конструктор дополнительно задаёт ориентацию линии гиба относительно проката.

Требования к углу и допускам

В задании фиксируют номинальный угол и допустимое отклонение. База измерения полки должна быть однозначной, а требование к прямолинейности - связано с конкретной поверхностью или кромкой. Для партии сначала проверяют первую деталь. Затем карта контроля задаёт периодичность замеров и порядок итоговой приёмки. Если следы матрицы недопустимы, заказчик указывает лицевую сторону и критерий внешнего вида до расчёта стоимости.

Инженеру нужно знать количество деталей. Для организации подачи важны масса и габарит заготовки. Требования к упаковке задают способ обращения с готовым изделием. Необходимость маркировки и способ дальнейшей сборки указывают отдельно. Эти данные влияют на порядок операций и обращение с готовым изделием. Точная гибка теряет смысл, если длинную планку после контроля складывают без опор и получают остаточный прогиб при перевозке.

Практическое правило выбора выглядит так: ручной листогиб подходит для простой геометрии, если материал находится в паспортном диапазоне оборудования. Результат при этом можно принять по шаблону или месту монтажа. Промышленный пресс нужен, когда размеры детали связаны между собой и чертёж задаёт контролируемый радиус. Стабильность угла становится обязательной при серийном выпуске. Окончательный вывод инженер делает после проверки развёртки и доступности каждого гиба. Затем он сопоставляет оснастку с методом контроля.
