Чем ручной трубогиб отличается от станка и производства

Трубу можно согнуть рычажным инструментом, гидравлическим станком или промышленным комплексом с программным управлением. Во всех случаях прямая заготовка получает дугу либо локальный гиб под заданным углом. После снятия нагрузки сначала проверяют радиус и длины прямых участков. Затем оценивают, насколько сохранилась форма сечения. Для детали с несколькими гибами дополнительно проверяют взаимное положение участков.

Выбор по одному наружному диаметру даёт слабый прогноз. Труба 30 мм со стенкой 1 мм и труба того же диаметра со стенкой 3 мм требуют разного подхода. На результат также влияет материал. Отдельно учитывают положение сварного шва и радиус по оси. Требования к поверхности и размер партии определяют, допустима ли ручная подгонка.

Основа решения должна быть проверяемой. Чертёж задаёт геометрию и базы измерения. Технологическая карта фиксирует оснастку и порядок операций. Для настроечного образца отдельно задают способ проверки. Фактический результат подтверждают поэтапно: сначала измеряют угол и радиус, затем проверяют сечение. Без этих трёх уровней паспортная мощность станка мало говорит о качестве готового гиба.

Если допустима подгонка по месту и радиус велик относительно диаметра, ручного инструмента может быть достаточно. Для трубопроводного узла важна сохранность проходного сечения. Повторяемая серия или точная посадка в сварочный кондуктор требует управляемой гибка труб по чертежу с заранее согласованными критериями приёмки.

Как устроен ручной трубогиб

Рычажная и гидравлическая схема

В рычажном трубогибе оператор создаёт усилие через рукоятку. Заготовку укладывают в ручей гибочного сегмента и фиксируют прижимом. Затем трубу ведут вокруг сегмента до расчётного угла. Схема удобна для небольших круглых труб и единичных деталей с одним гибом. Повторяемость зависит от жёсткости крепления и точности остановки.

Гидравлический привод уменьшает физическую нагрузку и позволяет работать с более жёстким сечением. Качество при этом определяется схемой деформации. При продавливании трубы башмаком между опорами наружная стенка растягивается без внутренней поддержки. На тонкой трубе сначала появляется сплющивание. При дальнейшем ходе формируется складка или отпечаток башмака.

Сменные ручьи и башмаки

Ручей должен соответствовать наружному размеру трубы. Избыточный зазор позволяет заготовке смещаться и менять форму. Слишком тесный либо повреждённый ручей оставляет вмятины. Для прямоугольного профиля нужна опора граней: круглый ролик не удерживает широкую стенку от вогнутости.

Башмак задаёт исходную кривизну, но готовый радиус меняется после разгрузки. Металл частично возвращается в упругое состояние, поэтому угол раскрывается. Поправку определяют по пробному гибу: деталь снимают, измеряют по заданной базе и корректируют ход. Если свойства материала меняются внутри партии, прежняя поправка перестаёт давать тот же результат.

Что реально по силам ручному инструменту

Ручной трубогиб оправдан для единичной детали с доступным радиусом и умеренным требованием к сечению. Типичный сценарий - монтажный отвод либо ремонтная рама, которую проверяют по месту. Наиболее устойчиво ведёт себя пластичный материал с достаточной толщиной стенки.

Для предварительной оценки используют два безразмерных отношения. Они показывают уровень риска, но не заменяют пробный гиб и контроль по чертежу.

D/t = наружный диаметр трубы / толщина стенки.

Рост D/t означает, что стенка становится тоньше относительно диаметра. Такая труба легче теряет устойчивость на внутренней стороне дуги.

R/D = радиус гиба по оси трубы / наружный диаметр.

Снижение R/D означает более крутой гиб. Вместе с ним растут требования к форме ручья и внутренней поддержке. Допустимый предел подтверждают на конкретном материале по пробной детали и заданному критерию овальности.

Пределы ручного метода

Точность угла и повторяемость

Угол на ручном инструменте контролируют встроенной шкалой либо отдельным шаблоном после снятия детали. Угломер применяют по указанным в чертеже поверхностям. Основной источник разброса - изменение исходного положения трубы в ручье. Люфт механизма и различная остановка оператора увеличивают отклонение.

Правильный локальный угол ещё не гарантирует сборочную геометрию. Центр дуги может сместиться из-за ошибки базирования. На детали с несколькими гибами добавляется поворот трубы вокруг продольной оси. Проверку ведут от одной базы. Сначала измеряют первый прямой участок и положение центра гиба. Координату конечной точки сверяют после этого.

Ограничения по диаметру и толщине стенки

Максимальный диаметр в паспорте оборудования описывает силовую возможность, но не сохранность формы. При одинаковом наружном размере стенка 3 мм сопротивляется замину лучше, чем стенка 1 мм. Высокопрочная сталь требует большего усилия и сильнее пружинит. Мягкий алюминий легче деформируется и быстрее получает след от прижима.

Для прямоугольной трубы важна плоскость гиба. Профиль 40x20 мм имеет разную жёсткость при нагрузке по стороне 40 мм и по стороне 20 мм. Если широкая стенка остаётся без поддержки, она вогнётся раньше узкой. Измерение проводят по обеим диагоналям сечения и по плоскостности готовой дуги.

Риск гофр и овализации без дорна

Внутренняя сторона дуги работает на сжатие. После потери устойчивости стенка образует мелкую волну. При продолжении гиба волна переходит в складку. Наружная сторона одновременно растягивается и утоняется. Круглое сечение из-за этого становится овальным.

Овальность оценивают по двум взаимно перпендикулярным размерам в зоне максимальной деформации:

Овальность, % = (Dmax - Dmin) / Dном x 100%.

Формула служит способом расчёта, а предел годности задаётся в техническом задании. Для декоративной дуги допускается один уровень деформации, для герметичного контура может потребоваться более жёсткий критерий. При дорновой гибке труб внутренний инструмент поддерживает стенку рядом с точкой деформации. Снаружи складкообразование ограничивает прижимная оснастка.

Стационарный трубогибочный станок

Профильные и трубные ролики

Стационарный станок жёстче закреплён и позволяет использовать сменные ролики под конкретное сечение. Для плавной дуги применяют трёхроликовую схему. Заготовку проводят через ролики несколько раз, после каждого прохода увеличивают прижим. Радиус набирается постепенно по длине участка, поэтому метод подходит для арки или кольца большого диаметра.

Ролик должен поддерживать трубу без локального пережатия. Для круглого сечения используют ручей по диаметру. Квадратному профилю требуется опора плоских стенок. Если комплект выбран неверно, контроль выявит продольную вмятину либо уход дуги из плоскости.

Гидропривод и усилие

Гидравлика даёт управляемое перемещение рабочего органа и стабильное усилие. Это упрощает повторение одного режима на нескольких деталях. Избыточное давление не улучшает геометрию: при плохом базировании оно ускоряет появление вмятины и усиливает перекос.

На стационарном станке можно зафиксировать положение упора и глубину подачи. Для простой повторяемой детали этого обычно достаточно. При малом радиусе либо тонкой стенке требуется дополнительная поддержка сечения. Если гибы лежат в разных плоскостях, результат проверяют в кондукторе или по координатам конечных точек.

Где станок выигрывает у ручного

Главное преимущество стационарной машины - стабильная установка. Заготовка базируется одинаково, а ролики соответствуют её сечению. На длинной трубе это особенно важно: переносной инструмент трудно удержать соосно, поэтому дуга уходит в сторону ещё до достижения нужного радиуса.

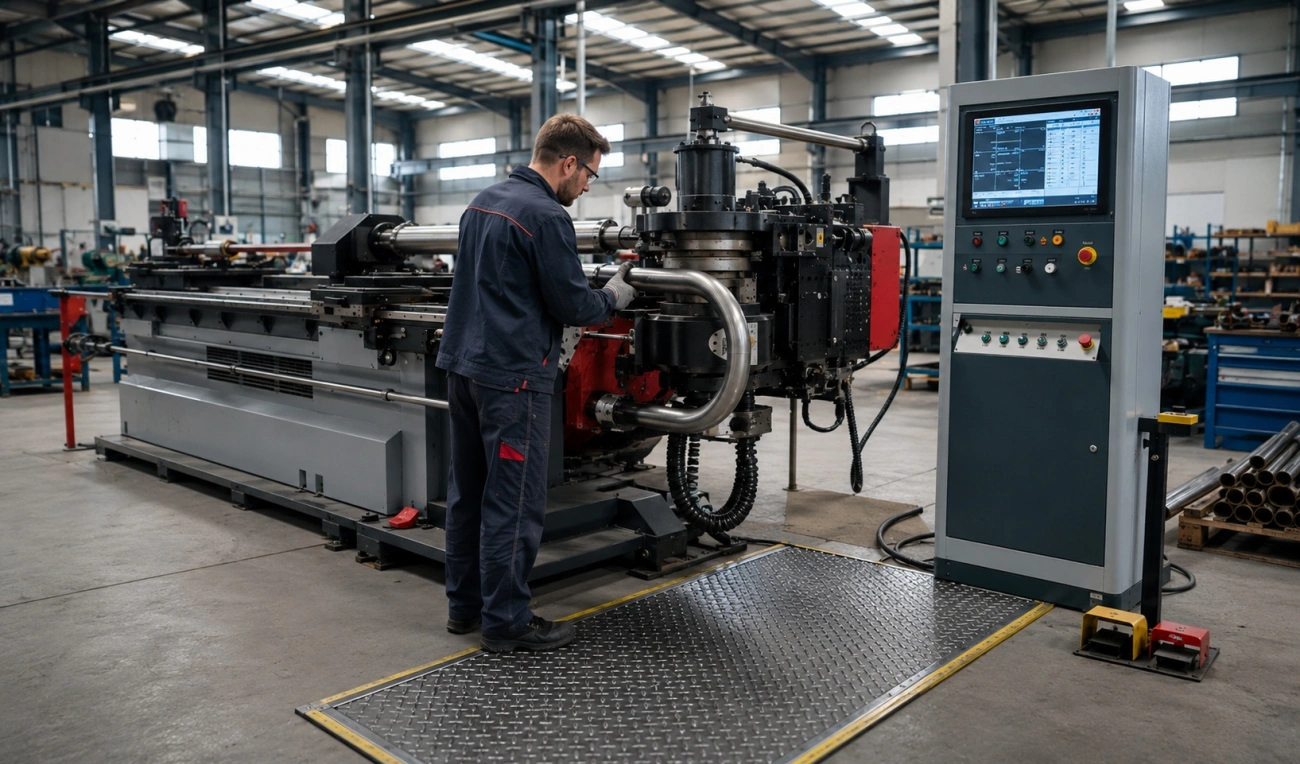

Промышленная гибка на ЧПУ

Дорн, скользящая планка и полный набор оснастки

При крутом гибе труба нуждается во внутренней и наружной поддержке. Гибочный сегмент задаёт радиус. Зажимной блок передаёт усилие без проскальзывания. Дорн поддерживает внутреннюю поверхность рядом с касательной. Скользящая планка подавляет зарождение складки на сжатой стороне.

Положение дорна устанавливают по результату пробного гиба. Большой зазор оставляет стенку без поддержки. Слишком плотная посадка повышает трение и может вызвать задир. Состояние планки проверяют визуально и по отпечатку на настроечном образце. После наладки параметры заносят в технологическую карту.

Повторяемость на серии

Программа задаёт длину подачи и поворот трубы перед следующим гибом. Отдельно задаётся величина деформации. После приёмки настроечного образца параметры фиксируют для партии. Такой порядок уменьшает влияние ручной разметки и позволяет повторять один маршрут обработки.

Стабильность программы не компенсирует изменение материала. Фактическая толщина стенки влияет на жёсткость, а механические свойства меняют пружинение. Поэтому контроль разделяют на этапы. Сначала проверяют входную трубу и настроечную деталь. Затем повторяют замер через установленный интервал партии. Критерий остановки берут из чертежа или карты контроля.

Сложные и многоплоскостные гибы

Для пространственной детали важна координата каждого гиба относительно общей базы. После первого гиба станок подаёт трубу на заданную длину. Затем заготовка поворачивается вокруг оси на угол из программы. Ошибка поворота переносится на конец детали и увеличивается вместе с длиной последующего плеча.

Основанием для настройки служит 3D-модель либо чертёж с базовыми поверхностями. Последовательность заносят в таблицу гибов: длина подачи, угол поворота и величина гиба указываются отдельными строками. Первую деталь проверяют в сборочном кондукторе или по координатам контрольных точек. Только после совпадения с критерием приёмки запускают серию на ЧПУ-гибке труб.

Сравнение по качеству гиба

Сохранность сечения

Способ	Оснастка	Что проверяют после гиба	Повторяемость	Область применения
Ручной рычажный трубогиб	Сегмент и прижим	Угол по шаблону и длину плеча; отдельно осматривают внутреннюю дугу	Зависит от базирования и остановки оператора	Единичная простая деталь с доступным радиусом
Гидравлический или стационарный станок	Башмак либо профильные ролики	Радиус дуги и форму сечения; отдельно проверяют плоскостность	Рабочая для повторяющихся простых гибов	Малая серия дуг или колец
Промышленный комплекс с ЧПУ	Гибочный сегмент с дорном и наружной поддержкой	Координаты гибов и овальность по контрольной карте	Высокая после подтверждения настроечной детали	Серийные детали с малым радиусом или пространственным контуром

Минимальный достижимый радиус

Минимальный радиус определяется геометрией трубы и свойствами материала. Способ гибки задаёт, насколько хорошо сечение поддерживается в зоне деформации. Один радиус может быть приемлем для толстостенной мягкой стали и вызвать складку на тонкой нержавеющей трубе.

Плавную дугу большого радиуса получают на роликах. Локальный крутой гиб чаще требует намоточной схемы с дорном. Если пробная деталь не проходит по овальности, сначала проверяют возможность увеличить радиус. Когда геометрию менять нельзя, пересматривают стенку либо применяют более полную оснастку.

Стабильность по партии

Партия считается стабильной, когда измеряемые параметры остаются внутри согласованного поля допуска. В карте контроля указывают базу для угла и точку замера сечения. Для детали с несколькими гибами добавляют координаты конечных точек. Формулировка «согнуть под 90 градусов» не определяет длину плеча и допустимую овальность, поэтому для объективной приёмки её недостаточно.

Когда ручного трубогиба достаточно

Единичные детали и большие радиусы

Ручной инструмент рационален для одной простой детали, когда специальная оснастка не окупается и допускается подгонка. Большой радиус снижает локальное сжатие внутренней стенки. Прямой участок должен позволять надёжный зажим без контакта будущей дуги с корпусом инструмента.

До начала работы изготавливают шаблон дуги и отмечают базовую кромку. После гиба деталь прикладывают к шаблону и отдельно проверяют длину плеча. Такой порядок выявляет ситуацию, когда угол получен правильно, но центр гиба смещён.

Некритичная геометрия

Ручная подгонка допустима, если небольшое отклонение радиуса не мешает сборке. Это возможно для вспомогательного ограждения или ремонтного кронштейна без требования к герметичности. Условие должно быть зафиксировано в задании: какие размеры контролируются и какие следы инструмента разрешены.

Поверхность оценивают отдельно от геометрии. Мягкий алюминий быстро получает вмятину, полированная нержавейка - царапину. Для лицевой детали контактные зоны защищают, а результат сравнивают с согласованным образцом.

Толстостенная труба малых диаметров

Толстая стенка лучше сопротивляется локальной потере устойчивости. На небольшом диаметре пластичная труба способна сохранить форму без дорна. При этом требуемое усилие возрастает. Крепление станка и ручей проверяют по допустимой нагрузке оборудования.

Удлинение штатного рычага случайной трубой создаёт неконтролируемую нагрузку. Если рабочего хода или усилия недостаточно, операцию переносят на станок подходящей мощности. Это исключает разрушение механизма и внезапное освобождение заготовки.

Когда нужна промышленная гибка

Тонкостенная труба и малый радиус

Большое D/t показывает низкую устойчивость стенки, а малое R/D означает крутой гиб. При таком сочетании внутренняя сторона быстро образует волну. Наружная стенка теряет толщину. Для удержания сечения используют дорн и наружную поддержку, настроенные по пробной детали.

Требование «без овала» следует переводить в число или способ проверки. В техническом задании можно задать допустимую овальность. Для проходного сечения применяют контрольный калибр, если он предусмотрен конструкцией. Приёмка без измеримого критерия неизбежно остаётся субъективной.

Серия с жёсткими допусками

Для серии оценивают стоимость годной детали. Ручная операция может выглядеть дешевле, но повторные догибки увеличивают трудоёмкость и разброс. Программируемый цикл требует настройки, зато после наладки повторяет одинаковую подачу и поворот.

Настроечную деталь проверяют по контрольной карте. Сначала измеряют угол. Затем сверяют длины от общей базы и оценивают сечение в зоне гиба. Корректировки заносят в программу или карту режима. При смене партии трубы цикл начального контроля выполняют заново.

Ответственные и нагруженные узлы

Для герметичного контура внешний вид дуги недостаточен. В задании фиксируют допустимое утонение и овальность. Зону сварного шва оценивают отдельно, если её положение влияет на гиб. При наличии расчётной нагрузки перечень контролируемых параметров определяет конструктор.

Маршрут учитывает последующие операции. След от прижима может оказаться на лицевой стороне. Ошибка пружинения способна сместить отверстие относительно сборочной базы. Поэтому годность гиба проверяют по функции готового узла, а не только по локальному углу.

Как выбрать способ под свою деталь

Оценка критичности геометрии

Сначала определяют параметр, от которого зависит сборка или работа детали. Для одной конструкции это радиус. Для другой важнее расстояние между концами. В трубопроводе критичным может быть проходное сечение. Оборудование выбирают после фиксации такого критерия в чертеже.

Таблица ниже связывает дефект с проверкой и корректирующим действием.

Признак	Причина	Проверка	Действие
Гофра на внутренней стороне	Стенка потеряла устойчивость при малом радиусе	Осмотр дуги и сравнение с согласованным образцом	Увеличить радиус либо настроить дорн со скользящей планкой
Овальность круглой трубы	Сечение сплющилось в зоне гиба	Измерить Dmax и Dmin, затем рассчитать процент	Уточнить ручей, положение дорна или радиус
Трещина на наружной дуге	Растяжение превысило пластичность материала	Осмотр после пробного гиба с очисткой поверхности	Увеличить радиус и проверить состояние материала
Разброс угла	Изменилось пружинение или базирование	Замерять угол по одной базе через заданный интервал	Скорректировать режим и проверить входную трубу
Конец детали ушёл из координаты	Ошибка подачи либо поворота между гибами	Проверить деталь в кондукторе или по контрольным точкам	Исправить таблицу гибов и повторить настроечную деталь

Тираж и требования к повторяемости

Для одной детали допустима ручная коррекция, если повторный гиб не повреждает материал и не нарушает критерий приёмки. В серии такая коррекция становится постоянной операцией и увеличивает разброс. При выборе технологии учитывают время настройки и долю деталей, требующих повторного контроля.

Для повторного заказа важна воспроизводимость исходных данных. Программа сохраняет координаты операций, а технологическая карта - оснастку и порядок контроля. Новую партию всё равно начинают с контрольного образца, поскольку свойства трубы могут измениться.

Что прислать для оценки технологичности

В чертеже указывают наружный диаметр или размеры профиля. Рядом фиксируют толщину стенки и радиус по оси. Угол задают отдельно от длин прямых участков. Количество деталей указывают отдельной строкой. Для материала нужны марка и состояние поставки. Если поверхность лицевая, это отмечают вместе с допустимостью следов оснастки.

Пространственную деталь передают в виде 3D-модели либо чертежа с единой системой баз. Таблица гибов должна однозначно связывать подачу с поворотом заготовки. Фотография образца поясняет назначение, но не заменяет размеры и критерии приёмки.

Производственная ситуация

Рассмотрим расчётную модель для круглой стальной трубы 30x1,5 мм. Радиус по оси задан 45 мм, угол - 90 градусов. Получаем D/t = 30 / 1,5 = 20 и R/D = 45 / 30 = 1,5. Такое сочетание указывает на тонкую стенку и крутой гиб. Окончательное решение о технологии принимают после пробной детали.

После пробного гиба измерены Dmax = 31,2 мм и Dmin = 28,5 мм. Расчётная овальность составляет (31,2 - 28,5) / 30 x 100% = 9%. Если в техническом задании установлен предел 4%, деталь не проходит приёмку. Корректирующее действие - перейти на дорновую схему и настроить положение внутренней опоры. После повторного гиба измерение выполняют в той же точке и по тем же направлениям.

При возможности увеличить радиус до 90 мм отношение R/D станет равным 3. Деформация распределится по более длинной дуге, поэтому риск потери устойчивости снизится. Это расчётный пример, а пригодность решения подтверждается замером настроечной детали до запуска серии.

Приёмка и упаковка гнутых труб

Приёмку начинают с чертежа и карты контроля. Угол измеряют после снятия нагрузки. Радиус проверяют шаблоном в указанном сечении. Длины плеч считают от общей базы. Для круглой трубы дополнительно измеряют Dmax и Dmin в зоне наибольшей деформации.

У профильной трубы контролируют вогнутость стенок и выход дуги из плоскости. Для пространственной детали используют кондуктор либо координаты контрольных точек. Результаты настроечного образца сохраняют как основу для последующего контроля партии.

Упаковка должна сохранять подтверждённую геометрию. Между лицевыми поверхностями ставят прокладки. Длинные плечи фиксируют от взаимного перемещения. Тонкостенная дуга не должна воспринимать точечную нагрузку от верхнего ряда деталей.

Граница между ручной и промышленной гибкой проходит по измеримому риску. Стационарный станок занимает промежуточную область. Тонкая стенка и крутой радиус повышают вероятность деформации сечения. Пространственная геометрия усиливает требования к базированию. Жёсткий допуск требует зафиксированного режима и проверки настроечного образца. Выбор основывают на чертеже и технологической карте. Контрольный замер подтверждает выбранный режим.
