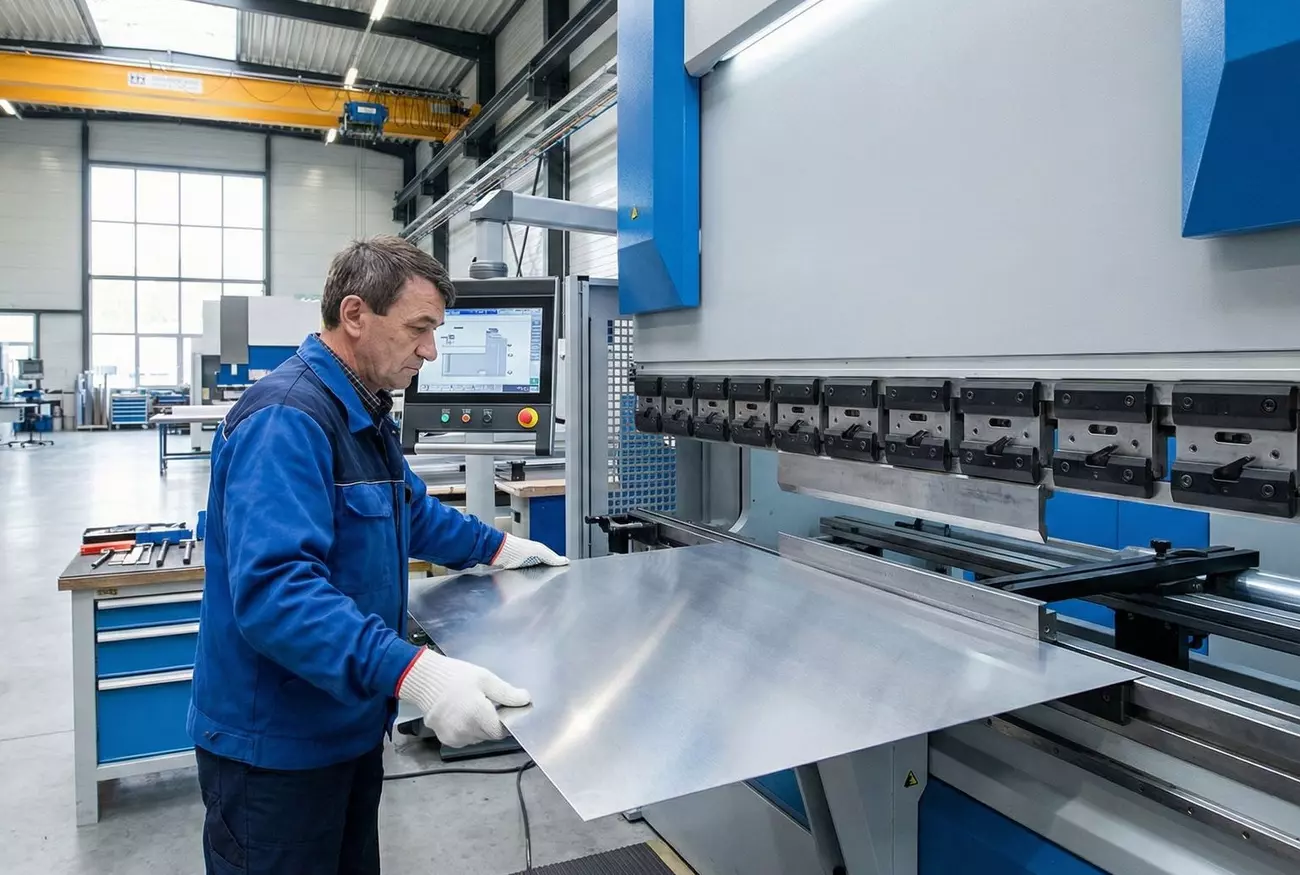

ЧПУ-гибка металла: повторяемость и стабильность угла в серии

В теории листогибочный пресс одинаков и с ЧПУ, и без него: матрица, пуансон, усилие, ход. На практике именно программное управление решает, будет ли партия из сотни деталей одинаковой, или мастер в конце смены будет устало править каждую вторую заготовку. Для компании МСК МЕТАЛЛ ЧПУ-гибка металла давно превратилась не в «красивую опцию», а в регулярный инструмент контроля геометрии, времени цикла и себестоимости.

Особенно это заметно на серийных проектах: системы вентиляции, мебельные и торговые profили, корпуса шкафов управления, элементы фасадных подсистем, силовые короба. Заказчик ждёт не просто «угол примерно 90°», а повторяемую геометрию, которая собирается без подгонки на объекте. Здесь навыки оператора и простое «на глаз» перестают быть достаточными, и в работу вступают карты настроек, crowning и статистический контроль процесса.

При этом услуга чпу-гибка металла оправдана не только там, где речь идёт о тысячах деталей. Часто уже десяток сложных изделий с несколькими гибами требует такой точности и повторяемости, которую в ручном режиме держать экономически невыгодно.

Зачем ЧПУ, если «и так гнётся»

Где теряется время и точность на ручной правке

В классическом ручном режиме оператор подводит угол, ориентируясь на опыт, шаблоны и визуальный контроль. Пока идёт наладка, несколько заготовок уходит в «учебные». Дальше подключается привычная рутина: партия гнётся, выборочно проверяются детали, подстраивается ход или усилие. Формально всё выглядит логично, фактически потери прячутся в мелочах.

• Каждая корректировка угла — это остановка цикла и дополнительные ходы пресса.
• Правка угла вручную после гибки — это отдельная операция, которая не добавляет ценности детали, но увеличивает себестоимость.
• Разброс по углу между началом и концом партии приводит к проблемам на сборке: щели, перекосы, необходимость подтачивать, дорастягивать или, наоборот, «дожимать» элементы.

На бумаге эти минуты и градусы почти не видны. Но если честно посчитать время на правку и переналадку по итогам недели, вырисовывается вполне конкретная цифра в часах. Для серийных заказов это превращается в десятки часов, которые можно было бы инвестировать в дополнительный объём производства.

Почему сложная последовательность требует автоматики

Когда у детали один простой гиб на 90° по короткой стороне, ручной режим ещё может конкурировать. Но как только появляется последовательность из трёх-пяти гибов с разной высотой полок, переменным шагом и критичной геометрией под сборку, без автоматизации становится тесно.

ЧПУ в этом случае решает сразу несколько задач:

• Последовательность гибов. Программа фиксирует порядок операций так, чтобы избежать столкновений с инструментом и столом, выхода детали из зоны заднего упора и потери базы.
• Точные позиции заднего упора. Программируемый упор позволяет удерживать размер по полке и вылету с точностью, которая недостижима при ручном позиционировании.
• Коррекция угла по длине. Для длинных изделий ЧПУ учитывает прогиб стола и динамику усилия, распределяя нагрузку так, чтобы угол по всей длине был максимально ровным.

В результате сложные короба, кронштейны, С- и Z-образные профили выходят из пресса уже с геометрией, пригодной для сборки «в размер», без того, чтобы сварщик или монтажник на объекте превращался в «финального корректировщика».

Когда ЧПУ окупается тиражом

Распространённый вопрос: при каком объёме партии ЧПУ-гибка действительно начинает экономить деньги? Универсального ответа нет, но практика показывает, что есть несколько типовых ситуаций, когда автоматизация себя оправдывает.

• Повторяющиеся заказы. Если деталь возвращается в производство хотя бы 3–4 раза в год, имеет смысл один раз отработать карту настроек, сохранить её и дальше запускать партию по готовому рецепту.
• Сложная геометрия. Чем больше гибов и чем жёстче допуски, тем дороже любая правка. В таких проектах ЧПУ-гибка экономит не минуты, а часы доработки.
• Длинные детали. При длине гиба от 1,5–2 метров и выше ошибка по углу даже в 1–2° превращается в заметный линейный разброс, который приходится компенсировать ручной доработкой.

В практическом расчёте мы часто упираемся не только в стоимость минуты станка, но и в стоимость часа высококвалифицированного сварщика или монтажника. Если за счёт ЧПУ удаётся дать партии стабильный угол и геометрию, общая экономика проекта выигрывает даже при небольшой разнице по стоимости гибки.

Параметры, которые «цементируют» угол

Crowning и компенсации по длине

Даже самый жёсткий листогибочный пресс в момент гибки немного «дышит»: стол и траверса прогибаются под нагрузкой, и на длинных деталях угол в центре стремится быть более «острым», чем по краям. Чтобы это компенсировать, используется так называемый crowning — система компенсации прогиба стола.

На современных прессах crowning может быть механическим или гидравлическим. Суть одна: мы задаём распределение усилия по длине, чтобы создать обратный прогиб и получить ровный угол по всей детали. Для каждой комбинации «материал – толщина – длина гиба – инструмент» формируется своя карта настроек.

Условный расчёт усилия для оценки нагрузки на пресс можно представить как: P ≈ (k · s² · L) / V, где P — усилие, s — толщина листа, L — длина гиба, V — ширина V-образной матрицы, k — коэффициент, зависящий от материала. Точные значения задаются в паспорте пресса и инструментов, но даже такая прикидка показывает, насколько критично правильно подобрать матрицу и не перегружать станок.

В ЧПУ-прессе карта crowning сохраняется вместе с программой детали. При повторном запуске партии мы поднимаем не абстрактные цифры, а уже проверенный на практике набор параметров, который «цементирует» угол по всей длине.

Давление, скорость, выдержка

Второй блок параметров, напрямую влияющих на стабильность угла, — режимы хода траверсы.

• Давление (или усилие). Недобор даёт недогиб, перебор — пластическую деформацию сверх расчётной и ускоренный износ оснастки. В ЧПУ мы задаём усилие с шагом, который в ручном режиме воспроизвести почти невозможно.
• Скорость рабочей подачи. Слишком высокая скорость на толстой заготовке создаёт ударные нагрузки, растёт разброс по углу. Оптимальная скорость подбирается исходя из материала, толщины и длины гиба.
• Выдержка в нижней точке. Для высокопрочных сталей и сложных профилей иногда критична короткая выдержка в точке максимального усилия: металл «доотдаёт» часть упругой деформации, и угол stabilизируется.

При ручной гибке оператор ориентируется на звук, тактильные ощущения и опыт. ЧПУ фиксирует режимы в цифрах. Если деталь через полгода или год возвращается в производство, мы не «вспоминаем, как делали в прошлый раз», а воспроизводим тот же цикл, в том числе по скоростям и выдержкам.

Калибровка на эталоне (FAI)

Перед запуском полноценной партии мы всегда отрабатываем эталон — первую испытательную деталь, которая проходит полный цикл замеров. Это аналог FAI (First Article Inspection) в классическом машиностроении.

На этапе эталона уточняется:

• угол по всем гибам и по длине;
• точность привязки к базам заднего упора;
• возможные зоны пружинения в зависимости от направления проката;
• поведение материала при повторной гибке соседних участков.

По результатам эталона вносятся корректировки в программу ЧПУ. Когда параметры стабилизированы, карта сохраняется, и дальше партия идёт уже по отлаженному сценарию. Это позволяет минимизировать количество «учебных» деталей и обеспечить повторяемость для последующих тиражей.

Контроль партии без тормозов

1-я/10-я/100-я — как не пропустить дрейф

Даже идеально настроенная программа не отменяет контроля партии. Температура в цехе, небольшие отличия между партиями металла, естественный износ оснастки — всё это может дать дрейф по углу и размеру. Важно поймать этот момент вовремя, не превращая контроль в отдельный вид деятельности.

В серийном производстве удобно работать по упрощённой SPC-схеме (статистический контроль процесса):

• обязательный замер 1-й детали после настройки;
• контроль 10-й детали с фиксацией угла и критичных размеров;
• дальше — выборочный контроль каждых условных 50-й или 100-й деталей в зависимости от требований к партии.

Если мы видим, что угол начинает системно «уползать» на 0,5–1°, корректировка вносится в программу ЧПУ, а не в режим ручной правки. Это экономит время и позволяет сохранять статистику по поведению конкретного материала и оснастки.

Где править, а где — списывать

В реальном производстве всегда есть пограничные случаи: деталь «в допуске, но на пределе». Решение, править её или списывать, лучше принимать не интуитивно, а опираясь на требования к узлу и экономики проекта.

Есть типичные категории:

• Критичные элементы. Детали, которые задают базу для сборки или взаимодействуют с высокоточной арматурой, часто выгоднее списать при малейшем выходе за жёсткий внутренний допуск, чем рисковать всей сборкой.
• Второстепенные элементы. Кожухи, декоративные накладки, части, не влияющие на позиционирование узлов, иногда рационально слегка подправить вручную, если это не противоречит требованиям заказчика.
• Повторяющийся дефект. Если отклонение начинает повторяться, единичные правки только маскируют проблему. Здесь важнее остановить партию, скорректировать программу и вернуть процесс в стабильную зону.

Важно, что в ЧПУ-сценарии правка выполняется не за счёт «силы рук» мастера, а через осознанное изменение параметров гибки. Это повышает предсказуемость результата и позволяет дальше использовать обновлённую карту настроек на следующих партиях.

Упаковка, чтобы угол не «упал» в дороге

Иногда геометрия теряется не на прессе, а уже после него. Тяжёлые пачки листовых деталей, сложенные «столбиком» без прокладок и фиксации, легко приводят к подгибу полок и изменению угла при транспортировке или хранении.

Чтобы не потерять то, что было выверено на ЧПУ-прессе, имеет смысл уделить внимание упаковке:

• использовать прокладки между слоями, которые распределяют нагрузку и не дают крайним деталям «провисать»;
• фиксировать пакеты стяжками или лентой так, чтобы детали не смещались относительно друг друга;
• при необходимости формировать более низкие пачки для тонких и чувствительных изделий, даже если это немного увеличивает количество мест;
• отмечать на бирках, какие стороны деталей являются базовыми, чтобы при разгрузке и складировании не опираться именно на них.

На практике аккуратная упаковка часто стоит дешевле, чем повторная гибка или правка уже отгруженных изделий. Особенно это критично для комплектов, где гибка металла увязана с предварительной лазерной резкой и гибкой по единой 3D-модели: любое изменение угла в дороге ломает стыковку элементов.

Современная гибка металла уже давно вышла за рамки «зажали, согнули, померили». ЧПУ-прессы, оснастка с учётом crowning, карты настроек, эталонные детали и разумный SPC-контроль партии позволяют держать угол не только на первой, но и на сотой детали. Для заказчика это означает предсказуемую сборку и сокращение скрытых затрат на подгонку. Для производства — стабильную загрузку и управляемую себестоимость, где время тратится на выпуск новых изделий, а не на бесконечную правку.
