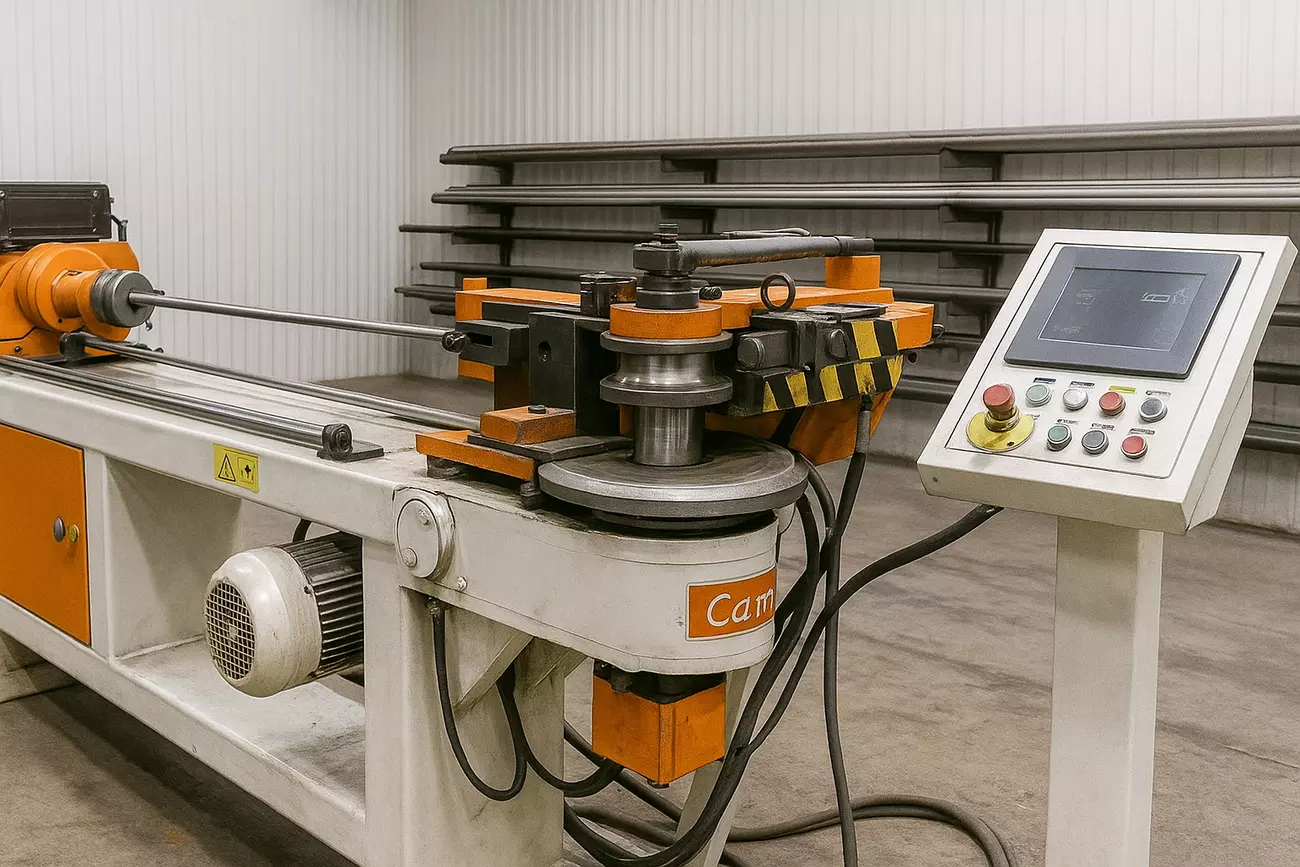

ЧПУ-гибка труб: когда стоит использовать, а когда можно обойтись

ЧПУ-гибка труб часто звучит как универсальное решение: точнее, быстрее, технологичнее. Но на практике задача заказчика не в том, чтобы выбрать самое модное оборудование, а в том, чтобы получить стабильный результат без брака и лишних затрат. Команда «МСК МЕТАЛЛ» ежедневно сталкивается с проектами от единичных опытных образцов до серий в сотни и тысячи деталей и честно видит, где программируемая гибка действительно оправдана, а где профессиональной механической гибки достаточно с запасом.

Если вы отвечаете за производство, монтаж или поставку готовых узлов, вам важны три вещи: гарантированная геометрия, предсказуемые сроки и прозрачная экономика. ЧПУ-гибка становится инструментом, когда эти параметры критичнее, чем минимальная цена за штуку «здесь и сейчас». Разберёмся по существу, без мифов.

Что такое ЧПУ-гибка и как она работает

Разница между механической и программной гибкой

Классическая гибка труб строится на опыте оператора и точной оснастке. Настройка упоров, выбор матрицы, прижима, дорна, пробные гибы, корректировки по фактическому углу и пружинению — всё это делается руками специалиста. При правильном подходе можно получить качественный результат, но часть точности зависит от человеческого фактора.

ЧПУ-гибка труб опирается на числовое программное управление. Маршрут трубы, углы, последовательность гибов, скорость, подача, усилие прижима — задаются параметрами в программе. Станок воспроизводит один и тот же цикл десятки и сотни раз. Оператор по-прежнему важен, но его роль смещается: от «мастера, который чувствует металл», к технологу, который грамотно задаёт исходные данные.

Когда используется трёхкоординатное управление

Для простых плоских контуров достаточно управления поворотом и подачей трубы. Но когда речь идёт о пространственных контурах с выходом детали в разные плоскости, используется трёхкоординатное управление: станок одновременно контролирует подачу, угол гиба и поворот трубы вокруг оси. Это критично для автомобильных магистралей, инженерных коммуникаций в ограниченном пространстве, трубчатых рам, поручней сложной формы, элементов климатических и гидравлических систем.

Трёхкоординатная ЧПУ-гибка исключает накопление погрешностей при ручном развороте трубы. Там, где при механической гибке можно получить разброс по ориентации отгиба на 2–5°, ЧПУ удерживает значения в пределах рассчитанного допуска при условии корректного ввода данных и стабильного материала.

Что можно задать заранее и как это экономит

В программе ЧПУ заранее задаются длины прямых участков между гибами, углы, последовательность операций, минимально допустимые радиусы, параметры прижима и ограничения по усилиям. При наличии исходной 3D-модели или корректного чертежа технолог формирует маршрут так, чтобы исключить столкновения, изломы, неконтролируемое пружинение и нежелательную овальность.

Один раз настроенный цикл превращается в «цифровую оснастку»: его можно воспроизводить на партиях по 20, 100, 500 деталей без повторного длительного подбора. Это экономит время подготовки производства и минимизирует риск «человеческих» ошибок при каждом новом запуске.

Преимущества ЧПУ при серийной и сложной гибке

Повторяемость формы на 100+ деталях

Ключевое преимущество ЧПУ-гибки — стабильная повторяемость геометрии. Когда каждая труба — часть сборки, а допуск по длине, углу или положению штуцера исчисляется миллиметрами, ручная корректировка превращается в риск: одна деталь «уйдёт», потянет за собой монтаж, сорвёт сроки.

На ЧПУ-линии, правильно настроенной по материалу и оснастке, серия из сотен изделий идёт с практически идентичными параметрами. Это особенно важно для производителей серийного оборудования, автомобильной и специальной техники, медицинских и пищевых систем, где ошибка в одной трубе может остановить сборку целой партии.

Сложные пространственные контуры

ЧПУ-гибка незаменима, когда трасса трубы «обтекает» узлы, элементы каркаса, панели и кабельные каналы, а также должна вписаться в стеснённый монтажный коридор. Ручное повторение такой геометрии по месту приводит к разбросу и снижению воспроизводимости. Программируемый станок работает строго по цифровому маршруту и обеспечивает совпадение с 3D-сборкой.

Автоматическая компенсация пружинности

Пружинность металла — одна из причин брака при гибке. На обычном оборудовании компенсация часто делается «по ощущениям», что допустимо при разовых заказах, но рискованно при сериях. В ЧПУ-программе учитываются характеристики материала; оператор задаёт угол с учётом возврата, а система стабильно повторяет этот алгоритм. Это дает предсказуемый угол гиба без постоянных ручных подгибов и снижает количество корректировок и отходов.

Когда ЧПУ-гибка экономически выгоднее ручной

Сравнение стоимости запуска

Запуск ЧПУ-гибки включает разработку программы, подбор оснастки, проверочные гибы и контроль первой партии. Это дороже, чем единичная настройка на механическом станке. Но уже на этапе планирования важно смотреть не только на цену первой детали, а на стоимость всего проекта, включая риск брака и доработок.

От какого тиража окупается

Условно можно ориентироваться так: при простых контурах и малых сериях до 10–15 штук чаще рациональна профессиональная гибка труб на высокоточном оборудовании без сложного программирования. Когда речь идёт о 20–50 деталях средней сложности, баланс смещается в пользу ЧПУ, особенно если требуется строгая повторяемость и есть перспективы регулярных повторных заказов. При тиражах 100+ деталей и сложных контурах программная гибка почти всегда экономически оправдана: подготовка программы распределяется на большое количество изделий, а снижение брака и стабильность геометрии дают прямую экономию.

Примеры расчёта на 20, 100 и 500 деталей

Для понимания логики:

• Партия 20 деталей. Дополнительные затраты на программирование ощущаются, но если каждая труба входит в дорогой узел или доступ к месту монтажа ограничен, ЧПУ даёт уверенность, что серия будет без сюрпризов. Часто это уже оправдано.
• Партия 100 деталей. Стоимость подготовки программы размазывается по всему тиражу, а снижение брака даже на несколько процентов перекрывает стартовые вложения. Для сложных форм это оптимальный сценарий.
• Партия 500 деталей и более. Без ЧПУ возрастает риск накопления погрешностей и человеческого фактора. Здесь программируемая гибка становится не вопросом имиджа, а инструментом контроля себестоимости и качества.

В «МСК МЕТАЛЛ» мы всегда предлагаем вариант, который честно выгоден под вашу задачу: если профессиональная механическая гибка даёт тот же результат дешевле, мы прямо об этом говорим.

Ошибки и ограничения ЧПУ-гибки

Ограничения по минимальному радиусу

ЧПУ не отменяет законов сопротивления материалов. Слишком малый радиус относительно диаметра и толщины стенки приведёт к овальности, складкам или разрыву, даже если программа безупречна. В сложных случаях требуется специализированная оснастка или дорновая гибка труб, которая поддерживает стенку изнутри и позволяет гнуть с меньшими радиусами без потери формы.

Необходимость точного исходного ТЗ

ЧПУ-гибка чувствительна к исходным данным. Размытые формулировки «как на объекте», отсутствие согласованного чертежа, неточные размеры, неучтённые присоединительные элементы — всё это приводит к переделкам. Чем точнее техническое задание и согласование на старте, тем быстрее и экономичнее проходит производство.

Когда всё равно требуется доработка вручную

Иногда проект сочетает в себе программируемые участки и доработку по месту: финальный подгиб в условиях объекта, подгонка под уже существующие узлы, сварка адаптеров. Это не недостаток ЧПУ, а особенность реальных монтажных условий. В таких ситуациях мы заранее проговариваем, какая часть геометрии делается на станке «в цифре», а где заложен разумный запас под адаптацию.

Что важно предусмотреть в заказе

Как составить техзадание на ЧПУ-гибку

Грамотное техзадание — половина успеха. Для ЧПУ-гибки важно указать материал и его марку, наружный диаметр и толщину стенки, требуемые радиусы, количество гибов, привязку к базовым точкам, допуски по длинам и углам, требования к овальности, особенности дальнейшей сборки и сварки. Чем конкретнее вводные, тем быстрее мы сможем предложить технологичный маршрут без лишних итераций.

Формат передачи 3D-модели или чертежа

Оптимально передавать 3D-модель участка трассы или изделия, а также чертежи с размерами по осям и углам. Мы работаем с распространёнными форматами инженерных систем. Если модели нет, подойдёт корректно оформленный чертеж с координатами, но важно, чтобы он отражал реальную сборку, а не эскиз «на глаз».

На какие допуски опираться при приёмке

Перед запуском серии «МСК МЕТАЛЛ» согласует с заказчиком допуски по длинам, радиусам, углам и пространственному положению гибов. Для разных отраслей требования отличаются: где-то допустимо ±2–3 мм, где-то нужна почти ювелирная точность. Мы фиксируем договорённости до начала работ, изготавливаем образец, совместно его утверждаем и только после этого запускаем тираж. Такой подход защищает и заказчика, и производство: итоговые изделия соответствуют ожиданиям, а спорные моменты исключаются на берегу.

ЧПУ-гибка — это инструмент, который раскрывается в руках тех, кто умеет работать с цифрой, но помнит о физике металла и ответственности перед заказчиком. В «МСК МЕТАЛЛ» мы используем программируемое оборудование там, где оно действительно даёт вам преимущество: в точности, сроках, повторяемости и контроле себестоимости. Если вы хотите понять, оправдан ли переход на ЧПУ под ваш проект, передайте нам чертежи или модель — мы предложим честное техническое решение без лишнего пафоса.

Подробнее о возможностях специализированной чпу-гибки труб вы можете узнать на профильной странице услуги, либо обсудить задачу напрямую с технологом. Мы говорим языком производства и отвечаем за результат.
