Документы по гибке: что сдавать вместе с партией и зачем

Партия гнутых деталей может быть выполнена точно по углу, без трещин на радиусе и с нормальной геометрией, но всё равно зависнуть на приёмке. Причина часто лежит вне станка: у заказчика нет подтверждения материала, первой годной детали, настроек ЧПУ, контроля покрытия, упаковки и маркировки. Для службы качества такая партия выглядит рискованной. Её приходится перепроверять, вскрывать пачки, поднимать переписку и заново согласовывать то, что должно было быть зафиксировано до запуска.

Для гибки документация особенно важна: угол зависит от марки и толщины металла, радиуса пуансона и матрицы, направления проката, покрытия, пружинения, партии материала и последовательности гибов. Если эти данные остаются только в памяти оператора, повторный заказ превращается в новую настройку. При серийных деталях разумный минимум документов снижает споры на входном контроле и ускоряет повторное изготовление на ЧПУ-гибке металла.

Что обычно «теряется», и из-за чего возвращают партию

Нет эталона и фотофиксации

Самая слабая ситуация — партия сдана по накладной, а первая принятая деталь никак отдельно не обозначена. На производстве считали её эталонной, на приёмке заказчика проверяют случайную деталь из середины пачки, дальше возникает расхождение по углу, высоте полки или положению отверстия после гиба. Формально обе стороны могут быть правы: одна смотрит на настроечную деталь, другая — на изделие после упаковки, транспортировки и снятия напряжений.

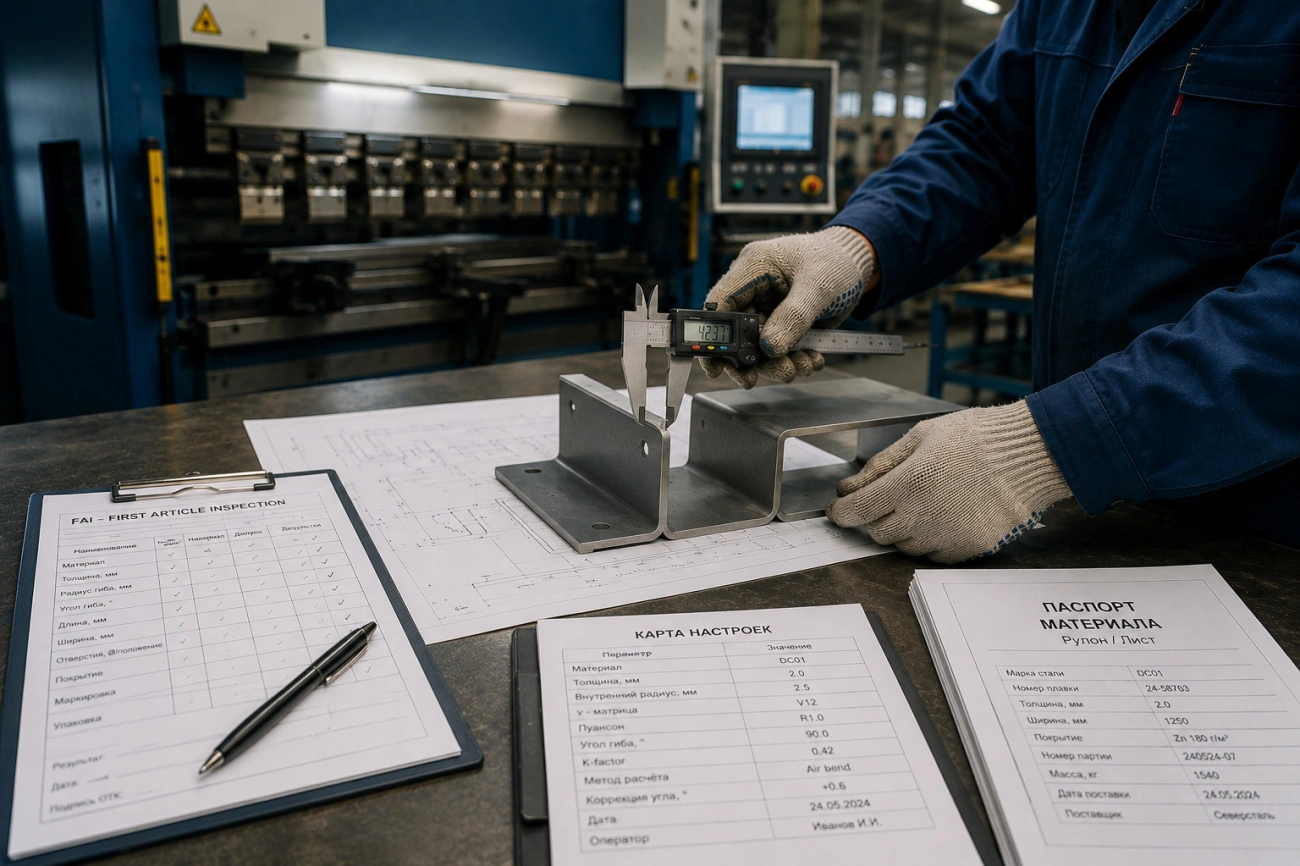

FAI, то есть проверка первой годной детали, решает эту проблему только при нормальном оформлении. Нужны фотографии детали после гибки, отметки измеренных размеров, данные по инструменту и подпись ответственного. Фото должно показывать не красивый общий вид, а контрольные места: радиус гиба, полки, отверстия рядом с линией гиба, покрытую сторону, зоны контакта с инструментом. Для длинных деталей полезно дополнительно фиксировать прогиб, перекрут и положение детали на плоскости.

Несогласованные допуски

Чертёж часто содержит общие допуски, которые плохо подходят для конкретной операции гибки. Например, заказчик указывает ±0,2 мм на все линейные размеры, включая высоту полки 18 мм после гиба листа 3 мм. При этом материал имеет разброс толщины, угол уходит из-за пружинения, а отверстие находится близко к радиусу. Без отдельного согласования такой допуск превращается в источник конфликта: изготовитель видит технологическое ограничение, заказчик видит отклонение от документа.

До запуска партии нужно разделять размеры на критические, установочные и справочные. Для критических размеров фиксируют метод измерения: штангенциркуль, угломер, шаблон, координатная проверка, контрольная оправка. Для углов указывают, проверяется ли наружный угол, внутренний угол или прилегание детали к калибру. Это особенно важно для деталей, которые собираются сваркой, болтовым соединением или входят в корпусную конструкцию.

Отсутствуют отметки по покрытию

Покрытие на гибке создаёт отдельный набор рисков: царапины от матрицы, отпечатки инструмента, микротрещины на окрашенном или оцинкованном слое, ошибочная ориентация лицевой стороны. Если в документах нет отметок по покрытию, дефект спорят уже после выполнения партии. Производство может считать следы допустимыми технологическими отпечатками, заказчик — повреждением лицевой поверхности.

Для деталей с оцинковкой, полимерным покрытием, шлифованной нержавеющей сталью или защитной плёнкой в карте настроек нужно указывать сторону гиба, требования к защитным прокладкам, допустимость следов от матрицы и порядок упаковки. При необходимости добавляют строчку «лицевая сторона» на бирке пачки и в фотофиксации FAI. Это простая мера, но она снимает большой пласт претензий.

Набор «безотказных» документов

Паспорт материала и плавка

Паспорт материала связывает готовую деталь с исходным листом или рулоном. В нём указывают марку стали, толщину, тип покрытия, номер партии, номер плавки, поставщика и ссылку на сертификат. Для рядовой гибки это иногда кажется избыточным, но при ответственных изделиях без такой связки невозможно доказать, что партия выполнена из согласованного материала.

Минимальная формула прослеживаемости выглядит так:

Партия деталей = заказ + чертёж + партия материала + номер настройки + протокол контроля.

Если одно звено выпадает, повторяемость ухудшается. Например, две партии стали 08пс одинаковой толщины могут по-разному пружинить из-за механических свойств и направления проката. При гибке алюминия, нержавеющей стали и оцинкованного листа эта разница проявляется ещё заметнее. Поэтому паспорт материала нужен не для формальности, а для объяснимой связи между фактической деталью и исходной заготовкой.

FAI и карта настроек

FAI фиксирует первую годную деталь, а карта настроек фиксирует, как она была получена. В карту включают модель станка, номер программы, инструмент, V-раскрытие матрицы, радиус пуансона, последовательность гибов, поправки на пружинение, ориентацию детали и специальные условия: защитная плёнка, прокладки, гиб по риске, ограничение по следам.

Для контроля развёртки удобно использовать простую формулу:

L = A + B − ВГ, где L — длина развёртки, A и B — наружные размеры полок, ВГ — вычет гиба для конкретной толщины, радиуса и угла.

Числовой пример: кронштейн из стали 2 мм имеет две полки 40 и 60 мм, угол 90°. По таблице настройки для выбранного инструмента вычет гиба принят 3,6 мм. Длина заготовки для одного гиба: L = 40 + 60 − 3,6 = 96,4 мм. Если в повторном заказе поставить другую матрицу и получить вычет 4,1 мм, полки сместятся на 0,5 мм. На одиночной детали это может пройти, в сборке из 200 штук расхождение уже заметно.

Документ	Что фиксирует	Кто использует	Что предотвращает
Паспорт материала	Марку, толщину, покрытие, плавку, сертификат	Снабжение, производство, ОТК, заказчик	Спор о материале и несоответствие покрытия
FAI	Первую годную деталь, размеры, углы, фото	ОТК, технолог, приёмка заказчика	Случайную трактовку эталона
Карта настроек	Станок, программу, инструмент, порядок гибов	Оператор, технолог, начальник участка	Срыв повторяемости при повторном заказе
Протокол контроля	Фактические измерения по партии	ОТК и служба качества заказчика	Возврат из-за неподтверждённых размеров
Лист упаковки	Схему укладки, прокладки, бирки, количество	Склад, логистика, приёмка	Повреждения покрытия и путаницу деталей

Протокол контроля и упаковки

Протокол контроля должен быть привязан к чертежу и партии, иначе он теряет силу. В нём указывают дату, номер заказа, обозначение детали, количество проверенных изделий, измерительный инструмент, фактические значения, допустимые пределы и решение ОТК. Для серийных партий удобно фиксировать первую, среднюю и последнюю деталь, потому что гибка может уходить по углу при смене листа, нагреве инструмента, износе полиуретановой вставки или ошибке в укладке.

Упаковка входит в документацию по той же причине: геометрия после гибки может испортиться уже вне пресса. Длинные уголки, П-образные детали, кожухи и панели деформируются от стяжки, неправильной опоры или контакта с металлической лентой. Для обычной гибки металла достаточно листа упаковки с количеством в пачке, схемой прокладок, направлением укладки и маркировкой. Для деталей с лицевым покрытием добавляют запрет на контакт лицевой стороны с жёсткой стяжкой.

Как сдавать, чтобы не ездить на переприёмки

Маркировка на пачках и деталях

Маркировка должна отвечать на три вопроса: что внутри, к какому заказу относится партия и как её проверять. На пачке указывают номер заказа, обозначение детали, ревизию чертежа, количество, материал, покрытие, дату изготовления и статус контроля. Если в заказе несколько похожих деталей, полезно добавлять схему или короткое описание: «левая», «правая», «лицевая сторона вверх», «деталь после гиба №2».

На самих деталях маркировку ставят только там, где она допустима по чертежу и не портит покрытие. Для тонколистовых изделий чаще используют бирку, вкладыш или наклейку на упаковке. Для ответственных деталей возможна лазерная или ударная маркировка в согласованной зоне. Главное — исключить ситуацию, когда после распаковки заказчик видит одинаковые на вид изделия и вынужден сравнивать их с чертежами вручную.

Чек-лист приёмки заказчика

Чек-лист приёмки полезен обеим сторонам. Он переводит контроль из субъективного режима в понятную последовательность: проверить документы, сверить маркировку, осмотреть покрытие, измерить критические размеры, оценить упаковку, подписать расхождения при их наличии. Чем точнее чек-лист, тем меньше вероятность, что партию вернут из-за вопроса, который можно было закрыть на месте за пять минут.

Пункт приёмки	Что смотреть	Типичная ошибка	Корректное действие
Документы	Паспорт материала, FAI, протокол ОТК	Документы лежат отдельно от партии	Вложить копии в первую пачку и отправить электронный архив
Геометрия	Углы, высоту полок, плоскостность	Измерение случайной стороны без базы	Указать базу и инструмент контроля в протоколе
Покрытие	Лицевую сторону, следы матрицы, царапины	Нет фото эталонного состояния	Приложить фото FAI и отметить допустимые следы
Количество	Пачки, ряды, штучный счёт	Похожие детали смешаны	Разнести по пачкам с отдельными бирками

Производственная ситуация: партия из 480 оцинкованных кронштейнов была готова к отгрузке, но на внутреннем контроле заметили разные отпечатки от матрицы на лицевой стороне. Геометрия проходила, претензия могла возникнуть только по внешнему виду. Технолог поднял FAI и карту настроек: в первой версии прокладки были указаны, в сменной карте оператор снял их для ускорения. Партию разделили на две группы, детали с заметным следом пустили на повторное согласование с заказчиком, а карту настроек заблокировали без подписи технолога при изменении условий гиба. Потерю времени сократили до внутренней сортировки, без выезда на переприёмку.

Архивация данных для повторных заказов

Повторный заказ должен начинаться с архива, а не с восстановления логики по старым письмам. В архиве хранят чертёж с ревизией, FAI, карту настроек, программу станка, паспорт материала, протокол контроля, фото упаковки и переписку по допустимым отклонениям. Для изделий, которые заказывают регулярно, желательно сохранять также фактические поправки оператора: угол до компенсации, угол после компенсации, выбранную матрицу, направление гиба относительно проката.

Простая оценка объёма контроля по партии может выглядеть так:

Nконтр = Nпартии × p, где Nконтр — число деталей для проверки, Nпартии — количество в партии, p — доля контроля.

Например, для партии 300 деталей при выборочном контроле 5% нужно проверить 300 × 0,05 = 15 деталей. Если деталь новая, имеет покрытие или входит в ответственную сборку, первые изделия проверяют плотнее: первая деталь по FAI, затем несколько деталей после смены листа и последние изделия перед упаковкой. Такой порядок логичен, потому что именно на этих переходах чаще всего появляются отклонения.

Документы по гибке не должны превращаться в бюрократический хвост к партии. Их задача практическая: подтвердить материал, зафиксировать первую годную деталь, объяснить настройки, показать фактический контроль и сохранить данные для повторения. При расчёте проекта стоит учитывать сложность контроля, покрытие, объём партии и требования к упаковке; ориентиры по смежным операциям и стоимости удобно смотреть в разделе цен на металлообработку.

Для заказчика такой комплект означает меньше спорных мест на входном контроле. Для производства — устойчивую повторяемость и понятную ответственность. Для службы качества — возможность проверить партию по фактам, а не по устным пояснениям. Именно поэтому FAI, карта настроек, паспорт материала, протокол контроля и упаковочный лист должны идти вместе с партией, если деталь важна для сборки, внешнего вида или последующего повторного заказа.
