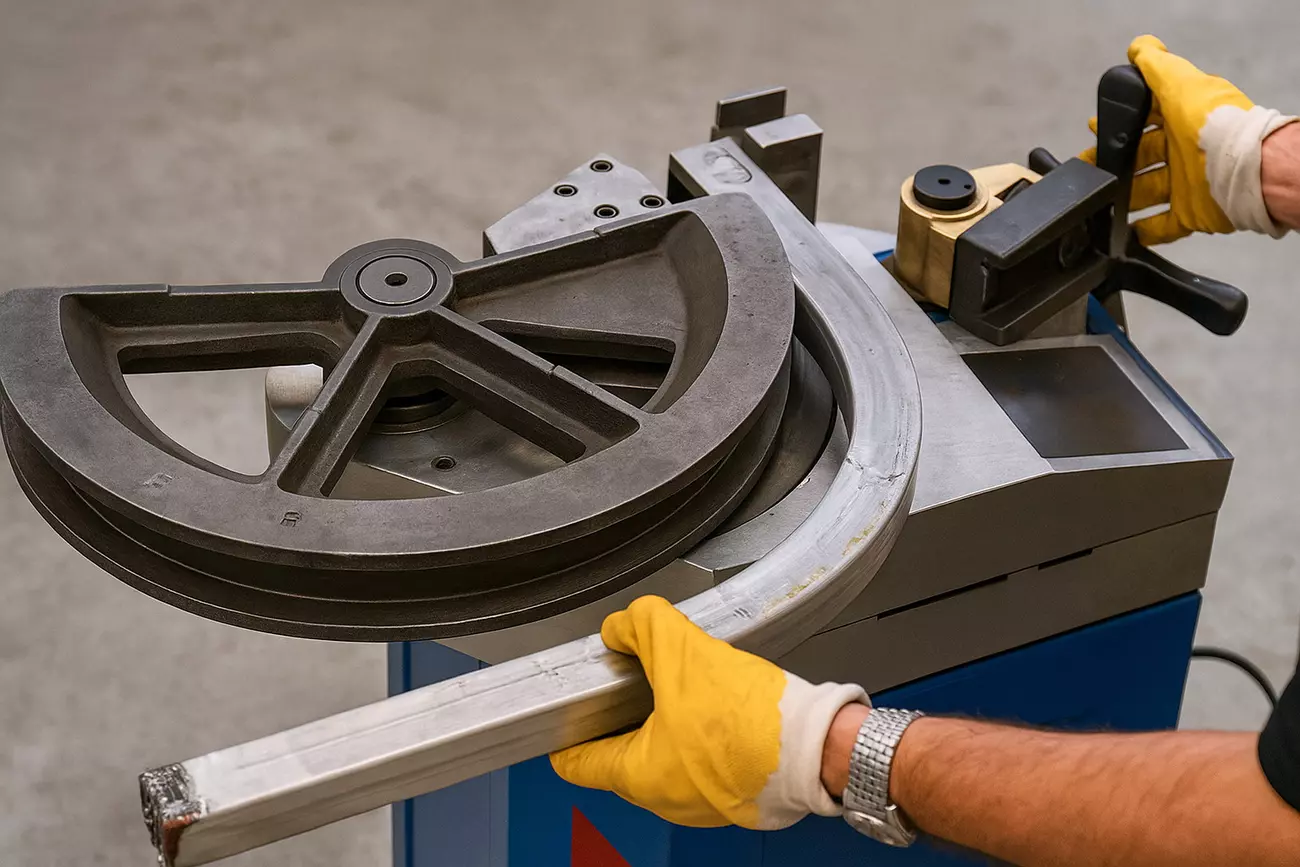

Гибка алюминиевого профиля: сплав, оснастка и защита от брака

Алюминиевый профиль выглядит простым материалом: лёгкий, аккуратный, с ровной геометрией. На чертеже плавная дуга кажется естественным продолжением прямого участка, и многие ожидают от профиля такого же послушного поведения. На практике всё иначе. Стоит чуть уменьшить радиус, ошибиться с состоянием сплава или не учесть расположение ребер жёсткости — и вместо аккуратной детали получается треснувшая полка, потемневший участок анодирования и профиль, который не встаёт в проектный размер.

В производстве «МСК МЕТАЛЛ» мы регулярно видим два сценария. Первый — когда заказчик приходит заранее и спрашивает, какую форму и сплав заложить, чтобы профиль можно было гнуть без потери внешнего вида. Второй — когда уже изготовленная партия после гибки даёт брак: «паутинка» по растянутой зоне, пятна на покрытии, винтовая деформация. Разница между этими ситуациями — в объёме лишних затрат и сроках, но причины почти всегда одни и те же: неучтённые свойства алюминия при пластической деформации.

Ниже собраны наблюдения из практики и требования, на которые мы опираемся при гибке алюминия. Это не энциклопедия, а рабочий чек‑лист: на что смотреть при проектировании профиля, выборе технологии и приёмке деталей, если важны и геометрия, и внешний вид.

Особенности алюминия при гибке

Хрупкость и склонность к растрескиванию

При изгибе наружный слой профиля растягивается, внутренний сжимается. Для стали запас по пластичности обычно выше, а у многих алюминиевых сплавов этот диапазон довольно узкий. Когда растяжение на наружной полке превышает допустимое значение, кристаллическая решётка разрушается, появляются микротрещины, которые затем выходят на поверхность в виде характерной «сеточки» или даже сквозного разрыва.

Особенно чувствительны к этому жёсткие сплавы с высокой прочностью. Ситуацию усугубляют геометрические концентраторы напряжений: резкие переходы сечения, острые кромки, полости с малым радиусом сопряжения. В таких местах напряжения локально возрастают, и даже радиус, который формально укладывается в рекомендации по материалу, на практике может привести к растрескиванию. Поэтому при оценке возможности гибки важно смотреть не только на марку сплава, но и на реальный рисунок сечения.

Упрощённо относительную деформацию растянутого слоя можно оценить по формуле: ε ≈ t / (2R), где t — толщина стенки, R — радиус гибки по оси нейтрального слоя. Если, например, гнётся профиль со стенкой 2 мм по радиусу 12 мм, получаем ε ≈ 2 / (2·12) ≈ 0,08, то есть около 8 %. Для жёстких состояний алюминия это уже пограничная зона: малейшие отклонения по материалу или настройке станка могут привести к появлению трещин.

Пластичность и пружинность — в чём баланс

Алюминий сочетает заметную пластичность с выраженной упругой составляющей. После разгрузки профиль стремится частично выпрямиться, и фактический угол оказывается меньше, чем на станке. Это явление называют пружинением. Чтобы деталь встала в чертёжный размер, технолог закладывает «перегибку» — деформирует заготовку на чуть больший угол, чем требуется в готовом изделии.

Величина перегибки зависит от сплава, состояния материала, толщины стенок и высоты профиля. Универсальной цифры нет: для ответственных изделий делают пробные образцы, фиксируют фактическое пружинение, затем вносят поправки в программу или настройку пресса. Слишком большая перегибка приводит к излишним напряжениям и повышает риск внутренних повреждений, поэтому стремление «перестраховаться» здесь не работает.

Пружинение удобно оценивать через угол. Например, на пробной детали задали программный угол 95°, после разгрузки получили 90°. Разница Δφ = 5°, относительное пружинение k = Δφ / φ_прогр ≈ 5 / 95 ≈ 0,05 (около 5 %). Чтобы сразу выйти на требуемые 90° в серии, можно задать программный угол по оценочной формуле φ_прогр ≈ φ_треб / (1 − k). В нашем примере φ_прогр ≈ 90 / 0,95 ≈ 94,7°, то есть достаточно задать 95° с небольшим технологическим запасом.

Почему важно понимать состояние материала (Т5, Т6 и др.)

Один и тот же сплав в состоянии Т5 и Т6 — два разных по поведению материала. Более мягкие состояния легче переносят локальную деформацию, но хуже держат геометрию в эксплуатации. Упрочнённые состояния обеспечивают высокую жёсткость, зато гораздо строже относятся к минимальному радиусу и качеству поверхности.

Для сложных дуг, малых радиусов и профильных систем с декоративным покрытием часто выгоднее использовать более пластичное состояние, а окончательное упрочнение переносить на последующие стадии. В ряде проектов мы прямо на этапе обсуждения рекомендуем корректировать состояние сплава, если по заданной геометрии видно, что жёсткий вариант почти неизбежно приведёт к трещинам или нестабильной форме.

Какой профиль можно гнуть без деформации

Толщина стенки и высота профиля

Первый вопрос, который задаёт технолог, — не только «какой сплав», но и «какое сечение». Тонкая стенка при большой высоте профиля теряет устойчивость: при изгибе появляются продольные волны, локальные вмятины, овальность. Слишком массивные ребра на растянутой стороне работают как жёсткий «якорь» и тянут за собой всю стенку, а слабые зоны начинают сминаться раньше, чем достигается нужный радиус.

Поэтому оценивают не только абсолютную толщину, но и её отношение к высоте профиля и ожидаемому радиусу. В отдельных случаях рациональнее немного изменить сечение — добавить или сместить перегородку, усилить зону будущей гибки — чем затем бороться с дефектами готовых изделий. Такая корректировка на стадии чертежей почти всегда дешевле, чем переработка целой партии.

Как влияет радиус на устойчивость формы

Минимально допустимый радиус для алюминиевого профиля — не рекомендация «на всякий случай», а граница, за которой резко растёт вероятность трещин и потери геометрии. При слишком малом радиусе наружная полка работает на пределе, и любые технологические отклонения — неидеальная настройка оснастки, микродефекты сплава — сразу дают себя знать. Слишком большой радиус, наоборот, усиливает эффект пружинения и делает деталь сложнее в монтаже.

В проектах, где присутствуют и профильные системы, и гибка алюминиевых труб, полезно заранее согласовать радиусы и схемы крепления. Когда для трубы и для профиля заданы разные центры и величины радиуса, монтажники вынуждены «дотягивать» элементы уже на объекте, что неизбежно портит геометрию и внешний вид.

В качестве ориентировочного критерия используют отношение минимального радиуса к толщине стенки: для более мягких состояний алюминия допустимо R_min порядка 2–3·t, для упрочнённых состояний — 3–4·t и более. Если, например, профилю со стенкой t = 1,8 мм в состоянии Т6 задают радиус менее 3·t, то есть меньше 5,4 мм, вероятность трещин и потери формы резко возрастает. На практике под такой профиль целесообразно закладывать радиус не менее 6–8 мм, а лучше дополнительно подтвердить расчёт пробными образцами.

Почему важно учитывать продольную симметрию

Профили с выраженной асимметрией по высоте или толщине стенок склонны к скручиванию. При приложении изгибающего момента центр жёсткости смещён, заготовка стремится не только изгибаться, но и поворачиваться вокруг своей оси. В результате вместо чистой дуги получается винтовая форма, исправить которую без повторной обработки почти невозможно.

Чтобы этого не происходило, при проектировании анализируют продольную симметрию: где проходят полки, как расположены перегородки, где можно опереть профиль при гибке. В ряде случаев для сложных сечений сразу закладывают индивидуальную оснастку, которая поддерживает профиль в «слабых» местах и фиксирует его по высоте. Такая подготовка экономит гораздо больше, чем последующие попытки выровнять скрученную деталь.

Выбор технологии и оснастки

Гибка на прессе, вальцовка или ручной способ

Для алюминиевого профиля используют несколько подходов: гибку на прессе, вальцовку на роликах и ручную корректировку. Пресс обеспечивает жёсткую фиксацию и повторяемость, но требует точной формы инструмента и аккуратного обращения с покрытием. Вальцовка позволяет плавно формировать дугу за несколько проходов, снижая локальные напряжения, однако чувствительна к настройке роликов и прижиму по ширине профиля.

Ручные методы уместны только для мелких деталей, неработающих в ответственных узлах. Для фасадных систем, витражей, ограждений и других элементов, где важны вертикали, плоскости и стыковка по месту, опираться на «подгибку на объекте» рискованно: геометрию восстановить сложно, а внешний вид ухудшается сразу.

Когда нужна защита покрытия и формы

Если профиль уже анодирован или окрашен, заготовка по сути является готовым изделием. Любой лишний контакт с металлической оснасткой оставляет след: матовое пятно, полосы от прижима, микровмятины. Поэтому элементы инструмента, которые соприкасаются с видимыми поверхностями, закрывают накладками из мягких материалов, используют промежуточные вкладыши и настройки, распределяющие давление.

Важно, чтобы защитные элементы не искажали радиус и не меняли траекторию движения профиля. Мягкая прокладка решает задачу контакта, но не компенсирует неверно выбранную геометрию. Если радиус изначально слишком мал для данного сечения, трещины могут появиться даже при очень мягком прижиме, просто позже и в другом месте.

Способы фиксации, чтобы избежать скручивания

Скручивание профиля часто связано не только с его геометрией, но и с тем, как заготовку зажимают в оснастке. При фиксации за одну полку или за узкий участок профиль работает как пружина: часть сечения нагружается больше, часть меньше, и после разгрузки деталь «ведёт». Чтобы этого избежать, профиль поддерживают по всей ширине, применяют дополнительные опоры, ограничители по высоте и глубине.

Для сложных фасадных профилей мы обычно разрабатываем отдельные прижимы и упоры, учитывая форму конкретного сечения. Такая оснастка не универсальна, зато позволяет стабильно получать одинаковую геометрию от детали к детали. Для серийных заказов это критично: монтажники быстро замечают, когда радиусы и плоскости «гуляют» даже на несколько миллиметров.

Проблемы внешнего вида: потемнение и вмятины

Что делать, чтобы не было пятен

При гибке анодированных профилей часто появляются зоны с другим оттенком или блеском. Анодированный слой — это тонкая оксидная плёнка, и она реагирует на деформацию иначе, чем основной металл. В местах максимального растяжения структура слоя меняется, появляются матовые участки или потемнение, которые особенно заметны на длинных фасадных элементах.

Снизить риск помогает комбинация мер: разумные радиусы, выбор более пластичного состояния сплава, отсутствие лишних локальных перегрузок со стороны оснастки и чистая рабочая зона. Частицы абразива, попавшие между инструментом и профилем, работают как миниатюрная шлифовка и оставляют след, который уже невозможно убрать без повторной обработки всей поверхности.

Нужны ли прокладки и антифрикционные плёнки

Для готовых декоративных поверхностей защитные прокладки и плёнки фактически обязательны. Они уменьшают контактные напряжения и трение, не дают инструменту «протирать» покрытие, сглаживают мелкие неровности. Важно правильно подобрать материал: он не должен крошиться, прилипать к профилю или оставлять отпечатки.

Часто используют многослойную схему: твёрдая база задаёт точный радиус, тонкий мягкий слой равномерно распределяет давление, а поверх него может идти одноразовая защитная плёнка. Такой подход позволяет работающему инструменту сохранять геометрию, а покрытию — оставаться визуально ровным даже при интенсивной эксплуатации изделия.

Как гнуть без контакта с краем

Во многих проектах именно край профиля остаётся в прямой видимости: это передняя грань поручня, кромка фасадной планки, рамка витража. Если основное усилие приходится на эту зону, риск вмятин и заломов возрастает в разы. Поэтому оснастку настраивают так, чтобы прижимные элементы опирались на внутренние полки, монтажные площадки, скрытые зоны, а видимый край лишь повторял траекторию изгиба.

Иногда ради этого приходится усложнять форму прижимов, делать выборки под выступающие части, добавлять дополнительные опоры. Для производителя это лишняя работа, но для заказчика такая оснастка означает предсказуемый внешний вид без необходимости скрывать дефекты дополнительными накладками или уплотнителями.

Приёмка и проверка алюминиевых изделий

Как проверить геометрию и симметрию

Даже при корректной технологии каждая партия требует проверки. На приёмке измеряют фактический радиус, угол, длину дуги, контролируют симметрию относительно базовых плоскостей. Используют шаблоны, кондукторы, измерительные рейки, при крупных объёмах — простые контрольные приспособления, в которые деталь должна входить без усилия.

Важен не только отдельный профиль, но и его работа в составе конструкции. Поэтому для серийных изделий мы рекомендуем иметь эталонный узел — участок фасада, рамный модуль, фрагмент ограждения, в который можно оперативно примерить детали. Такой подход сразу показывает, насколько реальный результат совпадает с проектной моделью.

Что считается допустимым по трещинам и царапинам

Для видимых алюминиевых элементов требования к внешнему виду обычно жёсткие. Сквозные трещины, разрывы, глубокие риски, вмятины, нарушающие геометрию, недопустимы. Небольшие поверхностные царапины на скрытых зонах иногда допускаются, если они не влияют на коррозионную стойкость и не будут заметны после монтажа. Для анодированных и окрашенных деталей требования ещё строже: любые дефекты на открытых поверхностях фактически означают брак.

Чтобы избежать споров на приёмке, в техническом задании фиксируют критерии оценки: предельную длину и глубину рисок, допустимое количество точечных дефектов на единицу площади, зоны, где возможны незначительные отклонения. Такая «шкала» понятна и цеху, и контролю, и заказчику.

Влияние на последующую покраску и анодирование

Если гибка выполняется до нанесения покрытия, качество деформации определяет, как поведёт себя деталь на последующих операциях. Любые складки, вмятины и остаточные напряжения проявятся при подготовке поверхности: шлифовка и обезжиривание часто только подчёркивают дефекты. Анодирование и окраска делают их ещё более заметными.

Когда профиль гнут уже с готовым покрытием, возможности исправить ситуацию минимальны. Локальная правка почти всегда видна по оттенку и фактуре. Поэтому аккуратная гибка металла в целом и алюминиевого профиля в частности — это не просто этап производства, а залог того, что изделие будет выглядеть достойно весь срок службы. Чем раньше при проектировании учитывать реальные возможности материала и оборудования, тем меньше шансов столкнуться с трещинами, пятнами и нестабильной геометрией уже на готовом объекте.

Если вы планируете проект с дуговыми фасадными, интерьерными или ограждающими элементами из алюминия, имеет смысл обсудить технологию заранее. Это всегда дешевле, чем переделывать готовые детали и догонять сроки на объекте.
