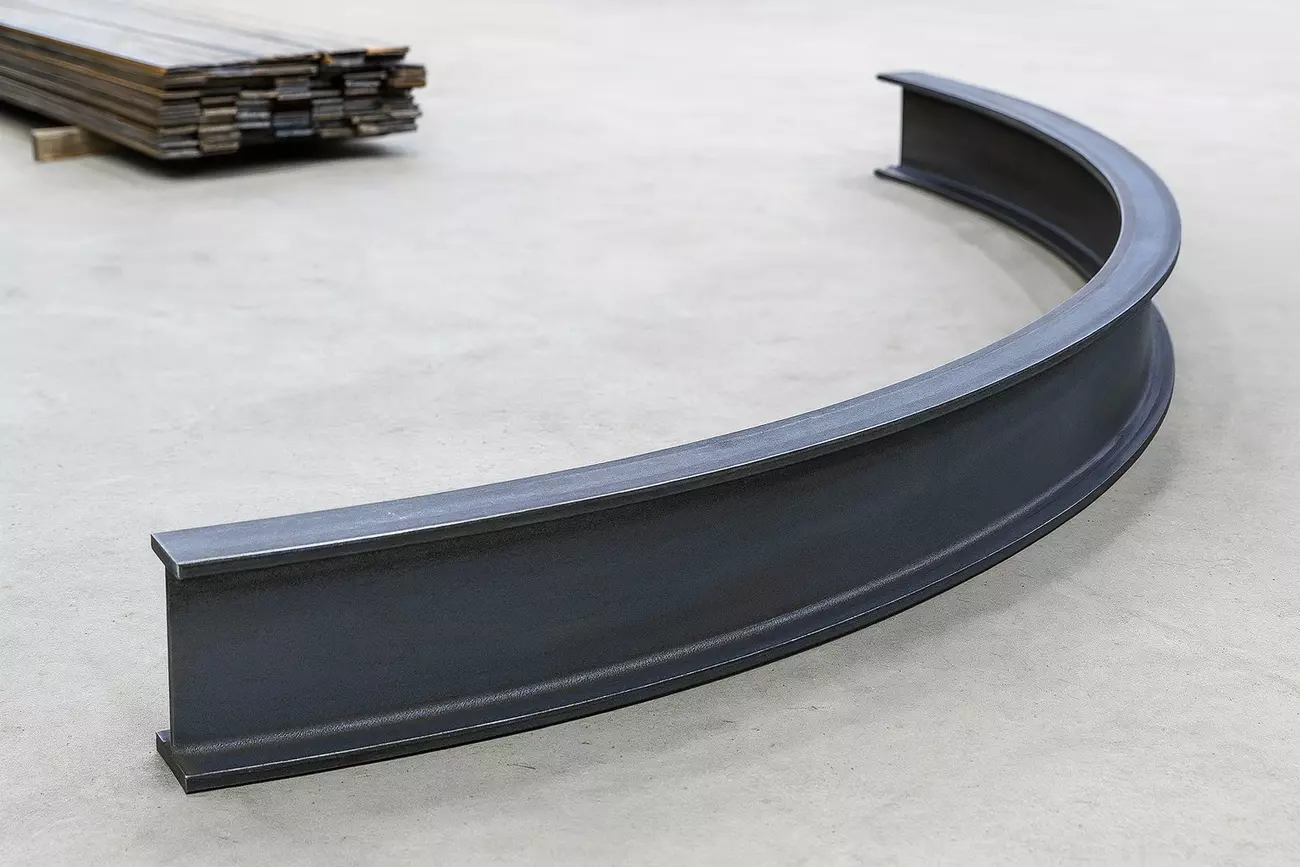

Гибка двутавровой балки: стабильная форма полок и стенки без брака

Гибка двутавровой балки всегда находится на границе между чистой теорией сопротивления материалов и очень приземлённой производственной практикой. Сечение сложное, масса приличная, нагрузка при формообразовании неравномерна, а требования к геометрии высокие: полки должны оставаться параллельными, стенка — «вертикальной», радиус — выдержанным без локальных заломов и волн.

В МСК МЕТАЛЛ мы регулярно сталкиваемся с задачами гибки двутавров для мостовых конструкций, рам, опор, усилителей и гнутосварных балок. Клиенты приходят не только «с дугой по чертежу», но и с очень конкретным запросом: сохранить расчётную несущую способность профиля. Поэтому к выбору схемы формования, оснастки и режимов мы подходим как к инженерному проекту, а не как к одной операции на станке. Такой же подход мы рекомендуем и тем, кто планирует заказывать гибку двутавровой балки на стороне.

Почему двутавр «капризнее» листа и швеллера

Асимметрия жёсткости: полки жёсткие, стенка «гуляет»

У двутавра резко выражено различие жёсткости по элементам сечения. Полки работают как две мощные пластины с большой толщиной и моментом инерции, а стенка по сравнению с ними тонкая и гибкая. При приложении изгибающего момента основная часть деформации «идёт» в стенку, и если её не поддерживать, она начинает терять устойчивость намного раньше, чем это предусмотрено расчётами.

В отличие от листа или простого уголка, где усилие распределяется по одной сплошной ширине, у двутавра реальная картина сложнее: полки берут на себя часть нагрузки, а стенка работает как соединительный элемент. Поэтому даже небольшое смещение точки приложения силы или перекос опор может привести к локальному выпучиванию в зоне максимальных напряжений.

Где рождаются дефекты: локальная потеря устойчивости стенки

Типичные дефекты при гибке двутавра — это гофры, «чешуя» и локальные заломы на стенке. Они возникают при превышении критической нагрузки на тонкий элемент без достаточной поддержки. Если представить себе балку в виде набора панелей между поперечными рёбрами, то каждая такая панель имеет свой предельный уровень напряжений, после которого начинается потеря устойчивости.

Чтобы этого не произошло, стенку нужно поддерживать: использовать проставки, шаблоны, прижимы, минимизировать пролёты между опорами в зоне деформации. Чем выше двутавр и чем тоньше его стенка, тем важнее эта поддержка. В противном случае вместо аккуратной дуги мы получим «гармошку» по внутреннему радиусу.

Сильная/слабая ось: что будет, если гнуть «не той стороной»

Ещё один принципиальный момент — выбор оси гибки. У двутавровой балки есть сильная ось (через высоту сечения) и слабая (через ширину полок). При гибке по сильной оси нагрузка распределяется более предсказуемо, балка лучше сопротивляется деформации, а риск скручивания меньше.

При гибке по слабой оси ситуация обратная: жёсткость сечения существенно ниже, срабатывает асимметрия полок, возрастает риск латерально-крутильной потери устойчивости. В ряде задач такой способ допустим, но режимы должны быть мягче, а система опор и прижимов — жёстче и продуманнее. Игнорирование этой разницы приводит к тому, что после гибки балка выглядит геометрически удовлетворительно, но при нагружении фактическая жёсткость оказывается значительно ниже расчётной.

Минимальный радиус и безопасные режимы

Как считать допустимый радиус с учётом толщин полок и стенки

Минимальный радиус гибки двутавра зависит от размеров сечения, толщин полок и стенки, марки стали и выбранной схемы формования. В практическом приближении можно использовать оценочную зависимость:

R_мин ≈ k · h,

где h — полная высота двутавра, а коэффициент k для горячекатаных профилей в большинстве случаев лежит в диапазоне 2,5–3,5. Так, для балки высотой 300 мм ориентировочный минимальный радиус без риска выраженной потери устойчивости стенки будет порядка R_мин ≈ 900–1050 мм.

Это не строгий расчёт, а безопасная оценка, которая помогает на этапе предварительного подбора схемы гибки и обсуждения задачи с заказчиком. При ответственных конструкциях дополнительно анализируются реальные напряжения в сечении, наличие вырезов, отверстий, приваренных элементов.

Почему «слишком малый радиус» ведёт к волне на полке

Когда требуемый радиус меньше рекомендованного, растягиваемая полка начинает испытывать чрезмерные деформации, а сжатая — чувствовать повышенное давление и сдвиг. На внутренней полке появляются волны и локальные выпучивания, особенно в зоне перехода полка–стенка. Это прямое следствие того, что материал не успевает перераспределять напряжения по длине профиля, и деформация концентрируется в ограниченном участке.

Чем толще полка и чем больше её ширина, тем более жёстко она сопротивляется изгибу. При этом стенка продолжает «играть», и разница в поведении элементов сечения только усиливает риск потери устойчивости. Поэтому при требовании малого радиуса задача решается не только подбором схемы гибки, но и при необходимости — изменением конструктивного решения (разбиение дуги на сегменты, внедрение гнутосварных элементов, переход на производство гнутых профилей с заданной геометрией).

Когда вальцовка предпочтительнее одноточечной гибки

Для двутавровых балок в большинстве случаев предпочтительна вальцовка, то есть поэтапное формование на валках с постепенным увеличением прогиба. Нагрузка распределяется вдоль значительной длины профиля, а каждое прохождение через валки создаёт небольшую добавочную деформацию, что позволяет удержать стенку от резких локальных заломов.

Одноточечная гибка (нажимом в одной зоне) для двутавров, особенно крупного сечения, допустима только при больших радиусах и тщательно подобранной оснастке. В противном случае возрастает риск как волнообразования на полках, так и скручивания балки вокруг продольной оси.

Оснастка, которая удерживает геометрию

Опоры под полки: как не «заламывать» кромку

Ключевой элемент оснастки при гибке двутавра — опоры под полки. Они должны обеспечивать равномерное распределение усилия по ширине, исключать вдавливание кромок и точечные нагрузки. Для этого используются широкие ролики, опорные башмаки с радиусными вставками, сменные накладки из мягкого, но прочного материала.

Важно, чтобы рабочие поверхности опор были согласованы с геометрией балки: прижим приходился не только на край полки, но и на её центральную часть. Тогда кромка не «заламывается», а вся полка работает как единый жёсткий элемент.

Поддержка стенки: распорки, проставки, шаблоны

Чтобы стенка двутавра не превращалась в гофру, её нужно поддерживать в зоне максимальных деформаций. Для этого применяются распорные вставки, которые заполняют пространство между полками, временные проставки, имитирующие будущие рёбра жёсткости, а также шаблоны, повторяющие заданный радиус.

Такая оснастка позволяет стенке работать в режиме совместной деформации с полками, а не «один на один» с изгибающим моментом. Чем более ответственная конструкция и чем тоньше стенка, тем тщательнее должна прорабатываться система поддержки на этапе подготовки производства.

Ограничители от поперечного смещения и начального перекрута

Даже идеально рассчитанная схема гибки может дать неудовлетворительный результат, если балка изначально стоит на станке с небольшим перекрутом или смещением по ширине. В процессе формования эта ошибка только усиливается и приводит к заметному скручиванию.

Чтобы этого избежать, используются боковые направляющие, упоры и ограничители, фиксирующие балку по полкам и по стенке. При наладке проверяется совпадение оси станка с осью двутавра, а также симметричность расположения опор. Такая «мелочь» в реальности определяет, будет ли партия деталей одинаковой или каждая балка станет отдельным экспериментом.

Как избежать волн и трещин на полках

Распределение нагрузки по ширине полки

Главная задача при защите полок от дефектов — убрать концентрацию усилия на узкой зоне. Чем шире зона контакта оснастки с полкой, тем ниже удельные напряжения и тем устойчивее ведёт себя металл. Поэтому рабочие ролики и прижимы проектируются с учётом полной ширины полки, а не только её части.

При необходимости используются сменные накладки, повторяющие профиль полки. Они позволяют более равномерно передавать усилие и защищают кромки от локальных вмятин и микротрещин, которые при эксплуатации могут развиться в серьёзный дефект.

Плавность усилия, шаг формования и скорость подачи

Резкие скачки нагрузки — прямой путь к волнам и локальным заломам. Поэтому на практике важно соблюдать плавность нарастания усилия и оптимальный шаг формования. Чем тоньше стенка и чем ближе мы находимся к минимальному радиусу, тем меньше должен быть шаг изменения прогиба и тем мягче — режимы подачи.

Для наглядности можно ориентироваться на простое правило: если при очередном проходе виден резкий «перелом» геометрии, шаг явно завышен. Правильная гибка — это когда дуга формируется постепенно, без выраженных переходов между этапами.

Когда помогает локальный прогрев и где он вреден

Локальный прогрев в зоне гибки иногда рассматривают как способ снизить сопротивление металла деформации. Однако для двутавровых балок с несущей функцией такой подход допустим только по результатам инженерной оценки. Любой прогрев меняет структуру металла, а значит, влияет на его характеристики.

В зонах максимальных напряжений, особенно в районе полка–стенка, локальный нагрев может привести к появлению зон с пониженной прочностью или к скрытым дефектам. Поэтому при работе с конструкционными сталями в ответственных элементах мы предпочитаем компенсировать сопротивление за счёт оснастки и режимов, а не за счёт изменения структуры металла.

Скручивание и латерально-крутильная потеря устойчивости

Признаки латерально-крутильной потери устойчивости

Скручивание двутавровой балки при гибке — это проявление латерально-крутильной потери устойчивости, хорошо известной расчётчикам. Балка стремится «уйти» из плоскости нагрузки, поворачиваясь вокруг продольной оси. На практике это видно по постепенному развороту полок, смещению стенки и появлению разной высоты полок относительно базовой поверхности.

Если вовремя не заметить начало процесса, в конце дуги получаем деталь с выраженным винтовым дефектом, которую практически невозможно корректно исправить без серьёзного ослабления сечения.

Контрмеры: прижимы, поперечные стяжки, временные рёбра

Бороться со скручиванием нужно не в конце операции, а ещё на стадии подготовки оснастки. Эффективно работают продольные прижимы по полкам, которые не позволяют балке «повернуться» вокруг оси, поперечные стяжки, связывающие полки между собой, и временные рёбра, увеличивающие жёсткость стенки.

Такие элементы могут быть съёмными и использоваться только на период гибки. После формования их снимают, а балка сохраняет требуемый профиль без остаточного скручивания.

Почему важны одинаковая подача и симметрия опор

Даже при правильной оснастке нарушение симметрии подачи приводит к тому, что одна сторона двутавра нагружается сильнее другой. В результате возникает крутящий момент, который и запускает процесс скручивания. Поэтому важно следить за равномерностью прижима, симметрией опор и синхронностью работы приводов (если они раздельные для разных роликов).

На практике это означает регулярный контроль наладки, периодическую проверку геометрии опорных элементов и внимательное отношение к первым деталям партии.

Контроль геометрии после гибки

Проверка параллельности полок и «вертикальности» стенки

После гибки двутавровой балки первым делом проверяют взаимное положение полок и стенки. Полки должны оставаться параллельными, а стенка — приблизительно «вертикальной» в сечении. Для этого используются линейки, уровни, шаблоны и простые измерительные приборы.

Даже небольшой перекос, заметный при визуальном осмотре, в конструкции может привести к перераспределению нагрузок и появлению нежелательных напряжений. Поэтому критерии приемки должны быть сформулированы заранее, ещё на стадии согласования технического задания.

Замер фактического радиуса дуги и длины хорды

Радиус после гибки контролируется по нескольким точкам: измеряется длина хорды и стрелка прогиба, после чего по геометрическим зависимостям рассчитывается фактический радиус. В простейшем случае можно воспользоваться формулой:

R ≈ (L² / (8 · f)) + (f / 2),

где L — длина хорды, а f — стрелка прогиба. Такой расчёт позволяет быстро оценить соответствие полученной дуги проектному значению без сложных измерительных систем.

Для ответственных конструкций дополнительно применяются шаблоны и контрольные приспособления, позволяющие сравнить деталь с эталоном по всей длине дуги.

Где допустима правка, а где — только переделка

Небольшие отклонения по радиусу и локальные деформации в допустимых пределах могут быть исправлены правкой. Однако любые дефекты, связанные с потерей устойчивости стенки, глубокими волнами на полках или заметным скручиванием, как правило, означают браковку детали.

Экономия на переделке в таких случаях иллюзорна: элемент с нарушенной геометрией и изменённой структурой металла может стать слабым звеном всей конструкции. Поэтому мы честно обсуждаем с заказчиком границу между правкой и полной заменой детали ещё до запуска партии в производство.

Серийность и повторяемость

Карта настроек для балок №20–№30 и выше: фиксируем давление и темп

Когда речь идёт не об одной-двух балках, а о серии для крупного проекта, на первый план выходит повторяемость результата. Для этого по итогам наладки формируется карта настроек: фиксируются усилия прижимов, положение роликов, шаг прогиба, скорость подачи, параметры контроля.

Даже если через несколько недель потребуется повторить ту же серию, такая карта позволит воспроизвести процесс с высокой точностью. Это особенно важно для объектов, где разные партии балок будут работать в одной системе и должны иметь максимально близкую геометрию.

Износ накладок и роликов и как вовремя его отследить

В процессе эксплуатации оснастка изнашивается: ролики получают микропрофиль, накладки продавливаются, рабочие поверхности теряют исходную форму. Это напрямую влияет на распределение нагрузки по полкам и стенке и, как следствие, на качество гибки.

Поэтому в регламент обслуживания обязательно включается контроль состояния оснастки. Простейший способ — периодически проверять геометрию контрольной балки, сформованной на текущих настройках. Если отклонения от эталона начинают расти, это сигнал к ревизии рабочих поверхностей.

Быстрый контроль партии: первая, десятая, сотая деталь

Даже при идеальной наладке и свежей оснастке в серии всегда возможны изменения: металл от другой плавки, незначительные колебания характеристик, внешние факторы. Поэтому для ответственных заказов мы используем ступенчатый контроль: первая балка партии проверяется максимально тщательно, затем выборочно контролируются десятая, сотая и далее по согласованному регламенту.

Такой подход позволяет вовремя заметить тенденцию к изменению геометрии и при необходимости скорректировать режимы, не дожидаясь, пока вся серия уйдёт в брак. Для заказчика это означает предсказуемый результат и экономию времени на строительной площадке, где элементы сразу становятся на своё место без длительной подгонки.

Если вам требуется надёжная гибка металла с сохранением несущей способности и геометрии двутавровых балок, важно работать с производством, которое одинаково внимательно относится и к расчётам, и к настройке реального оборудования. В таком подходе мы видим свою ежедневную работу и основу долгосрочного сотрудничества с инженерами и строителями.
