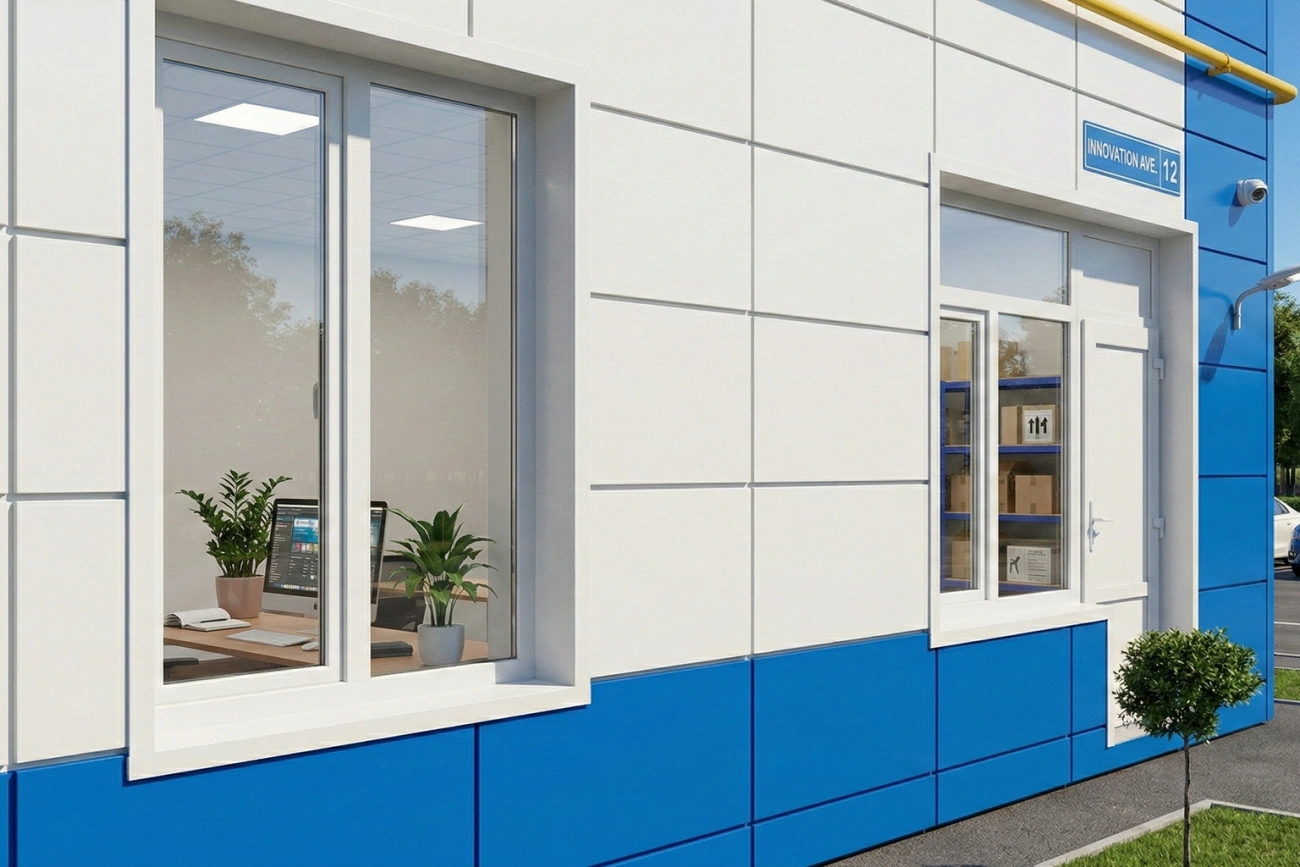

Гибка фасадных панелей: геометрия, тень и безупречная лицевая

Фасадная кассета выглядит «простым коробом» только на чертеже. На объекте она работает как оптический прибор: любая мелочь в геометрии превращается в ступеньку на тени, «дрожание» шва или пятно на лицевой. И самое неприятное в том, что дефект обычно обнаруживается уже после окраски/плёнки, когда исправление стоит дороже самой гибки.

В МСК МЕТАЛЛ мы относимся к фасадным панелям как к изделию, где важны три вещи: предсказуемая развёртка, стабильный радиус и повторяемость по партии. В этой статье собрали практику, которая помогает получать кассеты с ровной теневой линией и чистой лицевой поверхностью, а при приёмке быстро отделять «геометрию в допуске» от проблемной партии.

Короткие термины по тексту: кассета — облицовочный элемент с отбортовкой по периметру; полка — отогнутый участок кассеты; теневая линия — видимый зазор/шов между кассетами, формирующий рисунок фасада; пружинение — возврат металла после гиба, влияющий на угол; нейтральный слой — зона в толщине листа, по которой считают длину развёртки.

Где портится «картинка» фасада

Заломы на видимых кромках

Залом на кромке появляется, когда материал работает на пределе пластичности в зоне изгиба. Для фасада это критично: даже мелкая «морщина» на ребре ловит свет и делает кромку «рваной». Чаще всего причина связана с тремя факторами одновременно:

• слишком малый внутренний радиус для конкретного сплава/толщины и типа покрытия;
• направление проката: при гибе поперёк волокон риск заломов обычно ниже, чем вдоль (зависит от материала и состояния);
• состояние кромки после резки: заусенец, микротрещины, «пережог» на некоторых материалах усиливают концентрацию напряжений.

Практический вывод простой: радиус и ориентация заготовки должны быть зафиксированы ещё на стадии развёртки, а кромка после резки должна быть контролируемой по качеству. На «красивом» эскизе это не видно, зато на готовом фасаде проявляется сразу.

Скачущий зазор и неровная теневая линия

«Гуляющий» зазор почти всегда рождается из накопления мелких ошибок: разная фактическая длина полок, разный угол после пружинения, несоосность диагоналей кассеты. На монтажном поле эти миллиметры складываются в «волну» и визуально ломают сетку фасада.

Особенно чувствительны к этому кассеты с длинными полками и узкими теневыми швами. Там небольшое отклонение угла даёт заметный уход полки. Поэтому в рабочем ТЗ важно указывать не только габарит кассеты, но и геометрию, которая формирует тень: фактическую ширину полок, угол гиба и требования к диагоналям.

Инженерный ориентир для контроля: при прямоугольной кассете разность диагоналей — самый быстрый индикатор «ромба». Если на кассете 600×600 мм разность диагоналей 3–4 мм, теневая линия часто начинает «дрожать» даже при аккуратном монтаже. Допуск по диагоналям лучше задавать проектом под конкретный шаг кассет и ширину шва.

Следы прижима на лицевой стороне

Следы прижима и протяжки — типичная боль для окрашенного металла, нержавеющей стали и алюминия с декоративной поверхностью. На производстве их провоцируют две вещи: контакт металла с инструментом без защиты и «песок»/стружка на поверхности заготовки. Даже одна частица под плёнкой способна дать борозду на всей длине гиба.

Для фасадов действует жёсткое правило: инструмент и стол должны быть чистыми, а защита поверхности — частью технологической карты, а не «опцией по настроению смены».

Технология «чистой» кассеты

Радиусы и последовательность гибов

Фасадная кассета — изделие, где развёртка и порядок гибов взаимосвязаны. Если сначала выполнить «длинные» гибы без учёта последующих отбортовок, можно получить паразитные деформации: кассета уходит винтом, диагонали расходятся, полки «ведёт».

Ключевой момент — правильно посчитать развёртку с учётом припусков на гиб. В производственных расчётах используют добавку на гиб (припуск), которую считают через радиус и толщину:

Добавка на гиб: BA = (π/180) · α · (R + K · t), где α — угол гиба (в градусах), R — внутренний радиус, t — толщина листа, K — коэффициент положения нейтрального слоя (подбирается под материал и оснастку).

Если в партии меняется фактический радиус или K-параметр «плавает» из-за другого инструмента, развёртка перестаёт совпадать с реальностью — отсюда «ступеньки» и разъезд зазоров. Поэтому в ТЗ на гибку металла полезно фиксировать: материал, толщину, сторону лицевой поверхности, допустимый радиус и последовательность операций (хотя бы принципиально).

Для кассет со сложной геометрией (радиусные элементы, закругления, обходы примыканий) отдельно согласуют оснастку и контрольные образцы. Там часто нужна радиусная гибка металла, потому что визуальную «мягкость» фасада формирует стабильный радиус, а не «почти радиус» с участками ломаной.

Накладки и плёнки для защиты

Защита лицевой поверхности должна быть предусмотрена на всех стадиях: резка, транспорт внутри производства, гибка, укладка в тару. Рабочие приёмы, которые реально снижают риск следов:

• защитная плёнка по лицу с понятным регламентом снятия (когда именно и кем);
• накладки на прижим и матрицу из подходящего материала под конкретное покрытие (подбирается так, чтобы не оставлять «полосы» и не «смазывать» поверхность);
• чистая зона гибки: контроль стружки/пыли, регулярная уборка столов и инструмента, отдельные щётки и протирочные материалы под декоративные поверхности.

Важно понимать: плёнка не лечит проблемы с инструментом. Если на прижимной балке есть задиры или на матрице замятие, следы появятся даже под защитой. Поэтому в технологической дисциплине мелочей нет.

Контроль углов и диагоналей

Контроль фасадных кассет лучше строить по двум уровням: контроль процесса (в цехе) и контроль изделия (перед упаковкой). Для процесса достаточно регулярно снимать углы и ширину полок на первых деталях из каждой «пачки» листа. Для изделия важнее геометрия в целом: диагонали, плоскостность, повторяемость по партии.

Практичный набор контрольных точек:

• угол гиба (с учётом пружинения), фиксируем допуск в градусах;
• ширина полок в нескольких местах (особенно на длинных сторонах);
• диагонали как индикатор «ромба»;
• плоскостность лица на контрольной поверхности (важно для кассет с тонким швом);
• внешний вид кромки под боковым светом: заломы, волна, риски.

Если партия крупная, имеет смысл согласовать методику статистического контроля: например, полный контроль первых N штук и далее выборка по каждой стопке/пачке. Это снижает риск «протащить» дефект на весь объём.

Приёмка и монтаж

Шаблоны под узлы крепления

Шаблон — самый недооценённый инструмент приёмки фасадных элементов. Когда кассеты садятся на подсистему, важны реальные точки: отверстия/пазы, отступы от кромок, посадка под закладные и крепёж. Если проверять только линейкой «по габариту», можно пропустить смещение узла, которое на монтаже превращается в перекос и подрезку.

Рабочая практика: для типовых узлов делать простые жёсткие шаблоны (по фанере/пластику/металлу) и проверять ими не одну деталь «для галочки», а каждую кассету из стартовой партии. Это быстро и снимает спорные вопросы между производством и монтажом.

Маркировка деталей в партии

Даже идеальная кассета теряет смысл, если на объект привозят «перемешанный пазл». Маркировка должна быть однозначной: оси, номер по раскладке, сторона фасада, ориентация (верх/низ), при необходимости — отметка по цвету/партии окраски. Для монтажников это экономия часов, для заказчика — аккуратная сетка без «случайных перестановок».

Если заготовка режется и гнётся в одном потоке, маркировку удобно привязать к данным резки. В таких случаях связка лазерной резки и гибки помогает держать единый контур идентификации: детали получают «имя» ещё до гибочного пресса, а риск путаницы в партии заметно снижается.

Упаковка без деформации кромок

Фасадные кассеты чувствительны к транспортировке. Кромка и полка легко получают «вмятину памяти»: деталь внешне целая, но теневая линия потом ломается в месте удара. Поэтому упаковка должна защищать именно геометрию, а не только поверхность.

• разделители между кассетами, чтобы полки не работали «по металлу»;
• угловая защита и жёсткий контур на ребрах палеты;
• жёсткая фиксация по высоте, чтобы стопка не «гуляла» в кузове;
• запрет на перетяжку стяжными ремнями по полкам без прокладок.

На практике экономия на таре часто превращается в скрытый брак: кассеты начинают «подпружинивать», и монтажник вынужден выправлять геометрию на месте. Это всегда видно на тени.

Итоговая мысль: чистая фасадная кассета получается в связке трёх дисциплин — расчёт развёртки с понятными радиусами, защита лицевой при контакте с инструментом и приёмка по шаблонам, которые повторяют реальный узел. Если эти вещи зафиксированы заранее, фасад собирается спокойно и предсказуемо.

Если нужно согласовать технологию под ваш материал, покрытие и раскладку, обращайтесь в МСК МЕТАЛЛ: проще обсудить контрольные точки до запуска партии, чем ловить «ступеньки» на уже смонтированной стене.
