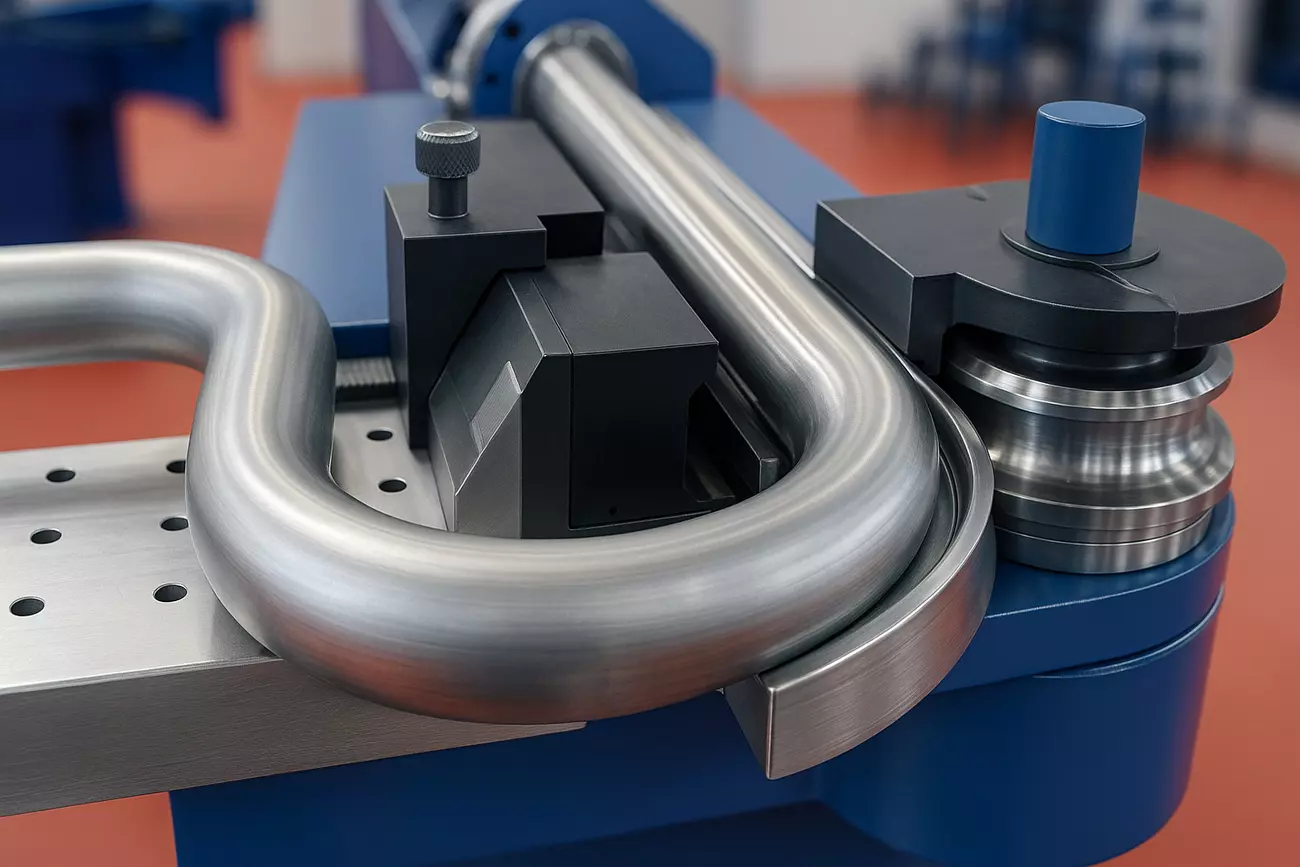

Гибка круглой трубы: практическое руководство

Круглая труба — материал «с характером». Она прощает не всё: слишком малый радиус быстро приводит к морщинам на внутреннем перо, чрезмерная вытяжка — к утонению стенки и овальности, а неправильная смазка — к задирам и грязи в узлах. В «МСК МЕТАЛЛ» мы ежедневно работаем с трубами из стали, нержавейки, алюминиевых и медных сплавов и знаем, как совместить жёсткие требования чертежа с реальными возможностями технологии. Ниже — системный разбор, который поможет спланировать деталь без сюрпризов на участке гибки.

Геометрические ограничения

Геометрия — первый фильтр технологичности. От выбранного радиуса, шага между изгибами и длины прямых участков зависит не только внешний вид изделия, но и стабильность процесса, себестоимость, срок изготовления.

R/D и овальность

Ключевое отношение — R/D, где
R — радиус по осевой линии трубы (радиус по центру изгиба),
D — наружный диаметр.

Чем меньше R/D, тем выше деформации растяжения на наружном перо и сжатия на внутреннем. Практические ориентиры:

• для углеродистой стали без дорна устойчиво работает диапазон R/D ≈ 2,5–3,5 при достаточной толщине стенки;

• у нержавейки требовательность выше из-за склонности к пружинению и «апельсиновой корке» — чаще выбирают R/D ≥ 3;

• для мягких алюминиевых сплавов допускается двигаться к меньшим радиусам при корректной оснастке и смазке, но контроль утонения обязателен.

Овальность — второй параметр, влияющий на сопрягаемость и поток в трубопроводах. Рассчитывается как:

Ov% = (D_max − D_min) / D_nom × 100%

Где D_max и D_min — измерения эллипса в сечении после гибки. В большинстве ТУ овальность ограничивается, например, 5–8%. На практике овальность растёт при снижении R/D, увеличении вытяжки, недостатке поддержки изнутри и неверной настройке поджима.

Чтобы держать форму, учитывают ещё и утонение стенки на наружном перо. Его оценивают по толщине до/после гибки. При критичных требованиях применяют дорн, противоморщинные вставки и корректируют скорость/подачу.

Минимальные прямые участки

Минимальные прямые до первого и после последнего изгиба — вопрос не только зажима, но и места для работы направляющих. Типичные ориентиры:

• участок под зажим до начала дуги: не менее 1,5–2,0 D;

• участок после окончания дуги (под выведение зажима/коллеты): 2–3 D;

• расстояние между соседними дугами при разных плоскостях — с запасом под перестановку/проворот; при одной плоскости и одной оснастке можно уменьшать, если пяточная зона матрицы позволяет.

Если геометрия изделия не даёт таких длин, применяют специальные приёмы: прихватные удлинители (с последующим отрезом), альтернативный порядок гибов, разнесение операций на разные станки, гибку «от середины» с разворотами по программе.

Оснастка и смазки

Правильная оснастка — ответ на 80% дефектов. Остальные 20% — дисциплина, смазка и чистота.

Дорн, сегменты, направляющие

Дорн — внутренняя поддержка, которая ограничивает сплющивание и морщины. Бывает цилиндрическим, шарнирным, многосегментным, шариковым. Выбор зависит от R/D и толщины стенки:

• при R/D ≤ 2,5 на тонкостенных трубах дорн практически обязателен;

• при средних радиусах и «здоровой» стенке возможна гибка без дорна, но с усиленной поддержкой скользящими сегментами.

Сегменты внешней оснастки: гибочная матрица (профиль ограничивает эллипс), прижимной башмак, ползуны/направляющие. Важны геометрия и чистота рабочих фасок: неправильный профиль матрицы даёт «яйцо» на сечении, недодержка — волны на внутреннем перо.

Направляющие задают траекторию и сопротивляются сжатию. Их настройка по зазору и по положению «вперёд/назад» определяет баланс между утонением и морщинами. Для особенно капризных деталей применяют противоморщинные вставки — тонкие подпружиненные «скребки», поддерживающие внутреннее перо на старте дуги.

Если в ТЗ заложены малые радиусы, сложные пространственные траектории, точная геометрия сопряжений — лучше сразу закладывать технологию дорновая гибка труб: это повышает предсказуемость результата и экономит попытки и материал (подробнее — в нашем разделе «дорновая гибка труб»).

Смазки и чистота поверхности

Смазка решает сразу три задачи: снижает трение, стабилизирует вытяжку, защищает поверхность. В ходу:

• пластичные пасты с твёрдыми смазками (например, дисульфид молибдена) — для тяжёлых режимов;

• водосмываемые составы — когда важна последующая очистка и отсутствие пятен;

• воско-мыльные и полимерные смазки — для алюминия и нержавейки, где критичны следы и гигиена.

Принципы простые: 1)смазки достаточно, но не «лужами»; 2) она должна быть совместима с материалом и последующими операциями (пайка, сварка, покраска); 3) после гибки труба проходит обязательное обезжиривание; 4) рабочие поверхности оснастки — без загрязнений и задиров, иначе на металле появятся риски.

Контроль и приёмка

Гибка — операция «честная»: допуски видны сразу. Поэтому контроль планируют вместе с технологией, а не «потом на участке контроля».

Шаблоны/калибры

Для геометрии применяют комбинацию простых и инструментальных средств:

• контрольные шаблоны угла и радиуса (металлические или из твердого композита) под конкретный R;

• калибры «проходит/не проходит» на диаметр после гибки (пару колец можно сделать под верхнюю/нижнюю границы овальности);

• штангенциркуль/микрометр для толщины на наружном перо и в ненагруженной зоне;

• угломеры и щупы для сопряжений и контроля «минимальных прямых»;

• при серийном производстве — опорные кондукторы/приспособления под изделие в сборе: если труба встаёт «в кондуктор» без усилия — геометрия выдержана.

Важно фиксировать не только углы/радиусы, но и расположение дуг в пространстве: при многоосной гибке используют разметку баз, программный контроль поворота, контрольные метки. Для ответственных труб допускается инструментальная проверка на координатной машине.

Испытания и правка после гибки

После подтверждения геометрии труба проходит «проверку на прочность»:

• осмотр поверхности: морщины, «апельсиновая корка», риски от оснастки, следы от зажимов;

• оценка утонения на наружном перо (процент к исходной толщине);

• при необходимости — герметичность (опрессовка воздухом/водой), капаиллярный контроль (пенетрант) на трещины.

Если деталь требует доведения — выполняют правку. Сценарии разные:

• лёгкая роликовая правка с малым шагом — для снятия локальной овальности;

• локальные корректировки малого угла на прессе с мягкими подкладками;

• термическое снятие напряжений для нержавеющих и некоторых углеродистых сталей, когда важна стабильность геометрии в эксплуатации;

• финишная обработка (шлифование/сатинирование) для видимых поверхностей после обезжиривания.

Если у вас жёсткие требования по чистоте внутренней полости (медицина, пищевка) — закладывается отдельный цикл мойки и сушки, а выбор смазки делается из «моющихся» составов, чтобы не ловить артефакты на эндоскопии.

Практические рекомендации, которые экономят бюджет и сроки:

• Сразу фиксируйте R/D, допуск на радиус (например, ±0,5–1,0 мм для малых диаметров и ±1,0–1,5 мм — для крупных), допуск по углу (обычно ±0,5–1,0°), овальность и утонение. Когда эти цифры есть в ТЗ, инженер быстрее подбирает оснастку и режимы.

• Если чертёж тяготеет к R/D < 2,5 — обсуждаем альтернативы: переход на больший радиус, локальное изменение толщины, разбиение траектории. Здесь полезна консультация по услуге гибка круглой трубы — мы покажем реальные образцы и контрольные протоколы.

• При сложной пространственной геометрии закладывайте базы и метки ещё на стадии заготовки, чтобы каждая операция ссылалась на одну и ту же систему координат.

• Если деталь затем сваривается — согласуйте припуски и кромки: гибка меняет толщину и может потребовать иной режим сварки.

• Для серий — выгодно изготовить комбинированные шаблоны и кондукторы: стоимость окупается стабильностью и скоростью приёмки.

Мы в «МСК МЕТАЛЛ» придерживаемся прозрачных правил: перед запуском серии показываем тестовый образец, протокол измерений и список применённой оснастки. Если требуется, организуем дорн, специальный профиль направляющих и моечный цикл под вашу отрасль. Когда проект подразумевает короткие сроки и минимальный риск перенастроек, удобно стартовать с типовых решений по гибке труб — это ускоряет подготовку и снижает стоимость входа без компромиссов по качеству.

В итоге качество гибки круглой трубы — это не «секретный приём», а точный баланс геометрии, оснастки, смазки и дисциплины контроля. Чем аккуратнее заданы R/D, овальность и минимальные прямые, тем предсказуемее результат, короче цикл согласований и меньше отходов. Если хотите сверить свой чертёж с технологичностью — присылайте параметры: диаметр, стенку, материал, радиусы по дугам и допуски. Подскажем, где заложить запас, а где можно смело ужиматься, чтобы деталь получилась с первого раза.
