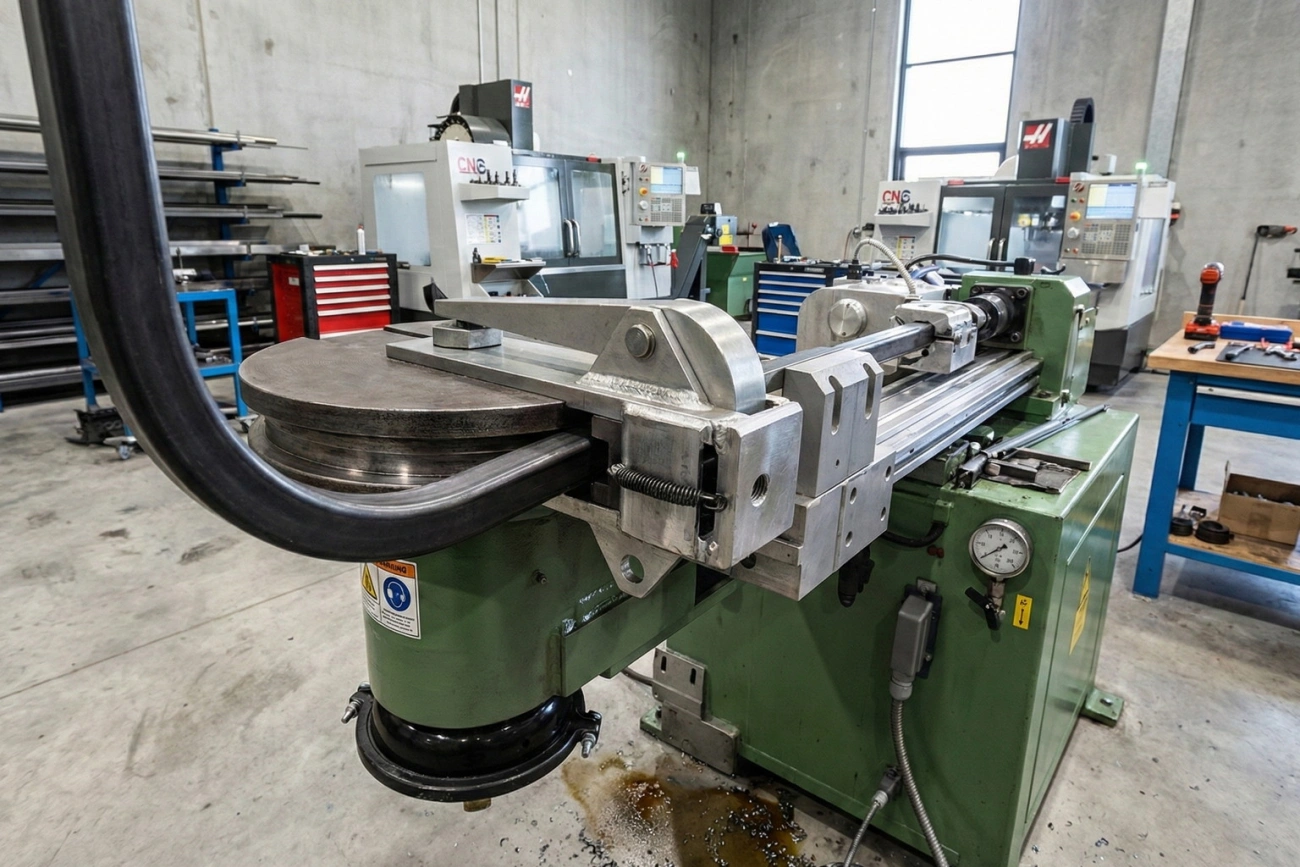

Гибка квадратной трубы: чистая геометрия без перекоса

Квадратная труба кажется «простой» ровно до первого серьёзного гиба. У круглой трубы деформация уходит в овальность, а у квадратного профиля она сразу становится видимой: грань «плывёт», угол мнутся, диагонали расходятся, и вместо строгого квадрата получается ромб. Такой эффект не возникает «внезапно» — его всегда можно разложить на причины: где профиль сжимали без поддержки, где вытягивали без контроля, где базирование и прижим дали боковой унос. В МСК МЕТАЛЛ мы относимся к квадратному профилю как к детали с геометрией, а не как к «трубе, которую надо согнуть»: фиксируем сечение оснасткой, задаём порядок гибов и контролируем диагональ так же дисциплинированно, как радиус и угол.

Откуда берётся «ромб» и куда уходят углы

Сжатие на одной грани и вытяжка на другой

При гибке квадратной трубы одна грань работает в сжатии, противоположная — в растяжении. Проблема в том, что «квадрат» не любит локальных потерь устойчивости: сжимаемая грань стремится к микрогофре (потере плоскостности), а растягиваемая — к утонению стенки и вытяжке углов. Если профиль не поддержан изнутри и не «обжат» по форме снаружи, грань начинает уходить из плоскости, а угол — округляться. Визуально это и воспринимается как «ромбовидность»: одна диагональ уменьшается, другая растёт.

Важный ориентир — относительная деформация по наружному волокну. Для приближённой оценки её достаточно считать так: ε ≈ s / (2R), где s — толщина стенки, R — радиус по оси профиля. Пример: профиль 40×40×2 при радиусе R = 120 мм даёт ε ≈ 2 / (2×120) = 0,0083, то есть около 0,83%. Эта цифра сама по себе не «приговор», но она показывает, насколько активно материал работает, и почему без поддержки углов геометрия начинает расползаться именно на сечении.

Роль шва и исходной овальности

Большая часть квадратных труб на рынке — сварные. Продольный шов создаёт неоднородность: локально меняется жёсткость, структура металла и предсказуемость пружинения. Если шов попадает в зону максимальных деформаций (особенно на растягиваемой стороне), вероятность «поведения» угла возрастает. Вторая, не менее частая история — исходная некруглость и «гуляющее» сечение в партии: формально труба квадратная, но углы «разнокалиберные», грани слегка выпуклые или вогнутые. На прямом участке это терпимо, на гибе — превращается в системную ошибку: один и тот же угол будет уходить по-разному на каждом метре.

Практическое правило контроля входного материала простое: перед запуском партии имеет смысл промерить сечение и диагонали на нескольких заготовках и зафиксировать «нормальный» коридор. Когда исходная диагональ уже гуляет на 1–2 мм, требовать от гиба идеальной геометрии без калибра и дорна — не инженерный подход, а лотерея.

Ошибки базирования и прижима

Даже при хорошем материале ромб чаще всего начинается с базы. Квадратную трубу нельзя «поймать» точечным прижимом и ожидать, что она удержит ориентацию. Любой перекос в прижиме создаёт боковую составляющую усилия, профиль пытается провернуться вокруг оси и «уводит» грань. В результате угол на входе и угол на выходе выглядят одинаково по радиусу, но различаются по ориентации граней, и диагональ уходит.

Отдельный риск — гибы близко к торцу, отверстия, прорези, сварные сборки рядом с зоной деформации. Эти факторы уменьшают местную жёсткость и усиливают склонность к уносу. Поэтому в технологической карте мы всегда фиксируем, где допустимы вырезы, а где нужна «глухая» зона на время гибки.

Оснастка, которая держит сечение

Дорн с поддержкой углов и калибр

Если задача — получить повторяемый квадрат после гиба, дорн перестаёт быть «опцией» и становится инструментом качества. Для квадратного профиля критична поддержка именно углов: там концентрируются деформации, там же начинается округление и смятие. Дорн с геометрией, близкой к внутреннему профилю, и калибр (внутренняя/внешняя поддержка в зоне гиба) снижают риск потери плоскостности граней и «съедания» углов. По сути, дорн берёт на себя ту часть работы, которую металл «не обязан» выполнять без потери формы.

При этом важно понимать пределы: дорн не делает из тонкостенного профиля «монолит». Он обеспечивает управляемую деформацию. Если радиус выбран слишком мал для конкретного сечения и толщины, дорн будет бороться с физикой, а не помогать. В таких случаях корректнее менять радиус, схему гиба или выбирать другую технологию формообразования.

Матрица по профилю, а не «по наитию»

Вторая опора геометрии — матрица и прижим, которые повторяют профиль, а не «примерно подходят». У квадратной трубы грань должна опираться по площади, а не касаться в двух точках. Когда профиль лежит на «универсальной» матрице, грань неизбежно проваливается, угол мнётся, а отклонения начинают копиться от гиба к гибу.

На практике матрица «по профилю» решает сразу две задачи: удерживает ориентацию граней и снижает локальные напряжения в углах. Это напрямую влияет на внешний вид детали: угол остаётся собранным, грань — плоской, а линия гиба — аккуратной, без замятий и «волн».

Ограничители от бокового уноса

Квадратный профиль любит уходить в сторону, особенно при многоплоскостных гибах и при большой длине рычага. Поэтому ограничители и направляющие — это не аксессуар, а часть точности. Их задача — убрать «лишнюю степень свободы»: чтобы труба не искала собственную траекторию под усилием, а повторяла заданную. Важный нюанс: ограничитель должен работать мягко, без перетирания поверхности, иначе вы получите красивую геометрию, но испорченную фактуру.

Если вам нужна справка по базовым подходам именно для профиля, ориентируйтесь на раздел про гибку профильной трубы — там логика удержания сечения и требования к оснастке описываются наиболее прикладно.

Порядок гибов и контроль диагонали

Как не «сломать» последний угол

Самая частая ошибка в изготовлении рам, П- и Г-образных деталей из квадратного профиля — «добивать» геометрию последним гибом. До последнего перехода деталь выглядит приемлемо, а затем внезапно появляется перекос: одна полка «выше», другая «ниже», диагонали разъехались. Причина обычно в том, что предыдущие гибы не были закрыты контролем ориентации и пружинения, и последний гиб лишь проявил накопленную ошибку.

Рабочая стратегия — проектировать порядок гибов так, чтобы каждый следующий шаг базировался на уже контролируемых плоскостях. Там, где это возможно, разумно предусмотреть промежуточную проверку угла и диагонали, а не ждать конца. Да, это добавляет времени, но экономит партию: брак на последнем гибе — самый дорогой.

Компенсация пружинения по участкам

Пружинение у квадратного профиля проявляется не только как «недогиб» по углу, но и как стремление вернуть грани к исходной форме. Оно зависит от марки стали, толщины, радиуса и длины зоны деформации. В простейшем приближении влияние радиуса на упругую составляющую можно отслеживать через отношение R/s: чем оно больше, тем меньше риск смятия, но тем заметнее упругая отдача по углу. Поэтому в технологии обычно закладывают «перегиб» — но делают его не вслепую, а по результатам пробной детали.

Показательная практика — вести контрольную карту: фактический угол после гиба, величина перегиба, диагональ и параллельность полок. Когда эти четыре величины фиксируются на первых 3–5 деталях, дальше процесс становится управляемым: вы перестаёте «угадывать», а начинаете повторять.

Если геометрия критична именно по радиусу и повторяемости дуги, полезно посмотреть подходы из раздела про радиусную гибку профильной трубы: там особенно хорошо видно, как оснастка и компенсации пружинения «вытягивают» стабильность на длинных сериях.

Проверка диагонали и параллельности полок

Контроль квадратного профиля после гиба логично строить от простого к главному: сначала сечение, затем ориентация, затем геометрия в сборке. Минимальный набор измерений, который реально ловит «ромб» и перекосы:

• Диагонали сечения на прямом участке после гиба (например, на расстоянии 30–50 мм от зоны максимальной деформации). Фиксируйте D1 и D2 и их разницу ΔD = |D1 − D2|.
• Параллельность полок (для рам и П-образных деталей) — проверка щупом/линейкой по опорной плоскости, чтобы увидеть «винт».
• Угол — не по «глазу», а угломером или шаблоном, с записью фактического значения.
• Плоскостность граней — контроль линейкой по грани, чтобы отследить начало потери устойчивости.

Смысл диагонали — в наглядности. Когда диагонали ушли, спорить о «красоте» детали бессмысленно: геометрия уже нарушена. При этом важно измерять одинаково: в одной и той же зоне, одинаковым инструментом и при одинаковой ориентации детали. Именно так рождается повторяемость, а не «кажется, эта получше».

На практике часто работает простой контрольный критерий для конкретного профиля и задачи, который вы фиксируете после пробных деталей. Например, для профиля порядка 40×40 в конструкциях, где важна посадка в сборку, разумно начинать с требования ΔD ≤ 1,0 мм и уточнять его по месту: где-то можно жёстче, где-то это избыточно. Важно другое: критерий должен быть числом, а не ощущением.

Если требуется свести все подходы к единой логике по операциям, полезно держать под рукой базовый раздел про гибку труб — он помогает выстроить технологию как последовательность решений: материал → радиус → оснастка → проба → серия → контроль.

Что в итоге даёт «чистая геометрия»

Гибка квадратной трубы — это всегда баланс: между радиусом и сохранением углов, между скоростью и контролем, между «универсальной» оснасткой и оснасткой по профилю. Когда сечение удержано дорном и матрицей, база исключает боковой унос, а порядок гибов учитывает накопление ошибок, квадрат остаётся квадратом даже после сложной траектории. И это то редкое чувство в производстве, когда деталь ложится в сборку без подгонки — не потому что повезло, а потому что геометрия была заложена и выдержана.

Если вам нужно понять, насколько ваш профиль «гнётся без ромба» при заданном радиусе и толщине, обычно достаточно эскиза/чертежа и пары вводных по материалу. Мы быстро скажем, где риски (углы, грань, шов, порядок гибов) и какую оснастку имеет смысл закладывать, чтобы не платить за исправления на этапе сборки.
