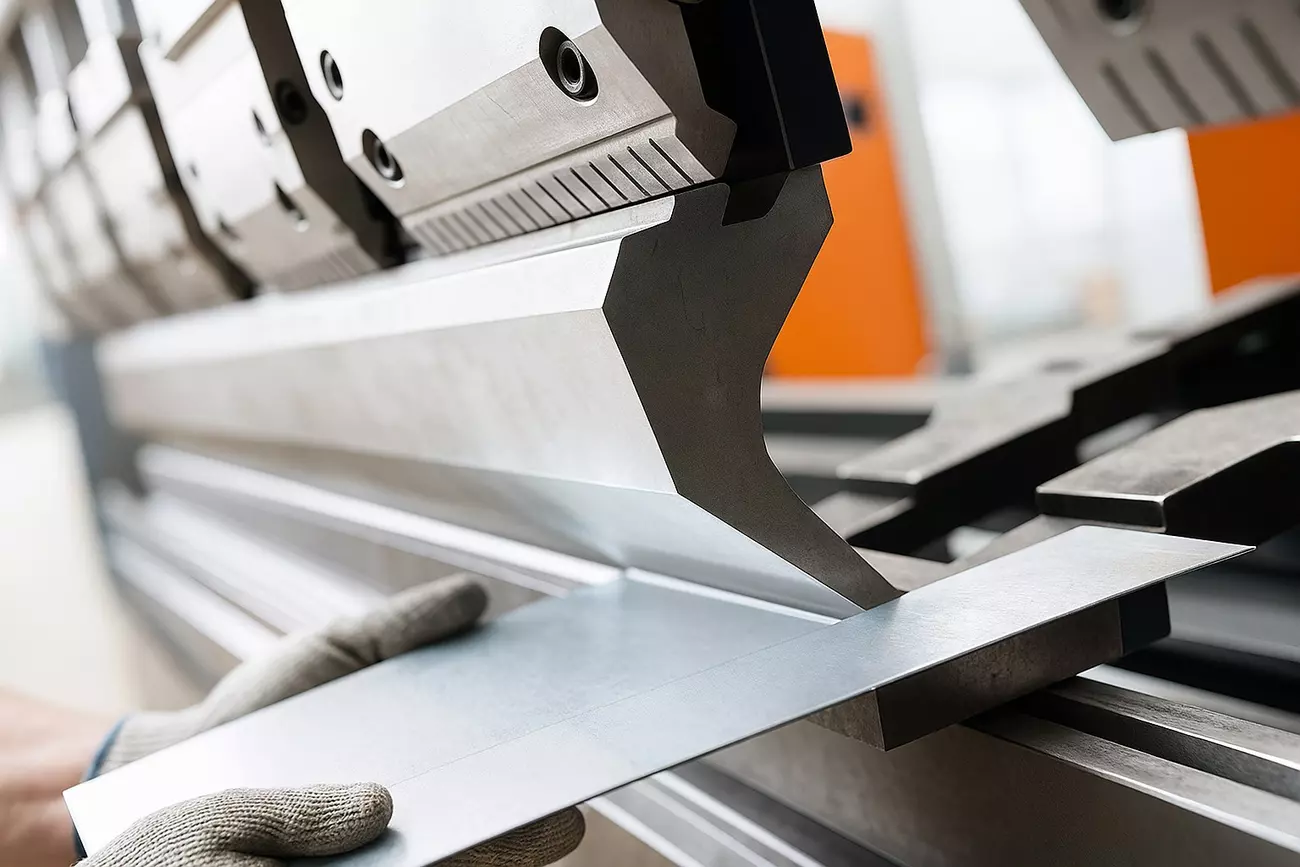

Гибка оцинкованного листа: без сколов покрытия и деформации

Для большинства заказчиков оцинкованный лист — это «рабочая лошадка»: недорогой, доступный и понятный материал для отливов, доборных элементов, вентиляционных коробов. На чертеже все углы и радиусы выглядят идеально, но первая пробная гибка иногда быстро возвращает к реальности: кромка посечена, цинк осыпался кусками, а на свежем металле уже через пару недель появляются ржавые точки.

За этим стоит простой прикладной вопрос: можно ли согнуть оцинковку так, чтобы сохранить и форму детали, и защитный слой? Наша практика в компании «МСК МЕТАЛЛ» показывает, что да — если заранее учесть толщину листа, тип цинкового покрытия, правильно подобрать радиус, оснастку и режим пресса. К нам регулярно привозят «перегнутые» образцы с объектa, и почти всегда причина одна и та же: лист гнули как обычную «чёрную» сталь, без поправки на поведение цинкового слоя.

Поэтому для сложных отливов, длинных карнизных планок или фасадных профилей безопаснее сразу закладывать промышленную гибку металла на оборудовании с контролируемым усилием. Это экономит время на монтаже и снижает риск того, что покрытие начнёт разрушаться уже на готовом объекте, когда любые доработки превращаются в отдельную стройку.

Почему оцинковка ведёт себя нестабильно при гибке

Оцинкованный лист — это не однородный материал. Основа из низкоуглеродистой стали работает на пластическую деформацию, а цинковое покрытие — на коррозионную стойкость. Эти слои по-разному воспринимают растяжение и сжатие при гибке, поэтому на границе «сталь–цинк» возникают напряжения, которые и приводят к микротрещинам и сколам.

Жёсткость покрытия и микротрещины

Цинковый слой более хрупкий, чем сталь основы. При изгибе наружная сторона заготовки растягивается, внутренняя — сжимается. Сталь способна выдержать значительную деформацию без разрушения, а цинк уже при сравнительно малом относительном удлинении даёт сеть микротрещин. На глаз это выглядит как:

• мелкая «паутинка» на растянутой кромке;
• матовые участки с изменённым блеском;
• небольшие сколы с оголением стальной основы.

Часть таких дефектов допустима и не влияет на долговечность, если трещины не доходят до стали и не нарушают сплошность слоя. Но как только видна тёмная полоска основы или под покрытием появляется ржавчина, защитная система перестаёт работать.

Разница между горячим и электролитическим цинком

Тип покрытия напрямую влияет на поведение листа при гибке. Условно можно выделить две распространённые группы:

• Горячее цинкование — более толстый слой (обычно 40–60 мкм и выше), развитая структура, высокая коррозионная стойкость, но и более выраженная хрупкость.
• Электролитическое цинкование — тонкий и более равномерный слой (порядка 8–20 мкм), лучше переносит умеренную деформацию, но менее устойчив к агрессивной среде.

Для горячего цинкования приходится закладывать больший внутренний радиус гиба и более щадящие режимы. При равной толщине листа горячецинкованная сталь заметно быстрее даёт сколы по кромке, если использовать минимальные радиусы, рассчитанные для «чёрной» или электролитически оцинкованной стали.

Поведение при низких температурах

Температурный фактор часто недооценивают. При отрицательных температурах хрупкость цинкового слоя возрастает, и покрытие становится существенно менее пластичным. Это особенно критично для тонких листов 0,4–0,7 мм, которые обычно гнут в холодном цехе или прямо на площадке.

Практическое правило простое: чем ниже температура, тем больше должен быть радиус и мягче режим гибки. При температурах около 0 °C и ниже риск растрескивания покрытия резко возрастает. В идеале гибку оцинковки выполняют при температуре заготовки не ниже +10…+15 °C, с предварительной выдержкой листов в тёплом помещении.

Какой минимальный радиус можно использовать

Минимальный радиус гиба для оцинкованного листа — ключевой параметр, от которого зависит состояние покрытия. При слишком малом радиусе растягивающие напряжения по внешней кромке становятся критическими для цинка, и даже при корректной работе пресса избежать трещин бывает невозможно.

Формула R/S и допуски при гибке

Для первичной оценки часто используют простое соотношение между внутренним радиусом гиба R и толщиной листа S. В инженерной практике по оцинкованной стали удобно отталкиваться от коэффициента k:

R_min = k × S

где R_min — минимально допустимый внутренний радиус гиба, S — толщина листа, k — коэффициент, зависящий от типа покрытия и требований к внешнему виду.

Для оцинковки ориентировочно применимы такие значения:

• для электролитического покрытия: k ≈ 1,0–1,5;
• для горячего цинкования: k ≈ 1,5–2,5.

Пример расчёта: при толщине листа S = 1,0 мм с горячим цинкованием при k = 2,0 минимальный радиус будет R_min = 2,0 × 1,0 = 2,0 мм. Если попытаться согнуть такой лист с радиусом 0,5–1 мм, вероятность трещин и сколов покрытия резко возрастает.

Следует учитывать, что это ориентировочные значения. Точные допустимые радиусы задаёт производитель металлопроката в технической документации, и их необходимо проверять до запуска серийного заказа.

Когда нужен отжиг перед гибкой

Отжиг используют для снижения твёрдости и повышения пластичности стали. Однако для уже оцинкованных листов этот приём практически не применим: при нагреве выше определённого уровня цинковый слой разрушается, возможен интенсивный испар цинка и потеря коррозионной защиты.

Рациональный подход такой:

• если по конструкции требуется малый радиус, технолог старается по возможности выполнить гибку до нанесения цинка, а уже затем организовывается горячее или гальваническое цинкование готовой детали;
• для готовой оцинковки вместо отжига изменяют геометрию гиба — увеличивают радиус, выбирают более широкую V-матрицу, переходят на многопроходную гибку.

Локальный нагрев оцинковки «по месту» с помощью газовой горелки или других средств, чтобы «смягчить» металл, не является технологичным решением: это почти гарантированно приведёт к разрушению защитного слоя и проблемам с коррозией.

Примеры радиусов под разные толщины

Для ориентира можно привести типичные диапазоны радиусов при гибке оцинкованного листа в промышленных условиях (значения примерные, зависят от марки стали и требований к внешнему виду):

• толщина 0,5–0,7 мм — внутренний радиус R ≈ 0,75–1,0 мм;
• толщина 0,8–1,0 мм — R ≈ 1,5–2,0 мм;
• толщина 1,2–1,5 мм — R ≈ 2,0–3,0 мм;
• толщина 2,0 мм и более — R от 3,0–4,0 мм и выше.

Если по конструкторской документации требуется меньший радиус, чем рекомендуют ориентировочные значения, это обязательно нужно согласовать с технологом: возможно, придётся скорректировать тип покрытия или порядок операций.

Как защитить цинковое покрытие во время гибки

Даже при соблюдении расчётного радиуса важную роль играет контакт заготовки с оснасткой. Острые кромки матрицы, загрязнение поверхностей, чрезмерное удельное давление — всё это ускоряет повреждение цинкового слоя. Поэтому в профессиональных цехах особое внимание уделяется состоянию инструмента и режимам пресса.

Использование матриц с накладками

Один из эффективных способов снизить риск сколов — применять матрицы с защитными накладками или использовать вставки из более мягких материалов (полиуретан, пластик, специальные полимерные прокладки). Они выполняют сразу две функции:

• снижают локальные напряжения на кромке за счёт более мягкого контакта;
• защищают покрытие от царапин, вызванных мелкими включениями или заусенцами на стали инструмента.

Перед гибкой оснастку тщательно очищают, а рабочие поверхности матриц и пуансонов регулярно проверяют на наличие задиров. Для ответственных изделий, где недопустимы даже мелкие дефекты покрытия, подбирают отдельный комплект инструмента, используемый только для оцинковки.

Снижение давления и плавность усилия

Пресс нужно настраивать так, чтобы усилие на заготовку возрастало плавно, без ударных нагрузок. Резкий «подскок» давления в конце хода пуансона часто становится причиной сетки трещин по кромке, даже если радиус и геометрия матрицы формально подходят.

Практически это достигается за счёт:

• точной настройки ограничителя хода и глубины гиба;
• подбора ширины V-матрицы с учётом толщины листа и требуемого радиуса;
• использования многопроходной гибки для сложных профилей, когда угол набирают в два-три подхода.

В нашей работе с гибкой оцинковки мы всегда оставляем технологический запас по радиусу и усилию, чтобы сохранить внешний вид и ресурс изделия, даже если проектные требования довольно жёсткие.

Смазка и антифрикционные прокладки

Для некоторых задач целесообразно применять тонкий слой технологической смазки, снижающей трение между покрытием и инструментом. Важно, чтобы состав был совместим с цинком и не мешал последующей окраске или склеиванию.

Альтернативный вариант — использовать антифрикционные прокладки из специальных материалов, которые принимают на себя часть нагрузки. Они особенно полезны при гибке длинных элементов сложного профиля, где заготовка активно перемещается по оснастке.

Как определить брак по внешнему виду

Необходимость контролировать качество гибки оцинковки часто ложится на производителя или монтажную организацию. Чтобы корректно оценивать результат, важно понимать, какие дефекты являются допустимыми, а какие требуют доработки или браковки детали.

Визуальный контроль царапин и пятен

Первый этап — внимательный визуальный осмотр зоны гиба при хорошем рассеянном освещении. Обращают внимание на:

• неоднородность блеска и матовые участки;
• продольные и поперечные царапины;
• очаги потемнения или пятна, не связанные с технологической смазкой.

Небольшие поверхностные риски, не доходящие до стали и не нарушающие сплошность слоя, как правило, допустимы. Глубокие царапины, особенно в направлении вдоль кромки гиба, требуют оценки и, при необходимости, локального восстановления покрытия.

Где допустимы микротрещины

Микротрещины часто концентрируются на внешней стороне гиба, где покрытие испытывает растяжение. Если трещины:

• единичные или образуют мелкую сетку без видимого оголения стали;
• расположены на участках, не подверженных прямому воздействию влаги и агрессивной среды;
• не сопровождаются шелушением или отслаиванием цинка,

то в большинстве случаев они не критичны. Однако при серийном производстве такие участки фиксируют в акте контроля, чтобы отслеживать стабильность процесса. При появлении сплошной полосы оголённой стали по кромке деталь рассматривают как дефектную.

Что может стать очагом коррозии после гибки

Любое место, где цинковый слой повреждён до основы, потенциально превращается в очаг коррозии. Особенно опасны:

• острые углы и кромки, на которых задерживается влага;
• зоны контакта с другими металлами (болты, заклёпки, кронштейны);
• участки с постоянным воздействием агрессивных сред — соляных аэрозолей, реагентов, конденсата.

Если после гибки видны участки с потемневшим металлом и явным нарушением слоя, такие места либо защищают локальной подкраской, либо деталь бракуют, если повреждений слишком много.

Что важно при приёмке и дальнейшей эксплуатации

Гибка оцинковки — это не только момент деформации, но и весь жизненный цикл изделия: от приёмки в цехе до работы на фасаде или кровле. От того, как организован контроль и обслуживание, напрямую зависит срок службы конструкции.

Проверка целостности защитного слоя

При приёмке партии элементов оцинковки контролируют не только геометрию, но и состояние покрытия в зоне гибов. Для ответственных изделий используется поэлементный осмотр, при необходимости — с увеличением и измерением толщины слоя.

Хорошей практикой является выборочный контроль по схеме: из партии берут несколько деталей, осматривают каждую сторону гиба, фиксируют характер дефектов и сравнивают с согласованными допусками. Это позволяет стабилизировать процесс и вовремя корректировать режимы пресса.

Когда нужна подкраска и как её делать

Если при осмотре выявлены локальные повреждения покрытия с оголением стали, целесообразно выполнить восстановление защитного слоя. Чаще всего применяют следующую последовательность:

1. очистка зоны дефекта от загрязнений и продуктов коррозии;
2. нанесение грунта или состава холодного цинкования с высоким содержанием цинка;
3. последующая финишная окраска, если это предусмотрено проектом.

Важно, чтобы восстановительное покрытие по химическому составу и толщине было совместимо с основным. Иначе на границе зон возможны дополнительные напряжения и ускоренное разрушение слоя.

Как влияет повреждение покрытия на гарантию изделия

Для производителей и подрядчиков вопрос гарантии особенно важен. Как правило, гарантийные обязательства распространяются на изделия, изготовленные и смонтированные с соблюдением технологических требований, включая режимы гибки и допустимый уровень повреждения цинка.

На практике это означает, что:

• приёмка изделий должна сопровождаться фиксацией состояния покрытия;
• обнаруженные дефекты либо устраняются до передачи заказчику, либо согласуются отдельно;
• самовольная доработка элементов на объекте (домашняя гибка, подгибание киянкой и т.п.) может привести к потере гарантии.

Для кровельных и фасадных систем, где элементы работают на открытом воздухе, разумно сразу заказывать промышленную гибку отливов и других доборных деталей с контролем качества на каждом этапе. Это уменьшает риск рекламаций и продлевает ресурс всей системы.

Грамотная гибка оцинкованного листа — это сочетание расчёта, правильной оснастки и аккуратного отношения к покрытию. Когда все три компонента выстроены, оцинкованные детали десятилетиями сохраняют геометрию и коррозионную стойкость, а эксплуатация не превращается в бесконечное устранение очагов ржавчины.
