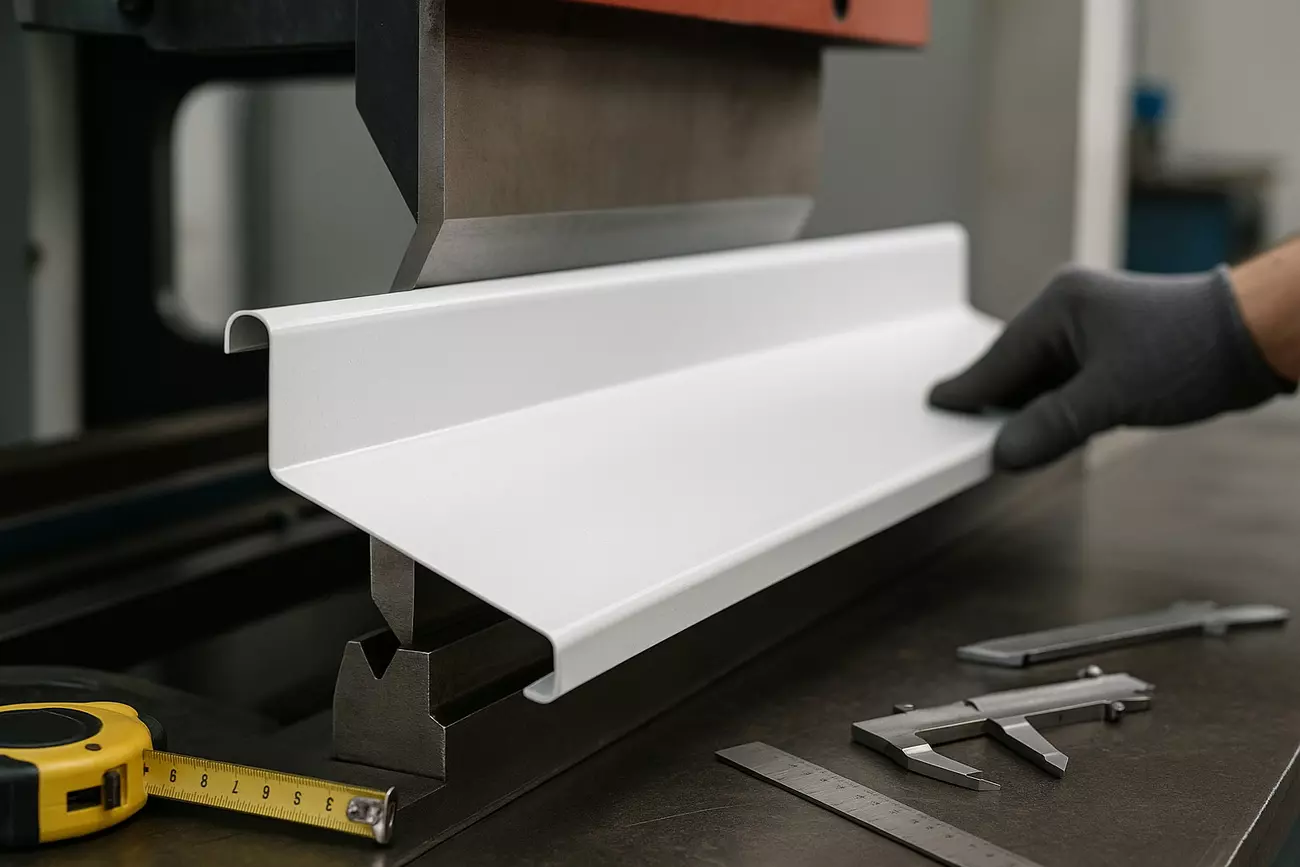

Гибка отливов: замеры и техническое задание

Оконный отлив — это небольшая деталь, от которой зависит тишина во время дождя, отсутствие потёков на фасаде и долговечность шва под окном. В «МСК МЕТАЛЛ» мы гнём отливы на современном оборудовании и сразу говорим клиенту главное: точность начинается с замера и грамотно оформленного технического задания. Ниже — кратко и по делу.

Конструкция отлива и обязательные элементы

Чтобы отлив работал, у него должны быть все «рабочие» зоны:

• Горизонтальная полка — основная плоскость, по которой уходит вода. Ширина полки выбирается от стены до выступа капельника.

• Задний отгиб — небольшая кромка, заходящая в паз под раму/под откос. Он исключает поддувание и протечки.

• Капельник (ноcик) — передняя кромка с капельной канавкой: отводит струю от фасада, чтобы вода не затекала на стену.

• Боковые борта — закрывают торцы, задают жёсткость и формируют аккуратный внешний вид.

• Рёбра жёсткости (по необходимости) — применяем на длинных отливах или при тонком металле.

• Материал и покрытие — оцинкованная сталь с полимером, алюминий, нержавеющая сталь; цвет по каталогу RAL.

Важно: отлив должен выступать за плоскость фасада, чтобы капля отрывалась от носика, а не тянулась по стене. Обычно предусматривают вылет носика 20–30 мм от фасада плюс капельная канавка.

Как правильно мерить: чек-лист

Снять размеры отлива несложно, если идти по порядку.

1. Инструменты. Рулетка, угольник, уровень, маркер, лист картона для шаблона, телефон для фотофиксации.

2. Определите ширину полки.

   • Измерьте расстояние от стены (или от линии примыкания подоконного узла) до предполагаемого края капельника.

   • Добавьте вылет 20–30 мм и учтите толщину утеплителя/финиша, если фасад «мокрый» и работы ещё идут.

3. Задний отгиб.

   • Измерьте глубину паза/захода под раму или под стартовый профиль.

   • Примите припуск на монтажную пену/уплотнитель. Типовое значение — 10–20 мм, но фиксируйте реальный размер.

4. Капельник и канавка.

   • Уточните высоту носика (часто 15–25 мм) и наличие капельной проточки. Это критично для корректного отвода воды.

5. Боковые борта.

   • Снимите высоту левого и правого борта (могут отличаться при откосах под углом).

   • Отметьте, нужны ли заглушки, подрезка под откос, фигурный рез.

6. Длина секций.

   • Измерьте световой размер отлива по месту. На длинных проёмах разумно делить на секции с нахлёстом 30–50 мм, чтобы избежать температурных деформаций и «барабанного» эффекта.

7. Отверстия под крепёж.

   • Уточните диаметр, шаг и отступ от кромки. Часто крепят через горизонтальную полку с уплотнительной лентой.

8. Материал, цвет, толщина.

   • Зафиксируйте из чего будет отлив (оцинкованная сталь с полимером, алюминий, нержавейка), цвет RAL, толщину листа.

9. Допуски и зазоры.

   • Оставьте компенсационные зазоры 3–5 мм по торцам под температурное расширение и под герметик.

10. Фото и эскиз.

    • Сделайте 2–3 фото узла с размерами на снимках и приложите простой эскиз — это ускоряет производство и снижает ошибки.

Техническое задание для гибки

Грамотное техническое задание на гибку экономит время и деньги: заготовка попадает на станок без уточнений, а монтаж проходит без подрезок на объекте. Ниже — удобный шаблон, который можно просто вставить в письмо.

Шаблон ТЗ на гибку отливов (для «МСК МЕТАЛЛ»):

• Объект/адрес: __________

• Контакты ответственного: __________

• Материал: оцинкованная сталь / алюминий / нержавеющая сталь

• Покрытие и цвет: полимер, RAL ________ (глянец/мат)

• Толщина листа: ____ мм

• Количество: ____ шт

• Длина каждого отлива: ____ мм (при длине >2000–2500 мм рассмотреть деление на секции)

• Ширина горизонтальной полки (до носика): ____ мм

• Задний отгиб (заход в паз): ____ мм

• Капельник (высота носика): ____ мм; капельная канавка: да/нет

• Боковые борта: левый ____ мм / правый ____ мм; подрезка под откос: да/нет (угол, если есть)

• Отверстия под крепёж: диаметр ____ мм; шаг ____ мм; отступ от кромки ____ мм

• Радиусы гиба: стандартные / задать ____ (см. примечание ниже)

• Защитная плёнка: с лицевой стороны да/нет

• Комплектующие: заглушки, уплотнительная лента, саморезы — да/нет

• Нахлёст между секциями: ____ мм

• Требуемые допуски: длина ±____ мм; ширина ±____ мм

• Эскиз/фото: приложены

• Упаковка и маркировка: да/нет (указать)

• Срок и способ отгрузки: __________

Толщина, радиусы, покрытие, длина

• Толщина листа отлива.
  Для оцинкованной стали в быту обычно достаточно 0,5–0,7 мм; для длинных отливов, широких полок и зон с высокой парусностью лучше 0,7–0,9 мм. Алюминий чаще берут 0,8–1,0 мм (он мягче), нержавеющая сталь — 0,5–0,8 мм. Толщина влияет на жёсткость, звук под дождём и на минимальные радиусы гиба.

• Радиусы гиба.
  Безопасное правило — внутренний радиус ≈ 1–1,5 толщины листа. Слишком острый гиб на тонком радиусе рискует надломить цинк/полимер и привести к скрытой коррозии по кромке. Если нужен «острый» вид — согласуйте с технологом: подберём инструмент и компенсацию пружинения.

• Покрытие.
  Популярны полиэстер (универсальный), матовый полиэстер (менее бликует), полиуретан (повышенная стойкость) и фторполимер (ПВДФ) для агрессивной среды. Важно совпадение партии по цвету RAL и требование к стойкости: для побережья, промзон и южных фасадов лучше покрытия с повышенной устойчивостью к ультрафиолету.

• Длина и деление на секции.
  Длинные отливы при перепадах температуры расширяются и начинают «играть». Чтобы исключить шум и деформации, делите проём на секции по 2–2,5 м с нахлёстом 30–50 мм и компенсируйте движение за счёт монтажных зазоров и уплотнителей.

Если вы сомневаетесь в любом размере или узле — укажите диапазон и добавьте фото узла: технолог «МСК МЕТАЛЛ» проверит ТЗ, при необходимости уточнит радиусы, подберёт толщину и подскажет оптимальный вылет капельника. Так отливы служат долго, фасад остаётся чистым, а монтаж идёт без сюрпризов — именно за это нас ценят клиенты.
