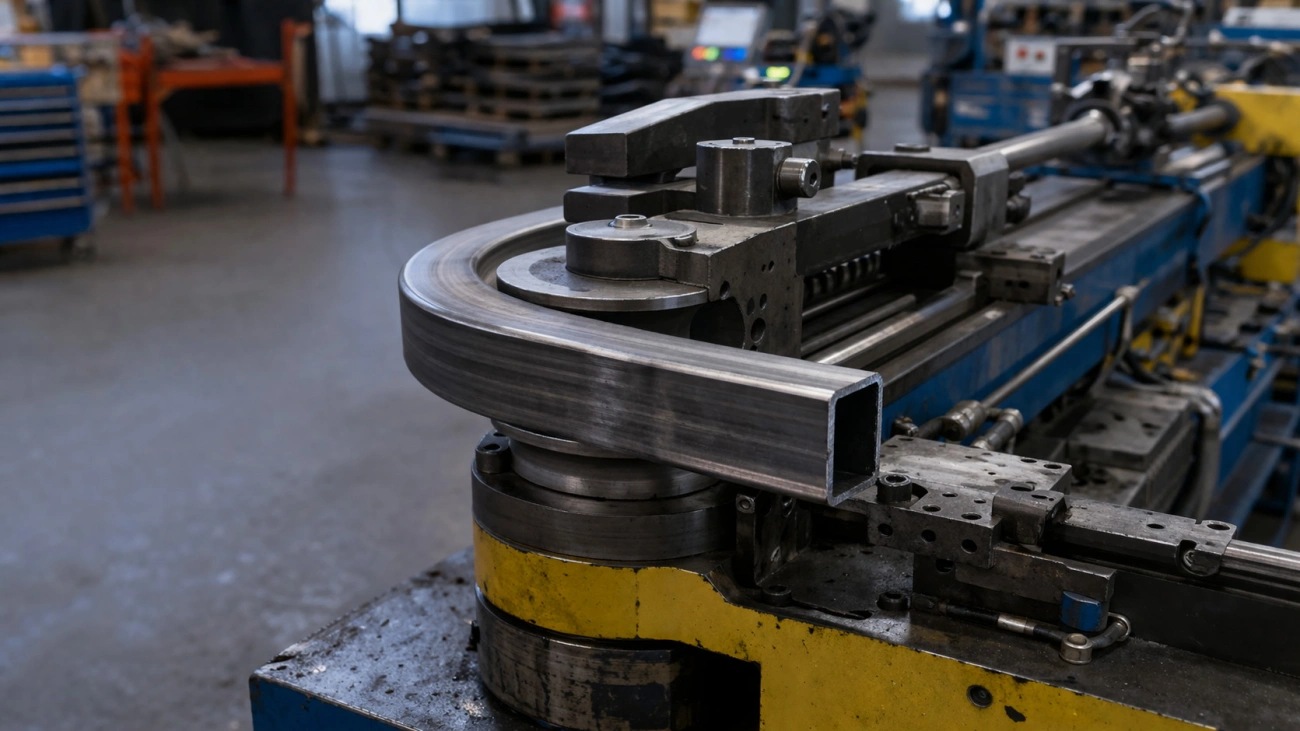

Гибка перфорированной профильной трубы: точная геометрия без брака

Гибка перфорированной профильной трубы: точная геометрия без брака

Когда в профильной трубе уже есть отверстия, гибка перестаёт быть обычной операцией по радиусу. В работу сразу входят три чувствительные зоны: наружная стенка дуги, кромка отверстия и плоскость, по которой потом собирают изделие. Ошибка в базировании быстро даёт овальность, увод шага и проворот профиля, а на сборке крепёж уже не попадает в ответную деталь.

В практике МСК МЕТАЛЛ такую заготовку рассматривают как комбинированную задачу: нужно удержать и геометрию гиба, и координаты перфорации относительно баз. Формально согнутый профиль ещё не означает годную деталь. Для заказчика важен другой результат: чтобы после гибки отверстия сохранили посадочную логику и изделие встало в сборку без доработки.

Где «сыплется» перфорация при гибке

Растяжение по дуге и вытяжка отверстия

На наружной стороне гиба металл работает на растяжение. Чем ближе отверстие к активной зоне деформации, тем выше риск, что круг станет овалом, а длинное окно вытянется вдоль дуги. Для быстрой оценки удобно использовать зависимость L = π × R × α / 180, где R — рабочий радиус по нейтральной линии, а α — угол гиба. Контролировать нужно весь деформируемый участок, включая вход, активную зону и выход инструмента.

Простой пример: труба 40×20×2 мм, отверстия Ø8 с шагом 30 мм, гиб 90° по радиусу 120 мм. Длина дуги по нейтральной линии составит 188,5 мм. На таком участке даже отверстие, которое стоит рядом с гибом, уже может попасть в рабочую зону. Если это упустить, на выходе получают овальность и смещение центров.

Почему отверстие у кромки почти гарантированно «ведёт»

Отверстие у кромки уязвимее центрального. Металла вокруг контура меньше, напряжение распределяется хуже, перемычку подтягивает, а на тонкой стенке появляется надрыв. Рабочее правило простое: чем уже перемычка до края и чем тоньше стенка, тем раньше отверстие нужно уводить из зоны гиба. Оснастка здесь уже не спасает, если раскладка перфорации изначально слабая.

Боковой унос профиля и потеря шага

Вторая типовая проблема — боковой унос. Профиль держит угол, но смещается в сторону или проворачивается вокруг оси. Для простой заготовки это иногда терпимо. Для перфорированной трубы такой увод сразу меняет координаты отверстий по плоскости, и ряд перестаёт совпадать с ответной частью.

СимптомПричинаКорректирующее действие
Овальность отверстия Попадание в зону растяжения Увести отверстие из зоны гиба
Надрыв у края Малая перемычка до кромки Переразложить перфорацию
Смещение шага Проворот профиля, слабые базы Зафиксировать плоскости и боковые опоры

Проектирование и базы — чтобы всё сошлось

Куда переносить отверстие из зоны гиба

Если отверстие работает под болт, заклёпку, крепление панели или видимую симметрию, его лучше переносить в стабильный прямой участок. Сначала определяют длину рабочей дуги, затем добавляют технологический запас на вход и выход инструмента, после чего размечают безопасную зону под перфорацию. Такой порядок резко повышает повторяемость серии.

Для контроля шага удобно вводить величину δ = |Pизм − Pном|, где Pном — номинальный шаг, а Pизм — измеренный после гибки. Этой проверки достаточно, чтобы быстро понять, держит ли процесс координаты без сложной 3D-метрологии.

Если задача связана с гибкой профильной трубы, маршрут лучше строить от критичных отверстий с приоритетом их координат относительно баз. Сначала фиксируют размеры, важные для сборки, затем привязывают остальные элементы. Это снимает главный риск: получить красивую по форме, но бесполезную по посадке заготовку.

Базовые метки и фиксирование плоскостей

Перфорированную трубу нельзя базировать по любой удобной стенке. Нужно заранее определить главную плоскость, вторичную плоскость и осевую привязку. Тогда отверстия после гибки проверяются относительно тех же координат, по которым деталь живёт в изделии. Потеря плоскости на старте почти всегда даёт накопленную ошибку дальше по маршруту.

Как задавать допуски на шаг

Допуск на шаг должен быть связан с посадкой, типом крепежа, длиной детали и числом гибов. Если крепёж работает с минимальным зазором, запас нужен жёстче. Если отверстие декоративное, поле допуска может быть шире, это решение нужно фиксировать заранее, до запуска спорной партии.

Типовой кейс: деталь 50×25×2 мм с отверстиями Ø10 и шагом 40 мм на лицевой грани, гиб 75°. На первом прогоне шаг на критическом участке ушёл до 1,4 мм, а крайнее отверстие дало овальность. После переноса первого отверстия дальше от входа в деформацию, установки угловых опор и фиксации главной плоскости отклонение снизилось до 0,3 мм. Результат обеспечила нормальная подготовка баз и допусков.

Оснастка и порядок операций

Опоры по углам, чтобы не «заламывать» грань

Для профильной трубы с отверстиями особенно важна поддержка по углам. Если грань остаётся без опоры, стенку начинает подламывать, профиль теряет жёсткость в сечении, а перфорация рядом получает дополнительную деформацию. Угловые опоры распределяют усилие спокойнее и помогают сохранить форму без локального залома.

Последовательность: сначала критические дуги, потом второстепенные

Если на детали несколько гибов, первым выполняют тот, который сильнее влияет на положение функциональных отверстий. Сначала стабилизируют базовую геометрию, определяющую посадку, затем переходят к дугам, влияющим главным образом на форму. Обратный порядок часто создаёт каскадную ошибку по всей детали.

Для маршрутов, где сочетаются перфорация, подрезка и гиб, полезно увязывать техпроцесс с участком радиусной гибки профильной трубы ещё на этапе подготовки. Тогда базовые метки, безопасные зоны и последовательность операций закладываются под реальный маршрут изготовления и реальные ограничения оснастки.

Прокладки и защита лицевых поверхностей

Прокладки решают сразу две задачи: защищают внешний вид и гасят локальную агрессию контакта инструмента. На окрашиваемых, нержавеющих и декоративных деталях след рядом с отверстием становится отдельным видом брака. Подбирать прокладку нужно по материалу, усилию и чувствительности поверхности, с обязательным пробным прогоном на образце.

Контроль без 3D

Шаблон по шагу и «световая» проверка

Точный контроль перфорации после гибки возможен без тяжёлой измерительной системы. Для серии хватает шаблона по шагу, контрольных баз и «световой» проверки. Деталь прикладывают к шаблону, совмещают базовые точки и смотрят прохождение света по ряду отверстий или по контрольным окнам. Смещение центра становится видно сразу.

Быстрый замер диагонали и симметрии

Если деталь должна сохранять зеркальность или работать в паре с ответной рамой, полезно сразу мерить диагонали и симметрию между крайними контрольными отверстиями. Как только диагональ ушла, обычно уже есть проблема с разворотом профиля, базированием или последовательностью операций.

Что фиксировать в карте приёмки

Карта приёмки должна фиксировать главную базу, ориентацию лицевой стороны, радиус, угол, шаг между контрольными отверстиями, овальность критичных отверстий, диагонали и состояние поверхности в зоне контакта с оснасткой. Тогда спор о качестве переводится из оценочных фраз в измеряемые параметры.

Для первой партии полезно отдельно фиксировать номер оснастки, положение детали в приспособлении и факт прохождения пробного образца по шаблону. Эти записи занимают минуты, зато потом позволяют быстро понять, где возник срыв: в раскладке перфорации, в загрузке заготовки или уже в самой операции гиба.

ПараметрРискЧем проверять
Шаг между контрольными отверстиями Несовпадение крепежа Шаблон, штангенциркуль
Овальность отверстий Потеря посадки Калибр, штангенциркуль
Диагональ и симметрия Перекос изделия Рулетка, кондуктор
Состояние лицевой поверхности Следы оснастки Визуальный контроль

Сильный результат в такой работе строится на дисциплине маршрута. Отверстия выводят из активной зоны деформации, базы задают до первого гиба, оснастку подпирают по углам, контроль привязывают к функции детали. Тогда перфорированная профильная труба после гибки сохраняет и геометрию, и смысл своих отверстий.

Для комплексных деталей, где совмещены раскрой, формирование отверстий и последующая деформация, рационально заранее связать маршрут с услугой лазерной резки и гибки. Такой подход снижает число правок между участками и позволяет удерживать повторяемость без лишних корректировок уже после первой партии.
