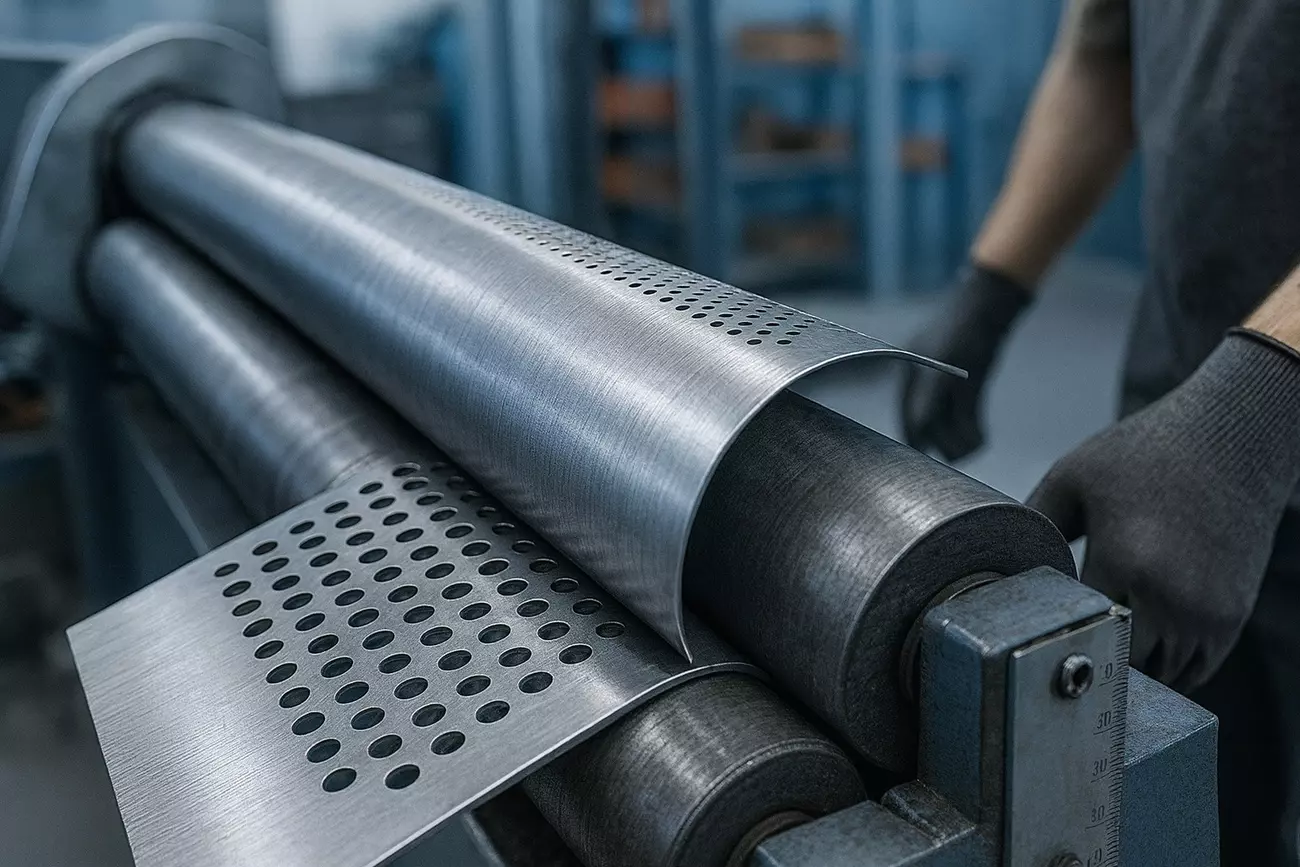

Гибка перфорированных деталей: риски и решения

Перфорация делает изделие легче и функциональнее, но при гибке именно отверстия становятся «инициаторами» трещин. В зоне растяжения металл разрывается по краям отверстий и тонким перемычкам, особенно при малом внутреннем радиусе и близком расположении перфорации к линии сгиба. Потому гибка перфорированного листа требует иной геометрии, мягкой оснастки и обязательной валидации на образцах.

Чем опасны отверстия у сгиба

Края отверстий концентрируют напряжения, а перемычки испытывают повышенную вытяжку. Риск растёт при крупном отверстии, тонком листе, высокой твёрдости сплава, неблагоприятном направлении проката. Типичные признаки перегруза — светлые растяжные полосы, «паутинка», затем надрыв по дуге наружного радиуса. Внутри угла возможны заломы и овальность отверстий.
Чтобы этого не произошло, исключаем отверстия у линии гиба, увеличиваем радиус, при необходимости делаем многоступенчатую гибку и применяем «разрядки», распределяющие деформацию.

Правила технологичности и переносы

Базовый принцип — в зоне гиба должны работать цельные участки металла. Минимальная дистанция от кромки ближайшего отверстия до линии гиба в типовых задачах берётся на уровне (Rвн + 2t)…(Rвн + 3t); для нержавейки добавляем ещё 1t запаса. Чем крупнее отверстие и плотнее узор, тем больше должен быть отступ и радиус.
Если по конструкции отверстие «прилипает» к сгибу, переносим его центр, сокращаем диаметр либо меняем форму: вытянутые овалы вдоль линии сгиба распределяют деформацию лучше, чем одиночные круглые отверстия поперёк. На узких полках используем «разрядку» — узкие продольные щели, снимающие пик напряжений. Когда перенести нельзя, проектируем технологические перемычки по траектории будущего сгиба (шириной 1–2t) и удаляем их после гибки. Ориентацию узора подбираем так, чтобы ряды перфорации пересекали линию сгиба, а не шли вдоль него; учитываем направление проката — поперёк обычно пластичнее.

Подбор радиуса и матрицы, пробные образцы

Чем больше внутренний радиус, тем ниже вытяжка перемычек. В воздушной гибке рабочий радиус следует за шириной V-образной матрицы: при выборе матрицы 6–8 толщин получаем ориентировочный Rвн порядка 0,16–0,2 от ширины окна. Для перфорированных деталей радиус разумно увеличить на 25–50% относительно «глухого» листа той же толщины.
Оснастка. Предпочтительны радиусный пуансон и широкая V-матрица с мягким заходом; для деликатных поверхностей — полиуретановые прокладки/вставки. Если перфорация попадает в зону контакта, помогает ступенчатый пуансон или прижимная планка, «мостящая» отверстия. Режим выбираем без «додавливания в упор»: воздушная гибка с учётом пружинения и, при необходимости, двумя проходами.
Пробные образцы обязательны: подбираем связку материал/толщина/радиус/матрица/угол на короткой серии, осматриваем зону растяжения под лупой, контролируем пружинение и овальность отверстий, фиксируем карту режимов для повторяемости.
Контроль качества в серии — стабильный шаг перфорации у полки, отсутствие микротрещин и «волны»; при требованиях к надёжности применяем капиллярный контроль.

Дополнительные меры. На алюминиевых сплавах и нержавеющих марках полезно притупить кромки отверстий (снять микро-заусенцы и острые кромки), чтобы уменьшить концентрацию напряжений; после лазерной резки — выполнить лёгкое шлифование зоны будущего наружного радиуса. Для перфорированных сеток и ПВЛ-листов учитывайте, что «нитки» материала уже вытянуты, поэтому отступ и радиус требуются больше стандартных.
План испытаний. Прогибаем серию купонов с шагом по радиусу и ширине V-окна: Rвн=t, 1,5t, 2t при V=6t и 8t; выбираем режим с наименьшей вытяжкой и приемлемым пружинением. Для стабильности задаём допуск на отступ отверстий и прикрепляем «карту режимов» к техпроцессу.

Мы в «МСК МЕТАЛЛ» придерживаемся этой логики: сначала технологичность чертежа и разумные переносы, затем корректная оснастка и только потом тираж. Такой подход позволяет гнуть детали с перфорацией без трещин и компромиссов по внешнему виду.
