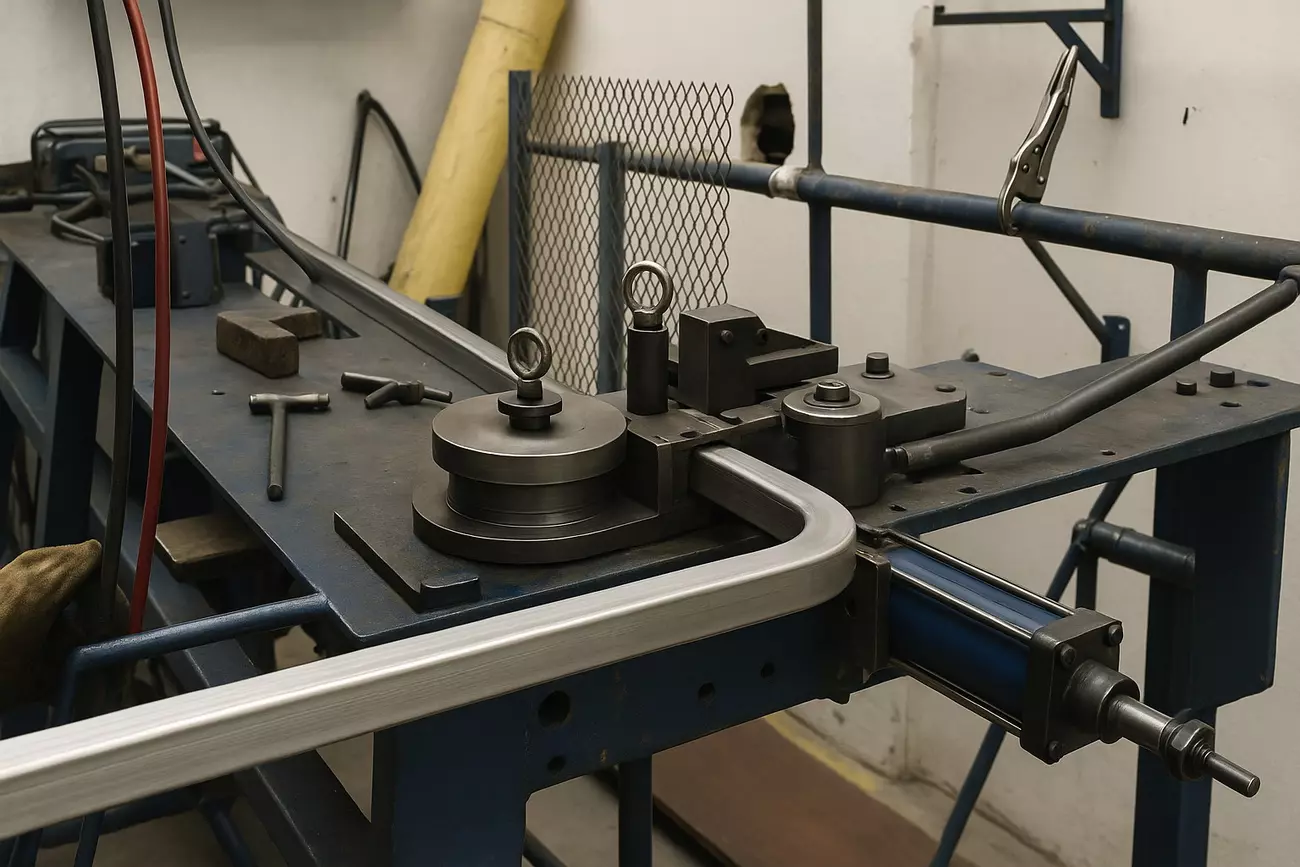

Гибка профильной трубы без заломов и потери формы: решение под задачу

Компания «МСК МЕТАЛЛ» ежедневно сталкивается с узкими радиусами, тонкими стенками и требованиями к чистой геометрии без складок. На результат влияют три фактора: правильно выбранный радиус под толщину и профиль, оснастка, которая поддерживает углы и стенки в зоне деформации, и последовательный контроль геометрии после гибки. Для задач с точной посадкой и аккуратными сопряжениями полезно заранее согласовать допуски и посмотреть практические примеры — об этом мы подробно рассказываем в материале о гибке профильной трубы.

Почему при гибке профильной трубы теряется форма

Что такое овальность и чем она опасна

Овальность — это изменение формы поперечного сечения, когда квадрат/прямоугольник превращается в «яйцо». В цеховой практике её оценивают по разнице диагоналей и отклонению сторон в зоне гиба относительно прямолинейного участка. Для общих конструкций терпима овальность до 8–10 %, но при посадках, стеклении, стыковках и облицовке нужны 3–5 % и ниже. Последствия — потеря жёсткости, сложные сопряжения, риски прожога в углах при сварке и заметные «полосы» после окраски.

Когда возникает сплющивание и изгиб по оси

Сплющивание — локальное оседание стенок на внутреннем радиусе. Причины: слишком малый R, недостаточная внутренняя поддержка, длинный свободный вылет за прижимом. Изгиб по оси («вертолёт») появляется из-за несимметричных зазоров в оснастке, неверной настройки прижима, разной жёсткости стенок и из-за сварного шва, попавшего на сторону с максимальными напряжениями.

Почему нельзя гнуть шов «внутрь»

Сварной шов — зона с изменённой структурой и остаточными напряжениями. Если шов оказывается на внутренней стороне радиуса (там, где сжатие), растёт риск морщин, вдавливания и микротрещин. Безопаснее располагать шов на нейтральной стороне (≈90° к плоскости гиба) или на внешней (при наличии внутренней поддержки). Это напрямую снижает дефектность и повышает повторяемость.

Какой радиус гибки безопасен для трубы с прямоугольным сечением

Формула минимального радиуса R/S

Для оценки минимально допустимого внутреннего радиуса используют соотношение Rᵥнут/S и допустимую деформацию растяжения/сжатия:
ε ≈ S/(2·Rᵥнут) → Rᵥнут ≥ S/(2·εдоп).
Для холодной гибки без нагрева разумно взять εдоп = 0,10–0,15. Отсюда практический ориентир:
Rᵥнут ≈ 3,5–5·S — «база», позволяющая избежать грубых дефектов.

Дополнительно проверяют отношение радиуса до осевой линии профиля к стороне профиля в плоскости гиба (CLR/D):

• без дорна: CLR/D ≥ 3–4;

• с дорном/выколоткой: CLR/D ≥ 2–2,5.
  Двойная проверка по R/S и CLR/D особенно важна для тонкостенных профилей.

Примеры для 20×20×2, 40×20×1.5 и т.д.

• 20×20×2 (сталь Ст3): Rᵥнут по R/S: 3,5–5·2 = 7–10 мм; CLR ≈ Rᵥнут + 0,5·S = 8–11 мм. Но по CLR/D (D=20) для стабильной формы лучше ориентироваться: с дорном 40–50 мм, без дорна 60–80 мм.

• 40×20×1,5 (гиб по стороне 40): Rᵥнут: 3,5–5·1,5 = 5–8 мм. При этом D=40 → по CLR/D с дорном ≥ 80–100 мм, без дорна ≥ 120–160 мм. Формально малый R «проходит» по толщине, но приводит к овальности — решает именно отношение к стороне профиля.

• 60×40×2 (по 60): для серии без следов деформации: с дорном CLR/D ≥ 2,5 → ≥ 150 мм; без дорна ≥ 3,5 → ≥ 210 мм.

Вывод: R/S — это «красная черта» по материалу, а форму сохраняет CLR/D. Для задач с малым радиусом и строгой геометрией разумнее рассматривать технологию радиусной гибки профильной трубы на соответствующей оснастке.

Что происходит при недопустимом R

При слишком малом радиусе внутренний слой сморщивается, углы «раскрываются», диагонали «разъезжаются». На серии это приводит к нарастающей овальности и кручению. Правка ухудшает структуру металла и заметна после окраски. Оптимальный путь — изначально подобрать радиус и оснастку под конкретный профиль и толщину.

Оснастка, которая не деформирует трубу

Дорн с поддержкой углов

Дорн — внутренняя опора в зоне гиба. Для профтруб применяется дорн с профилированной головкой, поддерживающей углы. На тонких стенках эффективен секционный (разрезной) дорн — он лучше повторяет геометрию и снижает овальность. Правильный выбор профиля дорна даёт чистый внутренний радиус и аккуратные углы без «залома».

Роликовый прижим или фиксатор?

Прижим удерживает трубу в матрице и предотвращает скольжение. Роликовый прижим снижает трение и риск задиров (важно для окрашенных/оцинкованных труб). Жёсткий фиксатор обеспечивает стабильное начало гиба и повторяемость, но требует точной настройки зазоров. Часто используют комбинацию: ролик на подаче, фиксатор ближе к зоне гиба — так уменьшаются риски кручения.

Матрица с профилем под трубу: как работает

Матрица-колодка с выточкой под конкретный профиль распределяет давление по плоскостям, а не по двум линиям касания. Итог — меньше выдавливания стенок, чище внутренний радиус, лучше повторяемость угла. Для геометрически «капризных» профилей применяют направляющие щеки, препятствующие кручению.

Как контролировать геометрию после гибки

Проверка овальности и отклонения по диагонали

Экспресс-контроль — измерение диагоналей в зоне гиба и на прямолинейном участке. Разница должна укладываться в допуск чертежа (в рабочей норме производства для типоразмеров 20–60 мм — ориентир до 1–2 мм). Овальность считают по разности «большой» и «малой» сторон; на тонкостенных профилях помогает контрольная втулка или шаблон-окно: если деталь проходит свободно и без задиров — форма близка к номиналу.

Контроль угла и радиуса гибки

Угол проверяют угломером с опорой на прямые участки, радиус — радиусными шаблонами или сопоставлением с эталонной матрицей. Для серии удобен контролеп — плита со штифтами и радиусной кромкой, на которой деталь сразу «читает» соответствие углу, радиусу и плоскостности.

Когда стоит использовать шаблон

Шаблон обязателен, если деталь «вписывается» в смежные узлы: стеклопакеты, облицовки, мебельные фасады, ограждения. Мастер-шаблон из фанеры или листа с фрезерованной кромкой упрощает согласование с заказчиком и хранится для повторных серий — это экономит время на перезапусках.

Что влияет на серийность и повторяемость

Как избежать накопления ошибки в серии

Главные источники дрейфа — пружинение и изменение трения в процессе. Практические шаги:

• зафиксируйте последовательность операций (длина захвата, подача, пауза перед выгибом);

• сделайте пробную серию 3–5 шт. и запишите фактическое пружинение для этой партии материала;

• контролируйте температуру оснастки: при нагреве меняется трение — корректируйте усилие/подачу;

• проверяйте износ роликов и зазоры к середине и концу смены.

Чем полезен упорный шаблон

Упорная линейка с контрольными штифтами задаёт точку начала гиба и фиксирует разгиб на пружинение. При смене оператора и перезапусках такой шаблон обеспечивает одинаковую геометрию без долгой переналадки.

Советы по маркировке и фиксации позиции

• Отмечайте центральную риску и точку начала гиба (маркером/керном) — ускоряется установка, снижается брак.

• Помечайте расположение сварного шва и выдерживайте оговорённое положение (нейтраль/наружу).

• Для изделий с несколькими гибами используйте алфавитные метки (А, Б, В) и схему в карте операции — меньше путаницы.

• Ведите паспорт серии: марка и партия металла, фактический радиус, пружинение, номер оснастки, оператор — повтор запускается предсказуемо.

Что важно запомнить

1. Минимальный радиус проверяйте двумя критериями: R/S ≈ 3,5–5 и CLR/D по профилю.

2. Сварной шов не размещайте на внутреннем радиусе.

3. Результат делает оснастка: дорн с поддержкой углов, профильная матрица, корректный прижим.

4. Контроль — это не формальность: диагонали, овальность, угол, радиус, контролеп/шаблон.

5. Серийность держится на повторяемых действиях: стабильная подача, учёт пружинения, упорные шаблоны, маркировка, паспорт партии.

Если нужно обсудить узкий радиус, особую марку стали или сложное сопряжение с облицовкой, команда «МСК МЕТАЛЛ» предложит технологичный вариант под ваш профиль. Смотрите также общую услугу по гибке труб — подберём оборудование и оснастку под задачу и обеспечим предсказуемую геометрию на всей серии.
