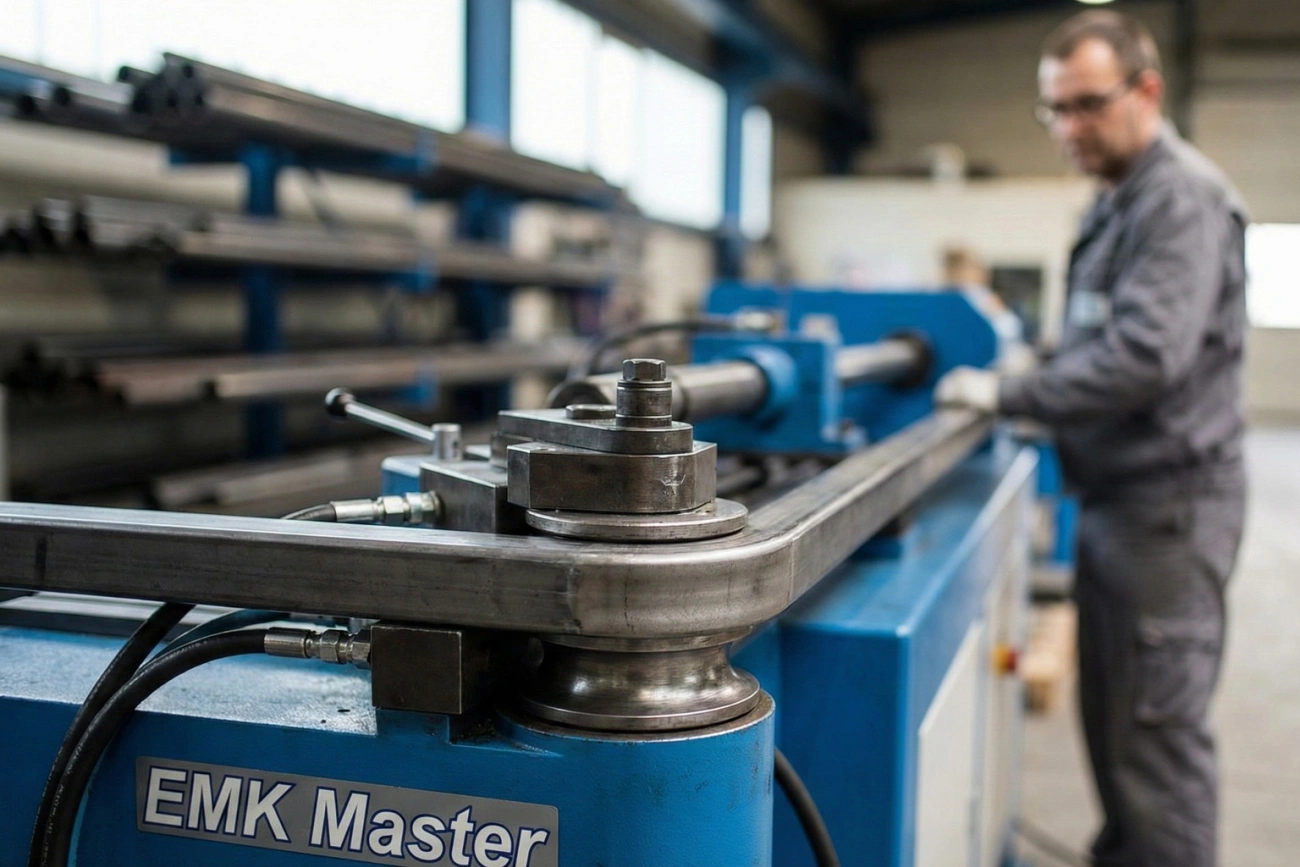

Гибка прямоугольной трубы: чистая геометрия без смятия и винта

Прямоугольная труба выглядит «простой» только на чертеже: четыре грани, два размера, всё понятно. На производстве она быстро показывает характер — и именно поэтому её гибка чаще заканчивается не радиусом, а набором типовых дефектов: смятием узкой полки, «винтом» по длине, завалом граней и потерей диагонали. В итоге деталь вроде бы согнута, но в сборке не встаёт: примыкания расходятся, стойки не ловят плоскость, отверстия не совпадают, а визуально — «криво», хотя радиус «почти тот».

Мы в МСК МЕТАЛЛ относимся к гибке прямоугольного профиля как к задаче по удержанию геометрии, а не как к «согнуть по радиусу». Ниже — практические причины, почему прямоугольник капризнее, какую оснастку имеет смысл требовать у подрядчика и как выстроить порядок гибов, чтобы деталь выходила чистой, без смятия и без скручивания.

Почему прямоугольник «капризнее»

Разная жёсткость по полкам

У прямоугольной трубы две оси жёсткости. При изгибе в одной плоскости одна грань работает как «высокая стенка», другая — как «низкая полка». Даже при одинаковой толщине стенки сопротивление изгибу различается: одна сторона держит форму, другая легче уходит в локальную потерю устойчивости. Отсюда типичный сценарий: радиус набрали, но наружная полка растянулась и «потянула» углы, внутренняя полка получила локальное смятие, а грани стали «ромбом».

Для понимания масштабов деформаций полезна простая геометрия дуги: при угле гиба θ (в радианах) длины наружной и внутренней траекторий отличаются: Lнаруж = (R + H/2)·θ, Lвнутр = (R − H/2)·θ, где H — высота профиля в плоскости изгиба. Разница ΔL = H·θ — это «запрос» на растяжение/сжатие материала. Чем выше профиль и чем больше угол, тем сильнее требования к поддержке сечения.

Узкая полка как «слабое место»

Если изгиб выполняется так, что узкая полка оказывается в зоне максимальных напряжений (особенно на внутренней стороне дуги), она чаще всего и «ломается» первой — не в смысле разрыва, а в смысле формы: появляется складка, «гармошка», локальный залом. Это не косметика: складка меняет сечение, снижает несущую способность и часто мешает последующим операциям — от порошковой окраски до сборки в кондукторе.

Практический вывод: ориентация профиля в станке — не второстепенный параметр. Иногда достаточно повернуть трубу на 90°, чтобы дефект ушёл, потому что нагрузка перераспределяется между полками. В техническом задании это лучше фиксировать прямо: «гнуть так, чтобы высота 40 мм была в плоскости радиуса», либо «узкая сторона 20 мм — наружу/внутрь дуги», а не оставлять трактовку на «как получится».

Ошибки ориентации и базирования

Винт (скручивание) почти всегда начинается с базирования: профиль зажат не по одной и той же грани на всей партии, труба имеет небольшой исходный «пропеллер», или прижим/направляющие дают несимметричную реакцию. Для круглой трубы это часто прощается — сечение осесимметрично. Для прямоугольной — нет: малое вращение по оси мгновенно превращается в уход плоскости и потерю диагоналей.

Ещё одна типовая ошибка — путаница с «полками»: когда на чертеже радиус указан по наружной стороне, а в производстве считают по оси; или когда «радиус по внутренней грани» интерпретируют как «радиус по дорну». Чтобы избежать этого, стоит заранее согласовать, что именно измеряем: Rвнутр, Rнаруж или Rпо оси. Связь между ними однозначна: Rнаруж = Rпо оси + H/2, Rвнутр = Rпо оси − H/2. Этот простой пункт экономит больше нервов, чем любые красивые формулировки в описании услуги.

Оснастка и поддержка

Дорн с опорой углов

Дорн — это «страховка» от смятия на внутренней стороне радиуса и от «провала» углов. Для прямоугольного профиля дорн важнее, чем для многих круглых труб, потому что углы — концентраторы напряжений, а узкая полка быстро теряет устойчивость. Хорошая дорновая оснастка не просто подпирает стенку, а удерживает сечение так, чтобы углы не «срезались» и не превращались в мягкий радиус там, где по проекту нужен чёткий прямоугольник.

Если вы сравниваете подходы к похожим задачам, полезно ориентироваться на принципы, которые применяются в гибке профильной трубы: без внутренней поддержки «красивый» радиус часто получается только визуально, а геометрия сечения уходит. Для прямоугольника эта закономерность проявляется ещё жёстче.

Из инженерной практики: минимальный радиус без критической потери формы — это не магическое число, а функция геометрии и материала. В качестве ориентиров часто используют связь с высотой профиля: Rmin ≈ k·H, где коэффициент k зависит от стали/алюминия, толщины стенки, качества дорна и прижима. Чем ближе вы подходите к малым радиусам, тем сильнее возрастает цена ошибки в оснастке и настройке.

Прижим, который не оставляет следов

Прямоугольная труба в гибке контактирует с оснасткой по граням. Неправильный прижим оставляет «насечку», вмятины, следы протяжки или локальные «пятна» от перераспределения давления. Для декоративных деталей (перила, каркасы мебели, элементы интерьера) это становится браком уже на этапе визуального контроля, а для силовых рам — может стать концентратором напряжений и точкой старта микротрещин в зоне растяжения.

Требование «без следов» достигается не обещанием, а технологией: чистые вкладыши, правильная геометрия губок, достаточная площадь контакта, контролируемое усилие прижима и отсутствие смещения профиля в момент гиба. Отдельная дисциплина — чистота поверхностей: стружка или окалина между губкой и трубой мгновенно превращаются в вдавленный «штамп».

Ограничители от бокового уноса

Боковой унос — это уход профиля в сторону относительно плоскости гиба. У прямоугольной трубы он часто связан с несимметричной реакцией по широкой и узкой полкам. Если ограничителей и направляющих нет или они выставлены формально, деталь начинает «гулять» уже на первых градусах, а на выходе мы получаем и винт, и разную высоту полок по дуге.

Технически задача решается комбинацией: направляющие, упоры по базе, правильный подвод дорна и корректная «линия протяжки». Там, где требуется стабильная повторяемость по серии, эта часть важнее, чем попытки «дожать» деталь в конце гиба. Если у вас изделие относится к радиусным элементам каркаса и критичны сопряжения по дуге, логично заранее обсуждать подход, близкий к радиусной гибке профильной трубы: контроль плоскости и фиксация базы — обязательные условия, иначе геометрия «плывёт» от детали к детали.

Порядок гибов для чистой геометрии

С чего начинать, чтобы не «сломать» последнюю дугу

Когда на детали несколько гибов, главная ловушка — сделать первый гиб так, что второй уже невозможно повторить в нужной плоскости без паразитного кручения. Прямоугольник реагирует на переустановку сильнее: любая неточность опоры по грани превращается в уход плоскости. Поэтому порядок обычно строят от базового гиба, который задаёт ориентацию детали в сборке (условно «главная дуга»), к вторичным гибам, где важно попасть по размеру, но допускаются более мягкие требования по визуальному восприятию.

Практическое правило для ТЗ: фиксируйте базу. Если деталь после первого гиба должна ложиться на стол по конкретной грани — так и пишите. Иначе мастер будет базировать «как удобнее», а вы получите то самое ощущение, что «вроде бы всё по размерам, но не собирается».

Чтобы оценивать риск «сломать» последнюю дугу, полезно заранее считать запас по длине прямых участков под зажим/прижим. Если зажимная зона попадает слишком близко к зоне деформации, прижим начнёт «перетягивать» грань и оставит следы либо даст локальную овальность/ромбовидность. Это особенно критично на коротких деталях и при гибке близко к торцу.

Компенсация пружинения по граням

Пружинение — это возврат угла после снятия нагрузки. Для прямоугольной трубы оно проявляется не только по углу, но и по форме сечения: грани пытаются вернуться, углы «расползаются», диагональ уходит. Важно понимать: пружинение по широкой и узкой полкам может отличаться, потому что жёсткость разная. Поэтому компенсация «одним числом» по углу без учёта ориентации профиля часто даёт плавающий результат.

В корректном процессе делают пробный гиб на образце из той же партии и той же ориентации, фиксируют фактический угол после разгрузки и вводят поправку в программу/настройку. Если деталь ответственная, лучше отдельно согласовать, какой параметр первичен: угол, радиус по оси или геометрия сечения. В реальном производстве иногда приходится выбирать приоритет — и это нормально, если выбор сделан осознанно.

Для расчётного понимания можно держать в голове простую зависимость: чем больше R относительно высоты H и чем толще стенка, тем стабильнее результат; чем меньше радиус и чем «тоньше» профиль, тем выше вклад пружинения и тем строже требования к поддержке. А значит, «компенсация» — это не хитрость мастера, а обязательная технологическая операция.

Проверка диагонали и плоскости

Если задача звучит как «чистая геометрия», контроль не может ограничиваться радиусом. Для прямоугольной трубы критичны минимум три проверки:

• Плоскость (нет ли винта): деталь кладут на контрольную плоскость и проверяют опирание по базе, а также высоту отрыва по углам на дуге и на прямых участках.
• Диагональ (нет ли «ромба»): измеряют диагонали сечения на контрольных сечениях до и после радиуса. Если диагонали «уехали», в сборке начнутся проблемы с посадкой и примыканиями.
• Ширина/высота по дуге: особенно на внутренней стороне радиуса, где смятие может быть неочевидным, но геометрически значимым.

Эти проверки важны ещё и потому, что они задают язык согласования качества между заказчиком и производством. Когда вместо «криво» появляются конкретные параметры — «есть винт», «потеря диагонали», «узкая полка смята» — технологу проще корректировать процесс: менять ориентацию, дорн, прижим, последовательность гибов.

Если вам нужен комплексный подход по задачам гибки и подбору технологии под изделие (одиночное или серия), ориентиром может служить профильный раздел гибки труб: в подобных работах решает не один «красивый» радиус, а управляемая геометрия на выходе.

В гибке прямоугольной трубы нет мелочей. Чистая дуга без смятия и без винта получается тогда, когда совпали три вещи: правильная ориентация профиля, адекватная поддержка сечения (особенно углов и внутренней зоны радиуса) и продуманный порядок гибов с контролем плоскости и диагонали. Именно это отличает деталь, которая «просто согнута», от детали, которая спокойно собирается в изделие без подгонки и без стыда за геометрию.
