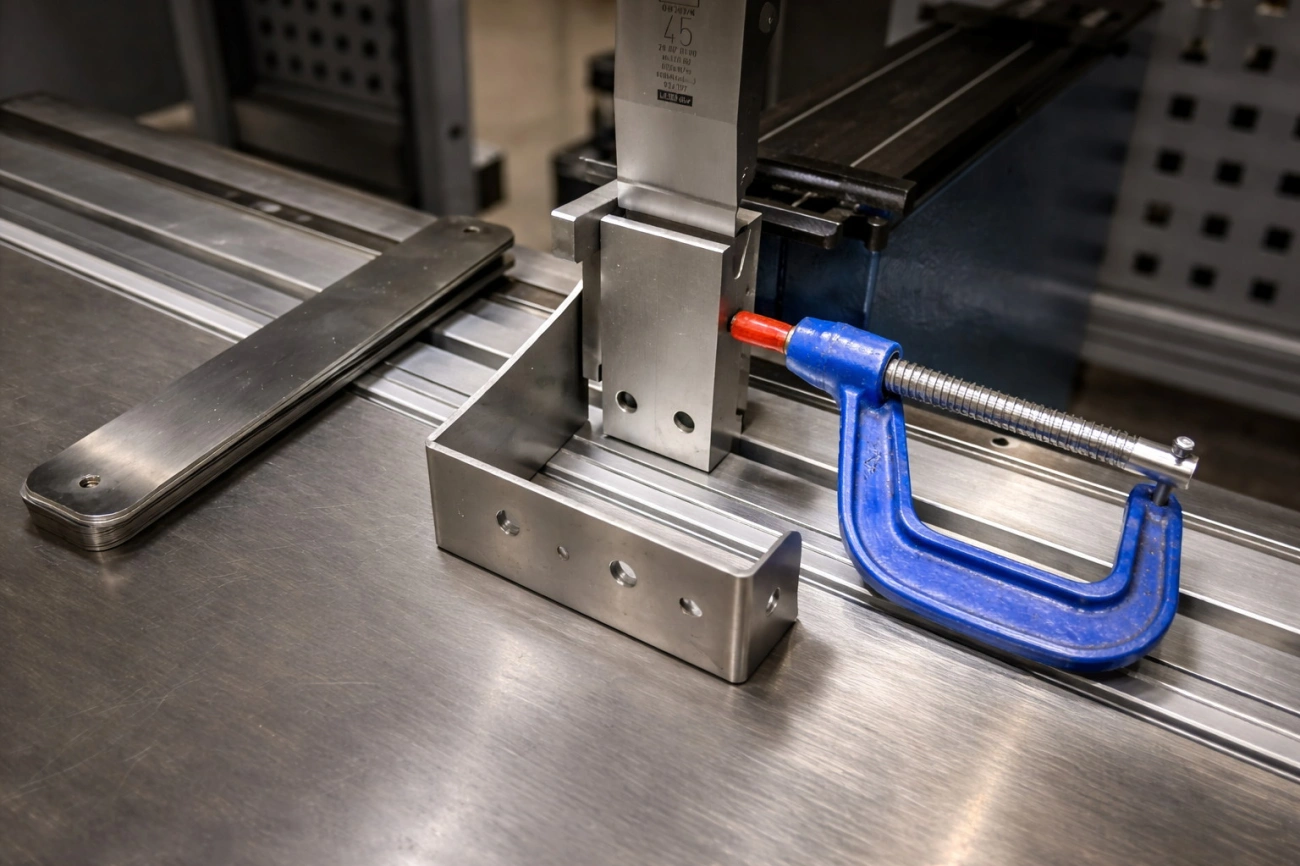

Гибка сложных кронштейнов: порядок операций и контроль отверстий

Сложный кронштейн — это почти всегда история про «несколько операций, одна база и много шансов потерять точность». Плоская заготовка выглядит очевидно, а после двух‑трёх гибов внезапно не сходятся отверстия, плоскости начинают «гулять», а крепёж перестаёт садиться без подгонки. В производстве это опасный сценарий: партия уходит в доработку, сроки сжимаются, а виноватым обычно объявляют то развертку, то станок, то материал.

На практике причина чаще приземлённая: неправильно рассчитана развёртка (или K‑factor), выбран не тот порядок операций, а отверстия оказались слишком близко к зоне пластической деформации. В МСК МЕТАЛЛ мы относимся к кронштейнам как к сборочной детали: сначала фиксируем базы и логику контроля, потом считаем металл и только затем «гнём красоту». Такой подход держит геометрию и отверстия в допусках, даже когда форма кажется неудобной.

Где срывается точность

Ошибка развёртки и K-factor

Любая развертка опирается на допущение: где в толщине листа проходит нейтральный слой при гибке. На коротких фланцах и «ломаных» кронштейнах даже небольшое смещение нейтрали превращается в миллиметры по отверстиям и по общей длине. Типовая ошибка — взять K‑factor «по умолчанию» из таблицы или из чужой карты, не учитывая материал, радиус инструмента и реальную технологию.

Для инженерного понимания удобно держать в голове базовую формулу припуска на гиб (bend allowance): BA = (π/180) × A × (R + K × t), где A — угол гиба, R — внутренний радиус, t — толщина, K — коэффициент положения нейтрального слоя. Если K выбран «слишком оптимистично», фланцы получаются короче/длиннее, а отверстия, привязанные к кромке, уезжают.

Практическая рекомендация для серийного изготовления: не спорить о «правильном» K, а фиксировать его как технологический параметр под связку материал + толщина + радиус пуансона + V‑матрица + усилие/режим. После первой отработки K превращается в элемент карты настроек, а не в теорию.

Порядок гибов: потеря базы на 2–3-м шаге

Когда кронштейн имеет 3–5 гибов, критична не только развёртка, но и последовательность формовки. Если на первом шаге деталь уверенно ложится в упор, а на втором уже опирается на ранее сформированный фланец, то «база» смещается вместе с упорами. Итог типичный: первый гиб «красивый», третий в допуске по углу, но отверстия относительно сборочных плоскостей уплывают.

Инженерная логика здесь простая: база должна быть одна и та же от первой операции до контроля. Поэтому порядок гибов проектируется так, чтобы ключевые упоры работали по плоскости, которая существует до гибки, либо по специально оставленной технологической базе (язычок/полка/контур). Если такой базы нет — её нужно заложить в конструкцию или технологию, иначе «ловить» отверстия после третьего гиба придётся подбором и подгибом.

Перфорация «в зоне гиба»

Отверстия и перфорация, попавшие в зону гиба, — главный источник сюрпризов. В гибочной зоне металл растягивается снаружи и сжимается внутри; вокруг отверстия возникает локальная концентрация напряжений. В результате меняется форма (овальность), появляются микротрещины на покрытии, а реальная позиция центра отверстия относительно базовой кромки уходит сильнее, чем это видно на плоской заготовке.

Если конструкция заставляет держать отверстие близко к линии гиба, важно заранее оценить минимальные расстояния. В большинстве практических случаев безопаснее держать отступ от линии гиба не меньше 2t–3t до края отверстия, а для крупных отверстий и высоких требований к покрытию — увеличивать запас. Это не универсальная «табличная истина», но хороший старт, который резко снижает риск брака.

Проектирование без сюрпризов

Перенос отверстий из линии гиба

Самый дешёвый способ сохранить точность — перенести отверстия из зоны деформации туда, где металл работает «как лист». Если сборка требует крепёж рядом с фланцем, часто помогает приём: сместить отверстие в плоскость, которая не гнётся, а рядом добавить паз/окно под инструмент или под доступ к метизу. Второй вариант — изменить конфигурацию фланца (например, сделать короткую технологическую полку) и перенести отверстия на неё.

На этапе подготовки к производству это особенно удобно, когда заготовка режется лазером: корректировки в чертеже почти не влияют на стоимость, если не усложняют контур радикально. Именно поэтому для сложных кронштейнов логично рассматривать связку операций «контур + отверстия + гибы» как единый маршрут — например, в формате лазерной резки и гибки с едиными базами и единой картой контроля.

Компенсации под покрытие

Если деталь уходит в порошковую окраску, цинкование или другое покрытие, «попасть в сборку» становится сложнее не из-за эстетики, а из-за толщины слоя и поведения кромок. На плоскостях слой почти равномерен, а в зоне кромок и отверстий возможно нарастание. Для кронштейнов с посадкой по отверстиям это означает риск: крепёж начинает идти «внатяг», а при монтаже сбивается позиция.

Компенсации под покрытие закладываются в проектировании двумя путями: либо технологическими допусками (расширение отверстий/пазов), либо изменением требований к классу посадки. В качестве ориентиров по расчёту: если ожидаемая суммарная толщина покрытия на диаметре даёт прибавку ΔD, то минимально разумное расширение отверстия — не меньше ΔD, а для сборок «в поле» часто закладывают запас дополнительно. Важно фиксировать это в документации, чтобы компенсации не превращались в самодеятельность на участке.

Единые базы для всех операций

Для сложного кронштейна «единая база» — это не красивый термин, а конкретное решение: по каким кромкам и поверхностям вы будете позиционировать деталь при резке/снятии фаски/гибке/контроле. Если на каждом шаге база меняется, допуски складываются. Если база одна, вы контролируете накопление ошибок и можете быстро локализовать проблему.

В рабочей практике удобно выделять: (1) базовую кромку (обычно самая длинная прямая), (2) базовую плоскость (сторона листа/детали, которая всегда опирается), (3) контрольные размеры до отверстий. И уже от этого строить маршрут гибки и оснастку. Когда проект подразумевает много повторов, рационально делать гибку на оборудовании с повторяемостью и стабильной геометрией упоров — например, на чпу‑гибке металла, где карта настроек и корректировки сохраняются как часть техпроцесса.

Контроль на каждом шаге

Эталон и карта настроек

Для BOFU‑задач клиент обычно ожидает не рассказ о «качестве», а управляемость результата: если сегодня сделали 20 деталей, завтра должны сделать ещё 200 одинаковых. Это решается эталоном (утверждённой деталью) и картой настроек, где зафиксированы фактические параметры: инструмент, V‑матрица, прижим, последовательность гибов, углы/перегиб, корректировки упоров, фактический внутренний радиус.

С точки зрения контроля это означает: после каждого изменения (толщина партии, другой поставщик металла, другой инструмент) переснимается одна‑две контрольные точки, а не «перепроверяется всё». Простейший и очень полезный KPI — отклонения по ключевым базовым размерам: δ = |Xфакт − Xном| (в мм) и относительная ошибка δ% = |Xфакт − Xном| / Xном × 100% для длинных базовых размеров. Когда эти значения фиксируются, спор «почему не сошлось» превращается в разбор конкретного шага.

Шаблоны под отверстия и углы

Контроль отверстий после гибки — самая чувствительная часть. Измерять каждый диаметр штангенциркулем полезно, но часто не отвечает на главный вопрос: совпадает ли положение отверстий с базами. Поэтому в цеховой практике сильнее работают шаблоны и калибры: пластина с контрольными штифтами, кондуктор под два‑три критичных отверстия, угловой шаблон под фланец.

Смысл этих приспособлений — быстро ловить системную ошибку. Если штифты не входят на одной и той же операции — значит, «уехала» база или развёртка. Если не входит только одно отверстие — вероятен локальный дефект (деформация, смещение при резке, заусенец). Для сложных кронштейнов, где отверстия работают как сборочные, такой контроль экономит часы на каждую партию.

Приёмка 1-й/10-й детали, чтобы не терять партию

Самый дорогой брак — тот, который обнаружили в конце. Поэтому рациональная схема приёмки выглядит так: первая деталь — полный контроль по карте; дальше контрольная 10‑я (или другая периодичность, согласованная под риск). Если деталь сложная и чувствительная к материалу, периодичность увеличивают на старте партии и снижают после стабилизации процесса.

Здесь важно одно: контроль должен проверять не «всё подряд», а то, что реально влияет на сборку. Обычно это: (1) расстояния от базы до ключевых отверстий, (2) углы фланцев, (3) параллельность/перпендикулярность опорных плоскостей, (4) отсутствие овальности и заусенцев в критичных отверстиях. Для согласования требований удобно заранее описать, какой документ будет итоговым: протокол замеров, фотофиксация на эталоне, перечень допусков. Такой формат дисциплинирует обе стороны и исключает спор «мы думали, что это не важно».

Если вы подбираете маршрут производства и хотите исключить сюрпризы по геометрии и отверстиям, начинайте с технологии, а не с догадок: продумайте базы, порядок гибов и контрольные точки. А когда потребуется изготовление — ориентируйтесь на исполнителя, который умеет вести процесс от заготовки до протокола. В рамках гибки металла мы как раз так и работаем: фиксируем базы, отрабатываем эталон и удерживаем повторяемость партии через карту настроек и контроль на шаге, а не «на финише».
