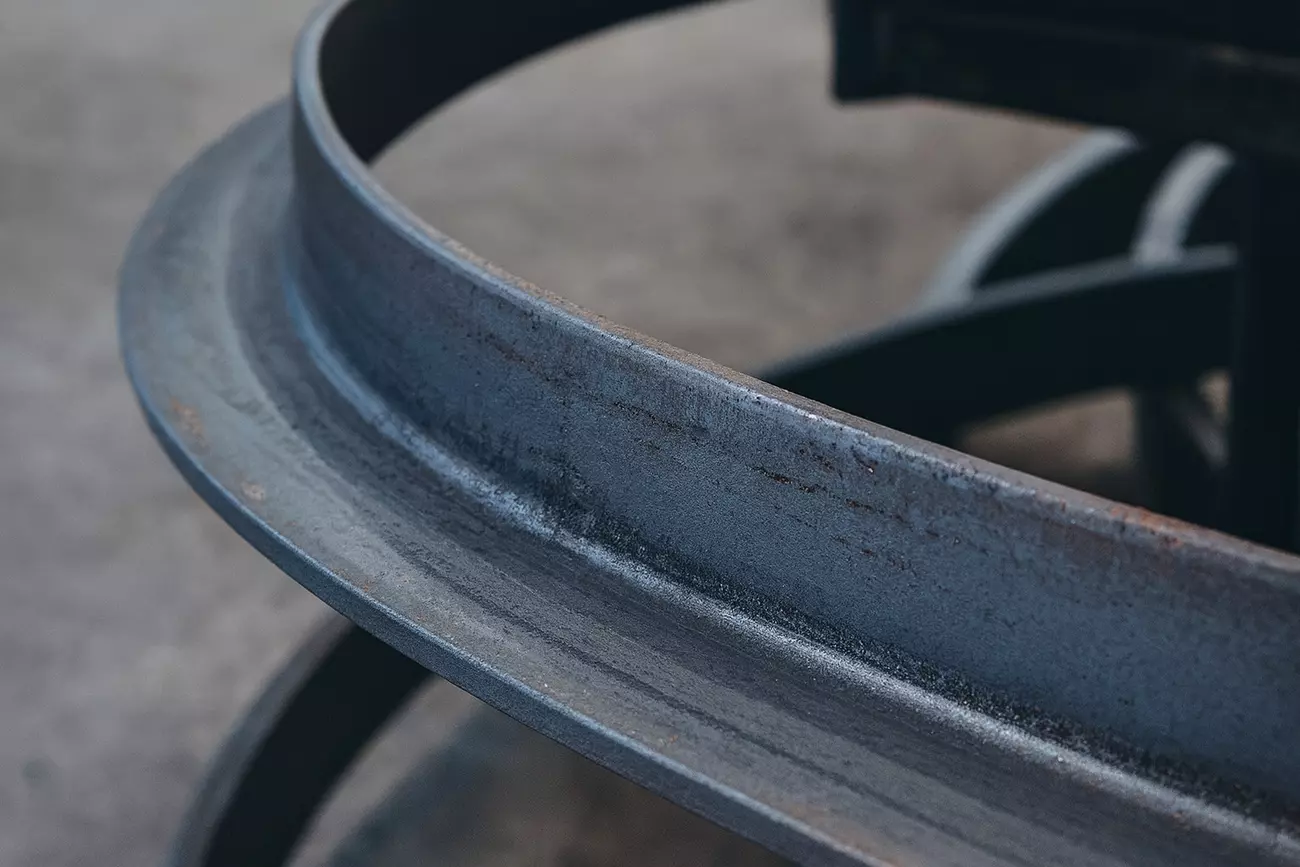

Гибка стального уголка: практические способы

Уголок кажется простым профилем, пока не приходит время задать ему точный радиус. Полки стремятся смяться, кромки — треснуть, а геометрия «ведёт» даже при небольшом усилии. В «МСК МЕТАЛЛ» мы ежедневно решаем такую задачу для строительных, архитектурных и производственных объектов. Ниже — сжатый, но практичный разбор, как согнуть уголок без сюрпризов: когда подойдёт холодная гибка, когда выручит нагрев и в каких случаях оправдана технология с надрезами и последующей сваркой.

Что влияет на выбор метода: толщина, радиус

На технологию сильнее всего влияют:

• Толщина и ширина полок. Чем толще металл и шире полка, тем выше сопротивление деформации и риск гофр и заломов.

• Требуемый радиус. Малые радиусы на толстом профиле часто требуют нагрева либо надрезов со сваркой.

• Ориентация изгиба. Внутренняя полка работает «на сжатие» и быстрее сминается — ей нужна опора и радиусные ролики.

• Точность и внешний вид. Для видимых элементов важны отсутствие гофр, минимальная овальность и чистая поверхность без окалины.

• Объём работ. Разовые операции можно выполнить в тисках и на простых приспособах; серийные — на валковых профилегибах или прессах с оснасткой.

Итог: чем больше толщина и меньше радиус, тем вероятнее, что гибка металлического уголка потребует горячего способа или «надрезы + сварка». Для средних радиусов и тонких/средних толщин чаще выбирают холодный метод.

Три способа гибки

Холодная на станке и в тисках

Классика для большинства задач. Применяют трёхвалковые профилегибы (вальцы) с радиусными роликами или гибочный пресс с направляющими упорами. В единичных случаях допустимо работать в тисках по шаблону с плавным протягом.

Плюсы:
— Чистая поверхность без окалины;
— Стабильная геометрия при правильной оснастке;
— Экономично при сериях.

Риски и как их нивелировать:
— Пружинение: гните с небольшим «перебором», затем доводите до угла.
— Гофры на внутренней полке: используйте ролики с опорой полки, избегайте точечной нагрузки кромкой.
— Овальность/скручивание: контролируйте параллельность роликов, задавайте плавный, равномерный ход, работайте партиями с пробной деталью.
— Следы инструмента: применяйте гладкие, радиусные ролики и защитные накладки.

Когда выбираем: средние и большие радиусы, тонкие и средние толщины, высокие требования к внешнему виду.

Горячая с нагревом

Горячая гибка уголка снижает сопротивление деформации и позволяет безопасно делать малые радиусы на толстой стали. Нагрев выполняют равномерно по зоне будущего изгиба газовой горелкой или индукционным нагревом, перемещая пламя, чтобы не «пережечь» кромку. Сгиб — плавный, без рывков; после формирования радиуса — медленное воздушное охлаждение (без «закалки» водой).

Плюсы:
— Работа c толстыми профилями и малыми радиусами;
— Снижение риска трещин и заломов.

Ограничения:
— Окалина и изменение цвета поверхности, последующая зачистка;
— Возможное локальное снижение прочности из-за отпуска — учитывайте это в расчёте;
— Требуется опыт равномерного прогрева.

Когда выбираем: толщина и/или радиус не позволяют качественно согнуть уголок «вхолодную», при этом важно избежать надрезов и швов.

Надрезы и сварка

Метод для экстремально малых радиусов и сложных конфигураций. На внутренней стороне делают серию V-образных надрезов (глубина рассчитана так, чтобы наружная полка оставалась несущей «петлёй»). Загиб выполняют по шаблону до точной формы, далее каждый надрез проваривается с полным проплавлением, швы зачищаются и защищаются от коррозии.

Плюсы:
— Геометрия «как на чертеже», минимальный радиус почти без ограничений;
— Повторяемость формы при серийном шаблоне.

Минусы:
— Наличие сварных швов и термически влияемой зоны;
— Повышенные требования к антикоррозионной защите;
— Локальное снижение несущей способности.

Когда выбираем: декоративные элементы, малонагруженные узлы, либо силовые детали, где швы рассчитаны и усилены (например, накладками/косынками).

Как избежать трещин и заломов

• Держите разумный радиус. Чем толще металл, тем крупнее внутренний радиус — так снижается риск микротрещин и гофр.

• Опирайте внутреннюю полку. При гибке обеспечьте поддержку зоны сжатия — роликом или радиусной матрицей.

• Работайте равномерно. Плавный протяг и мелкий шаг деформации лучше, чем «разовый» рывок.

• Делайте пробу. Перед серией согните короткий образец той же партии металла — увидите пружинение и поведение кромок.

• Не перегибайте многократно. Многократное разгибание ускоряет накопление повреждений.

• Следите за кромками. Удаляйте заусенцы перед гибкой, контролируйте отсутствие надрезов-концентраторов на внутренней стороне.

• Горячий способ — с контролем. Прогрев равномерный, без локального «выжигания» кромки; охлаждение спокойное, в воздухе.

• Сварка — по правилам. Полный проплав надрезов, зачистка, грунт-эмаль с усиленным вниманием к зоне швов.

• Контроль после гибки. Проверяйте угол, радиус, «скрутку», отсутствие продольных волн; при необходимости — правка и калибровка.

Если кратко: способы гибки уголка выбирают не «по привычке», а по сочетанию толщины, радиуса и требований к виду/прочности. Холодная гибка — для «чистых» радиусов и серий, горячая — когда толщина и малый радиус диктуют нагрев, надрезы со сваркой — для предельной геометрии или сложных форм.

Команда «МСК МЕТАЛЛ» подберёт технологию под вашу задачу, изготовит шаблоны, обеспечит точный радиус и аккуратную поверхность — от единичной детали до партии. Обсудим чертёж и подскажем, как согнуть уголок оптимально по срокам, бюджету и ресурсу конструкции.
