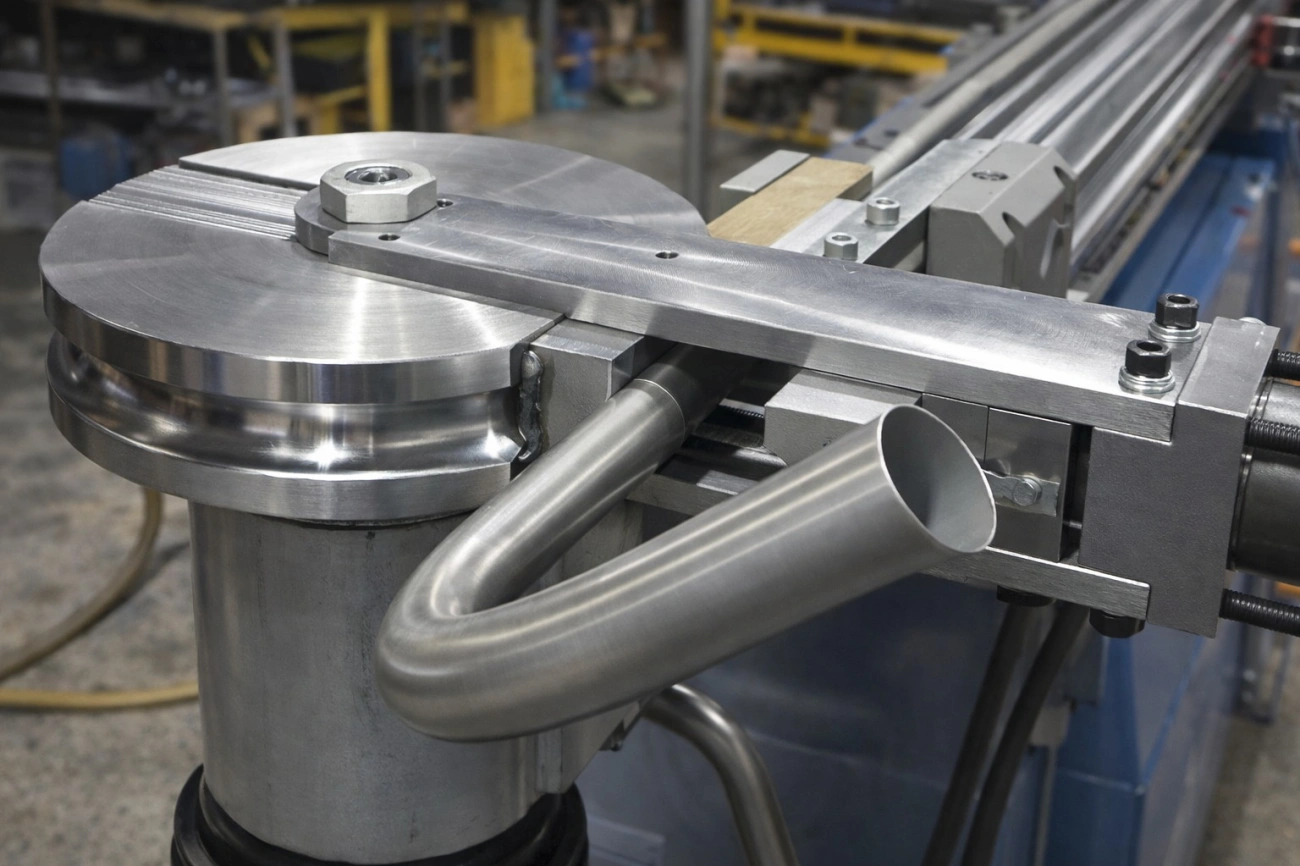

Гибка тонкостенных труб с наполнителем: реальные сценарии и риски

Гибка тонкостенной трубы — это почти всегда борьба за геометрию: стенка охотно «складывается» на внутреннем радиусе, наружная — вытягивается, сечение стремится стать овальным, а длинная дуга добавляет пружинение. Если дорн завести нельзя (или он физически не проходит по конфигурации), в ход идёт наполнитель: он создаёт внутреннюю опору и снижает риск смятия. Но наполнитель — не «волшебная палочка»: он решает часть проблем и одновременно приносит новые (подготовка, температурный режим, очистка, риск включений, требования к чистоте).

В МСК МЕТАЛЛ мы относимся к гибке с наполнителем как к инженерному компромиссу: сначала оцениваем геометрию и допуски на овальность/утонение, затем выбираем сценарий (наполнитель, дорн, комбинированная схема), и только потом запускаем партию. Такой порядок экономит время и снижает вероятность «переизобретать» технологию уже на готовых заготовках.

Базовые ориентиры для оценки риска (до выбора технологии):

• Отношение R/D (радиус гиба к наружному диаметру). Чем меньше R/D, тем выше вероятность смятия и овальности.
• Отношение t/D (толщина стенки к диаметру). Тонкостенные трубы (малый t/D) хуже держат сечение.
• Овальность после гибки как критерий приёмки: O = (D_max − D_min) / D_ном × 100%.

Числовой пример: труба Ø25×1,5, радиус гиба R=40 мм. Тогда R/D = 40/25 = 1,6, t/D = 1,5/25 = 0,06. При таких значениях без дорна риск овальности и складок на внутреннем радиусе обычно высокий — и наполнитель действительно может быть оправдан, если доступ к дорну невозможен.

Когда наполнитель — единственный выход

Малый R/D и длинная дуга без доступа к дорну

Типовой «сложный» случай — малый радиус при длинной дуге, когда трубу нужно гнуть не на короткий угол, а формировать протяжённый участок, и при этом внутренняя оснастка (дорн) не может быть использована из‑за конфигурации детали, наличия отбортовок/раструбов, локальных сужений, сварных швов в неудобной зоне или требований к непрерывной внутренней поверхности на определённой длине.

Наполнитель в таких сценариях работает как внутренний «каркас», который:

• поддерживает стенку на внутреннем радиусе, снижая вероятность «гармошки» и локальных складок;
• уменьшает скорость овального «схлопывания» сечения на дуге;
• даёт более предсказуемое распределение деформации при гибке длинного участка.

Важно понимать предел: наполнитель не отменяет пружинение. Если по чертежу критичен угол, закладывают коррекцию по факту партии (контрольный гиб + поправка). Для тонкостенных труб разница между «настройкой по одной штуке» и стабильной серией обычно измеряется не словами, а градусами.

Ограничения по оснастке и срокам

Иногда решение «через наполнитель» продиктовано не идеальной технологией, а объективными ограничениями: нет подходящего дорна на нужный диаметр/радиус, оснастка в производстве, сроки не позволяют изготовить специальный комплект, а партия небольшая. В таких условиях наполнитель становится способом удержать геометрию без разработки сложной внутренней оснастки.

При этом «быстро» не равно «без подготовки». На практике для успеха критичны три вещи: качество наполнителя (фракция/чистота), подготовка (сушка/плавление) и правильная трамбовка с надёжными заглушками. Если одну из этих ступеней пропустить, результат обычно не «немного хуже», а просто брак: смятие, излом, местная вмятина или непроходимость по шаблону.

Где наполнитель лучше не использовать вообще

Есть случаи, когда наполнитель технически возможен, но технологически нецелесообразен:

• Санитарные/пищевые/фармацевтические контуры, где внутренняя чистота критична и запрещены любые трудноудаляемые включения. Даже идеально высушенный песок оставляет риск абразива в зоне шва/микропор.
• Трубы с крайне жёсткими требованиями к внутренней поверхности (например, под точный проток/уплотнения), где последующая очистка не гарантирует «нулевого» остатка.
• Материалы/покрытия, чувствительные к нагреву (лакокрасочные, полимерные, некоторые композиты), если выбранный наполнитель требует прогрева детали.
• Детали со сложной многоплоскостной гибкой, где наполнитель мешает промежуточной калибровке и повышает риск накопления погрешности по углам.

Если задача попадает в эти зоны риска, чаще разумнее перейти на внутреннюю оснастку и использовать дорновую гибку труб или комбинированную схему с калибровкой/правкой — даже если это сложнее на старте.

Что выбрать: песок, канифоль, сплав Вуда

Плотность и теплопроводность: влияние на геометрию

Выбор наполнителя — это выбор того, как именно труба будет «сопротивляться» овализации и смятию. Ключевые свойства: насыпная/объёмная плотность, способность заполнять пустоты, теплопроводность (если применяется нагрев), а также то, насколько наполнитель работает как «квази‑жидкость» или как «уплотняемый каркас».

• Сухой мелкозернистый песок даёт хорошую поддержку за счёт плотной трамбовки и минимальных пустот. Работает без нагрева, но чувствителен к влаге и качеству уплотнения.
• Канифоль (в расплаве — текучая, после остывания — твёрдая) заполняет объём более равномерно, чем песок, и часто даёт стабильнее внутреннюю опору на сложных дугах. Цена — температурный режим и необходимость аккуратной очистки.
• Сплав Вуда — низкоплавкий металл (порядка 70 °C), который после заливки и затвердевания превращается в жёсткий внутренний «сердечник». По поддержке геометрии это сильный вариант, но он требует строгой техники безопасности и контроля загрязнений.

Важно: «жёстче» не всегда «лучше». Слишком жёсткий наполнитель при неверной схеме гибки может усилить локальные напряжения и спровоцировать трещину на наружном радиусе, особенно на материалах с ограниченной пластичностью или при недостаточном радиусе.

Подготовка и сушка: чтобы не «вскипел» материал

Большая часть неудач при гибке с наполнителем происходит не на станке, а раньше — на подготовке. Две типовые причины брака: влага (песок) и неправильная термоподготовка (канифоль/сплав).

• Песок: критично исключить влагу. При нагрузке и локальном нагреве (даже от трения) влажные включения ведут себя как «паровые карманы», что снижает опорную способность и даёт непредсказуемую овальность. Практический подход — использовать сухой просеянный песок и при необходимости предварительно просушивать. Косвенный контроль — стабильная масса заготовки до/после сушки и отсутствие «комков».
• Канифоль: важно обеспечить равномерное заполнение без воздушных полостей. Полость внутри — это будущая зона смятия. В расплаве канифоль должна протекать свободно, а труба — быть прогрета настолько, чтобы не «схватывать» наполнитель раньше времени в верхней части объёма.
• Сплав Вуда: нельзя перегревать, чтобы не получить избыточную текучесть в момент гиба (когда нужна опора), и нельзя работать «впритык» к температуре плавления без контроля — иначе внутри появятся локальные зоны разупрочнения. Отдельный пункт — безопасность: многие низкоплавкие сплавы содержат токсичные компоненты, поэтому обязательны вытяжка, перчатки, защита кожи и дисциплина по обращению с отходами.

Числовая логика контроля влаги (упрощённо): если в трубу объёмом 0,25 л попало всего 2 г воды, то при нагреве до пара это уже заметное расширение объёма газа и риск внутренних «пузырей». Для тонкостенных труб такие пузырьки часто становятся точкой старта смятия на дуге.

Демонтаж и очистка после гибки

Чистота после гибки — это не косметика. Остаток наполнителя внутри может:

• стать абразивом (песок) и ускорять износ при протоке/вибрациях;
• давать загрязнение при сварке/пайке последующих узлов;
• создавать очаги коррозии (особенно если осталась влага/остатки флюсов).

Практические сценарии очистки:

• Песок — виброудаление, продувка, промывка, эндоскопический контроль на критичных деталях.
• Канифоль — прогрев для размягчения и выведение, далее промывка подходящими составами (с учётом материала трубы и требований к чистоте).
• Сплав Вуда — контролируемый прогрев до расплавления и слив, затем финальная очистка и контроль отсутствия металлических остатков в труднодоступных карманах.

Если по изделию предусмотрены сварочные операции после гибки, мы обычно закладываем очистку как обязательный этап технологического маршрута: «хорошо вытряхнули» для тонкостенной трубы — не критерий, критерий — воспроизводимый результат и отсутствие сюрпризов на сварке.

Технология, чтобы трубу не «повело»

Правильная забивка и заглушки

Ключевой принцип: наполнитель должен быть уплотнённым и замкнутым. Если он болтается внутри или труба «дышит» через слабую заглушку, при гибке наполнитель перераспределится, и опора пропадёт именно там, где она нужнее всего — на внутреннем радиусе дуги.

• Для песка критичны равномерная трамбовка по длине и отсутствие пустот. Неравномерная забивка часто проявляется «волной» овальности по дуге.
• Заглушки должны держать усилие и не деформироваться. Мягкая заглушка превращается в «компенсатор», а не в фиксатор объёма.
• Если есть риск повреждения поверхности, применяют технологические вставки/прокладки, чтобы заглушка не оставляла вмятину на посадочной зоне.

Контроль по массе — простой и рабочий приём: масса заготовки с песком должна быть стабильно повторяемой от детали к детали (в пределах технологически заданного допуска). Если разброс большой, то внутри почти наверняка разная плотность набивки — а значит, геометрия «поплывёт» тоже по‑разному.

Температурный режим и скорость гибки

Температура и скорость — это два рычага управления пластичностью и устойчивостью формы. Для тонкостенной трубы опасны крайности:

• Слишком быстро — повышает риск локального смятия (материал не успевает равномерно перераспределить деформацию).
• Слишком медленно при неподходящем наполнителе — может привести к «ползучему» накоплению овальности на длинной дуге и увеличению пружинения.

Если применяется нагрев (например, с канифолью или для стабилизации поведения материала), температурный режим должен быть контролируемым и повторяемым. Плохой сценарий — когда труба прогрета неравномерно: тогда на дуге возникают зоны с разной текучестью, и геометрия уходит ступенчато.

Пример логики пружинения (качественно): чем выше упругий компонент деформации, тем больше «откат» угла после снятия усилия. На практике это компенсируют установкой угла гиба с упреждением и фиксацией фактической поправки по контрольной детали. Для серии фиксируют: α_зад = α_черт + Δα, где Δα — измеренная поправка на пружинение.

Контроль овальности и проверка по шаблону

При гибке тонкостенных труб важно не ограничиваться «вроде похоже». Рабочий контроль обычно включает:

• замер D_max и D_min на нескольких сечениях дуги с расчётом овальности по формуле O = (D_max − D_min) / D_ном × 100%;
• контроль угла и радиуса по шаблону/кондуктору (особенно на длинной дуге);
• проверку «проходимости» внутреннего сечения, если дальше предусмотрены протяжка, вставка втулок, прокладка кабеля/трассы и т.п.

Числовой пример оценки овальности: на дуге трубы Ø25 измерили D_max=25,6 мм и D_min=24,4 мм. Тогда O = (25,6 − 24,4)/25 × 100% = 4,8%. Дальше всё зависит от допусков чертежа: где‑то это допустимо, а где‑то уже критично (например, при посадке на фитинг или при требовании к проходному сечению).

Если вам нужна именно стабильная технология под серию, а не «разовый удачный гиб», имеет смысл начинать с определения допустимой овальности/утонения и выбора базового процесса. В ряде задач наполнитель оправдан, в ряде — проще и надёжнее сразу идти через дорн и настроенный маршрут. В рамках услуг по направлению гибка труб мы подбираем технологию под конкретный чертёж и требования к контролю, а для деталей с повышенными рисками отдельно выделяем режимы и точки контроля, чтобы геометрия была предсказуемой.

Если тема наполнителей для вашей детали актуальна, начните с простого: зафиксируйте Ø, t, R, угол, длину дуги и требования к овальности/внутренней чистоте. Эти параметры обычно сразу показывают, где наполнитель действительно спасает, а где он только усложнит процесс. Когда требуется именно профильная работа с тонкостенными заготовками, ориентируйтесь на специализированную услугу — гибку тонкостенных труб — там обычно заранее заложены и оснастка, и контрольные операции, и «анти‑рисковые» режимы под такие детали.
