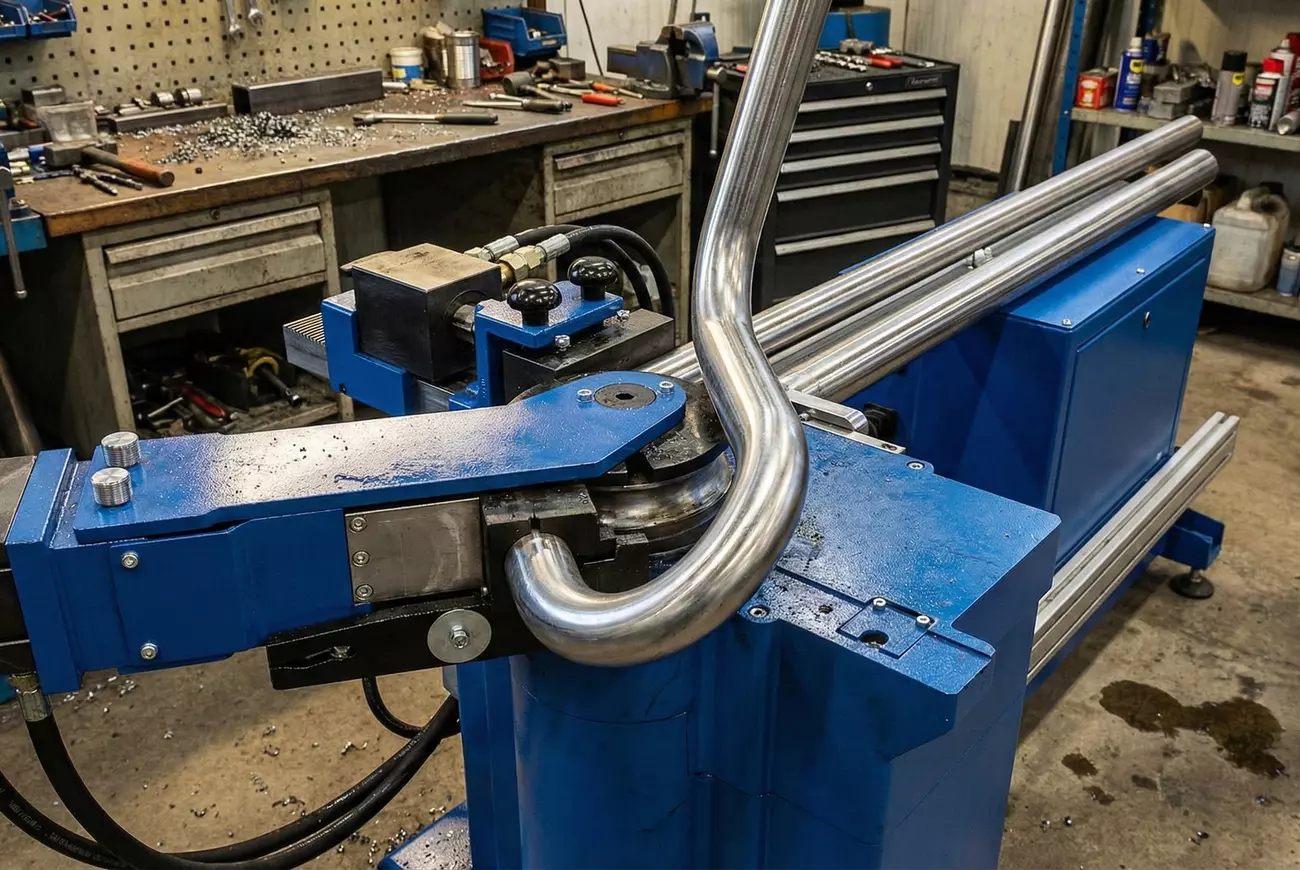

Гибка труб для сварки: совпадение торцов и стабильная геометрия

В узлах, где труба после гибки должна «встать под шов», ошибка редко выглядит драматично на столе. Но на сборке она проявляется моментально: торцы не сходятся, корень шва «гуляет», соосность уходит, а сварщик вместо стабильного режима начинает «дотягивать» деталь прихватками. Для МСК МЕТАЛЛ гибка труб под сварку — это задача не про красивый радиус, а про управляемую геометрию: от длины дуги и пружинения до овальности в зоне будущего стыка и повторяемости торцовки. В таких работах результат измеряется не словами, а тем, насколько спокойно деталь собирается по кондуктору и насколько предсказуемо держится зазор перед проваром.

Если нужен общий контекст по технологиям и возможностям участка, логично начать с раздела про гибку труб — там проще сверить исходные вводные по материалу, диаметрам и радиусам.

Почему после гибки торцы «не встречаются»

Ситуация «торцы не встречаются» почти всегда складывается из нескольких небольших факторов. Каждый из них по отдельности может укладываться «вроде бы в допуск», но в сумме даёт непредсказуемую сборку. Важно понимать: сварка — это не место, где нужно исправлять геометрию. Сварка закрепляет уже допущенную ошибку.

Ошибка длины дуги и осевой увод

Первая причина — ошибка развёртки: неверно посчитана длина дуги или не учтена технологическая нейтральная линия. В результате после гибки прямые участки «короче» или «длиннее», чем нужно, и торцы по длинам не совпадают даже при идеальном радиусе.

Базовая проверка для дуги: длина дуги L = (π · R · α) / 180, где R — радиус гибки по оси, α — угол в градусах. Например, при R = 60 мм и α = 90° получаем L = (3,1416 · 60 · 90) / 180 ≈ 94,2 мм. Если в расчёте или в программе станка подставлен радиус «по наружке» вместо радиуса по оси, разница быстро превращается в миллиметры на торце.

Вторая причина — осевой увод. При гибке труба может «уплывать» по оси из‑за нестабильного прижима, неодинакового трения по длине, разной толщины стенки, невыдержанной прямолинейности исходной заготовки. Тогда даже при верной длине дуги торцы оказываются не на одной оси: в сборке это проявляется как смещение, которое хочется «додавить» струбциной.

Овальность, из-за которой «гуляет» зазор

Овальность — типовая плата за гибку, особенно на малых радиусах и тонкой стенке. Для сварки она опасна не сама по себе, а тем, что в зоне стыка меняется фактический диаметр, и зазор становится разным по окружности: с одной стороны «в ноль», с другой — раскрывается.

Как считать овальность: О = (D_max − D_min) / D_ном · 100%. Например: D_ном = 60 мм, D_max = 60,6 мм, D_min = 59,2 мм → О ≈ (1,4 / 60) · 100% ≈ 2,3%. На прихватках это ещё можно «свести», но на полном проваре появится риск неравномерного проплава и локальных подрезов.

Когда критична форма сечения, применяют технологию, которая поддерживает внутреннюю поверхность в зоне радиуса. В таких случаях уместно рассматривать дорновую гибку труб: она снижает риск смятия и помогает удерживать геометрию в зоне, где потом нужно «держать шов», а не «держать напильник».

Пружинение — коварство последнего градуса

Пружинение часто воспринимают как мелочь, но именно оно объясняет «почему на станке было 90°, а на столе стало 88–89°». Для сварных узлов это критично: небольшой недобор угла превращается в ощутимый разлёт торцов по расстоянию и по соосности.

Пружинение зависит от марки стали, толщины стенки, радиуса и состояния поверхности. Практически это означает два обязательных правила: (1) закладывать компенсацию угла в программе; (2) подтверждать её контрольной деталью из той же партии материала. Формально это выглядит так: делается пробная гибка, измеряется фактический угол и вводится поправка, а далее поддерживается стабильность по режиму и базированию.

Как подготовить трубу «под шов»

Подготовка под сварку начинается раньше, чем появляется фаска. Она начинается с понимания, где будет база, как деталь будет собираться и какие измерения действительно управляют результатом. Если базу «придумать» после гибки, шанс получить торцы, которые сходятся только в руках конкретного сварщика, заметно выше.

Задание фаски до/после гибки

Выбор момента для фаски — не вкусовщина, а технологический расчёт. Если фаску делать до гибки, кромка уже задана, но появляется риск её деформации (особенно на малых радиусах и при контакте с прижимом). Если фаску делать после гибки, кромка получается аккуратнее относительно уже сформированной геометрии, но нужно обеспечить точное базирование детали при обработке.

• Фаска до гибки уместна, когда зона шва находится достаточно далеко от участка деформации, а заготовка хорошо удерживается без смятия кромки.
• Фаска после гибки предпочтительна, когда шов приходится близко к зоне радиуса и важна повторяемость кромки именно в собранном положении.

На практике для сварных узлов критично, чтобы кромка «смотрела» так, как задумано в сборке: угол разделки, притупление, отсутствие завалов. Поэтому решение по фаске должно приниматься совместно с логикой базирования и контроля торцовки.

Точность торцовки и базирования

Торцовка — это место, где миллиметр становится либо управляемым, либо «случайным». Для узлов под сварку важно, чтобы торец был перпендикулярен оси (или заданному углу), а длина от базы до торца повторялась на серии.

Практический подход такой:

• сначала определяется база (например, плоскость опоры узла, центральная ось, посадка на шаблон);
• далее фиксируется контрольный размер от базы до торца (по чертежу или по сборочному кондуктору);
• после гибки торцовка выполняется в одной и той же схеме базирования, чтобы не ловить «плавающий ноль».

Если серия и повторяемость важнее «ручного подгона», разумно опираться на гибку с программным управлением, где углы и позиции повторяются с минимальным разбросом. В таких задачах обычно востребована чпу-гибка труб — именно как инструмент стабильности по геометрии и по повторяемости, а не как самоцель.

Контроль овальности в зоне стыка

Овальность нужно контролировать не «где‑то на радиусе», а именно в зоне будущего стыка и с учётом того, как труба будет ориентирована в сборке. Важно не только значение овальности, но и её направление: бывает, что труба «сплюснута» в плоскости, которая в сборке как раз критична для зазора.

Технологически это решается комбинацией мер:

• выбор корректного радиуса и режимов, чтобы не загонять материал в смятие;
• поддержка сечения в зоне гиба (при необходимости);
• измерение D_max и D_min и фиксация допустимого значения овальности в ТЗ на деталь;
• если узел «под шов» требует стабильного корня, закладывается технологический резерв на подготовку торца и выравнивание кромок.

Сборка без напильника

Хорошая гибка под сварку узнаётся по сборке: деталь встаёт на место без «борьбы», а прихватки фиксируют положение, а не вытягивают металл. Чтобы этого добиться, в сборочном процессе должны быть предусмотрены простые, но дисциплинированные вещи: кондуктор, контроль прихваток и понятные допуски.

Шаблоны и штифты для соосности

Шаблон (кондуктор) — это не усложнение, а способ сделать результат повторяемым. Он задаёт соосность и плоскости, исключает «на глаз». Штифты, упоры и опорные поверхности должны работать от выбранной базы: тогда даже при небольших технологических разбросах деталь собирается одинаково.

Для узлов с критичным совпадением торцов полезно заранее оговорить с производством, каким образом деталь будет фиксироваться при сварке: по наружному диаметру, по оси, по плоскости крепления. Это напрямую влияет на то, какие размеры после гибки контролировать в первую очередь.

Контрольный прихват и обратная проверка

Прихватка — это не «первый шов», а контрольный инструмент. Правильная схема проста: собрать по кондуктору, сделать минимальные прихватки, снять с кондуктора и проверить ключевые размеры. Если после снятия деталь «разъезжается», значит в системе остались внутренние напряжения или базирование было выбрано неверно.

Рабочее правило: после прихваток проверять:

• соосность торцов (по оправке/штифтам/контрольной линейке);
• угол(ы) узла по измерительному инструменту или по контрольному шаблону;
• зазор по окружности — чтобы не получить «клин» при проваре.

Допуски на зазор и смещение кромок

Здесь важна честность: универсального «одного правильного» зазора нет, потому что он зависит от толщины стенки, типа соединения, требований к провару и применяемой технологии сварки. Но есть технологические ориентиры, которые позволяют договориться на берегу и избежать подгона в цеху.

• Зазор чаще всего задают как управляемый диапазон, чтобы корень шва был стабильным. На практике технологи нередко закладывают 0,5–1,5 мм (точное значение фиксируется в ТЗ под конкретный узел).
• Смещение кромок логично ограничивать долей от толщины стенки. Частый инженерный ориентир — не более 10% толщины, чтобы не провоцировать локальный непровар и не выгонять сварку в перегрев.
• Совпадение торцов для серийной сборки лучше задавать не словами «чтобы сходилось», а измеряемыми параметрами: расстояние между контрольными точками, допуск по углу, допуск по осевому смещению.

Если сформулировать итог в производственных терминах, гибка труб для сварки — это управление тремя вещами: длина (развёртка), форма (овальность/сечение) и угол (пружинение и повторяемость). Когда эти параметры заданы и контролируются, сварка становится спокойной технологией соединения, а не способом исправлять геометрию. Именно такой подход даёт предсказуемый результат на сборке и экономит время там, где его обычно теряют «по мелочи».
