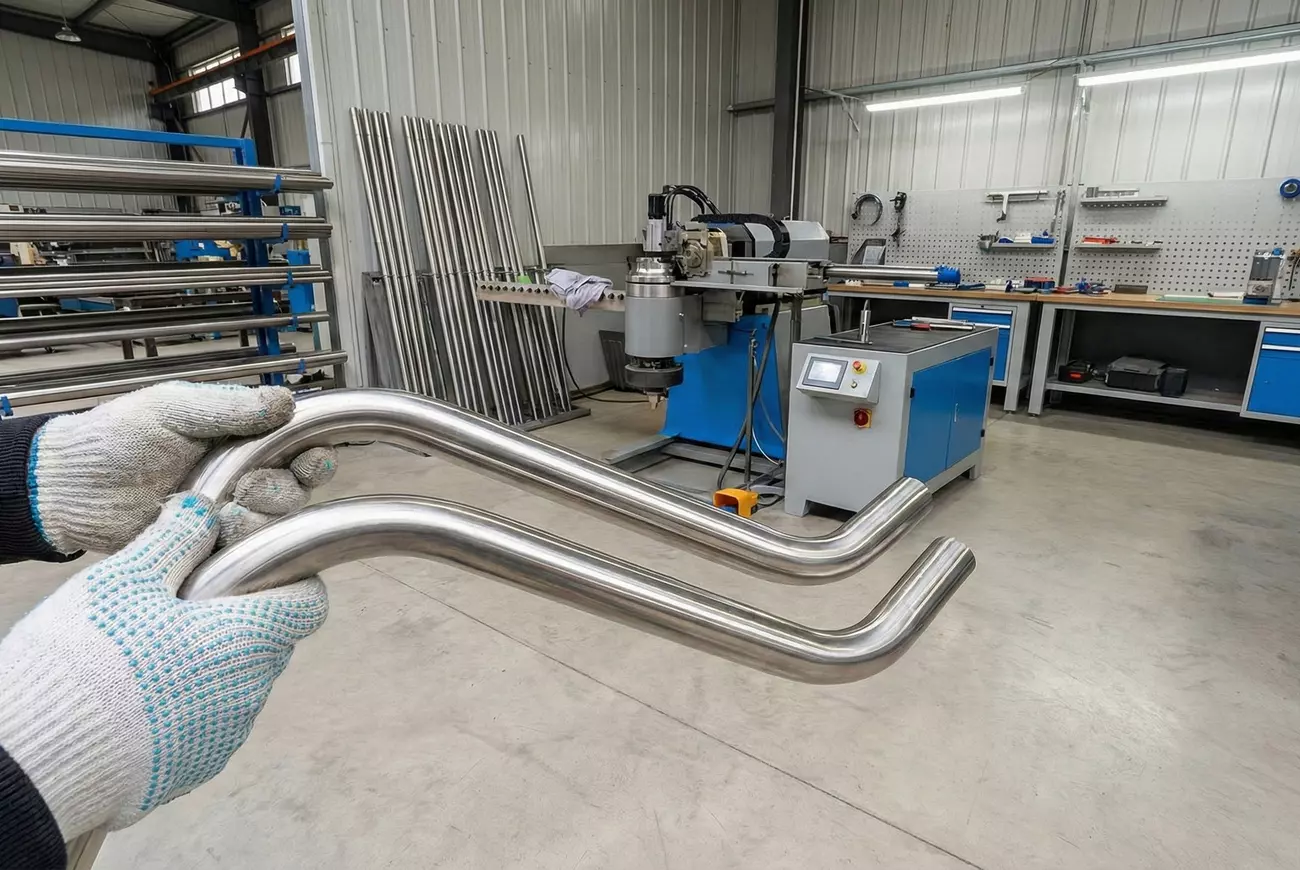

Гибка труб из нержавейки: чистая поверхность и точный радиус

Нержавеющая труба выглядит «спокойно» только на стеллаже. Как только её начинают гнуть, материал показывает характер: пружинит, уходит в овал, даёт синеву от перегрева и цепляет на себя каждую микрочастицу абразива. Для заказчика это просто некрасивый контур, который не хочется ставить в видимую зону. Для технолога — прямой брак, который нельзя компенсировать ни полировкой на коленке, ни «подправлением» по месту.

Особенно требовательны к качеству гибки нержавейки заказчики инженерных систем, пищевой и фармацевтической отрасли, архитектурных решений и торгового оборудования. Там важна не только геометрия, но и состояние поверхности: отсутствие синевы, перегрева, рисок, вмятин, потери блеска. Любая арка или контур из нержавейки должен выглядеть так, словно он вырос из цельного листа, а не прошёл тяжёлую мехобработку.

В компании МСК МЕТАЛЛ гибку нержавеющих труб рассматривают как отдельный класс задач. Здесь важен не только парк дорновых и радиусных станков, но и технологическая дисциплина: подбор оснастки, режимов и схемы контроля. Именно поэтому услуга гибка труб из нержавейки всегда опирается на предварительное изучение чертежей, марок стали и требований к чистоте поверхности.

Где нержавейка «мстит» при гибке — и почему

Пружинность и перегрев как источник «синевы»

Нержавеющие стали типа 08Х18Н10, 12Х18Н10Т отличаются повышенной пружинностью: после разгрузки часть угла «отыгрывается» назад. Если гнуть такую трубу по тем же углам, что и обычную углеродистую сталь, фактический угол получится меньше расчётного — приходится добирать в сторону «перегиба».

Для наглядности: при номинальном угле 90° реальный угол после разгрузки может составить 86–87°. Компенсация в 3–4° — нормальная величина для нержавейки, и она обязательно закладывается в программу станка. Но если этой компенсации нет, оператор вынужден «додавливать» деталь вручную, удерживая трубу в зоне контакта дольше, чем нужно. Именно в этот момент появляется риск перегрева и синевы.

Нержавеющая сталь имеет пониженную теплопроводность по сравнению с обычной сталью. Трение трубы о прижимы, матрицу и дорн даёт локальный нагрев дуги. При недостаточной смазке и слишком малой скорости гибки температура в зоне контакта растёт, оксидная плёнка утолщается, и появляется характерный градиент цвета — от соломенно-жёлтого до тёмно-синего. Для декоративных и видимых труб это уже не «косметика», а полноценный брак.

Итог: пружинение требует компенсации угла по программе, а не «удержания» трубы под нагрузкой. Любые попытки компенсировать пружинение за счёт длительного контакта в одной точке приводят к локальному перегреву и изменению цвета поверхности.

Почему тонкая стенка мгновенно «садится» в овал

Вторая типичная проблема — овальность сечения. При гибке внешняя стенка растягивается, внутренняя сжимается. Если отношение диаметра к толщине велико, труба стремится сплющиться, превращаясь в овал. Для нержавеющих труб декор-класса (диапазон 25–50 мм при толщине стенки 1,0–1,5 мм) это особенно заметно.

Критичным считается соотношение D / s > 20–25, где D — наружный диаметр, s — толщина стенки. Для трубы 40×1,5 значение D / s ≈ 26,7 — без дорна и правильно подобранной калибрующей оснастки овальность почти гарантирована. Внешне это выглядит как «просаженный» радиус: по дуге сечение становится сплющенным, а на внутренней стороне появляются складки.

Овальность можно количественно оценить. Применяется показатель:

ψ = (D_max − D_min) / D_ном × 100 %,

где D_max и D_min — максимальный и минимальный диаметр сечения по взаимно перпендикулярным направлениям, D_ном — номинальный диаметр. Если по требованию заказчика ψ не должен превышать, скажем, 8 %, то при D_ном = 40 мм разница D_max − D_min не может быть больше 3,2 мм. Без дорна и правильно настроенного прижима этого добиться практически невозможно.

Шлифованные/полированные поверхности: риск микрорисок

Нержавеющие трубы для перил, витрин, лестничных ограждений часто имеют шлифованную (например, зерно 240–320) или полированную поверхность. Любая микрочастица абразива, попавшая между трубой и прижимом, выступает как резец: оставляет продольную или кольцевую риска, которая проявляется уже после гибки и подчёркивается отражением света.

Особенно заметны дефекты на полированных поверхностях: световой блик вдоль дуги «подсвечивает» каждый дефект. Поэтому для гнутых элементов из декоративной нержавейки важно не только состояние самой трубы, но и чистота оснастки, отсутствие задиров, работающих как шкурка.

Следствие простое: гнуть шлифованную или полированную нержавейку на изношенной оснастке — прямой путь к браку. Перед серией обязательно проверяют состояние матрицы, прижимов, дорна, при необходимости используют накладки и защитные слои, которые берут на себя контактные нагрузки.

Оснастка, которая не портит внешний вид

Дорн и калибр: как удержать сечение «круглым»

Дорн — это внутренняя опора трубы в зоне гиба. Он не даёт стенке сминаться и «садиться» в овал. При дорновой схеме гибки труба надевается на дорн, а уже затем протягивается через радиусную матрицу. Важно не только наличие дорна, но и его конструкция: цельный, шарнирный, сегментный — выбор зависит от радиуса, диаметра и толщины стенки.

Ключевой параметр — положение рабочей части дорна относительно касательной точки матрицы. Практический ориентир: вынос дорна от касательной в сторону выхода дуги держат в диапазоне 0,5–1,5 толщины стенки. При недостаточном выносе стенка всё равно сжимается и смещается, при чрезмерном — повышается трение и риск задиров внутри трубы.

Для тонкостенных труб часто используют дорн с шарнирными сегментами. Они повторяют дугу, не создавая локального зажима на одной точке, и поддерживают сечение по всей зоне деформации. В комплексе с правильно подобранной матрицей такая дорновая гибка труб позволяет получать радиусы с овальностью в допустимых пределах без потери пропускной способности контура.

Прижим без «следов»: накладки и правильный прижим

Внешняя оснастка — прижимная и поддерживающая щеки — тоже влияет на внешний вид. Слишком высокое усилие прижима оставляет на трубе «тени» от матрицы, слишком низкое приводит к проскальзыванию, нарушению шага гибки и вытяжке металла.

Для работы с декоративной нержавейкой практикуют комбинированные решения:

• основная силовая часть прижима — стальная, рассчитанная на нагрузку;
• контактная поверхность — сменные вставки из мягкого металла или полимеров, которые подстраиваются под трубу и минимизируют риск задиров;
• для серийных партий — отдельные калиброванные накладки под конкретный диаметр и толщину.

При смене серии важно не только перестроить размер оснастки, но и пройти процедуру пробной гибки: по поверхности трубы оценивают, нет ли смещений и локального «отпечатывания» матрицы, при необходимости корректируют усилия прижима и положение опор.

Смазка для нержавейки: без пятен и нагара

Смазка при гибке нержавеки работает сразу в двух направлениях: снижает трение (значит, уменьшает нагрев и риск синевы) и защищает поверхность от задиров. Но не любая смазка годится для ответственных труб, тем более — для изделий, которые идут в пищевую или фармацевтическую среду.

На практике применяют пастообразные и жидкие составы с повышенной несущей способностью. Внутреннюю поверхность трубы и дорн покрывают тонким слоем смазки, который должен выдерживать давление в зоне максимальной деформации. При этом важно, чтобы состав:

• не давал ярко выраженного нагара при локальном разогреве;
• легко удалялся после гибки (мойка, паровая или химическая очистка);
• не оставлял пятен и разводов на полированной поверхности после удаления.

Для изделий с повышенными требованиями к чистоте поверхности смазки подбирают с учётом последующей обработки: сварки, полировки, пассивации. Это ещё один аргумент в пользу технологической проработки, а не универсального подхода «одна смазка на все задачи».

Технология для стабильной геометрии

Скорость и выдержка — как не перегреть дугу

Даже при идеальной оснастке можно испортить нержавеющую трубу неправильным режимом. Слишком высокая скорость гибки не даёт металлу пластически перераспределить напряжения — появляются складки и микротрещины на внутреннем радиусе. Слишком низкая, наоборот, создаёт избыточный нагрев в зоне контакта из-за трения и даёт синеву.

В производстве подбирают диапазон скоростей для каждой типоразмерной группы. Например, для труб 30–40 мм с толщиной 1,5–2,0 мм скорость поворота каретки устанавливают в таком диапазоне, чтобы:

• не возникало видимых складок на внутренней стороне дуги;
• температура трубы после гибки оставалась комфортной для прикосновения рукой (без ощущения «горячего металла»);
• смазка не выгорала в зоне радиуса, а сохраняла защитные свойства.

Эти критерии на первый взгляд кажутся субъективными, но в сочетании с замерами овальности и угловой точности позволяют быстро отсеять неудачные режимы. В результате формируется «окно» скоростей и усилий, в пределах которого партия идёт стабильно и без перегрева.

Порядок гибов, чтобы не потерять базу

Многие нержавеющие детали — это не одиночная дуга, а последовательность из нескольких гибов в разных плоскостях: контуры поручней, узлы трубопроводов, пространственные рамы. В таких случаях важно не только качество каждого отдельного гиба, но и сохранение базовых размеров между ними.

Порядок гибов выбирают так, чтобы:

• максимально использовать прямые участки трубы для базирования и зажима;
• сложные гибы с минимальными расстояниями выполнялись в середине цепочки, когда уже сформированы основные базы, но ещё есть возможность надёжно зажать деталь;
• предотвратить повторный нагрев уже сформированных дуг при выполнении последующих операций.

При разработке маршрута гибки опираются на чертёж и трёхмерную модель, а затем проверяют план на нескольких пробных деталях. Важно понять, где деталь удобнее базировать, в какой момент формировать наиболее ответственный гиб и как не «заблокировать» доступ к рабочей зоне станка раньше времени.

Компенсация пружинения на реальном образце

Расчёт пружинения по формулам даёт только отправную точку. Реально нержавеющая труба с той или иной маркой и состоянием поверхности может вести себя иначе. Поэтому в производстве обязательно закладывают этап экспериментальной компенсации.

Алгоритм простой:

1. Задают пробный программный угол α_проб и выполняют гиб.
2. Измеряют фактический угол после разгрузки α_факт.
3. Считают необходимую компенсацию: Δα = α_ном − α_факт, где α_ном — требуемый по чертежу угол.
4. Корректируют программный угол: α_зад = α_ном + Δα и выполняют повторную пробу.

Пример: требуется угол 90°. Пробный гиб при α_проб = 90° дал фактический угол 86°. Тогда Δα = 90° − 86° = 4°, а новый программный угол — 94°. После проверки на нескольких образцах эти параметры сохраняют в базе станка как рабочую настройку для данного размера трубы, марки стали и радиуса.

Такой подход избавляет от «ручных доработок» и обеспечивает повторяемость партии: каждая деталь получается с одинаковым углом, без необходимости подгибать или править её на посту контроля.

Контроль и приёмка

Как проверить радиус и овальность быстро

Контроль гибки нержавеющих труб всегда включает одновременно геометрию и внешний вид. Для проверки радиуса используют шаблоны, измерительные линейки, специальные радиусомеры. На критичных участках проводят выборочный контроль по нескольким точкам дуги, чтобы убедиться в отсутствии «ломаных» участков.

Овальность сечения можно оценить с помощью штангенциркуля или внутреннего микрометра. Для оперативного контроля достаточно:

1. измерить диаметр по оси максимальной деформации (условно «вертикаль»);
2. повернуть прибор на 90° и измерить диаметр по второй оси;
3. подставить значения в формулу овальности и сравнить с допуском.

Если, к примеру, при номинальном диаметре 38 мм допуск по овальности установлен 10 %, разница измеренных диаметров не должна превышать 3,8 мм. При превышении значения партия уходит в перенастройку или корректировку оснастки.

Визуальный контроль «световой» полосой

Даже идеальная геометрия не спасёт, если поверхность дуги испорчена рисками, пятнами или синевой. Для визуального контроля используют простой, но эффективный приём: наблюдение «световой» полосы.

Трубу располагают так, чтобы вдоль её длины падала узкая полоса отражённого света от лампы или окна. На качественно гнутой нержавейке эта линия идёт ровно по всей дуге, без переломов и «ступенек». Любая вмятина, локальная вытяжка или царапина сразу искажает отражение и становится заметной даже без увеличения.

Отдельно оценивают наличие синевы и следов перегрева. Цветовые переходы, пятна и зоны потери блеска — сигналы того, что режим гибки был подобран неверно, и деталь не соответствует требованиям к декоративным и видимым элементам.

Упаковка без царапин (плёнки, проставки)

Качественная гибка нержавеющей трубы заканчивается не на станке, а на упаковочном столе. Достаточно одной неудачной транспортировки, чтобы на идеально гнутой дуге появились царапины от контакта с соседними деталями или металлическими элементами стеллажа.

Для сохранения поверхности применяют:

• индивидуальную обёртку дуг в мягкую или вспененную плёнку;
• картонные или пластиковые проставки между контурами, исключающие жёсткий контакт металлических поверхностей;
• жёсткую фиксацию пакета деталей на поддоне, чтобы исключить их смещение при транспортировке.

Если труба поступает от поставщика уже с заводской защитной плёнкой, её снимают только после завершения всех операций гибки и монтажа, чтобы не потерять защиту раньше времени.

Итог для заказчика прост: правильная гибка труб из нержавейки — это сочетание инженерной подготовки, продуманной оснастки, аккуратных режимов и внимательного контроля на каждом этапе. В результате вы получаете не просто деталь нужного радиуса, а готовый элемент системы или конструкции, который можно сразу устанавливать в видимую зону без дополнительной доработки.
