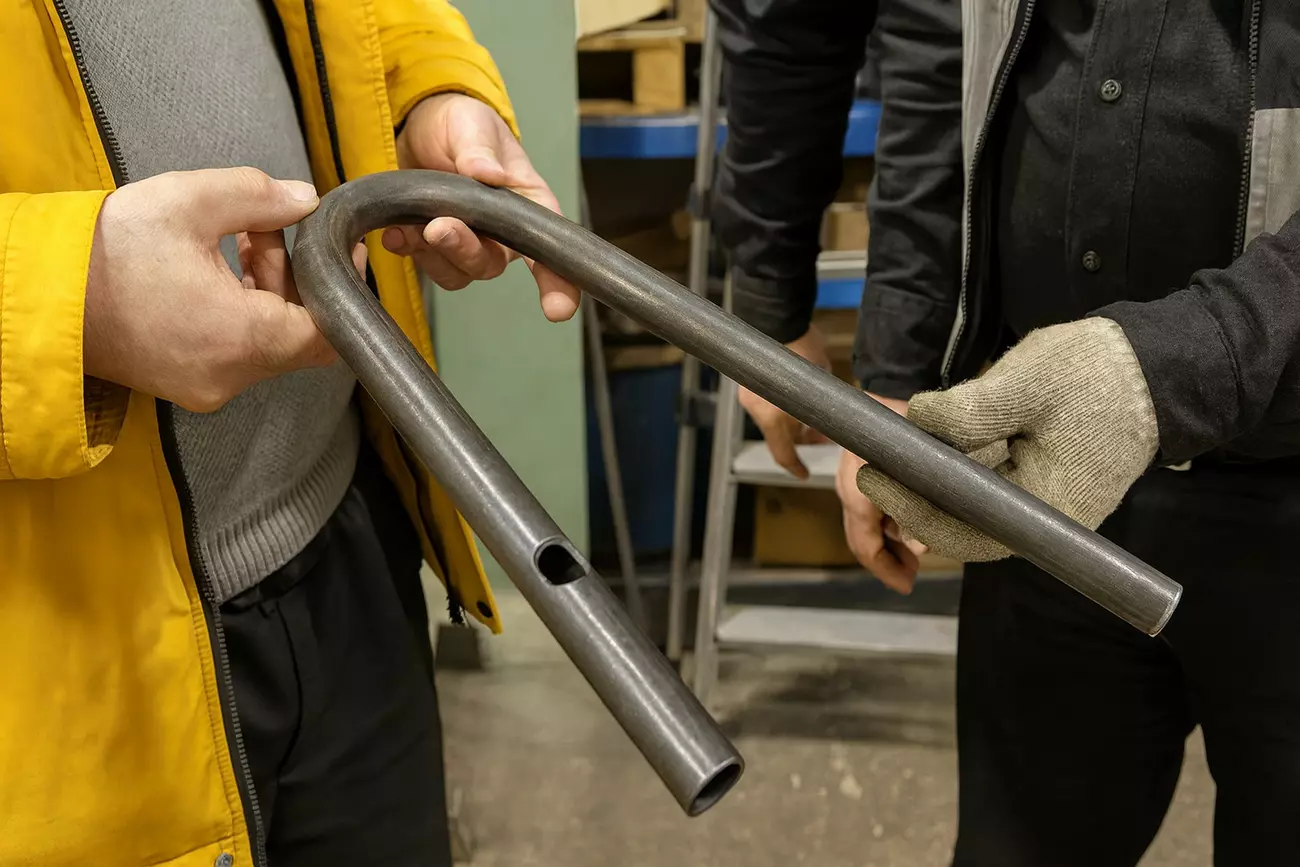

Гибка труб после резки: как сохранить соосность и шаг

Когда в конструкторской модели все отверстия и фланцы идеально совпадают, а в цехе после гибки труб болты упираются в кромки и не входят в поле, виновата не «плохая гибка», а технология. В реальном металле есть пружинение, растяжение и сжатие, допуски на лазерную резку и накопленные погрешности при установке. Задача производства — так выстроить цепочку операций, чтобы отверстия и фланцы сохраняли соосность даже после сложной пространственной гибки.

В МСК МЕТАЛЛ ежедневно сталкиваются с заказами, где на одной трубе совмещаются десятки отверстий, приварные фланцы и несколько плоскостей изгибов. Мы знаем по практике: если не продумать базы, припуски и контроль по штифтам, отклонение шага уже на 1–2 мм превращается в проблему при сборке. Ниже собран концентрированный опыт, который помогает сохранить привязки и избежать подтачивания в монтажной зоне.

Почему после гибки «уезжают» отверстия

Даже при точной лазерной резке и современной оснастке отверстия на трубе после гибки почти никогда не остаются строго там, где их «видит» модель развёртки. Причин несколько.

Растяжение/сжатие по дуге и ошибка развёртки

При гибке наружное волокно трубы растягивается, внутреннее — сжимается. Реальная нейтральная линия смещается от геометрического центра стенки, и если в расчётах развёртки принят условный коэффициент, а не результаты замера именно по вашему материалу, то длина дуги отличается от расчётной на доли процента. Для прямой трубы это незаметно, а для участка с рядом отверстий даёт смещение на те самые 0,5–1,0 мм в каждом поле.

Ошибка увеличивается, если совмещаются несколько радиусов, есть участки с овализацией или конструкция допускает пружинение. Поэтому даже идеальная модель без уточнения фактического припуска по гибке не гарантирует совпадения отверстий после операции.

Неверная база при первичном изгибе

Вторая типичная причина смещения — выбор неправильной базы при первом изгибе. Если оператор отталкивается не от технологической базы, а от ближайшего отверстия или торца, то всё поле отверстий автоматически «подвешивается» к случайной точке. При последующих изгибах ошибка базы на уровне ±0,5 мм по длине превращается в заметный уход по шагу и оси.

Особенно критично это для труб с несколькими зонами перфорации и фланцами в разных плоскостях. Любое смещение базы приводит к тому, что фланцы уже не попадают в координаты, заложенные конструктором.

Повороты секций без фиксации

Третья причина — повороты секций при многоплоскостной гибке. Если труба имеет несколько изгибов в разных плоскостях, оператор вынужден каждый раз проворачивать заготовку относительно оси. Любое недокручивание на 1–2° даёт по длине значительное отклонение положения отверстий.

Когда нет жёсткой системы фиксации поворота (упоры, поворотные шаблоны, лазерная разметка), отверстия на разных сторонах трубы перестают быть соосными, а фланцы начинают «гулять» относительно друг друга, даже если длина по дуге выдержана.

Порядок «резка → гибка», который работает

Чтобы не бороться с последствиями на монтаже, технологическую цепочку нужно проектировать от обратного: от требуемой точности совмещения к развёртке и операциям. Практика показывает, что наиболее надёжно работает связка, когда лазерная резка и гибка выполняются в одном цикле с согласованными базами и припусками.

Что резать до гибки, а что — только после

Общий принцип: отверстия и вырезы, критичные к взаимному шагу и совмещению с фланцами или ответными деталями, допускается полностью прорезать до гибки только в тех зонах, где деформация минимальна. Остальные элементы лучше доводить после гибки по месту.

Практическая схема:

• круговые и овальные отверстия в средней части дуги, влияющие на болтовое поле, лучше формировать как черновые окна с недорезом по контуру на 0,5–1,0 мм либо оставлять технологическую перемычку;
• отверстия, расположенные ближе чем на 1,5–2 толщины стенки от линии гиба, желательно сверлить или дорезать уже после гибки по шаблону;
• фланцевые отверстия, работающие в паре с контрфланцами, целесообразно окончательно обрабатывать после прихватки или сварки фланца с трубой.

Такой подход позволяет компенсировать реальные деформации металла и совмещать отверстия уже по фактической геометрии детали.

Где оставлять припуск под изгиб

Чтобы не потерять шаг и привязку отверстий, важно закладывать припуск не «на глаз», а по измеренному радиусу и толщине конкретной трубы. Для большинства конструкционных сталей практичным ориентиром является зона свободной от отверстий длиной не менее 2–2,5 S (где S — толщина стенки) по обе стороны от центра изгиба.

В этой зоне отверстия либо вовсе не прорезаются до гибки, либо выполняются только технологические окна под последующую доводку. Такой припуск даёт возможность компенсировать как растяжение по наружному радиусу, так и сжатие по внутреннему без потери геометрии критичных полей.

Дополнительно для длинных секций имеет смысл закладывать по длине резерв в 1–2 мм на финишную подрезку торцов после гибки. Это позволяет точно выдерживать общую длину и не «таскать» отверстия по дуге ради компенсации длины.

Как промаркировать базу под сборку

Даже грамотно рассчитанные припуски не сработают, если у оператора нет однозначно читаемой базы. Поэтому на этапе раскроя важно заложить маркировку, которая будет понятна и при лазерной резке, и на участке гибки труб, и при сварке.

Используются несколько решений:

• тонкая лазерная гравировка или насечка, задающая «нулевую» точку и ось; по ней выставляется труба в упоры станка;
• маркировка ключевых отверстий (например, первое отверстие ряда) буквенно-цифровыми кодами, чтобы оператор не перепутал плоскости;
• обозначение углов поворота и направлений стрелками или рисками, согласованными с картой гибки.

Чёткая система маркировки снижает влияние человеческого фактора и позволяет воспроизводить одну и ту же геометрию даже при серийном выпуске сложных трубных конструкций.

Совмещение по факту: без подтачивания и силовой посадки

Даже при идеальном расчёте развёртки и отлаженных базах реальная геометрия готовой трубы всегда немного отличается от модели. Поэтому профессиональная технология опирается не только на расчёт, но и на контроль по факту — через штифты, лекала и шаблоны.

Контрольные штифты и лекала под болтовое поле

Самый наглядный способ убедиться, что отверстия «встали» в поле — использовать контрольные штифты и лекала, точно повторяющие ответный фланец или узел. Вместо того чтобы пробовать собирать изделие сразу на объекте, проверка проводится в цехе.

Типовая схема контроля:

• изготавливается стальная или алюминиевая плита с точным болтовым полем по чертежу;
• в отверстия плиты и трубы вставляются штифты с посадкой по полю допуска (например, Н7/h7);
• по усилию установки и зазорам визуально оценивается, насколько поле «гуляет» по шагу и радиусу.

Если штифты входят свободно, значит, совмещение отверстий в допуске. При малейших заеданиях корректировка выполняется в цехе, а не на объекте, где любой подтачивание превращается в дорогостоящий ремонт.

Шаблоны для проверки шага и осей

Для длинных рядов отверстий по трубе удобно использовать шаблоны, задающие сразу и шаг, и положение оси. Это может быть перфорированная рейка, лазерная линейка или лёгкая пластина с контрольными отверстиями. Шаблон накладывается на трубу и позволяет мгновенно увидеть, где шаг выдержан, а где есть накопленная ошибка.

В сочетании с современным оборудованием для ЧПУ-гибки труб это даёт почти «кондукторную» точность: станок обеспечивает геометрию по длине и углам, а шаблоны быстро подтверждают сохранность шага отверстий и соосности относительно осей.

Что фиксировать в протоколе приёмки

Чтобы результат был воспроизводимым от партии к партии, важен не только контроль, но и документирование. Протокол приёмки трубных деталей с отверстиями и фланцами должен содержать не формальные галочки, а конкретику.

Рекомендуется фиксировать:

• описание базовой схемы: от какой плоскости и точки ведётся отсчёт всех размеров;
• допуски по шагу отверстий и смещению относительно осей (например, не более ±0,3 мм по шагу и ±0,5 мм по радиусу);
• тип применяемых шаблонов и лекал, их идентификацию и дату поверки;
• порядок выборочного контроля в серии: через каждую деталь, через одну, по первой и последней в партии и т. д.;
• фотографии эталонной детали и схемы установки на контрольные приспособления.

Такой протокол превращается для производства в рабочую инструкцию, а для заказчика — в гарантию того, что совмещение отверстий и фланцев будет стабильным на протяжении всего срока поставок.

Если вам важно, чтобы труба после лазерной резки и сложной пространственной гибки собиралась без подгонки и силовой посадки, имеет смысл обсуждать эти вопросы на этапе техподготовки производства. Команда МСК МЕТАЛЛ помогает настроить цепочку «резка → гибка → контроль» так, чтобы отверстия и фланцы оставались на своих местах, а монтаж превращался в чистую сборку, а не в ремонт чертежей на объекте.
