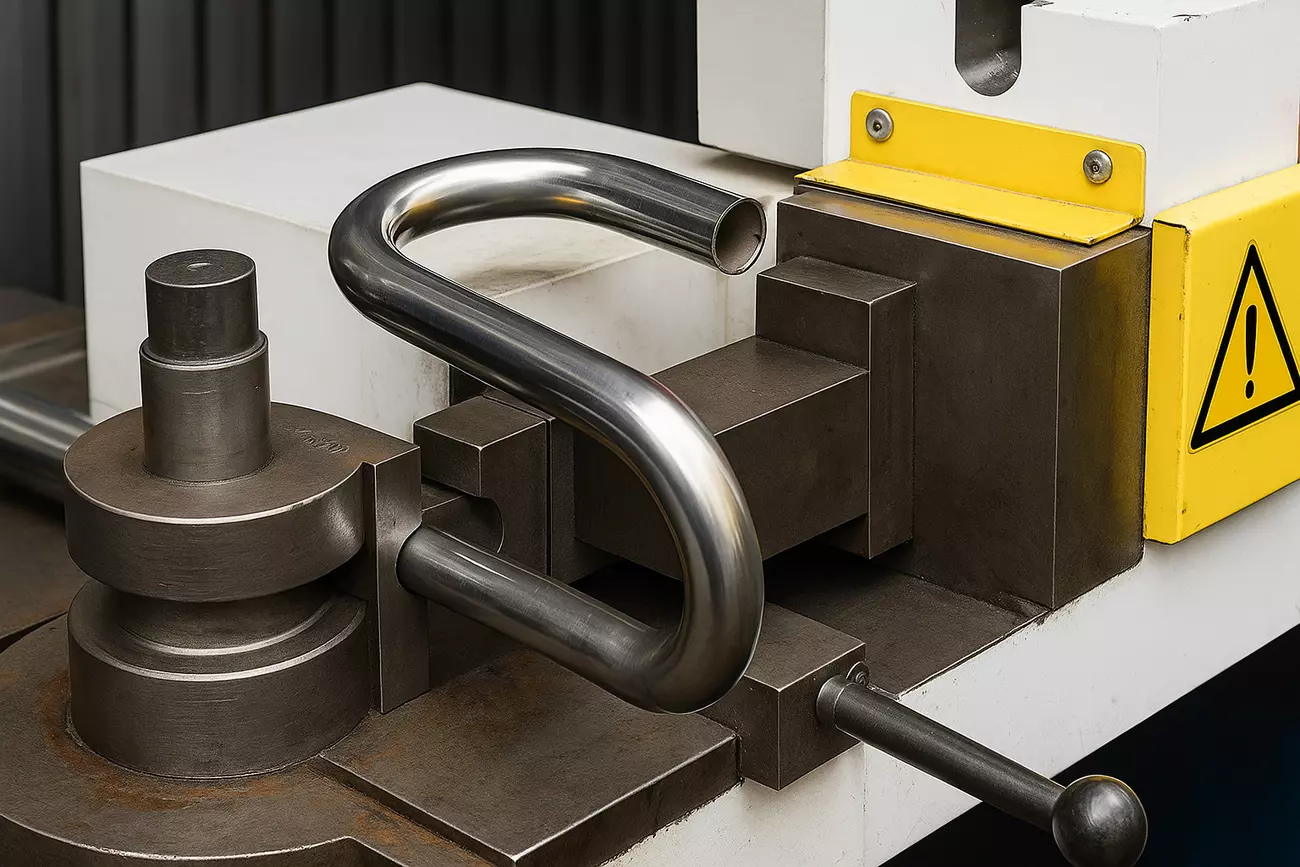

Гибка труб с переменным радиусом: плавность переходов и стабильный результат

Переменный радиус — это не просто «красивая дуга». Это управляемый набор радиусов, плавно перетекающих друг в друга без ступенек, овальности и заломов. Чтобы такая геометрия смотрелась естественно и служила долго, важно заранее подобрать технологию, оснастку и материал, а в процессе — держать под контролем переходы. Ниже — концентрат практики цеха и инженерных допусков, собранный на одном листе.

Что такое переменный радиус и где он применяется

Отличие от постоянного радиуса

При постоянном радиусе вся дуга описывается одной окружностью: задали R, выдержали угол — получили повторяемый сегмент. При переменном радиусе кривая состоит из нескольких участков с разными R1→R2→R3, а между ними обязательны сопряжения: либо касательные стыки с плавным переходом кривизны, либо участки по сплайну. Главная задача — избежать «перелома» кривизны в точках смены радиуса, когда труба ведёт себя по-разному на сжатии и растяжении.

На практике применяются дуги по шаблонам, сплайн‑переходы (например, по трем опорным точкам) и гибка с переменным шагом подачи/давления, где изменение радиуса достигается последовательностью малых приращений.

Примеры изделий — поручни, каркасы, декоративные элементы

Переменный радиус встречается в поручнях и ограждениях лестниц, световых коробах и дизайнерских консолях, в каркасах навесов и козырьков, в декоративных элементах интерьеров, в архитектурных решениях для фасадов. В машиностроении это кожухи, воздуховоды, силовые дуги с «подсадкой» радиуса на краях для аккуратной врезки в соседние детали.

Где важна плавность изгиба

Ключевые области — видимые поверхности (интерьер, фасад, мебель), сопряжения с плоскостями и узлами, места, где по трубе «идёт» взгляд: там любой перелом заметен сразу. В узлах с посадкой в пазы или стаканы важна не только красота, но и точность: отклонение по радиусу на переходе может выбить посадочный размер и нарушить геометрию сборки.

Основные трудности гибки с переменным радиусом

Преломления между участками

Преломление — резкая смена кривизны, визуально выглядит как «излом» теневой линии. Причины: слишком большой шаг корректировки, недостаточный поддерживающий момент (нет дорна там, где он нужен), неправильная последовательность переходов. Чем тоньше стенка и больше контраст между R1 и R2, тем выше риск.

Потеря симметрии и асимметрия по оси

Даже на круглых трубах при неравномерном распределении усилий появляется «плоскость» — изделие встает на стол не одинаково по всей длине, ось «гуляет». Истоки — перекос заготовки в подающих роликах, дисбаланс смазки, локальные утяжки при предварительном формообразовании.

Риск вытяжки и смятия на переходах

Переход между радиусами — место с максимальным градиентом деформаций. При недостаточной поддержке снаружи стенка вытягивается и истончается, изнутри — мнётся. Для тонкостенных труб и алюминия критично подбирать радиус с запасом по отношению к диаметру/высоте профиля, а переходы делать длиннее.

Технологии гибки: когда применять какую

Ручная гибка по шаблону — для единичных изделий

Шаблон (лекало) из фанеры/стали с контрольными точками позволяет «собирать» переменный радиус по месту: малые доводки, частые примерки, визуальный контроль переломов. Подходит для разовых изделий, авторских элементов, где важнее пластика линии, чем абсолютная повторяемость. Минусы — высокая зависимость от квалификации, труднее попасть в серию.

ЧПУ‑гибка с переменным шагом — для точной повторяемости

На станках с числовым управлением задают карту деформаций: шаг подачи, углы, ускорения и компенсирующие прижимы. Изменяя шаг и удержание, получают плавные переходы между радиусами. Метод незаменим, когда требуется серия с единым «почерком» дуги, в том числе для тонкостенных труб из нержавеющей стали и цветных сплавов. В этом случае полезно опираться на опыт чпу‑гибки труб, чтобы заранее оценить допуски и ограничители по материалу.

Вальцовка с подгонкой сегментов

Три/четыре ролика задают радиус посредством прижима верхнего/боковых валков. Для переменных радиусов применяют каскадные проходы: участок с большим прижатием плавно сменяется зоной меньшего давления. Часто комбинируют с локальной правкой, чтобы убрать «ступеньки» переходов. Когда длина дуги велика и нужна строгая цилиндрическая геометрия, разумно рассматривать возможности вальцовки металла с последующей доводкой по шаблонам.

Как выбрать трубу под переменный радиус

Какие сечения проще формуются

Круглая труба наиболее дружелюбна к деформациям — у неё нет слабых углов, нагрузка распределяется равномерно. Прямоугольные и квадратные профили сложнее: наружная стенка растягивается на длинной грани, внутренняя — склонна к гофре. Овальные и специальные профили требуют укороченных шагов корректировки и чаще — механической поддержки в зоне переходов.

Как влияет толщина стенки

Чем толще стенка, тем больше у нас запас до овальности и смятия, но тем выше требуемое усилие и тем заметнее «пружинение» после снятия нагрузки. Для переменных радиусов полезно держать соотношение R/D (или R/H для профилей) не ниже рекомендованных для вашего материала; на переходах закладывайте дополнительную длину сопряжения.

Почему важна равномерность материала

Локальные перепады твердости, сварной шов, разнотолщинность — всё это «выпрыгивает» именно в переходах между радиусами. На заготовках со швом старайтесь располагать шов вне зоны максимального растяжения. Равномерная структура материала стабилизирует поведение дуги и облегчает доводку. Подбор профиля и режимов хорошо соотносить с допусками радиусной гибки профильной трубы, чтобы избежать лишних правок после гибки.

Контроль и проверка результата

Как проверить плавность дуги и сопряжений

Первый уровень — визуальная оценка под косым светом: переломы сразу дают резкую тень. Второй — прикладка лекал по контрольным точкам и шаблон‑маска в натуральную величину. Для ответственных конструкций применяют 3D‑сканирование поверхности с наложением на эталонную геометрию — так видно, где переход требует доводки.

Методы измерения радиуса на разных участках

• Радиусомеры и угломеры — быстрый контроль локальных значений R и угла.
• Шнур‑шаблон: натянутый трос/шнур и измерение стрелы прогиба на заданной хорде — простой способ оценить фактический радиус.
• Лазерная рулетка + шаблон с метками — для длинных дуг и серий.
• Цифровая разметка: съем контрольных точек и сопоставление с моделью, если изделие критично к посадочным размерам.

Что считать браком при переменном изгибе

Брак — это видимые преломления, превышение овальности над допустимой по ТЗ, смятие внутренней стенки, нарушение симметрии относительно заданной оси, несоответствие радиусов на контрольных участках, вынос сварного шва в зону максимального растяжения, если это было запрещено. Для изделий c видимой поверхностью — даже небольшие «ступеньки» переходов считаются недопустимыми.

Итоги: как обеспечить плавность и стабильность

• Сначала — геометрия: эскиз с опорными точками, длинами участков и требованиями к сопряжениям.
• Материал — без сюрпризов: равномерность, понятная сварка, предсказуемая пружинистость.
• Технология — под задачу: шаблон для единичных работ, станок ЧПУ для серий, валки для длинных дуг.
• Переходы — частым шагом коррекции и с поддержкой зоны растяжения/сжатия.
• Контроль — сначала свет и лекала, затем цифра, если требуются высокие допуски.

Переменный радиус любит терпение и последовательность. Когда каждый участок «дышит» равномерно, изделие выглядит целостным, а сборка идёт без подрезок и «подтяжек». Именно этого эффекта мы добиваемся в производстве — плавной дуги без заломов, которая честно держит геометрию и радует глаз.
