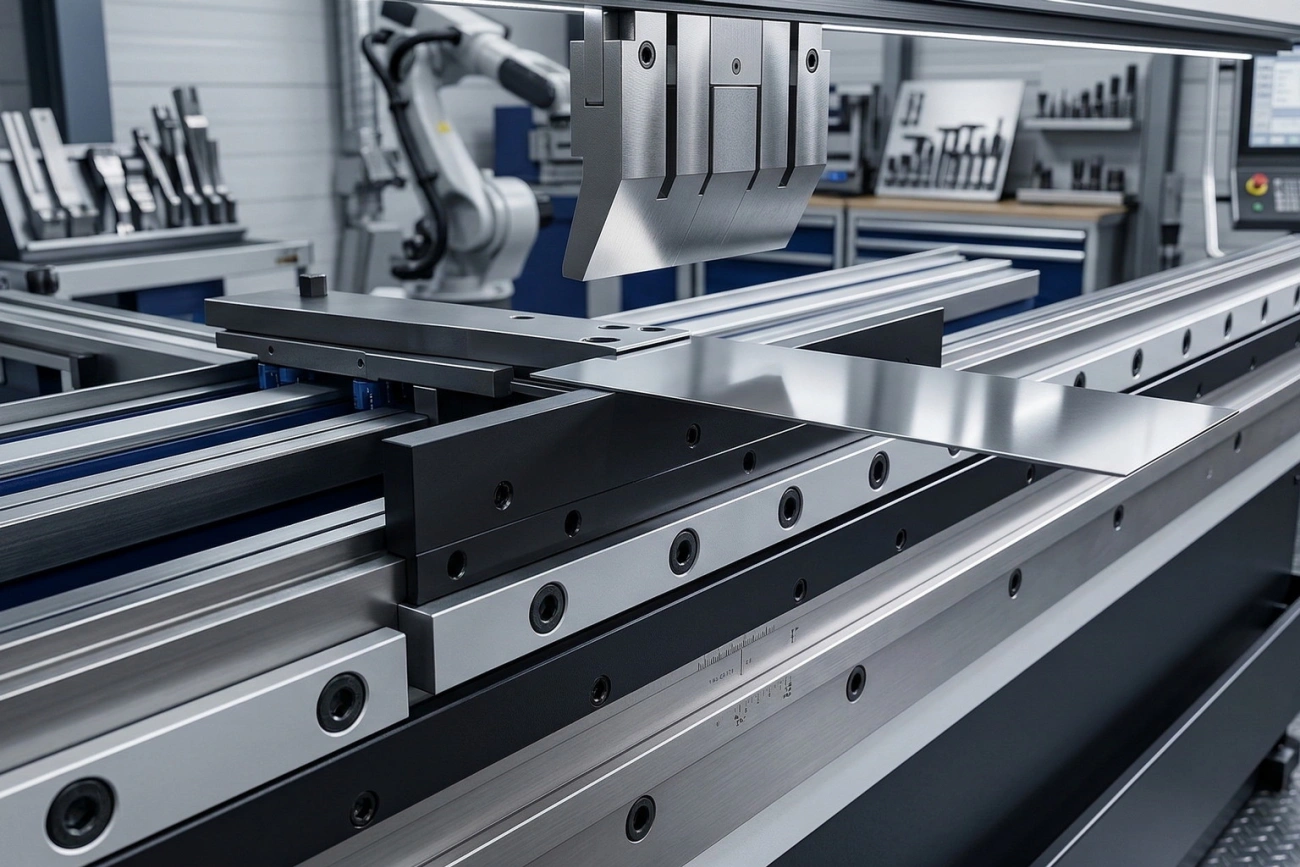

Гибка узких планок: ровная геометрия без скручивания

Узкая длинная планка — один из самых неприятных типов деталей в гибке. На чертеже всё выглядит спокойно: полоса, один или несколько гибов, формально простая геометрия. В реальном производстве именно такие заготовки чаще других уходят в «банан», ловят винт, получают ломаную кромку и теряют плоскость уже после разгрузки, укладки или перевозки. Чем выше отношение длины к ширине и длины к толщине, тем меньше у детали собственная устойчивость и тем жёстче требования к опоре, последовательности формования и приёмке.

В МСК МЕТАЛЛ такие позиции нельзя рассматривать как «обычную гибку в уменьшенном формате». Для узких планок нужен отдельный технологический режим: стабильное базирование, поддержка по длине, аккуратный набор деформации, контроль плоскости и правильная упаковка. Иначе формально «согнутая» деталь окажется неудобной в сборке, а иногда и вовсе непригодной.

Базовые принципы работы с листовыми деталями, оснасткой и режимами описаны в разделе гибка металла. Но именно на узких длинных полосах особенно хорошо видно: итоговую геометрию задаёт не один ход пуансона, а вся технологическая цепочка — от подачи в пресс до перевозки готовой партии.

Почему узкую деталь «ведёт»

Дефицит опоры и локальные напряжения

Первая причина увода — дефицит опоры. Узкая полоса плохо прощает работу «на весу». Если заготовка стабильно поддержана только в зоне гиба, а остальная длина провисает или получает случайную ручную подпорку, напряжения распределяются несимметрично. После разгрузки деталь начинает компенсировать этот перекос изменением общей линии.

Практически риск удобно оценивать через два простых отношения: k1 = L / b, где L — длина детали, b — ширина полосы, и k2 = L / t, где t — толщина металла. Это не нормативные формулы, а быстрые производственные ориентиры. Чем выше k1 и k2, тем легче деталь уходит из плоскости. Для планки 1500 × 30 × 2 мм получаем: k1 = 50, k2 = 750. Для детали 500 × 80 × 2 мм значения уже другие: k1 = 6,25, k2 = 250. При одинаковой толщине вторая заготовка объективно устойчивее.

Проблему усиливают отверстия, пазы, ослабляющие вырезы, заусенцы, несимметричная кромка и переменная жёсткость по длине. На массивной детали такие факторы ещё можно не заметить. На длинной узкой планке они быстро превращаются в реальный геометрический дефект.

Ошибка усилия и точки приложения

Узкую планку портит не просто большое усилие. Её портит смещённое усилие. Если линия приложения силы уходит от расчётной оси гиба даже на небольшую величину, появляется паразитный момент M = F × e, где F — усилие формования, а e — эксцентриситет, то есть смещение линии приложения силы. Даже небольшой e при большой длине детали начинает работать против плоскости: одна зона получает избыточную нагрузку, другая — недобор, и вместо чистого гиба появляется комбинация из гиба и скручивания.

Именно поэтому узкие планки так плохо реагируют на перекос подачи, слабое базирование и неаккуратную работу руками в зоне приёма. Простой пример: длинную полосу подают в матрицу с минимальным угловым уводом, визуально почти незаметным. После разгрузки одна кромка уже «смотрит» вверх, а другая сохраняет линию. На сборке такая деталь начинает качаться, не ложится в пакет и требует подправки.

Когда нужно не только получить угол, но и удержать спокойную общую линию детали, грубый силовой проход почти всегда слабее управляемого формования. Для задач, где критична именно плавность деформации, полезно учитывать подходы, характерные для радиусной гибки металла: чем равномернее набирается форма, тем меньше риск получить излом по линии и паразитный увод по длине.

Деформация от неудачной упаковки

Одна из самых частых ошибок — считать, что если деталь вышла из пресса ровной, дальше она уже не испортится. Для длинных узких полос это неверно. Они теряют геометрию и после гибки: на столе, в пачке, при жёсткой стяжке, при опоре только на края и при перевозке без стабильного основания.

Здесь работает простая инженерная логика: прогиб резко растёт с увеличением пролёта. Для балки под распределённой нагрузкой зависимость качественно выглядит так: f ~ L⁴ / (E × I), где f — прогиб, L — пролёт, E — модуль упругости, I — момент инерции сечения. Коэффициенты в реальном расчёте зависят от схемы опирания, но главный вывод один: увеличение свободного пролёта очень быстро бьёт по геометрии. Для узкой полосы это критично.

Чаще всего геометрию ломают четыре фактора:

• опора пачки только по двум крайним точкам;
• стяжка без проставок;
• контакт деталей по вершинам гиба;
• перенос длинной заготовки с неравномерной поддержкой.

Как гнуть без «банана»

Поддержка на всей длине

Базовое правило простое: узкая длинная заготовка не должна работать «на весу» ни до касания инструмента, ни во время гиба, ни сразу после него. Поддержка должна сопровождать деталь по всей длине. Это достигается не одной случайной подставкой, а всей схемой: подающие столы, приёмные опоры, боковое удержание, иногда второй оператор или механизированная помощь.

Слабое место таких деталей в том, что даже хороший пресс не компенсирует плохую механику обращения с заготовкой. Если в начале цикла планка лежит стабильно, а в момент приложения усилия длинный свободный конец провисает или получает случайное ручное подруливание, напряжения перераспределяются неравномерно. Для длинной узкой полосы этого уже достаточно, чтобы после разгрузки появилась потеря прямолинейности или лёгкий винт.

Перед запуском партии стоит проверить хотя бы пять вещей:

• где именно заготовка теряет устойчивость до входа в инструмент;
• есть ли симметричная поддержка по обе стороны зоны гиба;
• что происходит с длинным свободным концом после прохода;
• не вносит ли оператор руками паразитное смещение;
• достаточна ли схема опоры для всей длины детали, а не только для центра.

Практический пример: планка длиной 1800 мм, шириной 40 мм и толщиной 2 мм при одиночной работе оператора часто получает микросмещение руками на входе в пресс. Если ту же позицию перевести на стабильную схему с боковой поддержкой и нормальным приёмным столом, часть «необъяснимого» брака исчезает без смены материала и без увеличения тоннажа. Это важный момент: проблему часто создаёт не металл и не пресс, а слабая организация поддержки.

Мелкий шаг формования

Для узких деталей силовой сценарий «сделаем быстрее одним нажатием» почти всегда проигрывает. Более мелкий шаг формования позволяет распределять деформацию спокойнее, уменьшать локальные пики напряжений и удерживать не только угол, но и общую линию детали. Это особенно важно там, где планка длинная, а требования к плоскости жёсткие.

Сильнее тот процесс, в котором каждое следующее действие опирается на промежуточную проверку предыдущего. В таких задачах надо смотреть не только на достигнутый угол, но и на поведение детали в плоскости после разгрузки. Если после «точного» попадания в угол планка всё равно уходит по линии, проблема уже не в самом угле. Значит, надо пересматривать схему опоры, шаг набора деформации и порядок контроля, а не пытаться лечить геометрию дополнительным усилием.

Для повторяемых серий такую дисциплину удобнее удерживать там, где используется ЧПУ-гибка металла. ЧПУ не делает чудес само по себе, но стабилизирует ход, уменьшает разброс по партии и помогает повторять один и тот же сценарий формования. Для узких полос это важно: даже небольшая вариация между деталями быстро накапливается и становится заметной в сборке.

Контроль плоскости по линейке и «световой»

Хорошая гибка узкой планки — это не только правильный угол. Это ещё и подтверждённые прямолинейность, плоскость и отсутствие винта. Проверка «на глаз» здесь слишком слабая. Деталь может выглядеть нормальной рядом с прессом и при этом не работать в длинной сборке.

Для внутреннего контроля полезно использовать простые показатели. Например, относительное отклонение можно записывать как δ = f / L × 100%, где f — максимальное отклонение от прямой, а L — контрольная длина. Если геометрия детали это позволяет, перекос удобно дополнительно отслеживать через Δd = |d1 − d2|, то есть разницу диагоналей. На практике часто достаточно и более прямого критерия: световая щель при проверке линейкой или на плите.

В реальном контроле нужно отдельно смотреть:

• линию детали по линейке на просвет;
• поведение детали на ровной плите или столе;
• наличие скрытого винта при перевороте;
• состояние кромки в зоне гиба;
• разницу между первыми и последними деталями партии.

Хорошая запись во внутреннем контроле выглядит так: «Длина контроля 1200 мм, максимальная световая щель 1,5 мм, винт визуально не выявлен, кромка без локального излома». Такая фиксация лучше размытой формулировки «деталь ровная», потому что даёт конкретный критерий для повторяемой приёмки и для сравнения первой детали с остальной партией.

Приёмка и упаковка

Допуски по плоскости и прямолинейности

Если для узкой планки задать только угол и не задать плоскость, спор по браку почти гарантирован. Оператор и контролёр могут смотреть на одну и ту же деталь и делать разные выводы. Один скажет: «угол в норме». Другой — «в изделие не встаёт». Это не человеческий фактор, а слабая постановка критерия.

В приёмке имеет смысл заранее фиксировать контрольную длину измерения, допустимое отклонение от прямой, предельную световую щель, наличие или отсутствие винта, состояние кромки и объём выборки из партии. Ключевой момент в том, что узкую деталь нельзя оценивать только по одной удачной штуке. Приёмка должна подтверждать стабильность серии, потому что именно на длинных тонких планках разброс между первой и двадцатой деталью часто оказывается критичным.

Проставки и связки

Упаковка должна продолжать технологию, а не разрушать её результат. Правильные проставки распределяют нагрузку, снимают контакт по кромкам и не дают пачке работать как рычаг против собственной геометрии. Ошибка здесь особенно обидна: деталь была годной после гибки, но потеряла форму уже в хранении.

Для длинных узких планок упаковка считается нормальной, если:

• проставки стоят повторяемо и симметрично;
• пачка не опирается только на края;
• вершины гибов не давят друг на друга;
• стяжка не создаёт локальный перетяг;
• схема укладки сохраняется от цеха до отгрузки.

Типовая ошибка выглядит так: планки складывают плотной пачкой без разделения, стягивают лентой в двух точках и ставят на хранение на редкие опоры. Через время угол у каждой детали ещё похож на исходный, но общая линия уже поплыла. Формально гиб «есть», practically сборочной точности уже нет.

Транспортировка без потери формы

Перевозка длинных узких деталей требует той же инженерной дисциплины, что и сама гибка. Если пачка лежит на случайных точках, свободно играет между опорами или получает ударные нагрузки в кузове, точность уходит ещё до объекта. И это самый неприятный тип дефекта: на выходе из производства всё выглядело годно, а проблема проявилась уже у заказчика.

Критичны ровное основание, понятный шаг опор по длине, защита от смещения пачки и исключение точечного давления на кромки и вершины гибов. Для длинных узких планок логистика — это не приложение к производству, а часть технологии. Если на этом этапе нет дисциплины, точность теряется уже не на прессе, а в дороге.

Вывод по сути задачи простой: гибка узких полос не терпит приблизительности. Здесь мало «попасть в угол». Нужно удержать линию, плоскость, кромку и форму после разгрузки, упаковки и перевозки. Поэтому сильный результат строится на четырёх вещах: правильная опора, контролируемый шаг формования, понятный контроль геометрии и упаковка без потери формы. Именно так получаются детали, которые остаются рабочими не только у пресса, но и в реальной сборке.
