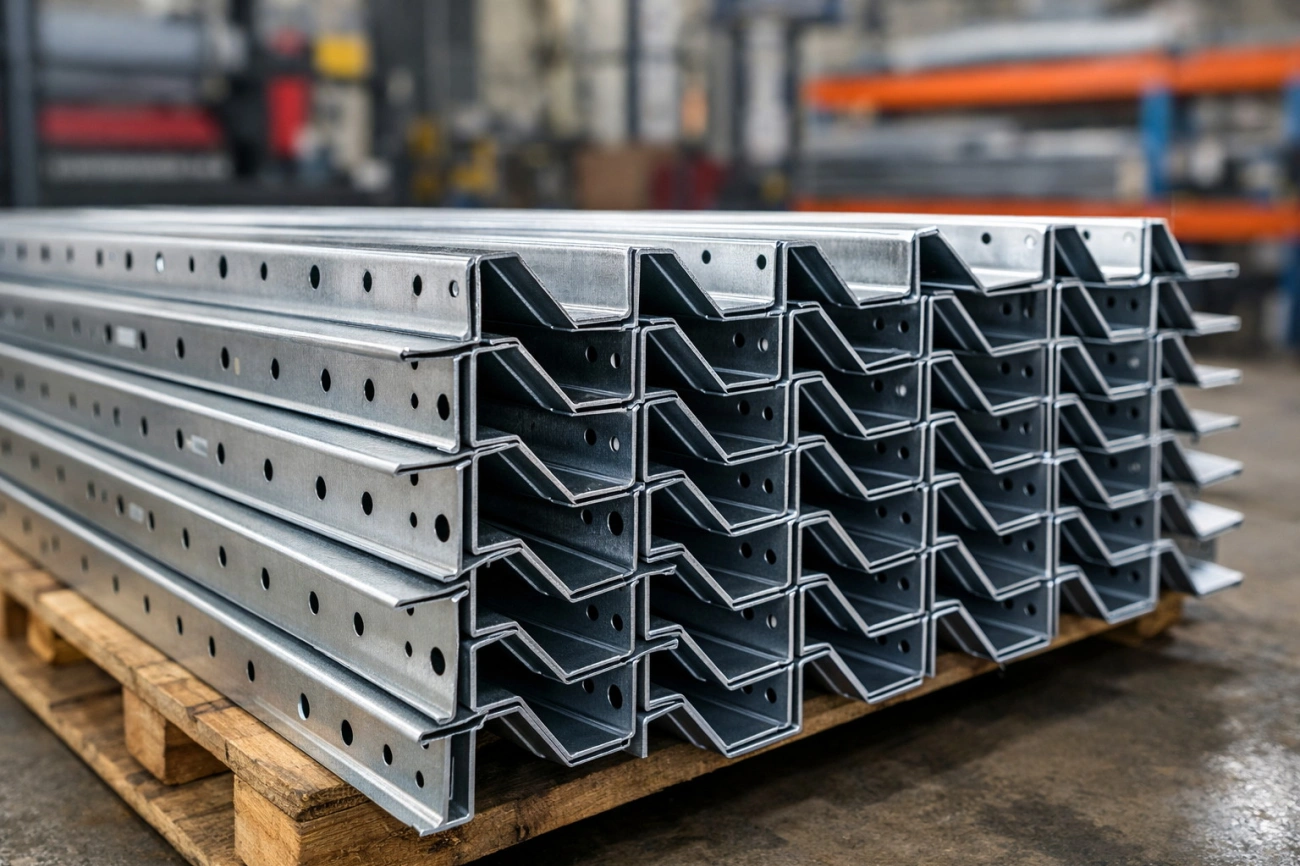

Гнутые Z- и C-профили: от чертежа до приёмки без потери геометрии

Z- и C-профили — рабочая геометрия для прогонов, направляющих, обвязок, фасадных подсистем и каркасов. Их ценят за жёсткость при небольшом весе, но именно эта «полочная» жёсткость делает профиль требовательным к технологии: небольшая ошибка по углу или высоте полки на длине превращается в заметный перекос при сборке, а отклонения по развёртке моментально «уводят» отверстия и стыки. В МСК МЕТАЛЛ такие профили делаются как управляемый процесс — от проверяемой развёртки под ЧПУ до приёмочного контроля по геометрии, чтобы партия была повторяемой, а монтаж не превращался в подгонку.

Эта статья — о том, что чаще всего «ломает» Z/C-профили, какие решения в чертеже экономят переделки, и какой контроль нужен, чтобы профиль дошёл до объекта без потери формы. По производственным возможностям и примерам изделий удобно ориентироваться на раздел производство гнутых профилей — там логика процессов совпадает с тем, что описано ниже.

На что «ругаются» Z/C-профили

Трещины на остром радиусе

Классический сценарий — внутренний радиус задан слишком малым для конкретной толщины и пластичности. На внешней стороне гиба металл растягивается; если запас пластичности исчерпан, появляются микротрещины, затем надрыв по кромке. Риск усиливают: высокая прочность стали, холодный металл, повреждения кромки после резки, неправильная ориентация относительно направления прокатки, а также перфорация рядом с линией гиба.

Практический инженерный ориентир для холодной гибки: внутренний радиус R_вн ≥ 1,0–1,5·t для «мягких» конструкционных сталей и часто R_вн ≥ 2·t для более прочных и пружинящих марок. Если в исходных данных заложено, например, R=1 мм при t=2 мм, корректнее заранее обсудить изменение радиуса или технологического подхода, чем пытаться «вытянуть» требование на станке ценой брака.

Отдельно важно понимать связь радиуса с инструментом при гибке в «воздухе»: реальный внутренний радиус часто определяется раскрытием матрицы и условиями деформации. Упрощённо по практике для стали встречается оценка R_вн ≈ 0,16·V, где V — раскрытие V-матрицы. Это не норматив, а удобный ориентир для обсуждения оснастки: если требуется маленький радиус, обычно нужен меньший V или иной режим/инструмент.

Перекрут на длинной полке

Z- и C-профили склонны к винтовой деформации из-за несимметрии сечения и накопления остаточных напряжений. Длинная полка работает как рычаг: малый дисбаланс усилий, неодинаковое трение по длине, колебания толщины или непредсказуемая перестановка детали по упорам — и профиль уходит «винтом». На объекте это выглядит как сложность стыковки по плоскости, «гуляющие» диагонали и необходимость поджимать крепёж, чтобы «усадить» профиль.

Перекрут опасен тем, что редко лечится точечно. Ручная правка обычно ухудшает повторяемость и «размазывает» допуски. Технологически правильный путь — исключить причину: выстроить порядок гибов, обеспечить опору полок по длине, работать с одинаковой базой (одни и те же поверхности к упорам/управляющим), стабилизировать развёртку и параметры партии материала.

«Открытая» полка из-за недогиба

Недогиб (и его «сестра» — разброс по углу) почти всегда связан с пружинением. После разгрузки металл стремится частично вернуться, и полка раскрывается на 1–3° и более. Чем выше предел текучести, чем меньше радиус и чем короче зона пластической деформации, тем сильнее эффект. На длинных деталях добавляется неравномерность по концам: небольшая разница трения и температуры, клин по толщине, влияние кромок.

Пружинение компенсируют управляемо — перегибом. Простой пример: при целевом угле 90° гиб выполняют до 92–94°, чтобы после разгрузки получить требуемое значение. Величина перегиба подбирается не «на глаз», а по пробной детали и фиксации параметров: материал, толщина, радиус, оснастка, направление прокатки, фактический V/пуансон и режим работы.

Проектирование, которое экономит переделки

Реальные радиусы и вычеты под материал

Большая часть переделок появляется ещё на стадии чертежа: радиус задаётся «как хочется», а развёртка — как будто металл не имеет толщины и не пружинит. Для ЧПУ-гибки важны две вещи: фактический внутренний радиус, который получается выбранной оснасткой, и корректный расчёт припусков/вычетов на гиб. Если эти параметры не согласованы, станок может отработать стабильно, но деталь окажется системно «не той».

Рабочая связка расчётов для развёртки (в общепринятой инженерной форме):

• BA = (π/180)·A·(R + K·t) — припуск на гиб (bend allowance),
• BD = 2·(R + t)·tan(A/2) − BA — вычет на гиб (bend deduction),

где A — угол гиба (градусы), R — внутренний радиус, t — толщина, K — коэффициент положения нейтрального слоя (K-factor). В реальном производстве K зависит от материала, режима и инструмента; типовой диапазон для многих «листовых» сценариев — 0,30–0,50.

Небольшая разница K даёт заметную погрешность на многогибочных Z/C-профилях. Пример: t=1,5 мм, R=2,0 мм, A=90°. При K=0,42 получаем BA ≈ 1,5708·(2,0 + 0,42·1,5) = 1,5708·2,63 ≈ 4,13 мм. Если взять K=0,30, выйдет BA ≈ 3,85 мм. Разница 0,28 мм на одном гибе. Для профиля с четырьмя гибами это уже ~1,1 мм по суммарной развёртке — достаточно, чтобы отверстия и стыки ушли из допуска при идеальной повторяемости самого станка.

Перфорации и окна — не в зонах гиба

Отверстия, окна и перфорация нужны для крепежа и функционала, но в зоне деформации они превращаются в концентраторы напряжений. Край отверстия тянет, форма уходит в овал, появляются локальные надрывы или заусенцы; иногда дефект не бросается в глаза сразу, но снижает ресурс узла и стабильность геометрии.

Практическое правило для согласования чертежа: держать отверстия на расстоянии от линии гиба не менее 2–3·t, а для ответственных изделий и больших деформаций — ≥ 4·t или по технологическим рекомендациям под конкретный материал и радиус. Если отверстие неизбежно близко, проектируют компенсирующие меры: изменяют форму окна, увеличивают радиусы в углах выреза, добавляют перемычки, смещают линию гиба, выбирают другую оснастку.

K-factor и развёртка под ЧПУ

Серийность начинается там, где развёртка становится не «картинкой», а технологическим документом. Для Z/C-профилей это особенно важно: профиль несимметричен, гибов обычно несколько, а накопление погрешностей быстро проявляется по диагоналям и посадочным расстояниям. Поэтому K-factor, допуски на угол и высоту полки, а также база измерения должны быть зафиксированы заранее — иначе каждая новая партия материала будет требовать «доподбора» параметров.

Когда задача выходит за рамки типового профиля (нестандартные полки, сложная перфорация, много гибов, повышенные требования к прямолинейности), рациональнее рассматривать производство как часть общего контура изготовление профилей из металла: здесь критичны не только углы, но и последовательность операций (резка, перфорация, гибка, калибровка), чтобы результат был воспроизводимым в приёмке.

Технология и контроль

Последовательность гибов, чтобы не «сломать» форму

Для Z- и C-профилей порядок гибов — это не «удобство оператора», а фактор геометрии. Неправильная последовательность приводит к перекруту, к потерям по базам и к коллизиям с оснасткой, из-за чего деталь приходится перегибать «в обход», а это увеличивает разброс. В технологической карте обычно фиксируют: какая поверхность является базовой, в каком положении деталь подаётся на каждый гиб, какие упоры и поддерживающие элементы используются, и как контролируется угол после каждого прохода.

Типовой принцип: сначала формируют гибы, которые задают базу и жёсткость заготовке, а затем — «закрывающие» полки. При необходимости используют промежуточные операции: перестановку с сохранением базы, контрольный замер, корректировку перегиба под фактическое пружинение партии. Для длинных профилей дополнительно важны опоры/поддержки по длине, чтобы деталь не провисала и не «подкручивалась» под собственным весом во время гиба.

Шаблоны для углов и высоты полок

В контроле Z/C-профилей мало «посмотреть и приложить линейку». Нужны повторяемые методы: шаблоны углов, калибры на высоту полки, контроль прямолинейности по рейке/призме, проверка перекрута по диагоналям на заданной длине. Для партий с жёсткими допусками применяют принцип «первой детали»: после настройки станка деталь проходит полный цикл измерений, параметры фиксируются, и только затем запускается серия.

Чтобы контроль был объективным, удобно переводить отклонения в относительные величины. Например, для высоты полки и ширины стенки применяют оценку:

δ = |x_факт − x_ном| / x_ном × 100%

Даже если допуски задаются в миллиметрах, такой расчёт помогает быстро увидеть, где ошибка системная (например, «ползёт» развёртка или пружинение), а где единичная (локальный дефект материала или неверная база на одном переходе).

Упаковка и фиксация, чтобы профиль не «сел»

Финальный риск часто недооценивают: профиль можно сделать идеально, но «потерять» геометрию на транспортировке и складировании. Длинные полки и несимметрия сечения делают Z/C-профили чувствительными к точкам стяжки, давлению в штабеле и к тому, как они уложены в пачке.

Рабочие меры простые, но обязательные: прокладки и дистанционные бруски по длине, одинаковая ориентация профилей в пачке, защитные уголки под ленты, ограничение усилия стяжки, фиксация от продольного сдвига, жёсткое основание под пачку. Если профиль идёт на объект «в ноль» по монтажу, упаковка становится частью технологии так же, как выбор матрицы или расчёт развёртки.

Если задача требует гарантированной повторяемости по партии, корректнее обсуждать её не как единичный гиб, а как технологический маршрут: материал, развёртка, порядок операций, контроль и упаковка. По общим принципам процесса удобно ориентироваться на раздел гибка металла, а по конкретным требованиям — передавать чертёж и допуски на оценку технологичности: в этом формате быстрее находятся решения, которые сохраняют геометрию от первого гиба до приёмки.
