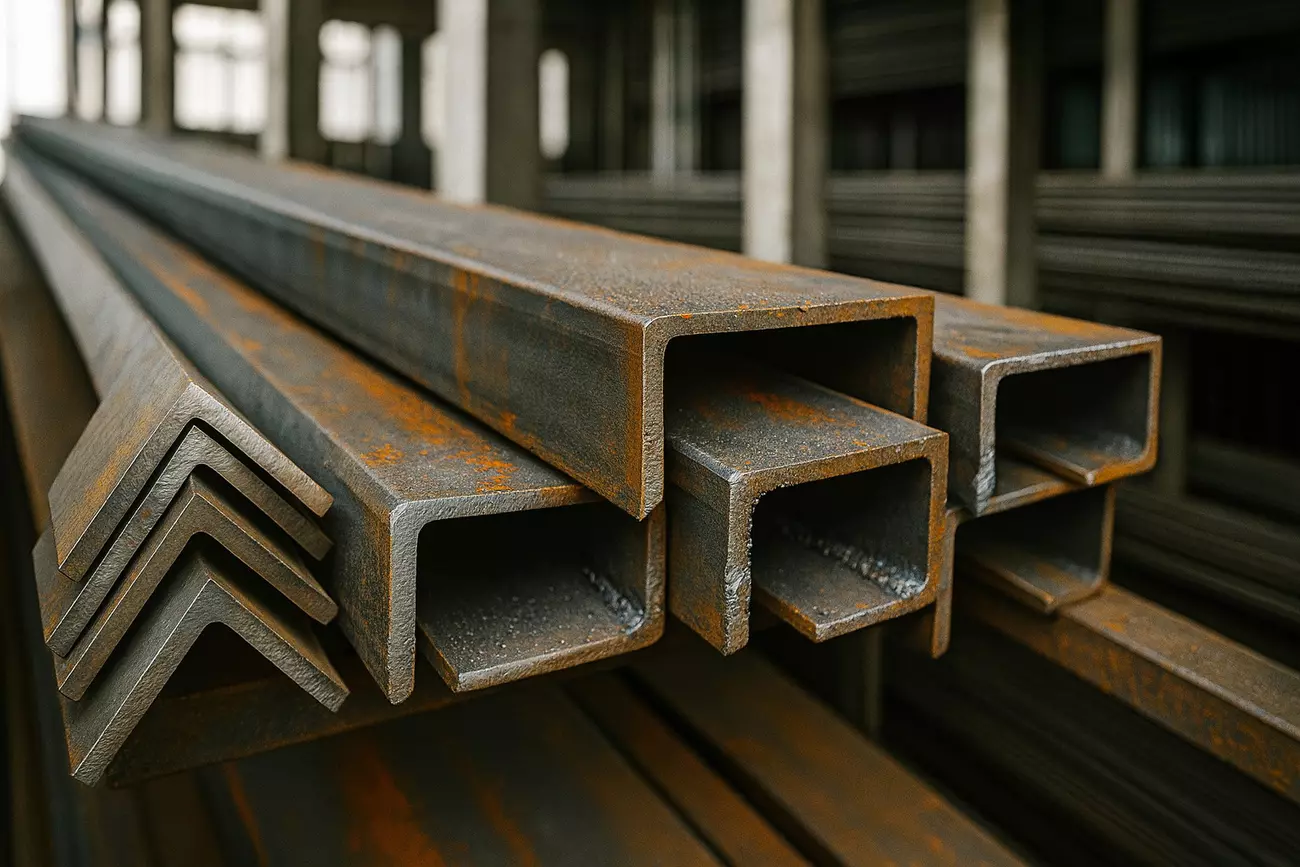

Гнутый швеллер и уголок: отличия и выбор

В металлообработке часто звучит вопрос «что такое гнутый профиль» и когда он уместнее, чем горячекатаный. Коротко: гнутый швеллер и гнутый уголок получают холодной деформацией листового или рулонного металла, придавая ему нужное сечение без нагрева до пластического состояния. За счёт такой технологии профили выходят легче, точнее по геометрии и с готовой поверхностью под покрытие. Горячекатаные же профили формируются в процессе прокатки разогретой заготовки и известны высокой базовой жёсткостью и стабильностью свойств по всей толщине. Ниже — профессиональный разбор от «МСК МЕТАЛЛ»: производство, сравнение характеристик и практические рекомендации по выбору.

Как получают гнутые профили

Гнутый профиль — это результат контролируемой холодной гибки. В практике мы применяем три подхода:

• Профилирование на роликовых станах. Лента проходит через каскад валков, где постепенно формируется швеллер или уголок. Метод продуктивен на сериях и обеспечивает повторяемость размеров по всей длине до 12 м и более.

• Гибка на листогибочных прессах. Универсальный путь для малых и средних партий, нестандартных размеров, коротких серий и опытных образцов. Позволяет варьировать радиус и полки, точно выдерживать угол.

• Комбинированные маршруты. Для особых требований можем сочетать профилирование и последующую доводку, перфорацию, обрезку кромок, подготовку под оцинкование или полимерно-порошковое покрытие.

Холодная деформация упрочняет металл в зонах изгиба, повышая предел текучести на ребрах. Внутренний радиус обычно выбирают порядка 1–2 толщин, чтобы исключить надрывы и микротрещины, а пружинение компенсируют корректировкой угла гиба.

Сравнение с горячекатанными

Горячекатаный швеллер и уголок — «классика» несущих каркасов. Их получают из нагретой заготовки на прокатных станах, что обеспечивает однородность структуры по сечению, предсказуемое поведение под нагрузкой и стандартизованные сортаменты. В то же время фактическая геометрия включает радиусы сопряжений и допуски, заложенные стандартами проката, а поверхность требует подготовки под окраску или цинкование.

Масса, жёсткость, остаточные напряжения

• Масса. За счёт тонколистовой природы гнутый швеллер часто легче горячекатаного аналога той же «видимой» высоты. Это приятно для логистики и монтажников, но требует расчёта по устойчивости и изгибу. Нормативные рёбра и радиусы у «горячего» добавляют металлоёмкость — и запас по прочности.

• Жёсткость. Гнутые профили выигрывают в точности полок и могут иметь рациональное соотношение высоты к толщине, но при тонких стенках чувствительнее к местной потере устойчивости. Горячекатаный уголок благодаря массивности и закруглениям в узлах демонстрирует более высокий запас к локальному смятию и ударным нагрузкам.

• Остаточные напряжения. Холодная гибка оставляет напряжённое состояние в зонах сгиба; при грамотной технологии и соблюдении радиусов это безопасно, но важно в расчётах на усталость и при сварке. В горячекатаных профилях остаточные напряжения ниже и распределены равномернее.

Где применять гнутые профили

Мы советуем гнутые профили там, где критичны лёгкость, точность и качество поверхности «с конвейера»:

• Ограждающие и лёгкие каркасы: стеллажи, навесы, облицовочные подсистемы, вентиляционные короба, фасадные кронштейны.

• Инженерные конструкции с повторяемой геометрией: кабельные трассы, опорные рамки оборудования, тонкостенные фермы, где рациональная форма важнее «избыточной» массы.

• Среда с повышенными требованиями к покрытию: оцинкование и порошковая окраска ложатся на гнутый профиль без трудоёмкой доводки поверхности.

Горячекатаные швеллера и уголки остаются оптимальными для тяжёлых и динамически нагруженных элементов — колонн, подкрановых путей, рам с концентрированными нагрузками, а также в местах, где необходима повышенная ударная вязкость и «запас прочности» в массиве сечения.

Техническое задание: размеры, допуски, покрытие

Чтобы «МСК МЕТАЛЛ» быстро и точно изготовил нужные гнутые профили, включите в ТЗ ключевые параметры:

1. Сечение и толщина. Укажите тип (швеллер/уголок), высоту стенки, ширину полок, толщину металла, внутренний радиус. Для нестандарта приложите эскиз с привязками.

2. Материал. Марка стали (обычно низколегированные и конструкционные), состояние поверхности (холоднокатаный/горячекатаный лист, травлёный, оцинкованный), требования к сертификатам.

3. Длина и допуски. Номинальная длина заготовки, допустимое отклонение по длине и геометрии, прямолинейность, плоскостность полок. Уточните требования по повторяемости для серий.

4. Покрытие. Нужна ли оцинковка (вид — погружная/гальваническая) или полимерное покрытие; цвет по каталогу; толщина слоя; подготовка кромок и отверстий под цинк.

5. Технологические операции. Перфорация, фаски, отверстия, резка под размер, маркировка, упаковка, логистика, требования к паспорту качества.

6. Эксплуатация. Условия среды (улица/внутри помещений, влажность, агрессивные пары), тип нагрузки (статическая/динамическая), температурный диапазон — это влияет на выбор материала и расчёт запаса устойчивости.

Отличие гнутогоа швеллер от горячекатаного в том, что он легче, точнее и сразу готов к финишу, тогда как гнутый уголок и горячекатаный различаются по поведению в узлах и запасу к локальным смятиям. Универсального ответа нет: для лёгких и серийных систем рациональнее гнутые профили, для тяжёлых и ударонагруженных — горячекатаные. Нужна помощь в сравнении профилей под ваш проект — команда «МСК МЕТАЛЛ» предложит расчёт и подберёт оптимальную конфигурацию с учётом технологии, бюджета и условий эксплуатации.
