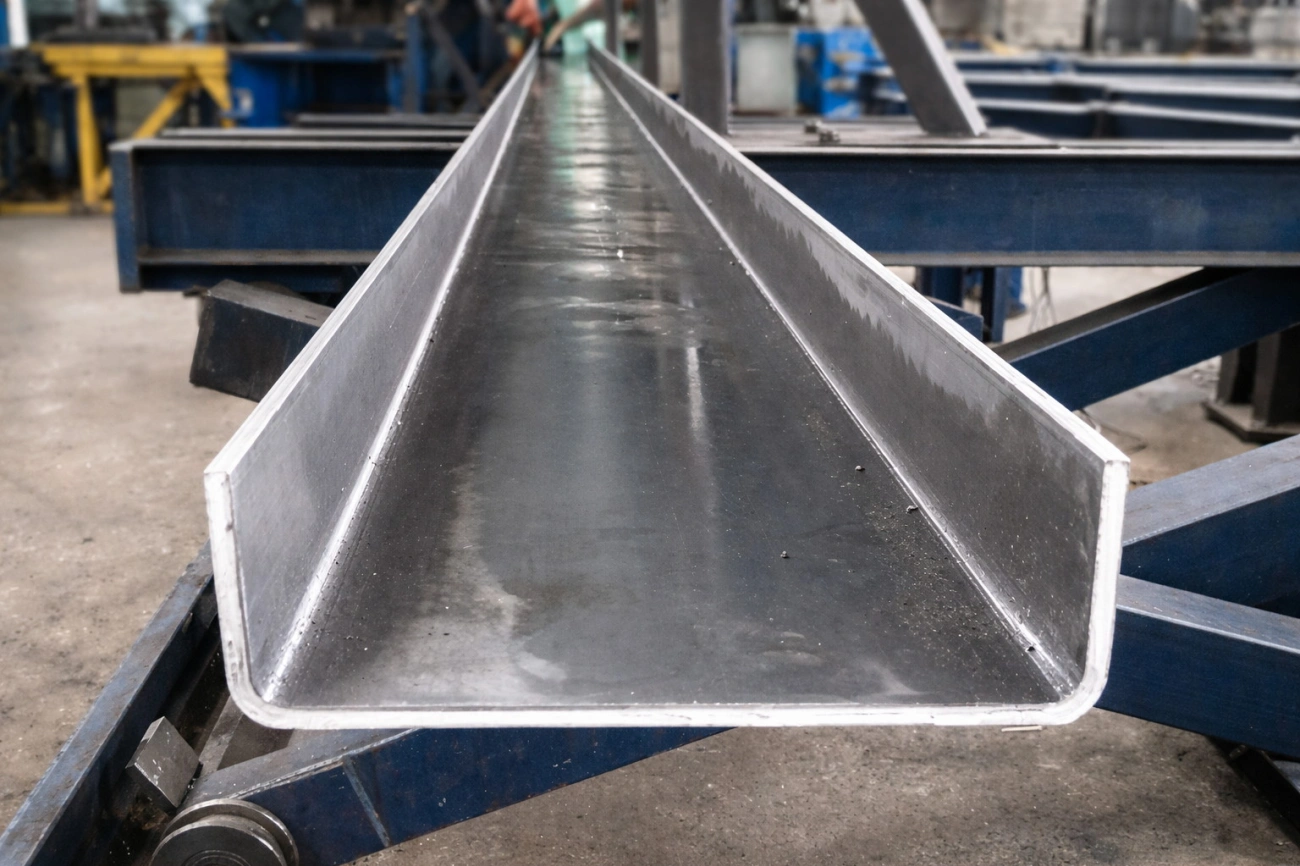

Гнутый швеллер из листа: расчёт, технология и приёмка

Гнутый швеллер из листа часто заказывают тогда, когда проект упирается в «мелочи», которые на монтаже превращаются в часы нервной подгонки: полки чуть расходятся, линия по длине уходит дугой, отверстия «съезжают» на гибе, а деталь внезапно становится «винтом». Смысл здесь один: заранее зафиксировать геометрию и технологичность — ещё на чертеже — и в производстве удержать эти параметры, не догоняя точность кувалдой на объекте.

Мы в МСК МЕТАЛЛ рассматриваем такие заказы как инженерные изделия, а не как «просто согнуть полосу». Если вам нужен ориентир по возможностям и типовым решениям, полезно начать с страницы по производству гнутого швеллера, а в статье ниже — логика расчёта, проектирования и приёмки, чтобы партия приехала предсказуемой.

Когда гнутый швеллер выигрывает у прокатного

Нестандартные размеры и экономия веса

Прокатный швеллер — это ассортимент по стандартному ряду. Он хорош, когда размер «попал» и допуски устраивают. Гнутый вариант берут, когда нужен конкретный размер стенки и полок под узел, а лишний металл превращается в ненужный вес, стоимость покраски и сложности при стыковке.

Показательная ситуация: требуется полка шире стандартной для опоры панели или нужно попасть в узкий монтажный зазор. В прокате вы вынуждены выбирать ближайший больший профиль и дальше «съедать» разницу шайбами, накладками, подрезкой. В гнутом — задаёте геометрию сразу. И это часто выгоднее даже при небольших партиях, потому что вы экономите на последующих операциях и снижаете риск переделок.

Перфорации «сразу в деталь» без доработки

Ещё один сильный аргумент — отверстия, пазы, окна, маркировочные прорези. Если они привязаны к посадочным размерам, выгоднее заложить их как часть технологической цепочки «лист → раскрой → гиб». Тогда вы получаете повторяемость и чистую привязку, а не «поймать размер» после гибки на уже объёмной детали.

Практический эффект: меньше накопления погрешностей. Отдельная сверловка/фрезеровка после гиба добавляет риск смещения из‑за базирования по «живой» поверхности и из‑за того, что профиль уже обладает внутренними напряжениями. В заранее спроектированной перфорации это контролируется значительно проще.

Сроки и партия: где экономика на вашей стороне

Экономика гнутого швеллера начинает выглядеть особенно здраво в двух сценариях: когда нужна партия «вчера» и когда партия регулярная. В первом случае прокат может требовать ожидания конкретного типоразмера или резки длинномера с остатками, во втором — стабильный маршрут производства позволяет держать одинаковую геометрию от партии к партии.

Если профиль — часть серийного изделия, гнутый вариант даёт предсказуемость: один и тот же лист, один и тот же маршрут гибов, одно и то же базирование. В итоге монтажники работают по привычному «шаблону» и не тратят время на подгонку.

Проектирование без сюрпризов

Реальные радиусы и вычеты на гиб

Ключевая причина «не сошлось по длине» — игнорирование того, что металл на гибе перераспределяет длину: часть уходит в растяжение, часть — в сжатие. Поэтому швеллер из листа проектируют через развёртку и через вычеты на гиб (учёт нейтрального слоя).

Минимальный рабочий набор для чертежа: толщина t, внутренний радиус R, угол гиба A (в градусах) и коэффициент положения нейтрального слоя k (подбирается по материалу/инструменту и подтверждается пробным гибом). Тогда припуск на гиб можно оценить так:

Припуск на гиб: BA = (π · A / 180) · (R + k · t)

Пример для ориентира: лист t = 4 мм, внутренний радиус R = 4 мм, угол A = 90°, условно k = 0,33. Тогда BA ≈ 1,5708 · (4 + 0,33·4) = 1,5708 · 5,32 ≈ 8,36 мм. Это число напрямую влияет на развёртку и на то, «встанет» ли деталь в узел.

Важно: реальный радиус почти всегда отличается от «красивой цифры» в голове. Он задаётся пуансоном/матрицей, состоянием листа и длиной линии гиба. Поэтому на этапе согласования лучше сразу проговорить допустимый диапазон радиусов и сделать пробный гиб на образце, чем потом ловить миллиметры на готовом профиле.

Высота полок и «жёсткость по задаче»

У гнутого швеллера можно «играть» высотой полок и толщиной листа, подбирая жёсткость под реальную нагрузку, а не под доступный прокат. Но здесь легко попасть в противоположную проблему: слишком высокие полки при тонком листе начинают вести себя капризно — появляется пружинение, а требование по прямолинейности становится дороже в удержании.

Практическое правило проектирования: чем выше полка относительно толщины, тем больше внимание к базированию, порядку гибов и точности инструмента. Если нужна жёсткость, иногда выгоднее увеличить толщину на 1–2 мм, чем «разгонять» высоту полки и потом бороться с нестабильностью формы.

Где нельзя ставить отверстия и пазы

Самый частый «скрытый» дефект — отверстия, которые после гиба оказываются в зоне деформации: край вытянуло, окружность стала овальной, шаг «уплыл». Чтобы этого не случилось, на чертеже закладывают запретную зону вокруг линии гиба.

Конкретная величина зависит от толщины, радиуса и пластичности материала, но как инженерный минимум ориентируются на расстояние от линии гиба до края отверстия не меньше (R + 2t), а при ответственных посадках — ещё больше. Для пазов и окон правило жёстче: длинный вырез рядом с гибом работает как концентратор напряжений и провоцирует разрыв кромки на внешней стороне гиба. Это место лучше усилить конструктивно либо перенести вырез в более спокойную зону.

Если изделие комплексное (швеллер с окнами, «ушами», ступенями), имеет смысл рассматривать его как часть маршрута производства гнутых профилей: там важны не отдельные операции, а то, как они стыкуются по базам и допускам.

Производство и контроль геометрии

Порядок гибов, чтобы не получить «винт»

«Винт» у длинного швеллера — не мистическая проблема, а следствие несимметричного набора деформаций. Если сначала согнуть одну полку по всей длине, а затем вторую, внутренние напряжения могут «потянуть» профиль, особенно на тонких листах и на больших длинах.

Решение — технологическая дисциплина: симметричный маршрут (гибы «в паре» по подходу к длине), корректное базирование и контроль на промежуточных операциях. На практике часто применяют приёмы: сначала формирование одного гиба с технологическим запасом, затем второго, затем доводка по углу; либо работа серией коротких «проходов» по длине с равномерным распределением усилия. Выбор зависит от материала, длины и требований по прямолинейности.

Прямолинейность по длине и параллельность полок

Для приёмки партии важно заранее зафиксировать, что именно вы проверяете. Геометрия гнутого швеллера обычно раскладывается на несколько измеримых параметров:

• угол гиба каждой полки (чтобы полки не «расходились»);
• параллельность полок и постоянство ширины по длине (чтобы не возникло клина при сборке);
• прямолинейность по стенке (чтобы профиль не «шел» дугой);
• скручивание (контроль «винта» по контрольным точкам).

Рациональный подход — измерять на плите/стенде с понятной базой и фиксировать методику в сопроводительных документах: чем вы меряете, по каким точкам и что считается отклонением. Тогда спор о качестве превращается в проверяемые цифры, а не в «на глаз нормально».

И ещё момент, который часто недооценивают: угловая точность влияет на сборку сильнее, чем кажется. Даже отклонение угла на 1° на полке шириной 60 мм даёт смещение кромки порядка ≈ 1,0 мм (60·tan1°). В стыковке под сварку или в болтовом соединении это может быть критично — особенно на серии.

Упаковка, чтобы швеллер не «сел» в дороге

Профиль может выйти из цеха в допуске и потерять геометрию уже на доставке. Причины банальные: неправильные прокладки, точечная нагрузка стропами, отсутствие распорок, перевозка «внахлёст», когда верхний ряд давит на нижний по ребру.

Чтобы швеллер доехал таким же, каким его приняли на производстве, в упаковке важны три вещи:

• жёсткая связка в пакет с прокладками по опорным линиям, а не по кромке;
• равномерная опора на поддоне/брусе, чтобы не появлялся прогиб между точками опоры;
• защита углов и полок от ударов и смятия при перегрузке.

Если поставка идёт на объект с ограниченным местом хранения, сразу оговаривайте, как партия будет разгружаться и складироваться. Это дёшево в согласовании и дорого в исправлении, когда профиль уже «сел».

Если нужна понятная отправная точка по требованиям к чертежу и контролю, начните с технического задания: материал, толщина, длина, радиусы, зоны запрета для отверстий, требования к прямолинейности и скручиванию. А когда стоит вопрос комплексного узла, полезно смотреть задачу шире — через гибку металла как технологию, где качество задаётся не только прессом, но и подготовкой развёртки, базированием и приёмочной методикой.

Практичный финал: чтобы заказ «гнутый швеллер из листа» прошёл без сюрпризов, приложите чертёж с развёрткой или попросите сделать развёртку по вашему 3D, обозначьте критичные размеры (те, которые стыкуются в узле), и укажите, как вы будете принимать геометрию. Тогда производство работает по ясным параметрам, а вы получаете деталь, которая собирается в конструкцию без лишних компромиссов.
