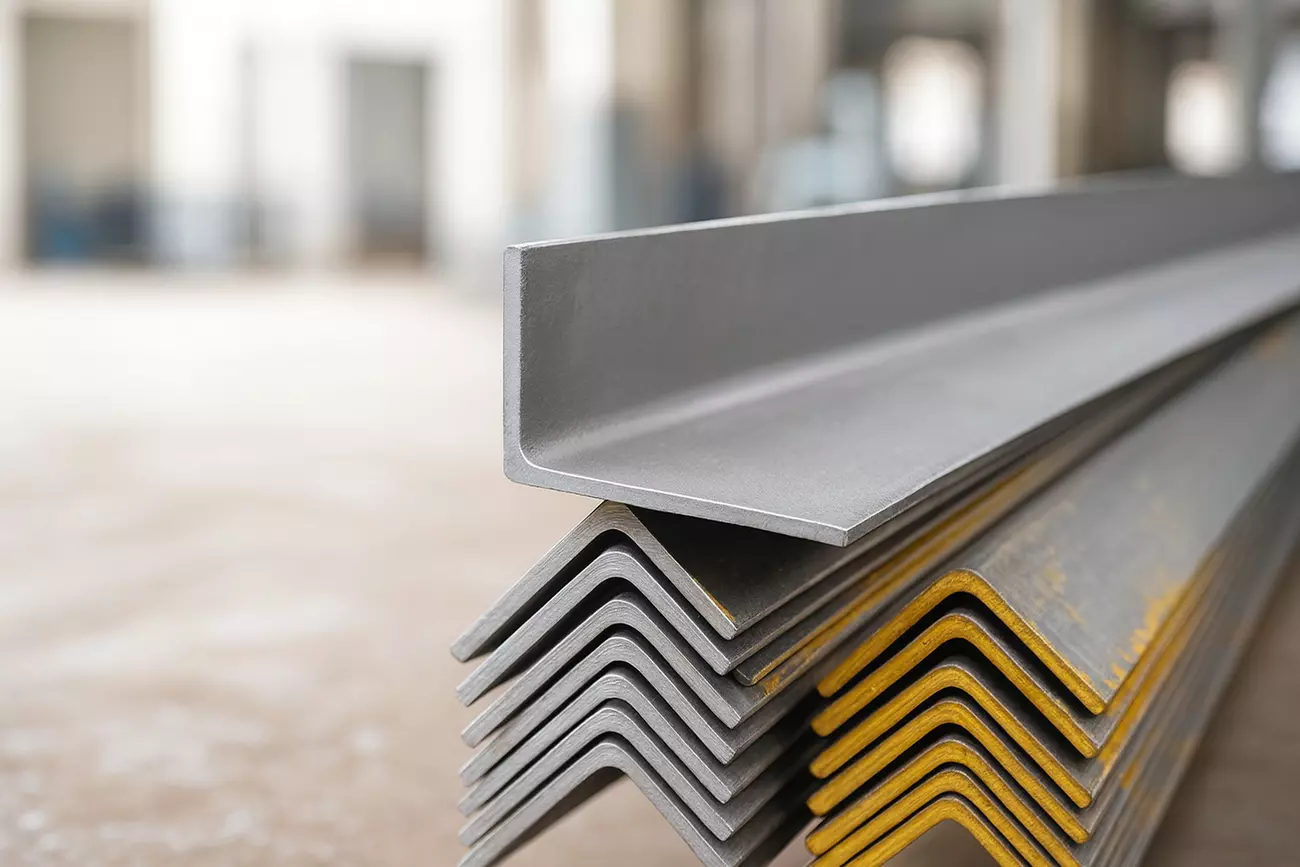

Изготовление уголка гибкой из листового металла: проектирование, жёсткость и контроль

Гнутый уголок из листа давно перестал быть чисто экономичным заменителем прокатного. Для многих конструкций это осознанный инженерный выбор: нужная геометрия, оптимальный вес, аккуратная внешняя поверхность и предсказуемое качество при серийном выпуске. Важно только, чтобы за красивой идеей стояли корректный чертёж, реалистичные допуски и технологичная оснастка. Этим в практической плоскости каждый день занимается компания МСК МЕТАЛЛ.

Разберёмся, в каких случаях целесообразно закладывать в проект именно гнутый уголок из листового металла, какие параметры нужно жёстко фиксировать в документации и как обеспечить стабильную геометрию партии от 10 до нескольких сотен деталей.

Когда гнутый уголок лучше прокатного — не только про цену

Нестандартные полки и толщина: свобода размеров без проката

Прокатный уголок всегда привязан к сортаменту: шаг типоразмеров по полкам и толщинам ограничен. Как только требуется, к примеру, полка 63×37 мм, толщина 5 мм или особое соотношение ширины полок, проектировщик упирается в рамки стандартного проката.

Гнутый уголок из листа решает эту задачу. Полка задаётся свободно в пределах возможностей раскроя и гибочного пресса, а толщина определяется выбранным листовым материалом. Можно получить профиль с асимметричными полками, подобрать толщину под конкретные расчётные усилия, оптимизировать узел под монтажную расстановку отверстий. Именно для таких задач и востребована услуга изготовление уголка из листового металла на заказ.

Кроме того, нет необходимости держать на складе редкий прокат: достаточно стандартного сортамента листа нужной марки и толщины.

Меньший вес при той же жёсткости: рациональный профиль

Жёсткость уголка на изгиб и кручение определяется геометрией сечения. У прокатного сортового уголка полки обычно короче и толще, чем требуется по расчёту: это универсальный компромисс для самых разных задач. В случае гибки из листа можно перераспределить материал: немного уменьшить толщину и увеличить ширину полки.

Если упростить, момент инерции полки примерно пропорционален произведению ширины на куб толщины: I ≈ b · t³ / 12. При этом для реальных узлов часто выгодно увеличить «плечо» (ширину полки), чуть уменьшив толщину, чтобы получить ту же жёсткость при меньшей массе и нагрузке на крепёж.

Результат: конструкция легче, монтаж удобнее, нагрузка на несущие элементы ниже, а требования по жёсткости выполняются за счёт рациональной геометрии, а не запаса «на всякий случай».

Одним циклом: резка отверстий + гибка + маркировка

Ещё одно важное преимущество гнутого уголка — возможность комплексной обработки из плоской заготовки. На этапе раскроя лазером или координатно-пробивным прессом выполняются:

• сквозные и фасонные отверстия под крепёж и закладные;
• пазы и вырезы под проход кабельных трасс, вентиляции, технологических элементов;
• технологические маркировки, номера позиций, реперные отверстия.

Далее заготовка переходит на гибочный пресс, где за один или несколько проходов формируется готовый гнутый уголок. В итоге заказчик получает деталь, в которой уже выполнены все отверстия, учтены допуски по геометрии, нанесена маркировка — без дополнительной сверловки и доработок на монтаже.

Чертёж без сюрпризов: что нужно указать до запуска

Ширина полок, внутренний радиус, прямолинейность — какие допуски реальны

Ключевой документ для производства гнутого уголка — чертёж. Чем чётче в нём прописаны параметры, тем меньше вопросов и «творчества» в цехе. Для гибки из листа особенно важны:

• ширина полок и длина заготовки в развёртке;
• внутренний радиус гиба (или требуемый минимальный);
• допуски по прямолинейности и перекосу полок;
• допуски по углу (например, 90° ± 1° или 90° ± 0,5°).

Реалистичность допусков напрямую связана с толщиной материала и радиусом матрицы. Для большинства конструкционных сталей в диапазоне 2–6 мм при грамотной оснастке достижимы допуски по углу до ±0,5°, по прямолинейности — порядка 0,5–1,5 мм на 1 м длины. Жёстче можно, но это потребует специальной оснастки, дополнительных контрольных операций и удорожания партии.

Отверстия и пазы: куда их ставить, чтобы не «повело» полку

Расположение отверстий и вырезов сильно влияет на поведение металла при гибке. Если крупный паз или группа отверстий попадает в зону гиба, полка может деформироваться, появится локальная вмятина или «ступенька» по кромке.

Практически применяются несколько простых правил:

• крупные отверстия и пазы по возможности смещать от линии гиба минимум на 1,5–2 толщины металла;
• при необходимости отверстия в зоне гиба уменьшать и компенсировать их размером вне зоны деформации;
• цепочки отверстий располагать симметрично относительно оси уголка, чтобы избежать «увода» полки при гибе.

На этапе согласования чертежа технолог обязательно проверяет расположение отверстий и предлагает корректировки, чтобы сохранить геометрию уголка без лишних рисков.

Коэффициент K и вычет на гиб: как не ошибиться в развёртке

Главный источник проблем с длиной полок — неверный вычет на гиб. При гибке часть металла в зоне радиуса растягивается, часть сжимается, а нейтральный слой смещается ближе к внутренней поверхности. Для его описания используется коэффициент K, который показывает, где проходит нейтральный слой относительно толщины ткани металла.

На практике для углов в диапазоне 90–135° и типовых радиусов гиба по углу между 0,8–1,5 толщины применяются проверенные значения коэффициента для каждой марки стали и оснастки. Технолог не подбирает их «на глаз» при каждом заказе, а использует накопленную базу. После первых пробных гибов значение уточняется, а в маршрутной карте фиксируется окончательный вычет на гиб.

Именно поэтому для ответственных узлов важно согласовывать развёртки с производством, а не рассчитывать их только по справочным формулам без учёта конкретного пресса и матрицы.

Радиус и жёсткость: как они связаны

Почему слишком малый R даёт «волну» и надрыв кромки

На чертеже часто хочется видеть «идеальный» острый угол — почти без радиуса. Но металл ведёт себя по-другому: слишком малый радиус приводит к концентрации напряжений на внутренней кромке полки и риску надрывов, микротрещин и «волны» по наружной поверхности.

Слишком малый R по отношению к толщине (например, менее 0,8 толщины) для высокопрочных сталей и холодногнутых оцинкованных листов может привести к скрытому повреждению покрытия и ослаблению сечения. В рабочей эксплуатации такие дефекты проявятся уже под нагрузкой или при коррозии.

Когда имеет смысл увеличить R ради устойчивости формы

Для длинных уголков и элементов, работающих на циклический изгиб и вибрацию, умеренно увеличенный радиус часто выгоднее. Чуть более «мягкий» угол распределяет напряжения, снижает риск усталостных трещин и облегчает повторяемость геометрии в серии.

Кроме того, более большой радиус упрощает подбор оснастки и даёт запас по качеству поверхности, особенно если речь идёт о нержавеющей стали или оцинковке с толстым слоем цинка.

Сравнение жёсткости гнутого и прокатного на изгиб

Если сравнивать гнутый и прокатный уголок только по толщине стенки, прокат кажется более жёстким за счёт массивного сечения. Но при грамотном проектировании гнутый уголок легко догоняет и даже превосходит его по жёсткости при меньшей массе.

Пример: вместо прокатного уголка 50×50×5 можно спроектировать гнутый уголок 60×40×4. Распределив металл, увеличиваем эффективное плечо восприятия нагрузки и сохраняем необходимый момент инерции. При этом масса погонного метра уменьшается, а монтажные возможности расширяются за счёт точного расположения отверстий и пазов.

Материал и покрытие: чтобы лицевая сторона осталась лицевой

Оцинковка и нержавейка: защита покрытия при гибке

Работа с оцинкованной сталью и нержавеющими сплавами требует более аккуратного подхода. У оцинковки важно не допустить отслаивания защитного слоя и трещин по кромке, у нержавейки — избежать поверхностных вмятин и царапин, которые потом сложно удалить.

Для таких задач подбираются специальные матрицы и пуансоны с увеличенным радиусом, настраивается оптимальное давление прижима. Иногда требуется предварительная корректировка радиуса на чертеже, чтобы защитить покрытие и одновременно сохранить геометрию.

Плёнки и прокладки на матрицах: без царапин и вмятин

Чтобы сохранить «лицевую» поверхность гнутого уголка, используются вспомогательные материалы: защитные плёнки на листе, полиуретановые или фторопластовые прокладки на матрицах, мягкие накладки на прижимных элементах. Они позволяют распределить давление и убрать контакт «металл по металлу» в зонах, где особенно важен внешний вид.

Да, это добавляет операций, но зато заказчик получает деталь, которая сразу готова к монтажу или окраске без шлифовки и локальных подправок.

Что меняется при окраске до/после гибки

Иногда проект предполагает окраску до гибки, когда лист сначала покрывается грунтом и эмалью, а уже потом режется и гнётся. В таком случае:

• радиусы гиба приходится увеличивать, чтобы не повредить лакокрасочный слой;
• допуски по углам и полкам могут быть чуть шире из-за упругого возврата материала с покрытием;
• особенно важно использовать мягкие прокладки и контролировать чистоту оснастки.

При окраске после гибки требования к поверхности ещё выше: любые риски, царапины и вмятины на «лицевой» стороне тут же проявятся под краской. Поэтому технолог изначально выбирает схему гибки, минимизирующую контакт рабочей поверхности уголка с оснасткой.

Серийность: как держать геометрию от 10 до 500+ штук

Карта настроек: угол возврата, давление, последовательность гибов

Стабильность партии гнутых уголков обеспечивается не только станком, но и документированной технологией. Для каждой детали составляется карта настроек, где фиксируются:

• параметры оснастки (тип матрицы, радиус, ширина раскрытия);
• угол гиба с учётом возврата (перегиб на 1–3° с последующим возвратом к номиналу);
• усилие пресса и особенности прижима;
• последовательность гибов, если их несколько.

Такая карта делает процесс воспроизводимым: при повторном заказе через полгода или год геометрия деталей останется той же, что и в первой партии.

Единые эталоны (FAI) и контроль 1-й/10-й/100-й детали

Для серийных заказов важно не ограничиваться контролем только первых двух-трёх деталей. На практике используется подход с эталонной деталью (первой утверждённой) и регулярными проверками по партии:

• контроль первой детали (FAI) по ключевым размерам и углам;
• повторный контроль на 10-й и 20-й деталь, чтобы исключить «уползание» настроек;
• выборочный контроль каждой десятой или сотой детали в зависимости от объёма партии.

Эталон хранится и используется при следующих поставках как образец для сравнения. Это особенно важно для гнутых уголков, которые работают в составе крупногабаритных сборок и где даже небольшое отклонение по полкам даёт заметный перекос.

Как не допустить накопления ошибки по длине полки

При изготовлении длинных уголков (3–6 м) критичен не только угол, но и фактическая длина полок. Ошибка даже в 1–2 мм на метр даёт в сумме заметное расхождение в габарите.

Чтобы избежать накопления ошибки:

• развёртка корректируется по результатам опытных гибов, а не только по расчётной формуле;
• для каждой партии фиксируется фактический вычет на гиб с учётом конкретной оснастки;
• в процессе производства контролируется длина полок выборочно на разных этапах партии.

Так удаётся удерживать геометрию в требуемых допусках даже при больших объёмах заказа.

Типовые дефекты и быстрая диагностика

«Открытая» полка (недогиб): причина в радиусе матрицы и вычете

Один из самых распространённых дефектов — угол, который «не дотягивает» до заданных 90°. Как правило, причина в недостаточном перегибе с учётом упругого возврата материала или в неправильно учтённом вычете на гиб.

Коррекция проста: подбирается нужный угол перегиба (например, 92–93° вместо номинальных 90°), уточняется коэффициент для расчёта развёртки, при необходимости меняется матрица на вариант с другим радиусом и шириной раскрытия.

«Волна» на кромке: как лечится подбором R и прижима

«Волна» на кромке полки или по наружной поверхности уголка — признак того, что металл в зоне гиба перерастянут или переразжат. Чаще всего это происходит при слишком малом радиусе и недостаточной поддержке материала в матрице.

Для устранения волны:

• увеличивают радиус оснастки до значения, рекомендованного для данной толщины и марки стали;
• настраивают более равномерный прижим, чтобы материал не «уходил» в одну сторону;
• при необходимости используют вспомогательные прижимы или изменяют последовательность гибов.

Скручивание и «винт»: когда виновато базирование

Скручивание уголка («винтом») после гибки часто связано не с самим процессом деформации, а с тем, как заготовка базировалась и поддерживалась на прессе. Если лист лежал с перекосом, упоры выставлены неточно или прижим был несимметричен, заготовка получит кручение, которое потом сложно исправить.

Решение — жёстко фиксированная система упоров, корректное базирование по кромке, применение дополнительных опор для длинных заготовок и чёткая схема работы для оператора. В этом помогает накопленный опыт и отработанные технологические карты, которые применяются и для такой операции, как гибка уголка на серийных заказах.

Приёмка и упаковка: чтобы доехало без деформации

Проверка угла, параллельности полок и диагонали

Приёмка гнутых уголков редко ограничивается визуальной оценкой. Для ответственных деталей контролируются:

• фактический угол между полками по шаблону или угломеру;
• параллельность и прямолинейность полок по линейке и щупам;
• диагонали, если уголок участвует в образовании рамной конструкции.

При необходимости результаты контроля фиксируются в протоколе, который передаётся вместе с партией.

Шаблоны и щупы: быстрый контроль на участке

Для работы в потоке важен быстрый контроль без сложных измерений. Для типовых гнутых уголков изготавливаются шаблоны по внешнему контуру и простые калибры-щупы под ключевые размеры. Оператор регулярно сверяет детали с эталоном и сразу замечает отклонения.

Проставки и стяжки в пачке: против «усадки» при транспортировке

Даже правильно изготовленный гнутый уголок можно повредить при транспортировке и хранении. Чтобы этого не произошло, применяются:

• жёсткие проставки между полками, чтобы уголки не давили друг на друга;
• стяжки и обвязка пачек с защитой кромок;
• поддоны и опоры, исключающие прогиб пачки под собственным весом.

Так сохраняется геометрия до момента монтажа, а заказчик получает уголок в том виде, в каком он был принят на участке гибки.

Если вам требуется не просто «уголок по чертежу», а предсказуемый по геометрии и жёсткости элемент конструкции с учётом всех нюансов материала и покрытия, имеет смысл закладывать в проект гнутый профиль из листа. В компании гибка металла выполняется как часть комплексной услуги: от проверки чертежа и подбора оснастки до серийного производства и упаковки партии, готовой к монтажу.
