    Радиус после гибки — это не «красивая дуга», а конкретная геометрия, от которой зависят посадка в сборке, совпадение отверстий, повторяемость серий и отсутствие лишних подгонок на монтаже. Проблема в том, что радиус редко получается «как на чертеже» без поправок: материал пружинит, стенка деформируется, нейтральный слой смещается, а оснастка и режимы дают свою долю разброса. Поэтому контроль радиуса — не формальность, а обязательная технологическая операция.

    Эта статья — практический разбор того, как измерять радиус после гибки быстро и осмысленно: что можно проверить в цехе за минуты, где измерения начинают врать, и как оформить результат так, чтобы приёмка была прозрачной. Если нужно сопоставить методы контроля с производственным процессом, полезно дополнительно посмотреть материалы по радиусной гибке металла и особенностям повторяемости на чпу-гибке металла (там чаще всего и «вылазят» вопросы к измерениям на серии).

    Почему «на глаз» всегда в минус

    Где рождаются ошибки ручного контроля

    Контроль «на глаз» ошибается не потому, что кто-то невнимателен. Он ошибается потому, что у человеческого восприятия есть неизбежные ограничения:

    • Параллакс и ракурс. Небольшой угол взгляда меняет «видимый» радиус. На длине дуги это превращается в миллиметры, а иногда и в сантиметры отклонения по положению концов.
    • Нет эталона. Если сравнивать дугу с «примерно похожей», вы на самом деле сравниваете две неопределённости. Итог — самоуверенная ошибка.
    • Деформация сечения. У труб и профиля после гибки часто появляется овальность или «подплющивание». Визуально дуга кажется «правильной», а фактически радиус по наружной и внутренней поверхности различается.
    • Локальные участки. Радиус может быть близок к требуемому на середине дуги, но уходить на входе/выходе из зоны гиба (особенно при неправильной подаче, зажиме или при недостатке поддержек).

    Важно понимать: «на глаз» иногда годится как первичная проверка грубого брака, но не как измерение. Как только появляется слово «допуск», визуальный контроль становится риском.

    Допуски: что реально измерить быстро

    Быстрый контроль в цехе должен отвечать на два вопроса: «похоже ли на требуемую геометрию?» и «насколько мы уверены в цифре?». На практике быстро (и при этом осмысленно) проверяют:

    • Радиус по дуге — расчётным методом (например, «хорда–стрела») или шаблоном.
    • Положение концов — расстояния между базовыми точками, привязанные к чертежу (центр–центр, торец–торец, смещение по осям).
    • Угол гиба — если дуга короткая и ближе к «угловому» изгибу, угол измеряется быстрее и надёжнее, чем радиус.
    • Овальность/смятие — простыми калибрами или штангенциркулем по двум взаимно перпендикулярным направлениям.

    Если допуск по радиусу жёсткий, «быстро» обычно означает не «снять одну цифру», а «снять набор взаимосвязанных параметров», чтобы подтвердить круговую дугу и исключить «эллипс» или ступенчатую деформацию.

    Документация замеров для приёмки

    Приёмка спорит не о том, «красиво/некрасиво», а о том, что и как измеряли. Чтобы контроль работал как доказательство, а не как мнение, фиксируют минимум:

    • Что измеряли: радиус по методу, хорду, стрелу прогиба, расстояния между базами, угол, овальность.
    • Где измеряли: точки на детали (например, середина дуги и зоны входа/выхода), направление измерения (по наружной поверхности/по оси трубы).
    • Чем измеряли: тип инструмента и при необходимости его идентификатор (рулетка/штангенциркуль/угломер/шаблон), класс точности.
    • Условия: партия/номер детали, дата, исполнитель, примечание о возможном «отпружинивании» после снятия с оснастки.

    В МСК МЕТАЛЛ мы всегда рекомендуем закреплять метод контроля прямо в техническом задании: так проще согласовать, что является «радиусом» (по оси, по наружной поверхности, по шаблону), и избежать ситуации, когда разные стороны меряют разные вещи и получают разные выводы.

    Метод «хорда–стрела»

    Это один из самых практичных способов получить численный радиус без сложных приборов. Он особенно удобен при контроле дуги трубы, профиля или полосы, когда есть доступ к двум крайним точкам участка дуги и к её «пузу» (максимальному отклонению от хорды).

    Быстрый расчёт без калькулятора

    Суть метода: вы измеряете длину хорды L (прямая между двумя точками дуги) и стрелу прогиба h (перпендикуляр от середины хорды до дуги). Радиус R рассчитывается по формуле:

    R = L² / (8h) + h / 2

    Если дуга пологая (стрела маленькая относительно хорды), слагаемым h/2 можно пренебречь, и получится «цеховая» оценка:

    R ≈ L² / (8h)

    Пример. Взяли участок дуги, отметили две точки, между ними хорда L = 600 мм. Стрела прогиба по центру хорды h = 30 мм. Тогда:

    • L² = 600 × 600 = 360 000
    • 8h = 8 × 30 = 240
    • L² / (8h) = 360 000 / 240 = 1 500 мм
    • h/2 = 15 мм
    • Итого R = 1 515 мм

    Этот расчёт легко сделать «в голове» на типовых размерах: квадрат длины хорды и деление на 8h дают основную величину радиуса, а добавка h/2 уточняет результат.

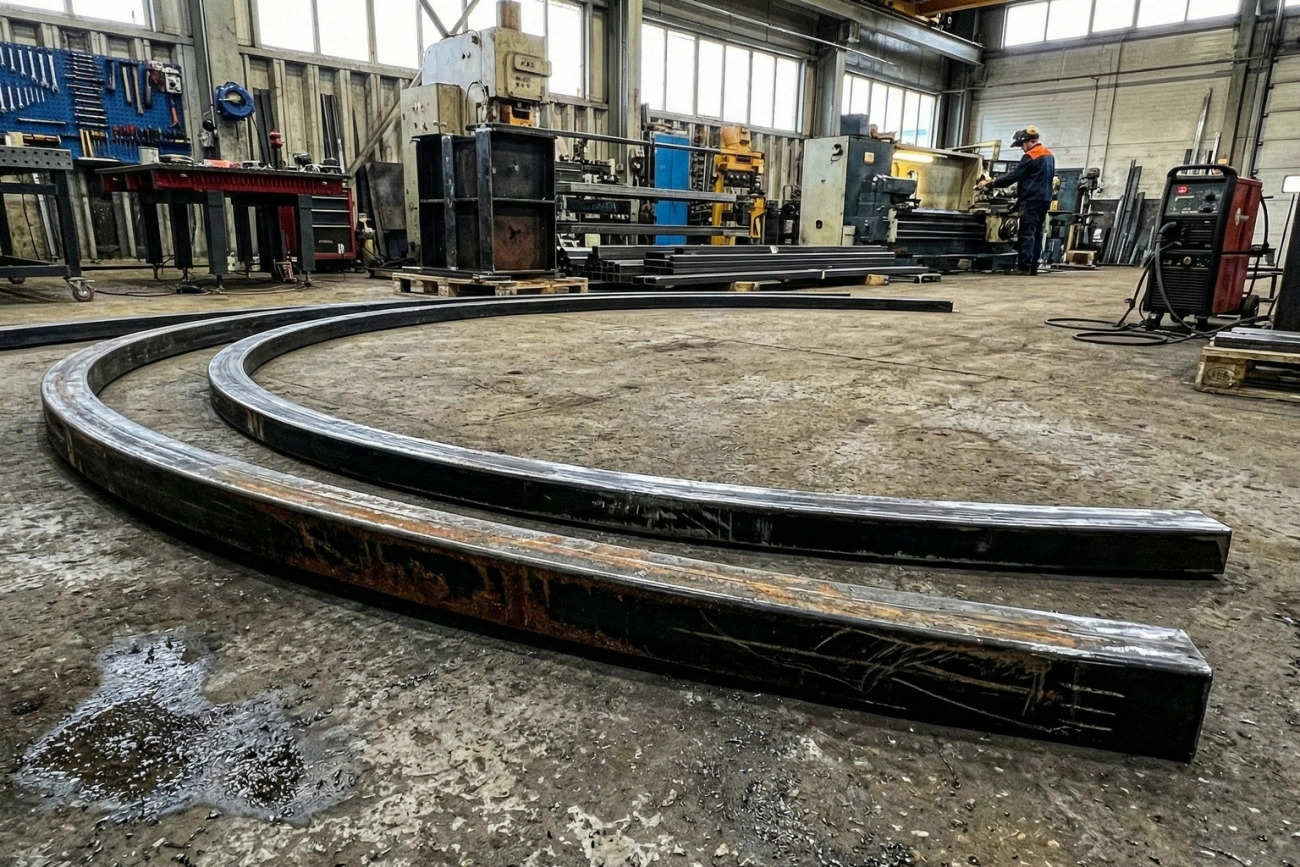

    Измерение радиуса после гибки: практические методики и ошибки

    Точность на длинных дугах

    На длинных дугах метод работает хорошо при двух условиях: правильно выбраны точки и измерения выполнены без накопления погрешности. Основные источники ошибок здесь — не математика, а метрология:

    • Ошибка L. Рулетка по кривой или по нестрогой прямой даст «почти L», но для формулы важна именно хорда (строгая прямая между точками). Удобнее опирать рулетку на жёсткую рейку/профиль, чтобы исключить «провис».
    • Ошибка h. Стрела прогиба обычно маленькая, а значит относительная погрешность по h может быть большой. Если вы меряете h = 10 мм и ошиблись на 1 мм, это уже 10% по h и ощутимая ошибка по радиусу.
    • Выбор участка. Если дуга неоднородна (например, на входе радиус чуть «жёстче», чем в середине), одно измерение даст «средний» радиус, но не покажет проблемный участок.

    Для понимания чувствительности достаточно цеховой оценки: относительная ошибка радиуса примерно складывается из ошибок измерений как

    ΔR/R ≈ 2·(ΔL/L) + (Δh/h)

    То есть ошибка по h влияет сильнее, чем кажется. Практический вывод: если нужен точный радиус, выбирайте участок с достаточно большой стрелой прогиба (в разумных пределах) и меряйте h максимально аккуратно, лучше с упором и перпендикуляром.

    Где этот метод лучше не использовать

    «Хорда–стрела» хороша, когда дуга близка к окружности. Но есть ситуации, где он даёт красивую цифру, не отражающую реальность:

    • Малые участки дуги. Если вы берёте очень короткую хорду, погрешности инструмента и разметки становятся сопоставимыми с h, и радиус «прыгает» от замера к замеру.
    • Сильная деформация сечения. При овальности и местном смятии дуга по наружной поверхности может иметь один «радиус», а геометрия оси — другой. Тогда нужно заранее договориться, по какой линии контролировать.
    • Непостоянный радиус. Бывает «составная дуга»: участок ближе к торцу уходит из-за выхода инструмента или особенностей поддержек. В этом случае корректнее измерять радиус по нескольким сегментам и сравнивать.
    • Почти полуокружность. Когда дуга близка к 180°, выбор точек для хорды становится неочевидным, а доступ к середине дуги может быть ограничен. Здесь чаще выигрывают шаблоны и лекала.

    Шаблоны и лекала

    Шаблон — это быстрый и очень наглядный контроль радиуса. Он даёт ответ не только «какая цифра», но и «где именно ушло». На серии шаблон часто эффективнее расчёта: оператор сразу видит зазор, а не только число в протоколе.

    Как сделать шаблон под радиус

    Шаблон делают под тот радиус, который реально требуется контролировать. Важно определить линию контроля:

    • По оси изделия (для труб/профиля) — если критична посадка по центру траектории.
    • По наружной поверхности — если деталь работает как облицовка/контур и важен внешний габарит.
    • По внутренней поверхности — если критичен внутренний просвет или сопряжение изнутри.

    Материал шаблона подбирают под ресурс и точность:

    • МДФ/фанера — быстро и дёшево для входного контроля и единичных заказов.
    • Листовой металл — стабильно по геометрии и долговечнее, подходит для регулярной проверки.
    • Пластик/композит — полезен, когда нужно избежать царапин на декоративной поверхности.

    Ключевое правило: шаблон должен иметь базирование. Просто «вырезать дугу» недостаточно — нужна полка/упор, чтобы всегда прикладывать деталь одинаково и исключать «съезд» на миллиметры.

    Проверка «световой полосой»

    Самый быстрый способ оценить прилегание — проверить зазор на свет. Деталь прикладывают к шаблону, обеспечивая одинаковую базу, и смотрят на «световую полосу» между дугой и шаблоном. Для формального контроля лучше не ограничиваться взглядом, а:

    • определить допустимую ширину/протяжённость зазора (по требованию чертежа или по согласованному критерию приёмки);
    • использовать щупы толщины для фиксации максимального зазора;
    • проверять не один участок, а минимум три зоны: середина дуги и два участка ближе к концам (там чаще проявляется ошибка режима или оснастки).

    Плюс «световой полосы» в том, что она мгновенно показывает характер отклонения: равномерный зазор по всей длине — это один сценарий (радиус системно не тот), а локальный «просвет» у торца — другой (проблема входа/выхода из гиба, прижима или поддержки).

    Хранение и износ шаблонов

    Шаблон — это измерительный инструмент, а не «кусок фанеры». Его износ напрямую превращается в ошибку контроля. На практике шаблоны портятся по трём причинам: механическое стирание кромки, удары и «самодельные доработки» по месту. Чтобы шаблон не превратился в источник брака, достаточно дисциплины:

    • Хранить на плоскости (или в подвесе), чтобы не было коробления и скручивания.
    • Маркировать радиус, линию контроля (ось/наружка/внутрянка), дату изготовления и версию чертежа.
    • Запретить подгонку напильником без переизготовления: один «аккуратный» проход способен «сдвинуть» радиус на величину, которая потом станет системной ошибкой на всей серии.
    • Периодически сверять шаблон с эталоном (или с контрольным изделием), особенно если по нему принимают серийную продукцию.

    В качестве общей справки по типовым операциям и геометрическим результатам гибки можно ориентироваться на страницу услуги гибки металла: там удобно держать «контекст процесса», чтобы не отрывать измерения от причин (режим, оснастка, материал, припуск, последовательность операций).

    Если нужен быстрый численный контроль — берите «хорда–стрела» и измеряйте h тщательно. Если нужна уверенность на серии и локализация отклонений — делайте шаблон с базированием и фиксируйте критерий «световой полосы». И в обоих случаях заранее договоритесь, по какой линии считать радиус: это снимает половину споров ещё до первого замера.
