Измерение угла при приёмке: точность без 3D-оборудования

Приёмка детали после гибки проваливается не только из-за «большого брака». Намного чаще проблема тише и опаснее: угол медленно уплывает, а серия визуально кажется одинаковой. В результате первые детали выглядят приемлемо, средняя часть партии уже живёт на пределе допуска, а к концу смены начинается накопление отклонений, переделка и спор о том, кто именно пропустил дрейф. Для цеха это типовой производственный сценарий: пока контроль ведётся «по ощущению», стабильность существует только на словах.

Для такой задачи не всегда нужны координатные машины, 3D-сканирование или сложная измерительная ячейка. На практике ЧПУ-гибка металла вполне допускает быстрый и честный контроль угла при помощи цифрового угломера, шаблонов и дисциплины по частоте замеров. Суть задачи в другом: измерение должно быть встроено в реальный рабочий цикл, где после замера принимается конкретное решение — оставить режим, скорректировать программу, заменить инструмент или вывести партию в карантин.

В МСК МЕТАЛЛ к проверке угла относятся как к элементу управляемого процесса. Формальный контроль «для галочки» здесь бесполезен. Если угол является функциональным размером сборки, оценка должна идти по повторяемой процедуре: на какой поверхности ставится прибор, в какой точке делается замер, с какой частотой берутся контрольные детали и при каком отклонении оператор имеет право вносить коррекцию. Субъективное впечатление мастера для такой задачи ненадёжно.

Откуда берётся «уплывающий» угол

Пружинение, нагрев и износ оснастки

Главный источник расхождения между программным углом и фактической геометрией — пружинение материала. После снятия нагрузки металл частично возвращается назад, и итоговый угол оказывается больше или меньше ожидаемого в зависимости от материала, толщины, направления проката, радиуса и режима гибки. Для низкоуглеродистой стали, нержавейки и алюминия величина возврата различается заметно; попытка применить одну и ту же коррекцию ко всем материалам — грубая ошибка, которая быстро ломает повторяемость.

Второй фактор — тепловой режим и состояние инструмента. При длинной серии матрица и пуансон работают не в вакууме: поверхность контактирует с заготовкой, меняется трение, постепенно растёт локальный нагрев, на кромках появляется рабочий износ. Даже если изменение по микрогеометрии небольшое, в угле оно может проявиться вполне заметно. Особенно это видно на тонколистовой нержавейке и деталях с узкой полкой, где система чувствительна к любому изменению контакта.

Практически это выглядит так: на FAI деталь показывает 89,9°, на десятой — 90,2°, на пятидесятой — 90,6°, а на сотой оператор уже спорит, допустим ли результат. Формально отклонение на каждом шаге может казаться небольшим, но тренд очевиден. **Если цех не отслеживает дрейф, он обнаруживает его слишком поздно — уже после накопления партии с пограничной геометрией.**

Дрейф параметров в серии

Дрейф редко связан только с одним параметром. Обычно срабатывает комбинация: другая плавка металла, микроскопическое смещение упоров, накопление загрязнений, изменение ориентации заготовки, человеческий фактор при укладке. На одиночной детали это может не проявиться, зато в серии начинает «ползти» результат. Поэтому корректнее рассматривать задачу шире: речь идёт о контроле устойчивости процесса.

Быстрый инженерный индикатор здесь простой: если последовательные замеры показывают направленное смещение, это уже не случайный шум. Для оперативной оценки удобно считать размах и среднее отклонение. Размах серии можно записать формулой: R = αmax − αmin, где α — фактический измеренный угол. Если при допуске ±0,5° размах внутри короткой выборки уже выходит к 0,6–0,8°, процесс ведёт себя нестабильно, даже если часть деталей пока ещё формально проходит приёмку.

Ошибки «на глаз» без инструмента

Самая дешёвая ошибка в моменте и самая дорогая по последствиям — визуальная оценка. Человеческий глаз хорошо ловит грубый перекос, но плохо различает разницу порядка нескольких десятых градуса, особенно на деталях разной длины, с бликами, защитной плёнкой и неидеальной базой. Парадокс в том, что чем опытнее человек, тем чаще он начинает доверять привычке больше, чем измерению. В производстве это опасная ловушка.

Даже простой шаблон или цифровой угломер дисциплинирует сильнее любой устной договорённости. Когда контроль привязан к числу, а не к фразе «вроде нормально», спор между производством и ОТК резко сокращается. **Там, где нет инструмента, почти всегда появляется субъективность, а вместе с ней — повторные подгибы, потеря времени и смазанная ответственность.**

Чем и как измерять

Цифровой угломер: быстро и точно

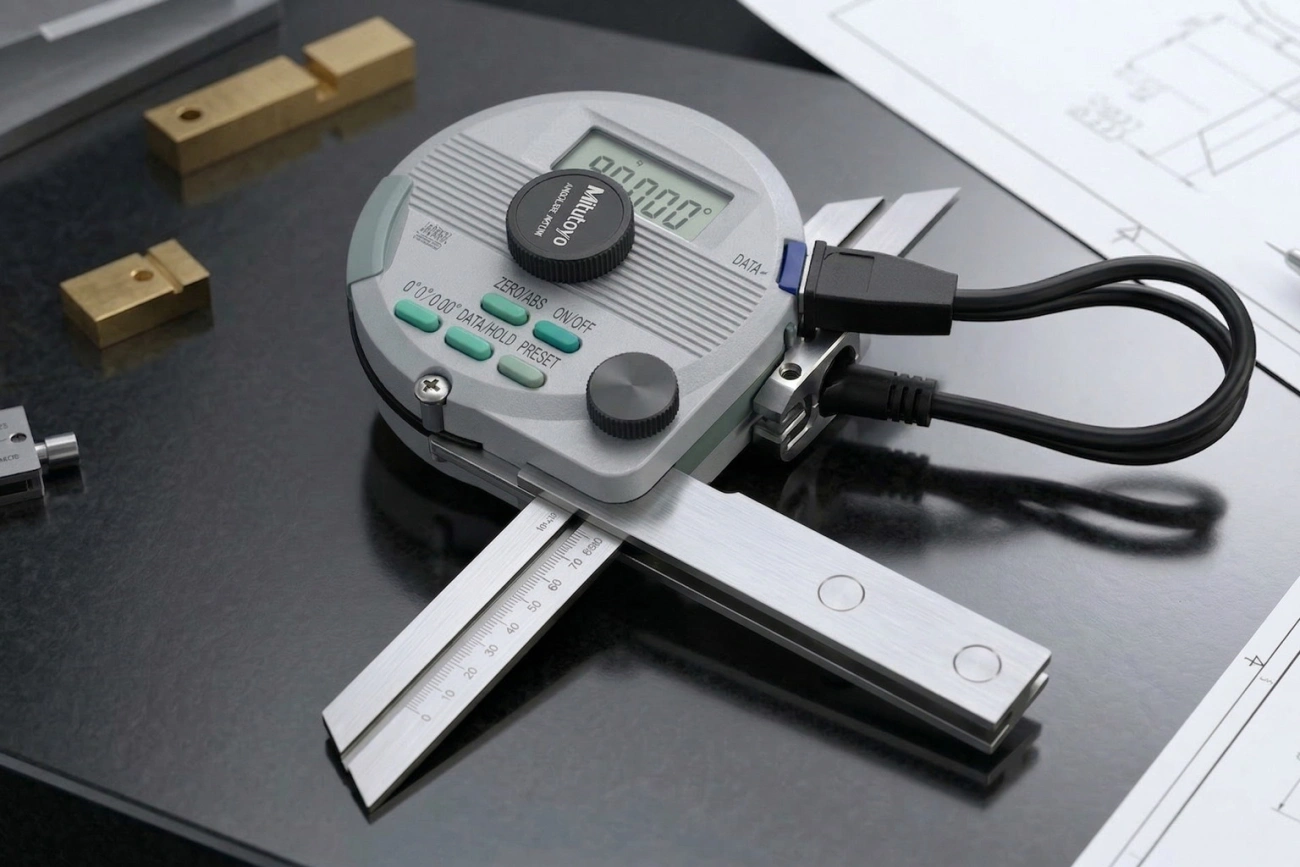

Цифровой угломер — один из самых практичных инструментов для приёмки после гибки. Его сильная сторона — сочетание скорости, достаточной точности и понятности для цеха. Прибор позволяет за секунды получить числовое значение, если соблюдены три условия: чистая контактная поверхность, корректная база и предварительная проверка нуля на эталоне.

Рабочая логика измерения проста. Сначала прибор обнуляют по базовой поверхности или эталонной плите. Затем его ставят на одну полку детали и переводят на вторую, фиксируя угол без перекоса и без касания заусенцев. Если у детали малая длина полки, нестабильная кромка или выраженный внутренний радиус, прямой контакт прибора может давать ложное чтение. В таком случае нужны промежуточные опорные планки либо контрольный шаблон, иначе показание будет отражать смесь реальной геометрии детали и случайных неровностей.

Для понимания масштаба влияния достаточно элементарного расчёта. Пусть целевой угол 90,0°, допуск ±0,5°. Замеры на контрольной выборке дали 90,1°, 90,2°, 90,4°, 90,5°, 90,6°. Среднее значение: αср = (Σαi) / n = 90,36°. Отклонение среднего от номинала уже составляет +0,36°, то есть запас до верхней границы допуска минимальный. При таком тренде оператору нельзя ждать сотой детали — корректировка требуется раньше.

Что проверять перед замером	Типовой риск	Что делать
Ноль прибора	Систематическая ошибка всей серии	Обнулить на плите или эталоне перед сменой и после удара/падения
Чистота полок	Ложный угол из-за стружки, окалины, плёнки	Протереть зоны контакта, исключить замер по заусенцу
Стабильная база	Перекос прибора и плавающие показания	Использовать одинаковую схему установки и одну точку базирования
Повторяемость точки замера	Несопоставимые данные по партии	Фиксировать место измерения в карте настроек

Шаблоны под 45/90/135° и нестандартные

Шаблон остаётся быстрым рабочим фильтром. Для массовых углов 45°, 90° и 135° он позволяет мгновенно отсеивать грубые отклонения без включения длинной процедуры измерения. Но сильнее всего шаблон полезен там, где геометрия нестандартная: 92°, 118°, 127° или другая величина, критичная для дальнейшей сборки. Правильно изготовленный шаблон превращает проверку в однозначное действие: либо есть полный контакт, либо его нет.

Здесь важно не подменять шаблоном полноценную оценку процесса. Шаблон отвечает на вопрос «проходит / не проходит» по конкретному условию контакта, но не показывает динамику дрейфа так, как цифровой прибор. Поэтому сильная схема контроля — комбинированная: цифровой угломер даёт число и тренд, а шаблон ускоряет потоковую приёмку и защищает от субъективного решения на спорных деталях.

Когда заказывают гибку металла для узлов со сборкой, полезно заранее определить, какой угол действительно функционален, а какой можно оценивать укрупнённо. Это избавляет производство от бессмысленного «ловления соток» там, где на изделие влияет не сам номинал угла, а посадка детали в узел, параллельность полок и отсутствие накопленного смещения.

Проверка на эталоне (FAI)

FAI для гибки — ключевая точка, где процессу задают нулевую координату. На первой детали фиксируют не только итоговый угол, но и контекст: материал, толщину, направление волокна, V-матрицу, радиус, программу, номер инструмента, поправку по углу и схему замера. Без этого следующая переналадка превращается в попытку угадать, почему вчера деталь шла стабильно, а сегодня дала другую геометрию при «тех же» настройках.

Хороший FAI завершается записью, по которой можно воспроизвести режим. Это особенно важно для повторных заказов и партий с интервалом в недели или месяцы. Тогда накопленная карта настроек начинает работать как производственная память вместо набора разрозненных заметок.

Быстрый SPC без тормозов

1-я/10-я/100-я — частота замеров

Самая жизнеспособная схема для цеха — контроль 1-й, 10-й и 100-й детали с дополнительным замером после любой переналадки, замены инструмента или сомнительного события. Это упрощённый производственный SPC: быстрый контроль, который почти не тормозит поток и при этом ловит опасный дрейф раньше, чем он превращается в массовый брак.

Логика такой частоты очевидна. Первая деталь подтверждает, что режим вообще собран правильно. Десятая показывает, не начался ли ранний уход из-за пружинения, нагрева или нестабильной базы. Сотая даёт ответ, удерживает ли серия геометрию во времени. Для длинных партий интервал можно делать плотнее — например, каждые 25 или 50 штук, если допуск жёсткий, материал чувствительный или деталь идёт в последующую точную сборку.

Карта настроек и коррекции

Карта настроек должна фиксировать не только «плюс 0,7° в программе». Нужен полный минимум данных: материал, толщина, направление проката, V-матрица, пуансон, усилие, последовательность гибов, номер программы, целевой угол, фактические замеры, место контроля и внесённая коррекция. Только в таком виде запись позволяет переносить стабильный режим между операторами и сменами.

Удобная рабочая формула для решения по коррекции выглядит так: Δкорр = αцель − αфакт. Если целевой угол 90,0°, а фактический устойчиво держится на 90,6°, расчётная первичная коррекция составляет −0,6°. Но слепо вносить полное значение рискованно: сначала оценивают тренд, повторяемость и влияние предыдущих правок. Иначе цех получает классический маятник, когда серия начинает гулять уже не из-за материала, а из-за избыточных встречных корректировок.

Симптом	Вероятная причина	Корректирующее действие
Угол стабильно выше номинала	Недокомпенсировано пружинение	Внести контролируемую коррекцию в программу, перепроверить 3 детали подряд
Угол «ползёт» от детали к детали	Нагрев, износ, нестабильная укладка	Проверить инструмент, базирование, повторяемость подачи, уплотнить частоту контроля
Показания прибора скачут на одной детали	Плохая база или загрязнение зоны контакта	Очистить поверхность, сменить точку замера, проверить ноль прибора
После правки угол ушёл в противоположную сторону	Перекоррекция	Вернуться к последнему стабильному режиму и уменьшить шаг коррекции

Когда править, а когда — списывать

Не каждое отклонение надо спасать подгибом. Если угол вышел из допуска, но деталь уже получила риски, заломы, смятие покрытия или деформацию полок, попытка «дотянуть» результат может сделать изделие только хуже. Коррекция оправдана тогда, когда она сохраняет функциональность и внешний вид и не маскирует системную проблему. В остальных случаях честнее остановить поток, локализовать причину и отделить сомнительную партию.

Показательный мини-кейс из практики серийной гибки: партия кронштейнов из стали 2,0 мм стартовала с углом 89,8–90,1° при целевом 90°. После 40-й детали появился рост до 90,5–90,7°. Оператор хотел дождаться очередного планового контроля, потому что формально часть деталей ещё проходила. Но по тренду стало ясно, что к следующему интервалу серия выйдет за верхнюю границу допуска. После проверки инструмента выявили загрязнение посадочной зоны и изменившийся характер контакта. Очистка, повторное обнуление прибора и мягкая коррекция режима вернули угол к 90,1–90,2°. **Если бы решение отложили, на списание могла уйти уже не одна деталь, а значимая часть партии.**

Именно поэтому цена ошибки в контроле угла всегда выше, чем кажется в моменте. По ссылке ориентировочная стоимость работ видно стоимость производственных операций, но фактические потери почти всегда шире прямой расценки: сюда добавляются время оператора, повторная наладка, блокировка отгрузки, лишний контроль и риск получить рекламацию уже на сборке у заказчика.

Нормальная приёмка после гибки строится на простом принципе: измерение должно быть быстрым, воспроизводимым и привязанным к решению. Цифровой угломер даёт численную опору, шаблон ускоряет поток, FAI фиксирует исходный эталон, а карта настроек превращает разовые удачи в стабильную технологию. Когда эта связка работает, точность достигается без дорогого 3D-оборудования — за счёт дисциплины процесса и инженерной честности к реальной геометрии детали.
