Как избежать заломов при гибке труб: оснастка, материал и угол

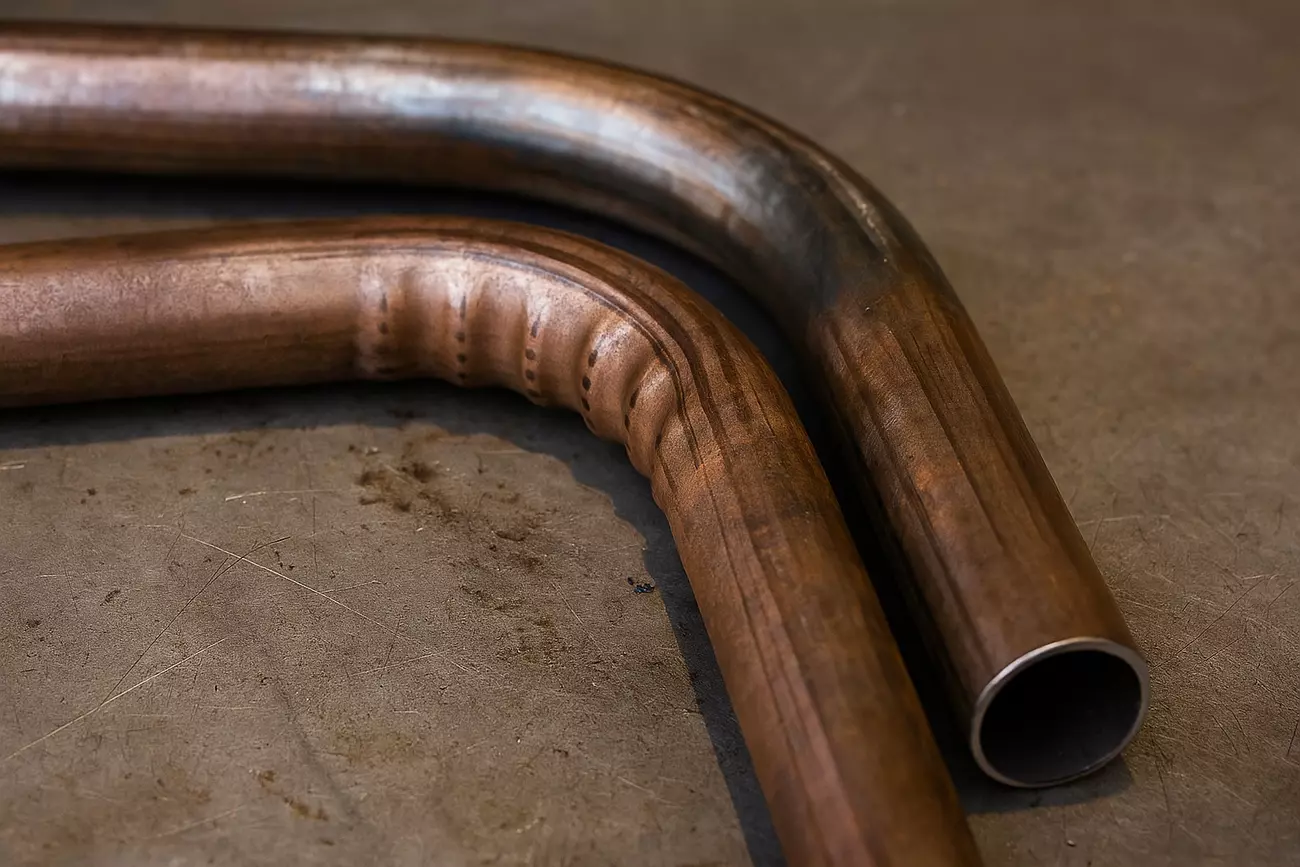

Заломы, складки и выраженная овальность при гибке труб — это не только эстетический дефект, но и прямое нарушение заложенных в проекте характеристик. Изменение сечения ухудшает пропускную способность, снижает прочность и ресурс узла, а в ответственных трубопроводах может привести к аварийным ситуациям.

Специалисты компании «МСК МЕТАЛЛ» ежедневно выполняют гибку труб для инженерных систем, оборудования и металлоконструкций. На практике мы видим один и тот же запрос: обеспечить стабильный изгиб без заломов, морщин и критической потери сечения, при этом выдержав геометрию, заданную проектной документацией.

Качество результата определяется совокупностью факторов: корректным выбором радиуса, грамотно подобранной оснасткой, учётом материала и толщины стенки, а также регулярным контролем готового изгиба. Далее рассмотрим ключевые причины возникновения заломов и практические подходы к их предотвращению.

Почему возникают заломы и складки при гибке

Влияние слишком малого радиуса

Основная причина формирования складок и заломов — попытка получить радиус изгиба меньше, чем допускает комбинация «диаметр–толщина–материал». В процессе гибки внешняя часть трубы испытывает растяжение, внутренняя — сжатие. При чрезмерно малом радиусе металл на внутреннем радиусе не успевает перераспределиться и начинает формировать складки, а наружная стенка — критически истончаться.

Чем тоньше стенка и чем больше диаметр трубы, тем более аккуратно следует подходить к выбору минимального радиуса. При радиусе, близком к диаметру (1–1,5D), без специализированной технологии и внутренней поддержки риск образования «гармошки» на внутренней стороне и заметного сплющивания сечения существенно возрастает.

Ошибки в установке трубы и оснастки

Даже при корректно рассчитанном радиусе нарушение настроек оснастки может привести к дефектам гибки. Наиболее распространённые ошибки, выявляемые в практике:

• недостаточная длина зажимного плеча — труба частично вытягивается из зажимов и деформируется локально;
• несовпадение осей трубы и матрицы — возникает перекос, одна сторона стенки перегружается;
• неверное положение дорна (при его применении) — слишком малый ввод или, напротив, избыточное углубление в зону гиба;
• слабый прижим или люфт направляющих роликов — траектория движения трубы нарушается, заготовка «смещается» относительно заданного радиуса.

В таких ситуациях заломы и морщины являются следствием не «плохой трубы», а некорректно настроенной кинематики процесса.

Вытяжка на внешнем радиусе и сжатие на внутреннем

При гибке всегда формируется типичная картина напряжённо-деформированного состояния: внешний радиус находится в зоне растяжения, внутренний — в зоне сжатия, между ними располагается нейтральный слой. Если растяжение на внешней стороне превышает допустимую для материала деформацию, стенка чрезмерно истончается, возможны трещины и надрывы. При избыточном сжатии на внутреннем радиусе металл стремится «собраться» в складки, формируя характерную волну.

Задача технолога и оператора — обеспечить максимально равномерное распределение деформации по толщине стенки. Для этого подбираются радиус, схема гибки (с дорном или без него), усилие прижима, геометрия оснастки и режимы работы станка.

Как правильно выбрать радиус гибки

R/S как ключевой коэффициент

Для оценки сложности гибки широко применяется отношение радиуса к толщине стенки — R/S. Этот коэффициент позволяет быстро оценить, насколько «жёстким» будет изгиб. Чем меньше значение R/S, тем выше риск образования складок, заломов и недопустимой овальности сечения.

Для большинства конструкционных сталей при холодной гибке безопасным считается радиус не менее 2–3 толщин стенки при условии применения корректной оснастки. Для тонкостенных труб коэффициент R/S должен быть ещё более «мягким»: нередко не менее 4–5, особенно если гибка осуществляется без внутренней поддержки.

Примеры минимальных радиусов для разных диаметров

На практике специалисты опираются на нормативные документы и внутренние технологические карты. Приведём ориентировочные значения, которые иллюстрируют общую тенденцию (конкретные параметры всегда уточняются с учётом материала и ТУ):

• труба 20×2 мм — при использовании дорна возможна гибка до радиуса порядка 1,5D; без дорна целесообразно выдерживать радиус 2,5–3D;
• труба 32×2,5 мм — при дорновой гибке комфортным является радиус около 2D; без внутренней поддержки рекомендуется закладывать 3–4D;
• трубы диаметром 50 мм и выше — при недостаточной толщине стенки и попытке получить малый радиус риск сплющивания и потери формы сечения существенно возрастает.

Эти значения носят ориентировочный характер, однако наглядно демонстрируют: с увеличением диаметра и уменьшением толщины стенки требования к радиусу становятся более жёсткими.

Почему стенка важнее диаметра

Интуитивно кажется, что ключевым параметром является наружный диаметр, однако с точки зрения устойчивости к локальной деформации первостепенное значение имеет толщина стенки. Диаметр определяет общую жёсткость трубы, а толщина — её способность сопротивляться смятию и растяжению в зоне гиба.

Две трубы с одинаковым диаметром и разной толщиной стенки будут вести себя при гибке принципиально по-разному. Тонкостенная труба раннее проявляет овальность и склонность к складкам, тогда как более толстостенная деталь выдерживает тот же радиус без критичных дефектов. Поэтому минимальный радиус всегда рассматривается через соотношения D/S и R/S, а не через один только диаметр.

Роль оснастки при устранении заломов

Когда необходим дорн и центрирующий калибр

Дорн представляет собой внутренний поддерживающий элемент, который предотвращает смятие стенок и образование складок при гибке. Он особенно необходим при малых радиусах, тонкостенных трубах и в случаях, когда к геометрии и пропускной способности предъявляются повышенные требования: гидравлические, пневматические, теплообменные контуры.

В сочетании с центрирующим калибром дорн фиксирует сечение изнутри и удерживает его форму в зоне максимальной деформации. По сути, часть нагрузок, которые в противном случае воспринимала бы тонкая стенка, перераспределяется на оснастку. В подобных задачах оптимальным технологическим решением становится именно дорновая гибка труб, позволяющая получать малые радиусы при контролируемой овальности сечения.

Как работает поддержка и направляющие ролики

Наряду с внутренней поддержкой значимую роль играют наружные элементы оснастки: прижимные башмаки, направляющие планки, ролики и упоры. Они задают траекторию движения трубы по радиусу и стабилизируют её положение в процессе гибки.

При правильно настроенной поддержке труба следует расчётной траектории, деформация распределяется по длине дуги, а не концентрируется в одном участке. Это существенно снижает вероятность появления складок на внутреннем радиусе и помогает удержать овальность в допустимых пределах.

Смазка и её влияние на качество изгиба

Технологическая смазка является важным элементом процесса, хотя часто воспринимается как второстепенный фактор. При недостаточной смазке в зоне контакта трубы с матрицей, прижимом или дорном возникают участки повышенного трения, которые становятся источниками локальных напряжений и поверхностных дефектов.

Корректно подобранная смазка позволяет:

• снизить коэффициент трения между трубой и оснасткой;
• обеспечить более плавное «перетекание» металла по радиусу без рывков и задиров;
• минимизировать риск царапин и задиров, что критично для нержавеющих и декоративных труб.

В производстве «МСК МЕТАЛЛ» состав и режим нанесения смазки подбираются с учётом материала трубы, скорости гибки и особенностей оснастки.

Какой материал и толщина поддаются гибке без дефектов

Что проще — алюминий, сталь, нержавейка

С точки зрения пластичности алюминиевые сплавы действительно более податливы по сравнению со сталью и нержавеющей сталью. Однако именно из-за высокой пластичности при неправильном выборе радиуса и оснастки возрастает риск локальных разрывов и заметной овальности.

Конструкционная сталь при соблюдении расчётных радиусов и корректной настройке оборудования демонстрирует предсказуемое поведение. Нержавеющая сталь, напротив, обладает повышенной жёсткостью и выраженным эффектом упругого возврата, поэтому требует более аккуратного подбора радиусов и схемы гибки.

Как влияет точность трубы: сварной шов, овальность

Качество исходной заготовки является критически важным фактором для получения стабильного результата. Сварной шов, овальность и разностенность по окружности выступают концентраторами напряжений и могут становиться «слабыми местами» при деформировании.

При попадании шва в зону максимального растяжения возрастает риск трещин и расслоений. Ярко выраженная овальность означает, что труба уже имеет искажённое сечение до начала гибки, а значит, реакция на нагрузку будет непредсказуемой. Аналогично разностенность приводит к тому, что участок с минимальной толщиной стенки деформируется в первую очередь, формируя залом.

На участке подготовки специалисты оценивают геометрию трубы, контролируют овальность и состояние шва, при необходимости ориентируют его в менее нагружённую зону изгиба.

Когда необходим предварительный отжиг

Для ряда материалов, особенно упрочнённых или ранее подвергавшихся интенсивной деформации, гибка в холодном состоянии может сопровождаться высоким риском трещинообразования. В таких случаях применяют предварительный отжиг или нормализацию, позволяющие восстановить пластичность и снизить внутренние напряжения.

Это актуально для отдельных марок нержавеющих сталей, цветных сплавов, а также труб, прошедших серьёзную деформацию на предыдущих этапах производства. Дополнительно для тонкостенных труб используются специализированные режимы и оснастка, аналогичные применяемым при гибке тонкостенных труб, где любое избыточное усилие моментально отражается на геометрии сечения.

Как проверить и контролировать результат

Визуальный контроль линии сгиба

Первый этап контроля качества — внимательный визуальный осмотр. Линия гиба должна быть плавной, без резких переходов, локальных вмятин и выраженных складок на внутреннем радиусе.

На внешней поверхности недопустимы микротрещины, надрывы и выраженное побеление металла, указывающее на предельную деформацию. Внутренний радиус не должен иметь складок, пересекающих сечение и нарушающих геометрию потока рабочей среды.

Измерение овальности и толщины в месте изгиба

После визуальной оценки проводится измерительный контроль. Овальность определяется как разница между максимальным и минимальным диаметром в зоне гиба. Чем меньше овальность, тем точнее выдержаны режимы процесса и параметры оснастки.

Дополнительно по требованию измеряется толщина стенки на внешнем и внутреннем радиусах. Чрезмерное истончение снаружи или значительное утолщение внутри свидетельствуют о слишком малом радиусе или некорректной работе оснастки.

Что допустимо, а что нужно переделать

Допустимые значения овальности, изменения толщины и визуальные критерии качества фиксируются в техническом задании, стандартах предприятия или отраслевых нормативных документах. Если труба имеет выраженное сплющивание, складки, трещины или другие критичные дефекты, её применение в ответственных системах недопустимо.

В производстве компании «МСК МЕТАЛЛ» приоритетом является надёжность готового изделия. При выявлении отклонений специалисты корректируют режимы, перенастраивают оснастку и выполняют повторную гибку, чтобы обеспечить соответствие деталей проектным требованиям.

При необходимости выполнения сложной трассы с малыми радиусами, контролируемой овальностью и высокими требованиями к ресурсу целесообразно привлекать профильное производство, которое системно занимается гибкой труб. Такой подход позволяет снизить риск брака, оптимизировать расход материала и получить прогнозируемый результат на объекте эксплуатации.
