Как согнуть круглую трубу без овала, гофр и разрыва

Круглая труба удобна тем, что её сечение симметрично, но эта же геометрия делает потерю формы заметной сразу. Во время изгиба наружная часть дуги растягивается, внутренняя работает на сжатие, а стенка одновременно стремится сместиться в поперечном направлении. В результате круг может превратиться в овал, на внутреннем радиусе появляются волны, а наружная стенка становится тоньше. Выбор технологии поэтому начинается с наружного диаметра и толщины стенки. Затем технолог учитывает материал и требуемый радиус по оси трубы.

Универсального «безопасного радиуса» для любой трубы нет. Один и тот же размер заготовки ведёт себя по-разному на прокатных роликах и при намоточной гибке; состояние материала, сварной шов, точность трубы и требования к готовому сечению дополнительно меняют результат. Для ответственной детали критерии качества задают до настройки станка: что контролируется по радиусу и углу, какая овальность допустима, требуется ли ограничение утонения и насколько критичны следы оснастки.

Поведение круглого сечения при гибке

Овализация из круга в эллипс

При изгибе труба стремится сплющиться в плоскости действия изгибающего момента. Наружная и внутренняя части стенки меняют длину, а боковые зоны перестраивают форму, поэтому диаметры в одном поперечном сечении становятся разными. Чем тоньше стенка относительно диаметра и чем круче радиус, тем меньше запас устойчивости у оболочки. Внутренняя поддержка и подходящий ручей оснастки ограничивают деформацию; итог подтверждает замер.

Расчётная модель для первичной оценки тонкостенности: WF = D / t.

Здесь D - наружный диаметр трубы, t - номинальная толщина стенки. Это диагностическое отношение, а не норматив брака. Рост D/t означает, что стенка становится более гибкой относительно размера сечения и обычно требует более осторожной настройки. Конкретный допустимый уровень овальности задают чертежом, техническим заданием или согласованным образцом.

Утонение стенки снаружи дуги

Наружная сторона изгиба удлиняется. Часть деформации реализуется за счёт продольного растяжения, поэтому локальная толщина может уменьшаться. На малом радиусе эффект усиливается, особенно если материал тянется по наружной дуге без достаточного подпора и управляемой подачи. Если остаточная толщина функционально важна, технолог заранее задаёт точки и метод измерения.

Упрощённая геометрическая оценка растяжения наружного волокна: ε ≈ D / (2R) × 100%.

R здесь означает радиус по оси трубы. Формула служит только первой оценкой тяжести гиба: реальное распределение деформации зависит от смещения нейтрального слоя и работы оснастки. Дополнительно влияет трение. Свойства материала и фактическое утонение также меняют картину. Использовать такую величину как готовый допуск или критерий годности нельзя.

Гофры на внутренней стороне

Внутренняя стенка укорачивается и испытывает продольное сжатие. Если стенка теряет устойчивость раньше, чем металл успевает равномерно перераспределиться по дуге, появляются волны, а затем выраженные складки. Риск растёт при малом радиусе, тонкой стенке, недостаточной поддержке и ошибочной настройке прижимной оснастки. У дорновой схемы внутреннюю поверхность поддерживает дорн, а в зоне схода трубы с гибочной матрицы складкоудерживающая планка помогает контролировать локальное выпучивание.

Методы гибки круглой трубы

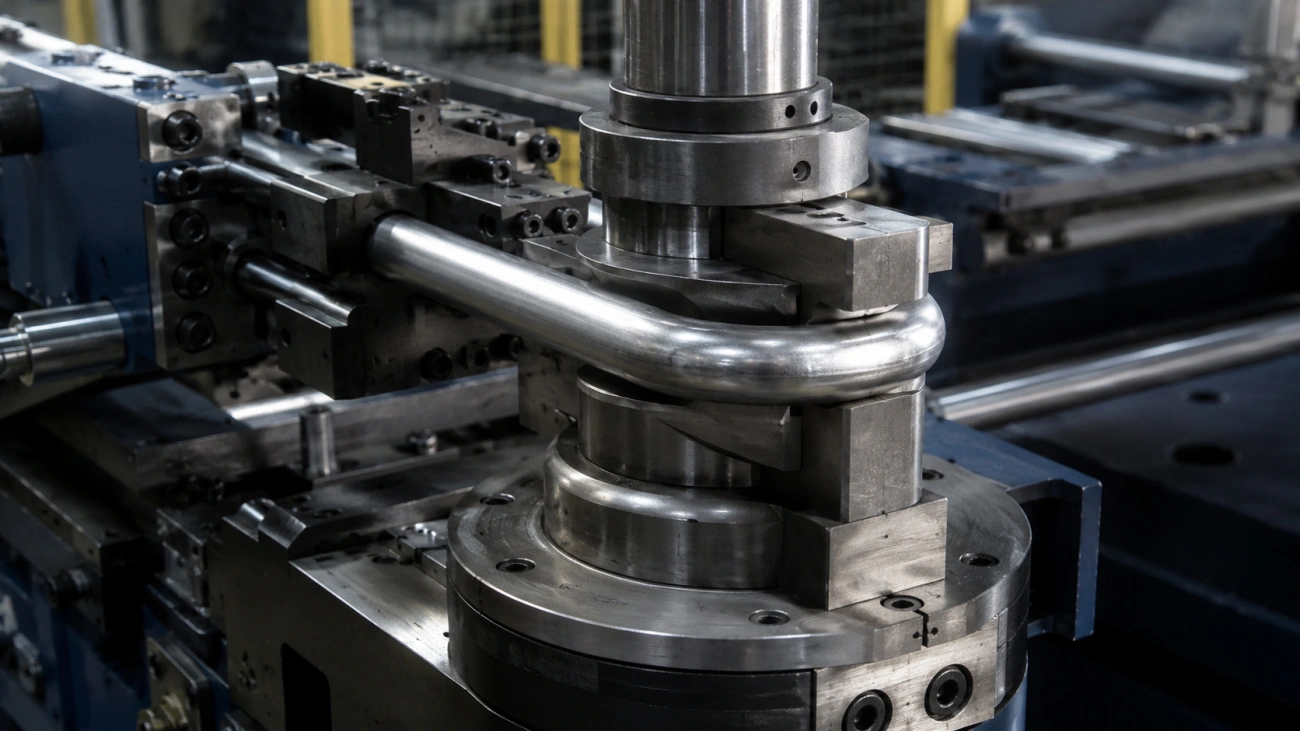

Намоточная гибка с дорном

При намоточной схеме труба зажимается на гибочной матрице и оборачивается вокруг неё на заданный угол. Радиус формируется оснасткой, а дорн поддерживает внутреннюю поверхность там, где сечение наиболее склонно к овализации и складкам. Такая технология особенно полезна для локальных гибов, тонкой стенки и деталей, где после деформации требуется сохранить проходное сечение. На практике качество задаёт весь комплект: матрица, прижим, направляющая, положение дорна, складкоудерживающая планка и стабильность смазки. Отдельно эта логика разобрана на странице дорновой гибки труб.

Прокатка на роликах

Трёхроликовая прокатка постепенно сообщает трубе кривизну на протяжённом участке. Заготовка проходит между роликами несколько раз, а оператор или программа меняет положение формующего ролика до выхода на требуемую дугу. Метод подходит для протяжённых дуг и колец большого радиуса. При слишком агрессивной подаче на одном проходе сечение может сплющиться, поэтому радиус обычно набирают последовательными проходами с контролем дуги и плоскостности.

Гибка по шаблону без дорна

Бездорновая гибка по фиксированной форме возможна, когда диаметр и толщина стенки дают достаточный запас устойчивости для данного материала. Требуемый радиус технолог оценивает отдельно. Для толстой стенки и относительно плавного изгиба внутренней поддержки иногда действительно не требуется. Ограничение метода проявляется при ужесточении геометрии: овализация и локальные волны растут быстрее, чем при полноценной дорновой схеме. Поэтому решение «можно без дорна» подтверждают пробной деталью, а не только сходством с предыдущим заказом.

Роль дорна и оснастки

Когда дорн обязателен

Признак необходимости дорна определяется требованиями к результату. Если труба тонкостенная, радиус мал относительно диаметра, проходное сечение критично или внутренние складки недопустимы, технология без внутренней поддержки быстро становится рискованной. Жёсткая граница в виде одного отношения R/D для всех материалов была бы ложной конкретикой. Технолог оценивает фактическую трубу, радиус, угол, прямые участки под зажим и критерии приёмки, затем подтверждает схему на настроечном образце.

Скользящая планка против гофр

Складкоудерживающая планка работает возле точки касания и поддерживает внутреннюю сторону трубы в момент, когда сжатая стенка стремится потерять устойчивость. Её функция локальна: она не заменяет дорн и не исправляет ошибочно выбранный радиус. Состояние рабочей кромки, положение относительно матрицы и износ влияют на поверхность и форму гиба. Если после нескольких деталей появляются одинаковые волны в одной зоне, наладчик сначала проверяет установку и состояние оснастки, затем корректирует режим.

Ручьи и прижимы под диаметр

Контактная поверхность оснастки должна соответствовать фактическому диаметру трубы. Свободный ручей хуже удерживает круг, чрезмерный прижим оставляет вмятины. Перед серией оператор очищает оснастку и выполняет первую деталь; отдел контроля фиксирует форму сечения и внешний вид.

Влияние стенки и диаметра

Тонкостенная труба и склонность к овалу

Тонкая оболочка хуже сопротивляется поперечной деформации. При одинаковом наружном диаметре уменьшение стенки повышает D/t, поэтому сечение легче сплющивается и образует складки. Это особенно заметно на локальных гибах, где деформация сосредоточена на коротком участке. В такой ситуации технолог увеличивает поддержку сечения, пересматривает радиус или меняет способ гибки. Попытка компенсировать всё одним усилением прижима может дать противоположный эффект: труба сохранит угол, но получит вмятину или след инструмента.

Толстостенная труба и усилие

Более толстая стенка устойчивее к локальному смятию, однако для пластической деформации требуется большее усилие и растёт нагрузка на станок и оснастку. Геометрическая устойчивость сама по себе не гарантирует чистый гиб: прочный материал с высокой упругой отдачей способен заметно изменить угол после снятия нагрузки. Для выбора оборудования технолог сопоставляет сечение с состоянием материала. Затем проверяет, можно ли получить требуемый радиус на доступной оснастке.

Отношение D/t

Отношение наружного диаметра к стенке удобно как быстрый показатель сложности, потому что оно позволяет сравнивать трубы разных размеров по относительной тонкостенности. Например, у трубы 42×2 мм значение D/t равно 21, а у трубы 42×3 мм - 14. Вторая заготовка при прочих равных имеет более устойчивую стенку, но вывод о допустимом радиусе всё равно требует данных по материалу и оснастке. D/t помогает отобрать пограничные задачи для пробной гибки, но не заменяет технологическую проверку.

Материал круглой трубы

Сталь, нержавейка, медь, алюминий

Материал меняет требуемое усилие и величину пружинения. Отдельный фактор - чувствительность поверхности к контакту с оснасткой. Низкоуглеродистая сталь обычно предсказуема при холодной деформации. Нержавеющая сталь чаще требует большего внимания к упругому возврату. Наклёп меняет поведение зоны гиба, а жёсткий или загрязнённый инструмент может оставить следы на поверхности. Медные трубы пластичны, но мягкая поверхность легко повреждается при неправильном контакте. Для алюминия решающими становятся сплав и состояние поставки: внешне одинаковые трубы могут заметно различаться по способности переносить малый радиус.

Пружинение по маркам

После снятия усилия упругая часть деформации возвращается, из-за чего угол раскрывается, а фактический радиус может увеличиться. Величина возврата связана с механическими свойствами материала, отношением радиуса к размеру сечения и способом формования. Технолог не переносит компенсацию между разными партиями вслепую: сначала измеряет первую деталь, затем корректирует программу или положение инструмента. Для серии критично сохранить один материал и сопоставимое состояние поставки либо повторить настройку при смене партии.

Влияние на минимальный радиус

Минимально достижимый радиус определяется моментом, когда заданное качество перестаёт удерживаться: появляется трещина на наружной стенке, складки внутри, чрезмерная овализация или недопустимое утонение. Поэтому радиус нужно связывать с конкретным критерием годности. Если внешний вид вторичен, допустим один технологический диапазон; если труба должна точно садиться в уплотнение или хомут, требования к круглости и стенке становятся жёстче. Для соединения с фитингом и работы в потоковом канале также важно сохранить проходное сечение. На странице гибки круглой трубы эти исходные параметры собраны в прикладном виде для расчёта операции.

Контроль качества гиба

Замер овальности сечения

Для оценки сечения измеряют максимальный и минимальный диаметры в одной контрольной плоскости зоны гиба. Место и метод контроля задают заранее: случайный замер плохо воспроизводится. Критичные сечения маркируют и измеряют по одной схеме для всей партии.

Расчётная формула овальности: O = (D_max - D_min) / D_nom × 100%.

Пример: для трубы с номинальным наружным диаметром 42 мм после гибки получены D_max = 42,6 мм и D_min = 41,4 мм. Расчёт даёт O = (42,6 - 41,4) / 42 × 100% ≈ 2,9%. Это только вычисленное значение; проходит ли деталь приёмку, определяет допуск из чертежа или ТЗ.

Проверка радиуса и угла

Радиус проверяют по той базе, которая указана в документации: обычно по оси трубы либо по согласованному шаблону готовой детали. Для серийной геометрии удобен жёсткий калибр или контрольный кондуктор, потому что он быстро показывает отклонение дуги и положение прямых участков. Угол измеряют угломером, координатным методом или через контрольные базы сборки. Главное условие - одинаковая методика на первой детали и на последующей партии.

Оценка утонения стенки

Если остаточная стенка влияет на прочность детали или герметичность контура, контроль включают в маршрут отдельно. То же относится к узлам, где ресурс зависит от минимальной толщины после гиба. Толщину можно измерять подходящим толщиномером, а при специальной квалификации процесса применяют разрушающий контроль образца. Точки выбирают на наружной дуге, где растяжение максимально, и фиксируют их в карте контроля. Исходную толщину партии желательно подтвердить до гибки, иначе сравнение с номиналом может вводить в заблуждение.

Признак	Вероятная причина	Что проверяет технолог	Корректирующее действие
Сечение заметно ушло в овал	Недостаточная поддержка, слишком крутая деформация, несоответствие ручья	D/t, радиус, положение дорна, соответствие оснастки диаметру	Перенастройка дорна и прижима, другая оснастка или увеличение радиуса
Волны на внутренней дуге	Потеря устойчивости сжатой стенки	Положение складкоудерживающей планки, износ, режим подачи	Коррекция установки, восстановление оснастки, пробный гиб
Сильное утонение наружной стенки	Избыточное растяжение на локальном радиусе	Радиус, подачу, подпор сечения, фактическую стенку	Снижение тяжести гиба, корректировка режима, пересмотр радиуса
Угол после снятия нагрузки меньше заданного	Упругий возврат материала	Фактический угол первой детали, партию материала	Коррекция программы или перегиб по результату измерения
Следы и вмятины	Загрязнение, неподходящий контакт, избыточный прижим	Чистоту ручья, давление контакта, состояние поверхности	Очистка, защитные решения, перенастройка прижима

Производственная ситуация. Конструктор задаёт трубу 42×2 мм с локальным гибом по осевому радиусу 126 мм. Расчётное D/t равно 21, а грубая геометрическая оценка растяжения наружного волокна даёт около 16,7%. Эти цифры не являются допуском, но показывают, что задачу разумно запускать через настроечный образец. После первого гиба отдел контроля измеряет два диаметра в вершине дуги. Затем отдельно фиксирует угол и толщину на наружной стороне. Если овальность выходит за ТЗ, технолог сначала проверяет положение дорна и прижима; только после этого меняет радиус или маршрут. Такой порядок отделяет дефект настройки от физического предела заготовки.

Что учесть при постановке задачи

Диаметр, стенка, радиус

В задании нужно указывать фактический наружный диаметр и номинальную стенку. Конструктор также фиксирует материал и состояние поставки. Геометрию он задаёт осевым радиусом и углом каждого гиба, а длины прямых участков выносит отдельными размерами. Для сварной трубы полезно зафиксировать положение шва относительно плоскости гиба, если оно влияет на технологию или должно быть одинаковым в серии. Ориентацию шва согласуют по фактической заготовке и выбранному методу. Критерии положения задаёт ТЗ на деталь.

Требования к сечению и внешнему виду

Фразы «без овала» или «без следов» слишком расплывчаты для приёмки. Заказчик задаёт измеримый критерий: допустимую овальность, ограничение по утонению, точки контроля, требования к внутренним складкам и лицевой поверхности. Если числовых допусков пока нет, полезно согласовать контрольный образец и описать функциональный смысл детали: посадка в хомут, герметичный контур, видимая дуга, сварка в кондукторе. Так технолог понимает, где внешний дефект является критичным, а где он остаётся косметическим.

Условия работы детали

Финальная технология зависит от последующей эксплуатации. Для трубопровода важны проходное сечение и остаточная стенка; для мебельной или архитектурной детали на первый план выходит поверхность; для сварного узла критичен угол. Положение детали относительно баз должно сохраняться в заданной плоскости; на серии отдельно контролируют повторяемость. Приёмку лучше строить под эту функцию. После контроля изогнутые детали укладывают так, чтобы дуги и прямые участки не получали точечных нагрузок при перевозке: разделители и мягкие прокладки снижают риск вмятин и потёртостей. Маркировка партии должна связывать готовые трубы с картой контроля и согласованным образцом.

Круглое сечение сохраняет согласованная цепочка решений: исходная труба, радиус, способ гибки, оснастка, пробная деталь и измеримая приёмка. Чем жёстче требования к овализации и стенке, тем раньше их нужно перевести из слов в числа и контрольные точки. Тогда выбор между роликами, бездорновой схемой и дорновой гибкой становится инженерной задачей с проверяемым результатом.
