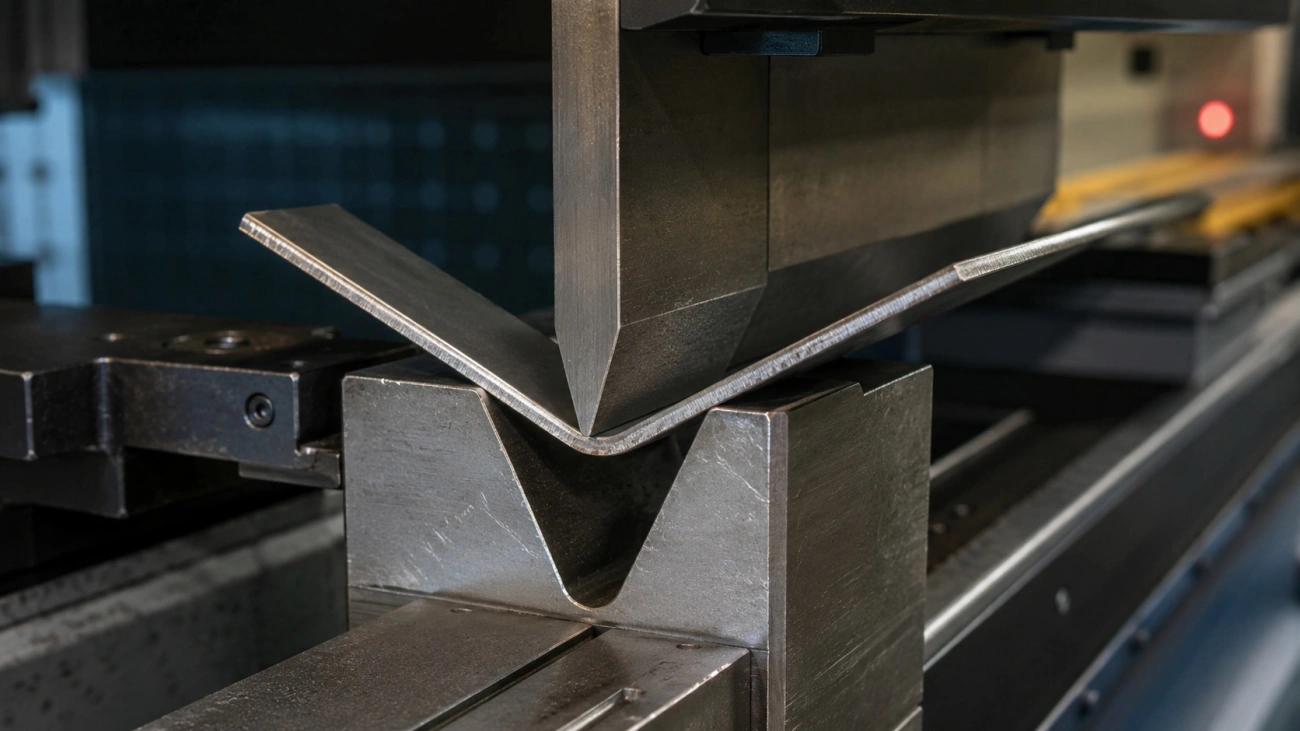

Как связаны минимальный радиус гибки и толщина листа

Предельный радиус показывает, насколько круто можно сформировать лист без недопустимого повреждения зоны деформации. Толщина задаёт масштаб деформации. Запас пластичности определяется маркой и состоянием поставки; ориентация проката меняет склонность к трещине. Фактический внутренний R формирует оснастка. Поэтому запись в чертеже вида «R1» имеет смысл при известной толщине. Дополнительно требуется указать материал и способ получения гиба.

Выбирать геометрию по одному универсальному правилу рискованно. Отношение радиуса к толщине служит инженерным ориентиром, но требует привязки к материалу. Чертёж задаёт целевую геометрию, а пограничный режим подтверждают пробной гибкой. На гибке листового металла технолог сопоставляет деталь с парой пуансон–матрица и критериями приёмки.

Почему существует минимальный радиус

Предел деформации наружного слоя

При изгибе наружные волокна листа удлиняются, внутренние сжимаются. Между ними проходит нейтральный слой, длина которого в упрощённой модели почти не меняется. Чем меньше внутренний R при той же толщине, тем сильнее различается длина наружной и внутренней частей зоны гиба. Наружная поверхность первой показывает перегрузку: после пластической деформации возможны микротрещины и надрыв.

Для первичной оценки удобно использовать безразмерное отношение:

λ = R_i / t

где R_i — радиус по внутренней поверхности, t — толщина листа. Это расчётный показатель тяжести гиба, не норматив годности. Малое λ означает более жёсткую деформацию. Рабочая граница зависит от марки, состояния материала, направления волокон, качества кромки и способа формования.

Что происходит при слишком малом радиусе

Снижение R увеличивает локальное растяжение наружной поверхности и концентрацию напряжений возле кромок. Если пластичности недостаточно, металл перестаёт перераспределять деформацию равномерно. Трещина часто стартует от заусенца, микронадреза после раскроя, дефекта поверхности или края, где линия гиба заканчивается без разгрузки.

Даже при отсутствии видимой трещины деталь нельзя автоматически считать годной. Угол может получить локальный перелом, наружная зона сильнее утонится, покрытие растянется. Критерий приёмки задаёт чертёж, техническое задание или согласованный контрольный образец.

Относительное удлинение материала

Паспортное относительное удлинение помогает сравнить пластичность материалов, но напрямую переносить его в допустимый R нельзя. Испытание образца на растяжение и реальная зона гиба имеют разное напряжённое состояние. Анизотропия листа меняет распределение деформации. Дефект кромки создаёт локальный концентратор, а наклёп уменьшает оставшийся запас пластичности. Температура и контакт с инструментом дополнительно меняют условия в зоне гиба.

Для понимания тенденции можно использовать упрощённую геометрическую модель наружной деформации:

ε_out ≈ ((1 − K) × t) / (R_i + K × t) × 100%

Здесь K условно задаёт положение нейтрального слоя как долю толщины от внутренней поверхности. Формула служит расчётной иллюстрацией. Метод гибки задаёт схему нагружения, трение меняет контактные условия. Результат также зависит от материала и фактического положения нейтрального слоя. Полученный процент не является допуском.

Связь радиуса с толщиной листа

Правило «радиус в толщинах»

Радиус удобно выражать в долях толщины. Например, R = t описывает более жёсткую геометрию, а R = 2t уже даёт больший запас; вариант R = 3t используют для сравнения с ещё более плавным гибом. Для листа 2 мм R = 2 мм даёт λ = 1, а R = 6 мм — λ = 3. Второй вариант создаёт менее тяжёлую локальную деформацию при прочих равных.

Универсальное число «минимум 1t» или «минимум 2t» без указания материала ненадёжно. Для мягкого отожжённого состояния один диапазон может быть рабочим, для нагартованного или высокопрочного — рискованным. Конструктору лучше задавать функционально необходимую геометрию. Технолог сопоставляет её с материалом и доступной оснасткой. Если расчётный запас мал, предел подтверждают пробной деталью.

Расчётный пример. Возьмём условный лист толщиной 2 мм и K = 0,40 только для сравнения двух геометрий. При R_i = 4 мм модель даёт ε_out ≈ 25%. При R_i = 2 мм расчётная величина возрастает примерно до 42,9%. Это не прогноз разрушения. Пример показывает, почему уменьшение R при неизменной толщине резко повышает нагрузку на наружную зону.

Почему для толстого листа радиус больше

При одинаковом абсолютном R рост толщины уменьшает отношение R/t. Наружному слою приходится проходить более длинную траекторию относительно нейтральной зоны, поэтому локальная деформация увеличивается. Одновременно растут усилие и нагрузка на инструмент.

Толстый лист нельзя оценивать только по мощности пресса. Даже при достаточном усилии материал способен ограничить кривизну по пластичности или ориентации волокон. Для крупной толщины отдельно проверяют раскрытие матрицы, радиус пуансона и длину линии гиба. Для таких задач применяют отдельную технологию гибки толстого металла.

Влияние материала на минимальный радиус

Пластичные и хрупкие марки

Материалы одной толщины требуют разного запаса по кривизне. Мягкая низкоуглеродистая сталь обычно легче перераспределяет пластическую деформацию, чем материал с высокой прочностью и меньшим запасом пластичности. Нержавеющие и алюминиевые сплавы также нельзя объединять одной цифрой: поведение зависит от конкретной марки и состояния поставки.

Для ответственной детали фиксируют материал и толщину. Состояние заготовки указывают отдельно, поскольку оно влияет на пластичность. Если марка неизвестна, расчёт предельной геометрии остаётся предположением; производимость подтверждает фактический образец.

Нагартованный и отожжённый металл

Холодная деформация повышает твёрдость и снижает оставшийся запас пластичности. Поэтому материал после интенсивной правки или прокатки способен треснуть при геометрии, которая для более мягкого состояния проходила без повреждения. То же относится к заготовке, уже прошедшей предыдущую формовку. Отожжённое состояние обычно даёт больший запас на формование, но итоговые свойства детали оценивают отдельно.

Если история заготовки неизвестна, переносить режим с другой партии рискованно. Для серии разумно зафиксировать состояние материала в документации, а первую деталь использовать для проверки поверхности и фактического R.

Влияние термообработки

Термообработка меняет прочность и пластичность, поэтому допустимая кривизна после неё может отличаться от исходного листа. Локальный нагрев или отжиг нельзя считать универсальным способом повысить формуемость. Нагрев способен изменить структуру материала и его твёрдость. Отдельно оценивают состояние покрытия и итоговые свойства узла.

Если чертёж требует конкретного состояния материала после термообработки, маршрут формования согласуют вместе с этим требованием. Конструктор задаёт итоговые свойства, технолог определяет последовательность операций, критерий годности подтверждается документами на материал и контролем готовой детали.

Направление проката и линия гиба

Гиб вдоль и поперёк волокна

Прокат формирует направленность структуры и механических свойств листа. Для чувствительных материалов линия гиба, расположенная параллельно направлению проката, обычно повышает риск растрескивания наружной зоны. Ориентация линии поперёк проката чаще даёт больший запас на малый R. Степень эффекта зависит от материала, поэтому сначала используют данные поставщика. Если их недостаточно, решение сверяют с чертежом и подтверждают пробным гибом.

Если деталь содержит гибы в двух взаимно перпендикулярных направлениях, сделать каждый одинаково благоприятным относительно волокон невозможно. Тогда конструктор увеличивает радиус на более рискованной линии либо закладывает проверку образца.

Как ориентировать деталь

Ориентацию проката желательно определить до раскроя. Если поставщик маркирует лист или партия прослеживается, конструктор может задать направление критичной линии гиба. При раскрое нескольких деталей технолог одновременно учитывает расход материала; экономия на вложенности не должна уничтожать запас по трещиностойкости.

Для детали с несколькими гибами полезно заранее выделить самый тяжёлый: малое R/t, высокая прочность материала, короткая полка, повреждённая кромка или повышенные требования к внешнему виду. Его ориентация получает приоритет при раскрое.

Что будет при нарушении минимального радиуса

Трещины по линии гиба

Трещина обычно появляется на наружной стороне, где металл растягивается сильнее всего. Начальная стадия может выглядеть как сетка мелких разрывов, шероховатая полоса или раскрытие отдельных дефектов кромки. При дальнейшей деформации локальный надрыв растёт.

По одному внешнему виду нельзя точно назвать причину. Отдел контроля фиксирует место и характер дефекта, технолог сопоставляет его с R/t, ориентацией волокон, состоянием кромки и параметрами первой детали. Корректирующее действие должно быть связано с причиной: увеличение R, смена ориентации, подготовка края, изменение оснастки или пересмотр материала.

Надрыв и расслоение

Надрыв часто развивается от края листа, где заусенец или микронадрез работает как концентратор напряжений. Расслоение требует отдельного внимания: оно может быть связано со структурой проката и дефектами материала. Попытка дожать такую заготовку повышает риск повторения дефекта.

Признак	Вероятная группа причин	Что проверить	Корректирующее действие
Микротрещины на наружной поверхности	Малое отношение R к t, недостаточная пластичность	Материал, состояние, радиус, ориентацию волокон	Увеличить R или изменить раскрой после проверки технологом
Надрыв от кромки	Заусенец, микронадрез, локальная перегрузка	Качество реза и подготовку края	Подготовить кромку, повторить пробный гиб
Расслоение по толщине	Возможный дефект или анизотропия проката	Партию материала, сертификат, характер разрушения	Остановить серию и отделить материал от настройки пресса
Поверхность цела, угол нестабилен	Пружинение и разброс свойств	Первую деталь, фактический угол, партию	Скорректировать режим и закрепить точки контроля

Производственная ситуация. В чертеже кронштейна задан лист 3 мм и R = 3 мм. На первой детали в середине гиба поверхность остаётся целой, возле торца появляется короткий надрыв. Технолог сначала передаёт кромку на осмотр; отдел контроля обнаруживает выраженный заусенец со стороны растяжения. После зачистки контрольной заготовки гиб повторяют с прежней геометрией. Если дефект сохраняется, проверка переходит к R/t, ориентации проката и состоянию материала. Такой порядок отделяет дефект подготовки заготовки от физического предела материала.

Минимальный радиус на прессе и на вальцах

Особенности гибки на прессе

На листогибочном прессе фактический R определяется сочетанием способа гибки, геометрии пуансона, раскрытия матрицы, глубины хода и поведения материала. При свободной гибке его нельзя свести только к радиусу носика пуансона. Поэтому конструкторский размер и доступная оснастка согласуются до изготовления развёртки ответственной детали.

Малая кривизна на прессе концентрирует деформацию вдоль узкой линии. Если геометрия близка к технологическому пределу, первую деталь осматривают на повреждения и измеряют фактический R. Угол проверяют отдельной контрольной операцией. После этого технолог фиксирует режим на партию.

Особенности вальцовки

Вальцовка распределяет кривизну по большей длине заготовки и применяется для получения плавной дуги. Тем же методом формуют цилиндрические заготовки. Для малого локального углового сгиба она обычно не служит прямой заменой прессу. Предел задают диаметр и расположение валков, толщина, ширина листа, требуемая кривизна и способность материала проходить повторные деформации.

При плавной дуге контролируют равномерность радиуса и прямые участки у кромок. Пружинение оценивают отдельно; локальный перегиб указывает на неравномерную кривизну. Способ выбирают по чертежу и функции детали.

Как выбрать радиус на этапе чертежа

Запас по радиусу

Рациональная геометрия начинается с функции детали. Если соседний узел допускает R4 вместо R2, а материал при R4 получает больший запас по деформации, уменьшать размер ради внешней остроты угла нет смысла. Для посадочного места с функционально ограниченным радиусом риск снижают выбранной технологией и подходящей оснасткой. Если расчётного запаса недостаточно, решение подтверждают пробной деталью.

Запас оценивают по совокупности признаков: R/t, материал и состояние, ориентация волокон, качество кромки, число последовательных гибов и требования к поверхности. Чем ближе геометрия к границе пластичности, тем важнее измеримый критерий приёмки.

Согласование с технологом

В задании конструктор указывает материал, толщину, внутренний R, угол, сторону гиба, критичные размеры и ориентацию проката, если она важна. Для покрытого листа отмечают лицевую поверхность и допустимость следов. При нескольких гибах технолог проверяет порядок операций и доступ инструмента.

До серии полезно зафиксировать метод измерения радиуса и угла, оценку наружной поверхности и критерии брака. После контроля детали упаковывают с разделителями или прокладками там, где контакт способен повредить кромку и лицевую сторону. Маркировка партии должна сохранять связь с материалом и согласованной контрольной деталью.

Предельный R — технологическая граница для конкретного листа и заданной геометрии; способ гибки способен её сместить. Толщина задаёт масштаб деформации, а окончательный выбор зависит от пластичности и состояния материала. При близкой к пределу геометрии решение подтверждают пробной деталью и измеримой приёмкой.
