Как устроен гидравлический листогибочный пресс и что он даёт

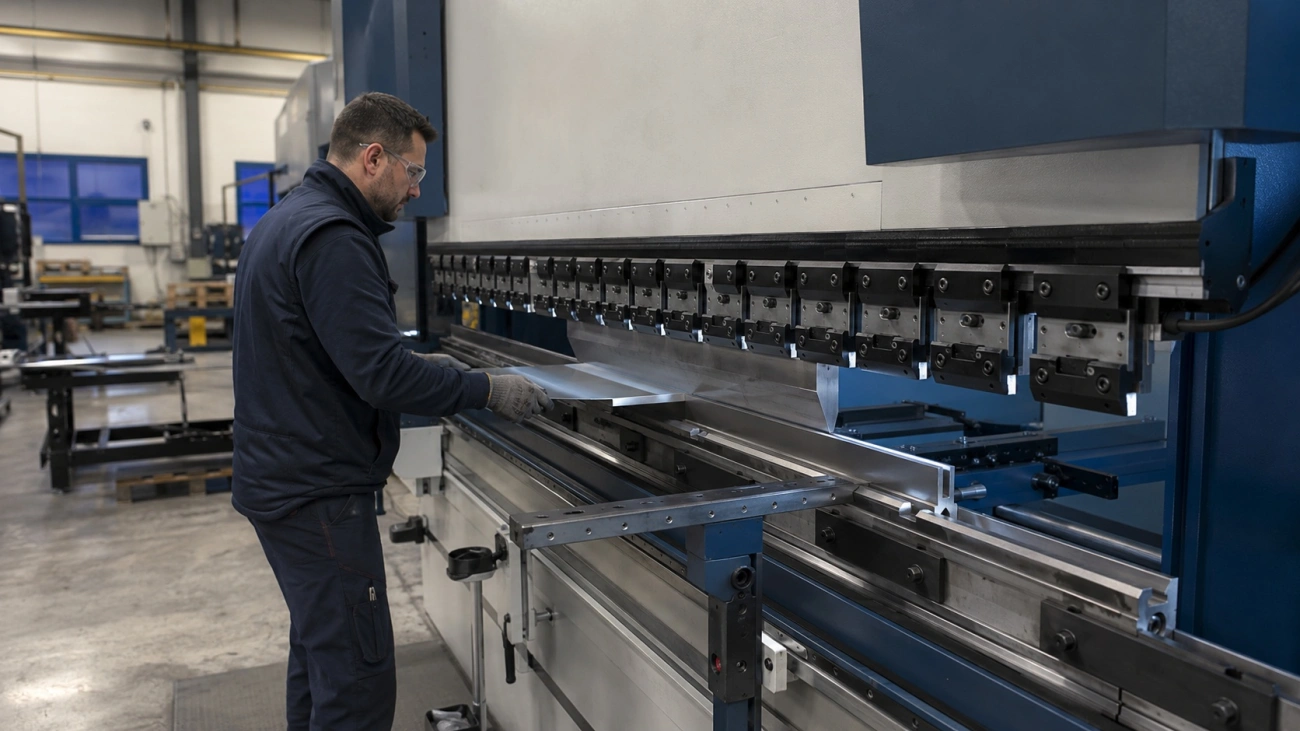

Гидравлический листогибочный пресс создаёт прямолинейный гиб за счёт перемещения верхней траверсы. Закреплённый на ней пуансон давит на лист, который опирается на матрицу. Глубину рабочего хода задаёт система управления, положение заготовки определяет задний упор.

Система ЧПУ воспроизводит координаты и последовательность переходов, однако точность готовой детали зависит от фактической толщины листа, свойств материала и устойчивости базирования. При серийной ЧПУ-гибке листового металла настроенную программу подтверждают замером первой детали после смены партии материала, оснастки или рабочих параметров.

Устройство листогибочного пресса

Станина и рабочая пара «пуансон - матрица»

Станина воспринимает нагрузку и удерживает взаимное положение траверсы с нижним столом. Пуансон закрепляют на подвижной балке. Матрица служит опорой для заготовки и формирует рабочую зону, в которую входит верхний инструмент.

При V-образной гибке лист сначала деформируется упруго. После роста нагрузки часть деформации становится пластической. Когда траверса возвращается вверх, металл частично разгибается. Этот возврат называют пружинением.

Величина пружинения меняется вместе со свойствами материала и отношением внутреннего радиуса к толщине. Поэтому одинаковая глубина хода может дать разные углы на двух партиях листа. Для новой поставки технолог использует прежнюю программу как исходную настройку, затем уточняет её по контрольной детали.

Раскрытие матрицы определяет условия опоры заготовки. Узкий ручей повышает требуемое усилие и усиливает контактные следы. При чрезмерно широком ручье внутренний радиус увеличивается, а короткую полку сложнее устойчиво разместить на инструменте.

Гидропривод и усилие

Гидроцилиндры перемещают траверсу и создают нагрузку, необходимую для пластической деформации. Система синхронизации удерживает обе стороны балки на согласованной высоте. При рассогласовании угол меняется по длине детали, а отдельный участок инструмента получает повышенную нагрузку.

Упрощённая расчётная модель усилия:

F ∝ σ × L × t² / V

В модели F обозначает усилие гибки, σ характеризует сопротивление материала деформации, L соответствует длине линии гиба, t обозначает толщину листа, V - раскрытие матрицы. Формула показывает взаимное влияние параметров и служит предварительной оценкой. Для запуска технолог использует паспорт пресса и допустимую нагрузку конкретной оснастки.

Числовой пример. Требуется сравнить гибку листов одной марки толщиной 2 и 3 мм. Длина линии гиба и раскрытие матрицы остаются прежними.

(3 / 2)² = 2,25

Расчётная нагрузка для листа 3 мм окажется примерно в 2,25 раза выше. Перед рабочим ходом технолог сверяет это соотношение с возможностями станка, затем отдельно проверяет предел нагрузки установленного пуансона и матрицы.

Задний упор и позиционирование заготовки

Роль заднего упора

Задний упор задаёт расстояние от базовой кромки до линии гиба. Оператор подаёт лист до контакта с пальцами, после чего запускает рабочий ход. При устойчивом контакте заготовка занимает одно и то же положение, поэтому размер полки воспроизводится от детали к детали.

Неровная базовая кромка нарушает это условие. Заметный грат создаёт похожий эффект. После первого перехода палец упора может попасть на радиус или деформированный участок, из-за чего фактическая точка контакта смещается относительно координаты в программе.

Управляемые оси упора

Ось X перемещает пальцы по глубине и задаёт размер полки. Ось R меняет высоту опорной точки. Дополнительные перемещения применяют для скошенной кромки либо для детали, где пальцы должны работать на разных расстояниях.

Количество осей определяется комплектацией конкретного пресса. Технолог строит маршрут по фактическим возможностям оборудования. Цифровая модель, не совпадающая со станком, создаёт риск коллизии или недоступной базы.

Базирование заготовки по упору

Конструктор привязывает критичные размеры к поверхностям, которые можно устойчиво подать к пальцам. При цепочной простановке размеров отклонение каждого предыдущего перехода влияет на следующий участок. Размер от единой функциональной базы снижает накопление ошибки.

Расчёт отклонения полки:

ΔB = Bфакт - Bном

Bфакт - измеренная длина полки. Bном - размер по чертежу. Положительный результат означает превышение номинала, отрицательный показывает недостаток размера.

Перед коррекцией координаты X оператор определяет причину отклонения. Если размер изменился из-за более открытого угла, перемещение упора замаскирует проблему только на одном участке. Сначала контролируют форму гиба, затем сверяют положение базы.

Роль ЧПУ в гибке

Управление глубиной хода и упором

Система ЧПУ связывает положение траверсы с координатой заднего упора. Для каждой операции программа хранит рабочий ход и порядок перемещений. При свободной гибке небольшая коррекция глубины изменяет фактический угол без замены инструмента.

Программа должна соответствовать установленной оснастке. Неверно заданная высота пуансона создаёт риск столкновения. Ошибка в геометрии матрицы меняет расчётный радиус и требуемое усилие. Перед первым ходом оператор сверяет цифровую схему с инструментом на станке, после чего проверяет направление каждого перехода.

Повторяемость по программе

Сохранённая программа сокращает повторную наладку и фиксирует последовательность переходов. Это особенно важно для детали, где один гиб задаёт базу для следующего.

Новая партия материала требует контрольного образца. Фактическая толщина может отличаться в пределах поставки, пружинение зависит от состояния металла. Оператор выполняет первую деталь. Отдел контроля сравнивает её с чертежом до запуска серии.

Размах фактических углов:

Rα = αmax - αmin

αmax обозначает наибольший измеренный угол в выборке. αmin - наименьший. Полученная разница характеризует стабильность процесса, но не определяет годность детали. Допустимый предел должен быть указан в чертеже или карте контроля.

Библиотека оснастки и деталей в ЧПУ

Библиотека станка содержит геометрию инструмента. Отдельно в ней могут храниться модели деталей и последовательности переходов. Эти данные позволяют заранее оценить доступность гибов и обнаружить возможное столкновение.

Цифровая проверка достоверна только при совпадении модели с реальной оснасткой. После ремонта или перешлифовки инструмента его геометрия может измениться. Если библиотеку не обновить, расчёт выполняется по устаревшим размерам.

Оснастка пресса

Типы пуансонов и матриц

Прямой пуансон подходит для открытой детали, когда сформированная полка не мешает движению траверсы. Для П-образных и коробчатых изделий применяют пуансон с вынесенной рабочей частью. Такая форма оставляет место для ранее согнутой стенки.

Радиусный пуансон используют, когда чертёж требует увеличенного внутреннего радиуса. Сегментный инструмент позволяет собрать рабочую длину под конкретную заготовку. Свободный участок между сегментами иногда нужен для выступа или ранее сформированного элемента.

V-образная матрица закрывает большинство прямолинейных гибов. Многоручьевой вариант сокращает переналадку между разными толщинами. Для поверхности с повышенными требованиями технолог может рассмотреть роликовую матрицу или защитную прокладку. Решение подтверждают пробным гибом, поскольку изменение контакта влияет на форму детали.

Подбор оснастки под задачу

При гибке листового металла технолог сначала сверяет материал и фактическую толщину. Затем он определяет требуемый радиус. После этого оценивается минимальная полка и доступность последующих переходов.

Для декоративного листа отдельно задают допустимость отпечатков. Защитная плёнка может уменьшить контактные следы, но меняет условия скольжения. Полиуретановая прокладка также требует отдельной настройки глубины.

Параметр	Влияние на процесс	Признак ошибки	Проверка и действие
Раскрытие матрицы	Определяет нагрузку и влияет на внутренний радиус	Пресс перегружен либо радиус превышает заданный	Сверить таблицу инструмента, затем выполнить пробный гиб
Радиус пуансона	Определяет контакт в наружной зоне растяжения	На поверхности появился надрыв либо глубокий отпечаток	Осмотреть линию гиба и сопоставить радиус с чертежом
Высота пуансона	Задаёт свободное пространство для стенки детали	Ранее согнутая полка приближается к инструменту	Изменить порядок переходов или подобрать другую форму пуансона
Рабочая длина	Распределяет нагрузку по линии гиба	Отдельный сегмент получает повышенное усилие	Проверить схему установки и допустимую нагрузку комплекта
Состояние поверхности	Влияет на внешний вид и стабильность контакта	На листе видны задиры; угол меняется вдоль детали	Очистить инструмент и заменить повреждённый сегмент

Точность и повторяемость

От чего зависит точность угла

Глубина рабочего хода задаёт основной угол при свободной гибке. Ширина матрицы влияет на получаемый радиус. Фактическая толщина и сопротивление материала определяют величину пружинения.

На длинной детали появляется дополнительный фактор - упругая деформация самого пресса. Загрязнение рабочей поверхности меняет контакт локально. Изношенный сегмент инструмента способен дать отклонение только на одном участке.

Короткую деталь измеряют в функциональных точках, указанных картой контроля. У длинного профиля отдел контроля сравнивает оба края с серединой. Если центральная часть отличается, оператор оценивает компенсацию прогиба. Если отклонение локальное, сначала осматривают инструмент.

Компенсация прогиба траверсы

Под нагрузкой станина и рабочие балки упруго деформируются. При длинном гибе это способно открыть угол в центральной части детали. Система компенсации создаёт встречную поправку по длине нижнего стола.

Начальное значение рассчитывает система управления. Технолог уточняет его по контрольной детали. Если коррекция недостаточна, середина остаётся более открытой. При избыточной настройке центральная зона закрывается сильнее краёв.

Корректировку выполняют по карте замеров. Одного значения угла недостаточно: без привязки к месту измерения невозможно отличить общий недогиб от прогиба по длине.

Возможности и ограничения пресса

Максимальная длина и толщина

Рабочая длина станка ограничивает протяжённость прямого гиба. Допустимая толщина зависит от длины линии и выбранного раскрытия матрицы. Поэтому паспортная длина пресса не означает возможность согнуть лист такого размера при любой толщине.

Отдельно учитывают допустимую нагрузку на инструмент. Пресс может иметь запас по усилию, а установленный пуансон окажется слабее требуемого режима. Обратная ситуация также возможна: инструмент подходит, но суммарная нагрузка превышает возможности гидропривода.

Габарит детали ограничивает доступ к рабочей зоне. Большая полка способна упереться в стойку или раму до завершения хода. Тяжёлый лист требует опоры, поскольку ручное удержание создаёт перекос и нестабильную базу. Дополнительно возрастает риск травмы оператора.

Сложные и коробчатые детали

После каждого перехода габарит заготовки меняется. Уже сформированная стенка может попасть в траекторию пуансона. Другой типичный конфликт возникает между деталью и боковой стойкой пресса.

Если на прессе формируют П-образные, коробчатые или сложные открытые сечения, маршрут рассматривают как часть изготовления профилей из металла. Технолог начинает проверку с финального гиба, поскольку недоступный последний переход блокирует всю последовательность.

Для освобождения рабочей зоны можно применить изогнутый пуансон или изменить порядок операций. Иногда проблему нельзя решить оснасткой. Тогда конструктор увеличивает полку либо пересматривает внутренний радиус. Для закрытой геометрии может потребоваться разделение изделия с последующей сборкой.

Что это значит для качества детали

Стабильность угла на партии

Повторяемая партия начинается с однородного исходного материала. Технолог фиксирует марку и состояние поставки. Оператор контролирует базирование. Отдел контроля измеряет первую деталь и сравнивает результат с критерием приёмки.

Если в середине серии меняется партия листа, контроль первой детали повторяют. Такой же порядок нужен после замены инструмента или корректировки программы. Сохранённая настройка подтверждает прошлый режим, но не доказывает стабильность новых условий.

Требования к подготовке заготовки

Базовая кромка должна быть прямолинейной. Заметный грат удаляют до установки на упор. Отверстие рядом с линией гиба оценивают по риску искажения, поскольку зона пластической деформации способна вытянуть его контур.

Лицевую сторону маркируют до начала обработки, если чертёж ограничивает следы инструмента. Для многооперационной детали нужна проверенная развёртка. В ней согласуют размеры полок и положение линий гиба.

Производственная ситуация

При изготовлении длинного П-образного профиля первая деталь показала заданный угол у краёв. В середине гиб остался более открытым. Оператор увеличил общую глубину хода, после чего края закрылись сильнее, а центральное отклонение сохранилось.

Карта замеров указала на прогиб по длине. Оператор вернул исходную глубину. Технолог увеличил компенсацию стола и выполнил новый контрольный образец. После выравнивания угла в контрольных точках настройку зафиксировали для партии.

Ситуация показывает границу общей коррекции глубины: она меняет угол по всей длине и не устраняет локальное отличие в центре. Для правильного действия сначала требуется определить характер отклонения.

Что проверить перед запуском партии

• Технолог сверяет марку материала и состояние поставки. Фактическую толщину сопоставляют с расчётом усилия.
• Конструктор подтверждает внутренний радиус. Критичные размеры должны быть привязаны к доступным базам.
• Отдел контроля получает допустимые отклонения по углу. Отдельно задаются требования к линейным размерам.
• Заказчик указывает лицевую сторону и допустимость контактных следов.
• Технолог проверяет доступ инструмента на каждом переходе. Особое внимание требуется последнему гибу.
• Оператор выполняет контрольную деталь до запуска серии. Результат фиксируют в карте измерений.
• Длинные профили укладывают на опоры без точечного давления. Схему упаковки согласуют с жёсткостью готового сечения.

Границы применения и риск брака

Листогибочный пресс эффективен для прямолинейных гибов, когда заготовку можно устойчиво разместить на матрице. Ограничение возникает при закрытой геометрии, недоступной для пуансона. Ещё один предел связан с сочетанием длины гиба и толщины листа.

Материал с выраженным пружинением требует пробной настройки. Лист с декоративной поверхностью нуждается в отдельном согласовании следов. Для детали с жёстким допуском по углу одной сохранённой программы недостаточно: приёмка должна опираться на измерение фактической партии.

Перед заказом требуется передать чертёж с материалом и толщиной. В нём указывают внутренние радиусы, функциональные базы и критерии годности. Без этих данных подрядчик может подобрать технологически выполнимый режим, который не совпадёт с требованиями к готовому изделию.

Гидравлический листогибочный пресс обеспечивает управляемое усилие и воспроизводимое позиционирование. Точность формируется на всей цепочке: конструктор задаёт технологичную геометрию, технолог выбирает оснастку, оператор настраивает первую деталь, отдел контроля подтверждает результат измерением.
