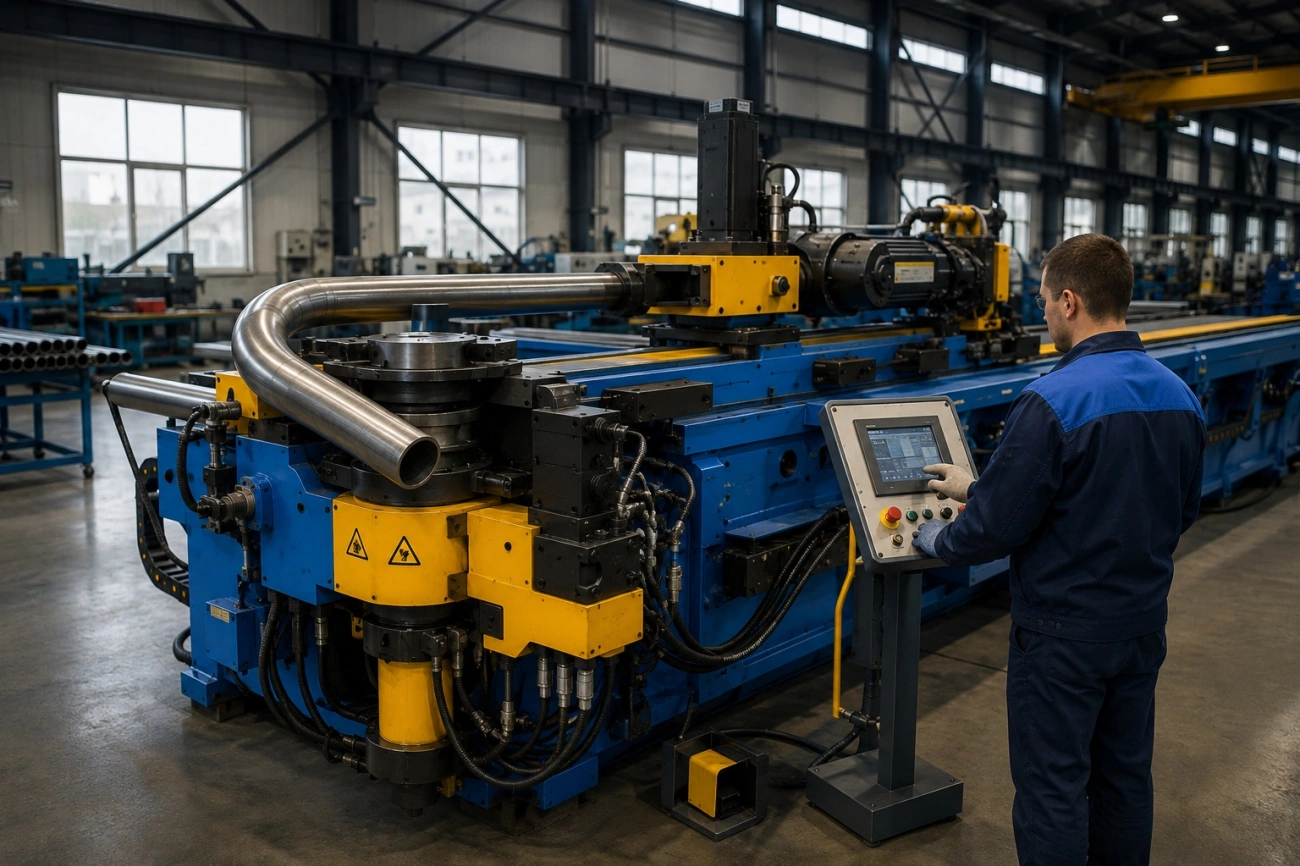

Как устроен трубогибочный станок и какие бывают схемы

Трубогибочный станок формирует изгиб через рабочий орган, который соответствует выбранной схеме. Прокатная машина передаёт усилие роликами. Намоточный станок ведёт трубу по гибочному сегменту и удерживает её прижимом. При продавливании форму задаёт штамп. Поэтому паспортная мощность сама по себе не показывает, какой результат получится на конкретной трубе.

Оборудование для плавной дуги большого радиуса решает одну задачу. Крутой изгиб с сохранением сечения требует другой кинематики и более точной оснастки. Пространственная деталь с несколькими гибами добавляет требования к подаче заготовки и её повороту между операциями.

Вопрос «какой трубогиб мощнее» сам по себе мало полезен. Сначала технолог сопоставляет наружный размер с толщиной стенки. Затем проверяет материал и требуемый радиус по оси трубы. Длину прямых отрезков связывают с углом гиба, а требования к овальности задают допустимую степень деформации сечения.

Намоточная схема работает с фиксированным радиусом. Прокатка используется для плавной дуги. Продавливание рассматривают для простого гиба на устойчивой стенке. Если деталь содержит несколько поворотов в пространстве, выбор смещается в сторону станка с программным управлением.

Принципы работы трубогибочных станков

Намоточная схема

При намоточной гибке труба зажимается между гибочным сегментом и прижимом. Сегмент поворачивается и увлекает заготовку по своему ручью, поэтому радиус задаётся геометрией инструмента. Точка касания трубы с сегментом остаётся управляемой, а усилие распределяется по дуге постепенно.

Такую схему применяют для деталей с фиксированным радиусом и точным углом. При тонкой стенке технолог добавляет внутреннюю поддержку и скользящую планку. Комплект оснастки удерживает наружный размер, ограничивает складки на внутренней стороне и снижает сплющивание сечения.

Длину дугового участка можно оценить по геометрической формуле:

L = π × R × α / 180

Здесь L - длина дуги по оси трубы, R - радиус по осевой линии, α - угол гиба в градусах. Формула описывает только геометрию участка. Для длины исходной заготовки конструктор дополнительно учитывает прямые отрезки, припуск на обрезку и фактическое смещение зон захвата.

Прокатка на трёх роликах

Профилегибочный станок пропускает трубу между тремя роликами. Два ролика поддерживают и перемещают заготовку, третий создаёт прогиб. Оператор или программа постепенно увеличивает поджатие, пока деталь не наберёт требуемую кривизну.

Прокатка формирует длинную плавную дугу. Если концы свести и соединить, из такой заготовки получают кольцо. Радиус набирается за несколько проходов, поэтому форма ролика не обязана повторять всю готовую геометрию. Метод удобен при большой кривизне, но начало дуги и прямые участки у концов приходится контролировать отдельно.

Продавливание в штампе

При продавливании труба опирается на две боковые точки, а центральный штамп давит на неё между опорами. Схема конструктивно проста и развивает значительное усилие. Её используют при устойчивой стенке и умеренных требованиях к круглости. Радиус при этом задают с технологическим запасом.

При продавливании стенка получает локальную нагрузку, а внутренней опоры обычно нет. На тонкостенной трубе сначала появляется сплющивание. Из-за него растёт овальность, после чего фактический радиус начинает уходить от заданного. Поэтому достигнутый угол ещё не подтверждает качество детали.

Схема	Типовая геометрия	Сильная сторона	Основной риск
Намоточная	Постоянный радиус; точный одиночный гиб или повторяемая серия	Управляемый угол и сохранность сечения при правильной оснастке	Ошибка положения дорна или внешней опоры искажает сечение
Трёхроликовая	Плавная дуга большого радиуса; кольцо получают замыканием криволинейной заготовки	Плавная кривизна и работа с длинными заготовками	Пружинение меняет радиус; у концов остаются прямые участки
Продавливание	Простой одиночный гиб	Простая оснастка и высокая силовая способность	Тонкая стенка может сплющиться; круглость контролируется хуже

Намоточные станки

Гибочный ролик и прижим

Основной формообразующий элемент намоточного станка - гибочный сегмент с ручьём под наружный диаметр или форму профиля. Зажимная колодка фиксирует трубу относительно сегмента, а направляющий прижим поддерживает прямой участок во время поворота.

Ручей должен охватывать заготовку без чрезмерного зазора и без вдавливания поверхности. Если профиль посажен свободно, труба скользит и меняет положение начала гиба. Слишком жёсткий контакт заметнее всего повреждает мягкий алюминий. На нержавеющей стали и декоративных покрытиях следы оснастки также становятся браком, если внешний вид задан в ТЗ.

Дорн и скользящая планка

Дорн входит внутрь трубы и поддерживает сечение рядом с касательной точкой гиба. Жёсткую пробку ставят при сравнительно устойчивой стенке. Сегментный дорн сопровождает деформацию глубже в дуге и лучше работает на малом радиусе или тонкой стенке.

Скользящая планка располагается с внутренней стороны изгиба и удерживает стенку в зоне потери устойчивости. Если планку отвести назад, участок у касательной останется без поддержки. Если подать её слишком далеко, возрастёт трение: на поверхности появятся задиры, а инструмент будет изнашиваться быстрее.

На практике результат задаёт весь комплект оснастки. Замена одного элемента редко устраняет дефект, когда положение внутренних и внешних опор не согласовано между собой.

Где применяется малый радиус

Намоточная схема применяется там, где конструкция задаёт постоянный радиус. К таким деталям относятся рамы и трубопроводные узлы. Тем же способом получают поручни, мебельные элементы и пространственные контуры машин. Чем меньше отношение радиуса к наружному диаметру, тем выше нагрузка на наружную стенку и тем сильнее сжатие внутренней стороны.

Для первичной оценки технологичности удобно использовать два безразмерных отношения:

λ = D / t;    ρ = R / D

D - наружный диаметр, t - толщина стенки, R - радиус по оси трубы. Большое λ указывает на тонкую стенку относительно диаметра. Малое ρ означает крутой гиб. Эти показатели не задают норму годности. Сначала технолог оценивает потребность во внутренней поддержке. Затем выбирает схему оснастки. Пробный гиб назначают, если расчёт не подтверждает устойчивость сечения.

Прокатные станки

Трёхроликовая схема

На профилегибочном станке труба проходит между роликами многократно. После каждого прохода оператор измеряет радиус или стрелу прогиба и корректирует положение прижимного ролика. При серийной работе координаты проходов фиксируются в карте настройки или программе.

У роликов должен быть профиль, соответствующий заготовке. Круглой трубе нужен ручей, поддерживающий окружность. Для квадратного и прямоугольного профиля важны опора граней и боковое удержание, иначе сечение может развернуться или провалиться.

Плавная дуга и большие радиусы

Прокатку выбирают для арочных и кольцевых деталей. Тем же способом получают длинные радиусные элементы. Геометрия формируется распределённо, без короткой зоны резкого изгиба, поэтому контроль ведут по всей длине дуги.

Пружинение после снятия нагрузки увеличивает фактический радиус. Технолог компенсирует возврат дополнительным проходом или небольшим перегибом, затем сверяет деталь с шаблоном. Для замкнутого кольца оператор отдельно контролирует диаметр и плоскостность, затем проверяет совпадение концов.

Гибка профиля и полосы

Профилегибочный станок работает с круглой и профильной трубой. После смены оснастки на нём можно гнуть полосу, уголок и отдельные фасонные сечения. Универсальность ограничена формой роликов. Инструмент под трубу не удержит полки швеллера. Ролик под уголок не обеспечит равномерный контакт с круглым сечением.

У несимметричного сечения линия действия усилия может не совпасть с центром жёсткости. Тогда вместе с изгибом появляется кручение. Боковые ролики удерживают профиль от смещения, направляющие стабилизируют подачу. Ориентацию заготовки технолог выбирает по конкретному сечению и плоскости гиба.

Станки с ЧПУ

Как ЧПУ управляет траекторией гиба

На трубогибе с ЧПУ программа сначала задаёт длину подачи между соседними гибами. Затем привод поворачивает трубу вокруг продольной оси, после чего гибочная головка выполняет следующий угол. Из такой последовательности формируется пространственная деталь. На оборудовании с расширенным управлением программа также задаёт движение прижимов и вывод дорна; многоуровневая головка подключает нужный комплект инструмента.

ЧПУ не устраняет физику материала. Оператор всё равно выполняет наладку, проверяет первую деталь и вводит поправку на пружинение. Программа обеспечивает повторение настроенной последовательности, но не компенсирует автоматически неверный радиус инструмента или нестабильную трубу.

Многоплоскостные гибы

Для пространственного контура труба после первого изгиба подаётся на заданное расстояние и поворачивается вокруг оси. Следующий гиб выполняется уже в другой плоскости. Ошибка поворота даже при точном угле изменяет положение конца детали и может сорвать сборку.

Конструктор задаёт базовую поверхность и ведёт размеры от неё. Координаты гибов должны однозначно определять положение каждого участка. Для сложной детали полезна 3D-модель. Чертёж дополняет её радиусами и прямыми отрезками; контрольные размеры связывают конечные точки с общей базой.

Повторяемость серии

Серийность оправдывает программное управление, когда деталь содержит несколько гибов. После наладки станок повторяет длину подачи. Поворот трубы и конечный угол также воспроизводятся по программе, поэтому ручная разметка каждой заготовки не требуется.

Разброс полностью не исчезает. Его меняют свойства материала и фактический размер стенки. Положение сварного шва тоже влияет на поведение трубы, а изношенная оснастка постепенно уводит геометрию.

Контроль первой детали должен быть частью запуска партии. Отдел контроля сравнивает фактические размеры с чертежом, технолог корректирует программу, после чего фиксирует параметры. При смене партии трубы начальную проверку повторяют, поскольку одинаковый номинальный размер не гарантирует одинакового пружинения.

Для сложной геометрии применимость ЧПУ-гибки труб удобнее оценивать по 3D-модели. Если модели нет, нужен чертёж с размерами межгибочных участков и углами разворота.

Привод и усилие

Ручной и электромеханический привод

Ручной привод используется на компактных трубогибах для единичных операций и устойчивых сечений. Его ограничивает физическое усилие оператора, длина рычага и слабая воспроизводимость конечного угла. Гидравлический ручной насос повышает силовую способность, но сам по себе не делает схему точной.

Электромеханический привод передаёт вращение через редуктор, зубчатую пару или винтовой механизм. Он удобен для повторяемых циклов, хорошо управляется сервоприводом и не требует постоянной работы гидростанции. Реальная возможность станка определяется моментом на рабочем органе, жёсткостью рамы и допустимой нагрузкой на оснастку.

Гидравлические станки

Гидропривод создаёт большое усилие при сравнительно компактном исполнительном механизме. Его применяют на мощных намоточных станках и оборудовании для продавливания. На профилегибочных машинах гидравлика перемещает прижимной ролик. Точность хода зависит от работы клапанов; износ цилиндра или колебание давления меняют положение рабочего органа.

Для точной серии важна управляемость хода, а не только максимальное давление. Люфт, прогиб рамы и нестабильное позиционирование изменяют фактический угол даже при достаточном запасе усилия.

Как усилие связано с сечением трубы

Чем больше наружный размер трубы и её стенка, тем выше сопротивление сечения изгибу. Рост предела текучести материала также увеличивает требуемый момент. Для сравнительной оценки начала пластической деформации можно использовать расчётную модель:

M ≈ σ_y × W

M - изгибающий момент, σ_y - предел текучести материала, W - момент сопротивления сечения. Для круглой полой трубы:

W = π × (D⁴ - d⁴) / (32 × D)

D - наружный диаметр, d - внутренний диаметр. Формулы дают ориентир для сравнения заготовок. Реальный момент зависит от схемы гибки и трения в контакте с инструментом. Оснастка добавляет собственное сопротивление, поэтому при выборе привода нужен технологический запас.

Числовой пример расчётной оценки

Рассмотрим стальную трубу 40 × 2 мм. Внутренний диаметр равен 36 мм. Расчётный момент сопротивления составляет около 2160 мм³. При условном пределе текучести 235 МПа момент начала пластической деформации по упрощённой модели равен примерно 0,51 кН·м.

Это значение нельзя использовать как готовое требование к приводу. Намоточный станок, прессовый трубогиб и трёхроликовая машина прикладывают нагрузку по разным кинематическим схемам. Для выбора оборудования технолог сверяет модель с паспортной диаграммой станка и пробной настройкой.

Оснастка станка

Ручьи и ролики под диаметр

Форма ручья должна соответствовать наружной поверхности трубы. Неполный контакт концентрирует давление и оставляет вмятины. Избыточный зазор позволяет заготовке смещаться, что нарушает радиус и положение гиба.

Технолог оценивает также чистоту рабочей поверхности оснастки. Частица окалины или металлическая стружка между трубой и роликом способна оставить продольный задир. Для лицевых деталей оператор очищает ручьи перед запуском и проверяет состояние защитной плёнки.

Сменные вставки под профиль

Квадратные и прямоугольные трубы требуют поддержки граней. Сменные вставки или профильные ролики распределяют давление по стенкам и удерживают ориентацию сечения. Для тонкой стенки технолог может добавить внутренний наполнитель или специальную оправку, если геометрия позволяет установить и удалить поддержку.

При переходе на другой размер недостаточно изменить расстояние между роликами. Технолог сначала проверяет соответствие ручья новому сечению. Затем оценивает ширину опоры и работу боковых направляющих. Допустимый радиус определяют уже для собранного комплекта.

Дорны и прижимы

Технолог подбирает дорн по внутреннему размеру трубы с рабочим зазором, который допускает движение без потери поддержки. Прижимы должны удерживать заготовку без проскальзывания и без смятия. Их рабочая длина связана с усилием зажима и доступным прямым участком перед гибом.

Малый радиус повышает риск потери сечения, особенно у тонкой стенки. Если ТЗ ограничивает овальность, технолог рассматривает дорновую гибку труб. После выбора схемы он проверяет, хватает ли прямого участка для зажима и размещения полного комплекта оснастки.

Как схема станка влияет на результат

Достижимый минимальный радиус

Минимальный радиус зависит от материала и наружного размера трубы. Толщина стенки определяет устойчивость сечения, а положение сварного шва может изменить поведение заготовки. Состояние поставки учитывают вместе со способом деформации. Намоточная схема с дорном обычно допускает более крутой изгиб, чем прокатка на универсальных роликах. Возможности продавливания ограничивает форма штампа и устойчивость стенки.

Каталожное значение станка не следует переносить на любую трубу. Производитель оборудования указывает предельную комбинацию для заданного материала и оснастки. Если исходные параметры отличаются, технологическая проверка обязательна.

Сохранность сечения

Круглая труба после гиба стремится стать овальной. Наружная стенка растягивается и утоняется, внутренняя сжимается и может пойти складками. Оснастка перераспределяет деформацию, но полностью исключить изменение сечения невозможно.

Критерий годности задаёт чертёж или ТЗ. В нём фиксируют допустимую овальность и минимальную остаточную толщину. Складки оценивают отдельно, поскольку их наличие влияет на проходное сечение и внешний вид. Отдел контроля измеряет деталь в согласованных сечениях: одного замера на вершине дуги недостаточно.

Пригодность под тонкую стенку

Тонкостенная труба чувствительна к зазору и перекосу. Ручей должен точно совпадать с наружным размером, а внутренняя поддержка удерживать стенку в зоне деформации. Положение скользящей планки проверяют отдельно. Состояние кромки и разброс свойств материала могут изменить результат даже при неизменной настройке. Универсальный роликовый трубогиб без профильных вставок часто формирует дугу ценой заметного замина граней или овальности.

Выбор станка должен учитывать назначение детали. Для декоративной дуги допускается один уровень изменения сечения, для герметичного контура или ответственного узла критерии будут строже. Общий перечень исходных данных для оценки собран в разделе гибка труб на заказ.

Как выбрать тип станка под задачу

Сначала геометрия, затем материал

Первый фильтр - геометрия. Плавная дуга большого радиуса обычно ведёт к профилегибочному станку. Фиксированный малый радиус с контролем сечения требует намоточной схемы и, возможно, дорна. Простой одиночный гиб на устойчивой толстостенной трубе может быть выполнен продавливанием.

Материал уточняет выбор. Нержавеющая сталь сильнее пружинит и склонна к наклёпу. Алюминиевый сплав чувствителен к состоянию поставки и повреждению поверхности. Оцинкованная труба требует контроля покрытия в зоне контакта с оснасткой. Без марки или хотя бы группы материала оценка остаётся предварительной.

Единичная деталь или серия

Для одной простой детали сложная автоматизация может не окупить наладку. При серии с несколькими гибами ЧПУ сокращает ручную разметку и удерживает последовательность операций. Экономический расчёт должен учитывать время программирования и установку инструмента. Пробная деталь вместе с межоперационным контролем добавляет затраты до запуска стабильной серии.

Станок выбирают по всей партии, а не только по первой детали. Если заготовки длинные и тяжёлые, потребуется поддержка подачи. Если контур пространственный, нужно проверить коллизии трубы со станком и уже выполненными гибами.

Требования к точности угла

Допуск на угол должен быть связан со сборкой. Требование без указания базы и контрольного размера создаёт спор при приёмке: одинаковое угловое отклонение даёт разную ошибку на конце короткой и длинной детали.

Для простого гиба отдел контроля использует угломер. Повторяемую деталь удобнее сравнивать с шаблоном. У пространственного контура измеряют положение конечных точек на приспособлении, потому что локальный угол ещё не подтверждает взаимное расположение участков.

Производственная ситуация

Заказчик передал чертёж трубы с тремя гибами, но указал только общий габарит. Первый вариант на универсальном станке попал в наружный размер, при этом конечный патрубок ушёл из плоскости. Причина оказалась в отсутствии размеров подачи и угла разворота между гибами.

Конструктор дополнил 3D-модель координатами участков между гибами и базой поворота. Технолог перенёс последовательность на ЧПУ-станок, отдел контроля зафиксировал положение концов на приспособлении. После этой корректировки геометрия стала проверяемой, а критерий приёмки перестал зависеть от визуальной оценки.

Чек-лист исходных данных

• наружный диаметр или полное сечение профиля;
• размер стенки и марка материала;
• радиус по оси трубы и номинальный угол каждого гиба;
• плоскость или угол разворота между соседними гибами;
• длины участков между касательными;
• расположение сварного шва, если оно критично;
• допуск на угол и радиус;
• допустимая овальность сечения;
• контрольные координаты концов пространственной детали;
• требования к чистоте поверхности;
• тип покрытия и допустимость следов оснастки;
• количество деталей и порядок контроля партии.

Трубогибочный станок выбирают вместе с оснасткой и схемой базирования. Затем технолог определяет маршрут операций и способ контроля. Совпадение трубы с паспортным диапазоном подтверждает лишь силовую возможность оборудования. Годная деталь должна сохранить сечение в пределах ТЗ; фактический радиус проверяют отдельно. Для пространственного контура дополнительно контролируют положение участков относительно общей базы.
