Когда трубу гнут вхолодную, а когда с нагревом

Холодная и горячая гибка меняют направление трубы с заданным радиусом и углом, но состояние металла в зоне деформации различается. При холодном процессе труба получает пластическую деформацию без технологического нагрева. При горячем участок гиба нагревают, чтобы снизить сопротивление металла деформации и нагрузку на оборудование.

Нагрев сам по себе не гарантирует меньший радиус и не устраняет дефекты. Сначала технолог сопоставляет наружный размер трубы с толщиной стенки и заданным радиусом. Затем учитывает марку материала и положение сварного шва. Оснастку и способ приложения усилия выбирают под эту геометрию, а результат оценивают по критериям приёмки из чертежа или ТЗ.

Суть холодной гибки

Деформация без нагрева

При холодной гибке форму создают усилие станка и оснастка. Для круглых труб применяют намоточную гибку и гибку по шаблону. В зависимости от требуемой геометрии технолог может выбрать продавливание либо прокатку на роликах. Наружная сторона дуги растягивается, поэтому здесь контролируют потерю толщины. Внутренняя стенка работает на сжатие и может пойти складками; отдельно проверяют овальность сечения и возврат угла после разгрузки.

Наклёп и пружинение

Холодная пластическая деформация может сопровождаться деформационным упрочнением. Повторная правка того же участка способна потребовать большего усилия и повысить риск повреждения. После снятия нагрузки часть упругой деформации возвращается: угол раскрывается, радиус может увеличиться. Технолог компенсирует возврат настройкой станка и подтверждает её на первой детали.

Где холодная гибка предпочтительна

Холодный метод удобен, когда материал допускает заданную деформацию и под сечение есть подходящая оснастка. Отсутствие технологического нагрева важно для деталей, где тепловое воздействие на поверхность или структуру ограничено. Для серии на станке с ЧПУ технолог оценивает, удерживается ли заданный радиус. Затем контроль подтверждает форму сечения, остаточную толщину стенки и возврат угла.

Суть горячей гибки

Зачем нагревают металл

Нагрев уменьшает сопротивление пластической деформации. Это снижает требуемое механическое усилие и может расширить технологическое окно для крупных сечений, толстых стенок или сложной геометрии. Температурный режим является частью технологии и должен учитывать марку и исходное состояние материала.

Снижение усилия и меньший радиус

Нагретый металл легче течёт пластически, поэтому для конкретной трубы можно получить более крутую кривизну при меньшей нагрузке на оборудование. Предел задаёт устойчивость стенки. Свойства материала влияют на допустимую деформацию, а управление зоной нагрева - на её локализацию. При потере устойчивости появляются овализация и локальные складки.

Индукционная гибка труб

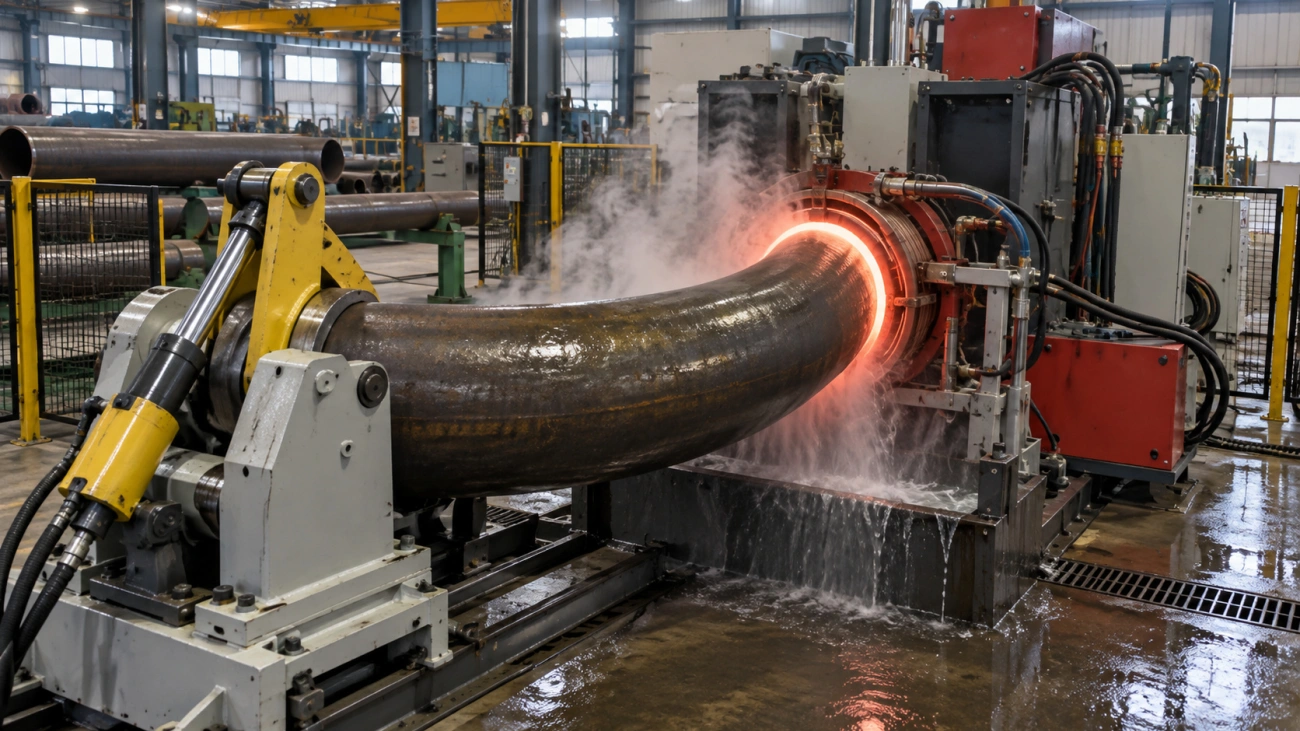

При индукционной схеме нагревается узкая кольцевая зона трубы. Заготовка перемещается через индуктор, а геометрию дуги задаёт кинематика оборудования. Оператор контролирует положение зоны нагрева и скорость перемещения. Температуру фиксируют тем способом, который предусмотрен утверждённой технологией. После охлаждения отдел контроля сверяет радиус и форму сечения с требованиями исходной документации.

Сравнение по радиусу и сечению

Достижимый минимальный радиус

Минимальный радиус нельзя выбирать только по наружному диаметру. Трубы одного диаметра с разной стенкой ведут себя по-разному: тонкая стенка раньше теряет устойчивость, толстая требует большего усилия. Отдельно технолог учитывает свойства материала и положение сварного шва. Способ поддержки сечения выбирают уже с учётом этих ограничений.

Расчётная модель: λ = D / t

D - наружный диаметр трубы, t - толщина стенки. Отношение D/t удобно как индикатор относительной тонкостенности. Это расчётный параметр; нормативом годности он не является.

Расчётная модель: ε_geo ≈ D / (2R_cl)

R_cl - радиус по осевой линии трубы. Формула даёт упрощённую геометрическую оценку продольной деформации наружной зоны. Она не учитывает смещение нейтрального слоя и овальность сечения. Влияние дорна и свойств материала также остаётся за пределами этой модели.

Сохранность стенки и сечения

При холодной намоточной гибке дорн поддерживает трубу изнутри. Снаружи заготовку удерживает гибочный сегмент с прижимом; при необходимости технолог добавляет оснастку для подавления складок. При горячей схеме нагретая стенка легче деформируется, поэтому контроль формы становится особенно важным. После операции отдел контроля сопоставляет сечение с чертежом и при необходимости измеряет остаточную толщину.

Большие диаметры и толстая стенка

С ростом диаметра повышается требуемый момент гибки. Утолщение стенки дополнительно увеличивает усилие, а крупная заготовка сильнее нагружает оснастку и усложняет обращение с деталью. Холодный процесс может ограничиваться мощностью или рабочей геометрией станка. Горячую либо индукционную схему рассматривают, когда механическое усилие или габарит детали делают холодную технологию нерациональной. При большом радиусе альтернативой часто остаётся прокатка на роликах.

Влияние на материал

Изменение структуры при нагреве

Холодная гибка меняет материал главным образом за счёт пластической деформации и остаточных напряжений. Горячая добавляет температурный фактор. В зависимости от марки и фактического температурно-временного режима может измениться структура металла. Твёрдость и уровень остаточных напряжений также способны измениться, поэтому для ответственной детали требуется подтверждённая допустимость нагрева.

Окалина и состояние поверхности

Нагрев стали на воздухе может ухудшать внешний вид поверхности и сопровождаться образованием оксидного слоя. Последующий маршрут иногда включает очистку или подготовку поверхности. Объём этой обработки зависит от материала и применённого режима. Отдельным условием остаются требования к внешнему виду готовой детали.

Риск для покрытий и нержавейки

Трубы с цинковым покрытием требуют отдельной оценки: локальный нагрев способен повредить защитный слой. Окрашенная поверхность может изменить внешний вид или потерять целостность покрытия. Для других защитных систем условия задаёт документация на конкретное покрытие. Для нержавеющей стали важны чистота поверхности и допустимость теплового воздействия. Холодная гибка исключает технологический нагрев, однако контакт с оснасткой всё равно может оставить задиры и отпечатки.

Оснастка и наполнители

Песок и наполнители при горячей гибке

Заполнение трубы песком используют как способ поддержать стенку при единичной ручной гибке. Плотность заполнения влияет на поддержку стенки. Слабая фиксация концов снижает предсказуемость процесса, а неравномерный нагрев добавляет разброс по геометрии. Для точной повторяемой детали специализированная оснастка даёт более управляемый процесс. В ТЗ лучше задавать критерии готовой детали, а способ поддержки оставлять технологу.

Дорн при холодной гибке

Дорн работает внутри трубы рядом с зоной гиба и уменьшает склонность сечения к сплющиванию. Сначала оператор проверяет положение дорна относительно зоны деформации. Затем оценивает рабочий зазор и осматривает поверхность оснастки на следы износа. Перед серией результат подтверждают на первой детали и только после этого фиксируют корректировки настройки.

Контроль температуры

При горячей технологии температура должна быть управляемым параметром процесса. Оценка по визуальному цвету не обеспечивает достаточной воспроизводимости для ответственной серии. Способ измерения и допустимый диапазон связывают с материалом и утверждённой технологией. Если источник таких данных отсутствует, универсальное значение придумывать нельзя.

Как выбрать метод

Сечение, радиус, материал

Критерий	Холодная гибка	Горячая гибка	Что проверить
Тепловое воздействие	Технологический нагрев отсутствует	Зона гиба нагревается	Допустимость нагрева и состояние покрытия
Нагрузка на оборудование	Выше при сопоставимой геометрии	Снижается при нагреве зоны деформации	Достаточность мощности станка; отдельно - возможность работать с массой и габаритом трубы
Малый радиус	Требует подходящей оснастки	Технологическое окно может расшириться	Отношения R/D и D/t; свойства материала и положение шва; фактическую овальность проверяют по результату
Поверхность	Основной риск связан с контактом оснастки	Добавляется воздействие температуры	Требования к лицевой стороне и покрытию; необходимость последующей обработки
Серия	Удобна программируемая повторяемость	Нужен стабильный тепловой режим	Первая деталь и карта контроля

Требования к структуре и поверхности

Если после гибки критичны механические свойства, горячую технологию нельзя назначать без понимания допустимого теплового воздействия. При требованиях к внешнему виду сначала оценивают риск окалины и изменения покрытия; следы контакта с оснасткой контролируют отдельно. Для холодной гибки основной риск связан с сохранностью геометрии. При малом радиусе дополнительно проверяют наружную стенку на трещины и потерю толщины, а внутреннюю - на складки.

Единичная деталь или серия

На единичной детали возможен более широкий набор методов, если результат подтверждается контролем. Для серии важнее воспроизводимость. Технолог фиксирует оснастку и параметры процесса. Отдел контроля сначала принимает первую деталь, затем отслеживает показатели, связанные с риском брака.

Что учесть при постановке задачи

Условия работы детали

Конструктор указывает назначение трубы и последующие операции. Для несущей детали приоритет получают требования к сохранности сечения и свойствам материала. У декоративной детали сильнее влияет внешний вид поверхности, а для трубопроводного узла критерии задаёт его рабочая документация. Если после гибки предусмотрена сварка или иная обработка, это также фиксируют в ТЗ. Формулировки вроде «без заломов» недостаточно - нужны измеряемые признаки годности.

Допустимость нагрева для марки

Марка и состояние поставки должны быть известны до назначения горячей технологии. Температурный режим может влиять на свойства отдельных сталей. Для нержавеющих материалов отдельно оценивают состояние поверхности, а для цветных сплавов используют требования документации на конкретный материал. Если спецификация ограничивает нагрев, это условие переносят в технологическое задание. При неизвестной марке вопрос остаётся открытым.

Данные для оценки технологичности

Для оценки технологичности исходные данные удобнее передавать блоками:

• геометрия заготовки - наружный диаметр либо размеры профиля и толщина стенки;
• материал - марка, состояние поставки, наличие сварного шва или покрытия;
• геометрия гиба - радиус по осевой линии и угол; отдельно указывают длины прямых участков;
• критерии результата - число гибов и требования к сечению; базы контроля задают отдельно.

Для пространственной детали полезна 3D-модель или однозначный чертёж с базами.

Практический пример

Рассмотрим расчётную ситуацию: круглая труба D = 76 мм, стенка t = 3 мм, радиус по осевой линии R_cl = 500 мм. Получаем D/t = 76/3 ≈ 25,3. Упрощённая геометрическая оценка наружной продольной деформации составляет ε_geo ≈ 76/(2×500) = 0,076, то есть около 7,6%.

Эти числа ещё не отвечают на вопрос о необходимости нагрева. Сначала технолог сверяет марку материала и положение сварного шва. Затем по пробной детали оценивает форму сечения и остаточную толщину стенки. Возможности оснастки и станка проверяют отдельно. Если холодная пробная гибка даёт годную геометрию, горячий процесс не требуется. При ограничении по усилию или устойчивости сечения технолог меняет холодный метод либо оснастку; контролируемый нагрев рассматривают как следующий вариант.

Контроль результата и защита при перевозке

На приёмке радиус и угол измеряют относительно заданных баз. Затем отдел контроля сверяет длину прямых участков и форму сечения. Поверхность осматривают отдельной операцией, а остаточную толщину стенки измеряют только тогда, когда такой контроль предусмотрен ТЗ. Для горячего процесса дополнительно оценивают последствия нагрева в объёме, заданном технологической документацией.

Гнутые трубы укладывают так, чтобы опоры не создавали точечных нагрузок на дугу и не повреждали покрытие. Для длинных деталей важно исключить случайное скручивание при хранении и транспортировке. Упаковка должна сохранять уже принятую геометрию до монтажа.

Итоговый выбор технологии опирается на измеряемый результат. Сначала оценивают, выдержан ли радиус и сохранено ли сечение. Затем проверяют поверхность и, если это задано документацией, свойства материала после операции. Холодная гибка удобна для серийной геометрии без теплового воздействия. Горячая и индукционная схемы расширяют возможности для крупных сечений и высокой деформации, но требуют отдельного контроля температуры и состояния материала.
