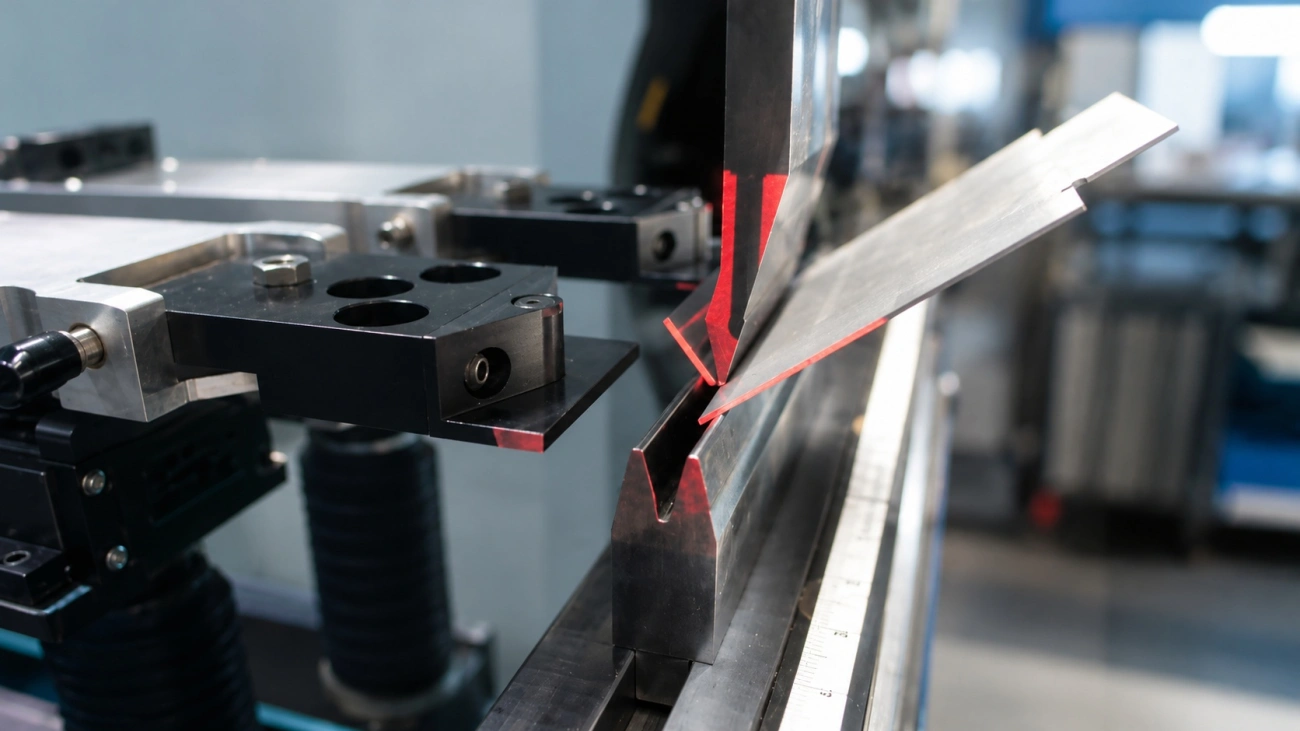

Компенсация пружинения: точный угол без бесконечной правки

При гибке лист не остаётся ровно в том положении, в котором его зажал инструмент. Пока пуансон давит на заготовку, угол выглядит правильным. Давление сняли — металл немного «отыграл» назад, и вместо заданных 90° на детали появляется 91° или 92°. Это и есть пружинение.

Само явление не считается дефектом. Дефект начинается там, где его не заложили в настройку. В единичной детали угол можно поправить повторным гибом. В серии такой подход быстро превращается в лишние циклы, спор между оператором и контролёром и нестабильный результат на выходе. Поэтому при ЧПУ-гибке металла возврат угла учитывают заранее: через пробную деталь, поправку программы, проверку по длине гиба и запись подтверждённого режима.

Откуда берётся пружинение и как оценить возврат угла

Материал, толщина, радиус и предел текучести

В зоне гиба металл работает неравномерно. Наружная сторона растягивается, внутренняя сжимается. Часть деформации становится необратимой, а часть остаётся упругой. Именно эта упругая доля после разгрузки раскрывает угол.

Сильнее всего на величину возврата влияют три вещи: свойства материала, отношение радиуса к толщине и схема самого гиба. У более прочной стали пружинение обычно заметнее, чем у мягкого низкоуглеродистого листа. На тонкой заготовке с крупным внутренним радиусом угол также «уходит» сильнее, потому что металл деформируется мягче и пластическая зона формируется менее жёстко.

Для цеха важнее не академическое описание, а понятная величина, с которой можно работать. Её удобно записывать так:

Δα = α_{после разгрузки} − α_{под давлением}

где Δα — величина пружинения, α_{под давлением} — угол в момент формования, α_{после разгрузки} — измерение на свободной детали.

На практике оператор чаще видит не «чистое» пружинение, а отклонение от чертежа. Тогда расчёт проще:

δ = α_факт − α_цель

Новая настройка = текущая настройка − δ

В производстве под расчётом пружинения обычно понимают расчёт рабочей поправки по измеренному возврату угла на первой детали. Попытка заранее назвать универсальное значение для любой стали и любой оснастки даёт ложную точность. До первого гиба можно оценить направление риска, но итоговую коррекцию подтверждают на реальной заготовке.

Направление поправки нужно сверять с логикой конкретного станка. На одних системах оператор корректирует целевой угол, на других — глубину хода или отдельный параметр гиба. Поэтому формула показывает величину отклонения, а способ ввода этой величины задаётся интерфейсом и настройкой оборудования.

Пример. Требуется внутренний угол 90°. Первая деталь после гиба показывает 91,4°. Отклонение составляет +1,4°. Логичная первая поправка — сделать рабочую настройку острее на 1,4°. После второго гиба результат обязательно проверяют повторно: взаимосвязь между ходом балки и фактическим углом зависит от листа, матрицы, пуансона и длины линии гиба.

Фактор	Что меняется	Как это видно в серии	Что проверить первым
Прочность материала	Доля упругого возврата	Одна партия попадает в угол, другая раскрывается сильнее	Пробную деталь на новой партии
Фактическая толщина	Жёсткость заготовки и реальный радиус	На одинаковой программе угол слегка смещается	Толщину листа и ранее записанные поправки
Внутренний радиус	Степень пластической деформации	Крупный радиус чаще требует большего перегиба	Соответствие матрицы и заданного радиуса
Длина гиба	Распределение усилия по детали	Края и середина начинают отличаться по углу	Компенсацию прогиба и состояние инструмента

Почему метод гибки влияет на пружинение

Одна и та же заготовка ведёт себя по-разному при свободной гибке, гибке с более плотной посадкой в матрицу и чеканке. При свободной гибке угол сильнее зависит от глубины хода пуансона, раскрытия матрицы и упругого возврата материала. При более жёстком формовании результат обычно стабильнее, но нагрузка на инструмент и требования к режиму выше.

Поэтому нельзя переносить найденную поправку с одного метода на другой. Если изменились матрица, способ формования или рабочий радиус, корректировку угла проверяют заново на первой детали.

Фактор	Как влияет на возврат угла	Практический вывод
Материал с более высоким пределом текучести	Пружинение обычно заметнее	Старую поправку не переносить без проверки первой детали
Крупный внутренний радиус относительно толщины	Возврат угла возрастает	Заранее закладывать проверку перегиба и уточнять режим по факту
Свободная гибка	Результат чувствительнее к ходу пуансона и свойствам листа	Измерять угол после разгрузки и фиксировать подтверждённую коррекцию
Изменение раскрытия матрицы	Меняются рабочий радиус и характер деформации	Считать режим новым и повторять контрольную деталь
Длинная линия гиба	Возрастает риск разницы между центром и краями	Проверять угол минимум в трёх точках

Почему два одинаковых листа ведут себя по-разному

Формально лист может быть «тем же самым»: та же марка, та же номинальная толщина, та же операция. Фактически это ещё не гарантия одинакового поведения. У двух партий различаются реальные механические свойства, небольшой разброс толщины, остаточные напряжения после раскроя и направление прокатки.

На короткой детали такие отличия иногда незаметны. На длинной полке или точной сборочной геометрии они уже выходят наружу. Особенно часто это видно, когда один и тот же гиб сначала делают вдоль прокатки, а затем поперёк неё. В одном случае требуемый угол держится после небольшой поправки, в другом деталь раскрывается сильнее.

Поэтому в гибке металла нельзя переносить однажды найденную поправку на любую следующую пачку заготовок. Сменился лист, изменилась ориентация деталей на карте раскроя, оператор переустановил инструмент — угол нужно подтвердить заново.

Отдельно стоит гибка труб. Там упругий возврат накладывается на другие явления: овализацию сечения, локальное смятие, изменение формы на радиусе. Поэтому подходы для листа и гибки труб не взаимозаменяемы. Для трубы контролируют уже не только угол, но и геометрию сечения после формования.

Зависимость от длины гиба

На короткой заготовке ошибка по углу часто проявляется одинаково по всей линии. С длинным гибом картина меняется. Балка, стол, матрица и сама деталь начинают работать как единая упругая система. Если её прогиб не учтён, середина заготовки может раскрыться сильнее краёв.

Здесь важно различать два случая. Когда вся деталь ушла, условно, на один градус, нужна поправка рабочей настройки. Когда слева угол в норме, в центре раскрыт, а справа снова ближе к допуску, проблема уже не сводится к одному числу в программе. Требуется выравнивать нагрузку по длине линии гиба и проверять компенсацию прогиба оборудования.

Как компенсировать пружинение при гибке

Перегиб на заданный угол

Самый понятный способ — согнуть заготовку чуть острее целевого значения. Деталь затем раскрывается и выходит в нужный размер. Для угла 90° рабочая настройка может оказаться 89°, 88,7° или иной. Универсальной цифры здесь нет: поправку подтверждают на конкретном сочетании материала, толщины и оснастки.

Правильная последовательность простая:

1. выполнить первый гиб;
2. измерить угол после разгрузки;
3. посчитать отклонение от чертежа;
4. внести поправку;
5. сделать повторную деталь и проверить результат.

Если вторая деталь ведёт себя предсказуемо, режим можно закреплять. Если после поправки угол опять «гуляет», слабое место лежит не в арифметике. Тогда смотрят на базирование, загрязнение канавки матрицы, нестабильную толщину, перестановку инструмента или поведение длинной детали по всей линии гиба.

Компенсация прогиба и выдержка под давлением

На длинной линии гиба одна поправка по углу не спасает, если нагрузка распределяется неравномерно. Контролируют минимум три точки: левый край, середину и правый край. Если отклонение концентрируется в центре или повторяется дугой вдоль линии, настраивают компенсацию прогиба оборудования.

Выдержка под давлением тоже может помочь, но её роль легко переоценить. Она делает завершение хода более стабильным и иногда снижает разброс между соседними деталями. Однако сама природа пружинения от этого не исчезает. Если материал упруго раскрывает угол, выдержка не заменит пробную деталь, измерение и корректировку режима.

Корректировка по первой контрольной детали

Первая деталь — это не формальность перед серией, а контрольная точка всей настройки. По ней видно, совпали ли программа, оснастка и реальный лист. Если эту проверку пропустить, серия может уйти в отклонение ещё до того, как контролёр возьмёт в руки угломер.

В карте первой детали фиксируют:

• марку материала и фактическую толщину;
• номер операции и требуемый угол;
• использованный пуансон, матрицу и рабочую длину гиба;
• угол на первой детали;
• внесённую поправку;
• результат после повторной проверки;
• измерение по краям и в центре, если гиб длинный.

Производственная ситуация

Кронштейн из стали 2 мм должен иметь угол 90° с допуском ±0,5°. Первая деталь показала 91,3°. В программу внесли поправку −1,3°, после чего повторный образец дал 90,2°. На десятой детали угол сохранился в пределах 90,1–90,3°, однако по длинной линии гиба появилась разница между серединой и краями. Замер в трёх точках показал расхождение 0,6°. После настройки компенсации прогиба угол выровнялся, а корректировка была внесена в карту режима. Серия пошла без ручной доработки каждого изделия.

Контроль в серии

Где и чем измерять угол после гибки

Угол проверяют после разгрузки детали, а не в момент контакта с инструментом. Для цеховой проверки используют угломер или согласованный шаблон; для ответственных деталей применяют более жёсткую измерительную процедуру, если она задана в техтребованиях. Важна не только цифра на приборе, но и повторяемость самого замера.

На коротком гибе часто достаточно одной контрольной точки. На длинной детали проверяют края и середину, потому что одинаковый угол в центре ещё не доказывает, что линия гиба выровнена по всей длине. Метод измерения, контрольные точки и допуск по углу лучше фиксировать в карте настроек вместе с внесённой поправкой.

Частота проверок: 1-я / 10-я / 100-я деталь

Схема «1-я / 10-я / 100-я» удобна как базовый ритм контроля. Первая деталь подтверждает старт. Десятая показывает, повторяется ли найденная настройка. Сотая помогает поймать медленный уход угла в длинной серии: после смены пачки заготовок, нагрева оборудования, загрязнения рабочей зоны или корректировок в соседних операциях.

Эта схема не работает как индульгенция. Если произошла переналадка, сменился материал, заново установлен инструмент, поменялась карта раскроя или оператор внёс поправку в программу, контроль запускают снова с первой детали.

Когда править программу, а когда — оснастку

Программу правят, когда отклонение повторяется одинаково и по всей длине гиба. Например, каждая деталь стабильно даёт 91,1° вместо 90°, при этом левый край, центр и правый край совпадают между собой. В такой ситуации угловая поправка оправдана.

Оснастку и компенсацию прогиба проверяют в другом случае: край детали попадает в допуск, а середина раскрывается; ошибка меняется после перестановки листа; разброс появляется только на длинных гибах; результат ухудшается после загрязнения V-канавки или замены сегмента инструмента. Пытаться исправить такую картину одним «лишним градусом» — слабое решение. Оно может улучшить центр и одновременно испортить края.

Симптом	Наиболее вероятная причина	Что корректировать
Одинаковое отклонение по всей линии	Неучтённое пружинение	Рабочую настройку угла
Центр отличается от краёв	Неравномерный прогиб системы	Компенсацию прогиба и состояние инструмента
Ошибка появилась после новой партии листа	Разброс свойств или толщины	Повторную проверку первой детали
Угол плавает от заготовки к заготовке	Базирование, загрязнение матрицы, нестабильность подачи	Процесс до вмешательства в программу

Запись коррекций в карту настроек

Если удачная поправка остаётся только в голове у одного оператора, на следующей смене её придётся искать заново. Карта настроек нужна именно для воспроизводимости. В ней сохраняют не абстрактное «гнуть острее», а конкретное подтверждённое решение для конкретной операции.

Поле карты	Пример записи	Зачем это нужно
Материал и толщина	Сталь 08пс, 2,0 мм	Привязать режим к реальной заготовке
Операция	Гиб №2, угол 90°	Не перенести поправку на другой участок детали
Оснастка	Пуансон R1, матрица V12	Понимать, на какой связке подтверждён угол
Длина гиба	1 250 мм	Учитывать влияние прогиба оборудования
Первая деталь	91,3°	Сохранить исходное отклонение
Коррекция	−1,3° по углу; усилена компенсация прогиба	Повторить найденный режим
Проверка после настройки	90,2°; 10-я деталь — 90,1°	Подтвердить устойчивость серии

Что указать в чертеже или заявке для точной гибки

Заказчик влияет на точность не меньше, чем сама настройка пресса. Чем яснее исходные данные, тем меньше неопределённости на этапе первой детали и тем быстрее серия выходит в стабильный режим.

• марка и толщина материала;
• требуемый угол, внутренний радиус и допуск;
• длина линии гиба и критичные сборочные размеры;
• требования к повторяемости в серии;
• образец или согласованный эталон, если деталь входит в плотную сборку.

В МСК МЕТАЛЛ такие параметры уточняют до запуска серии: проверяют чертёж, согласуют допуск по углу, подбирают оснастку и закрепляют подтверждённую поправку после первой контрольной детали. Это снижает риск брака на повторных партиях и на деталях, которые потом входят в плотную сборку.

Пружинение не убирают «на глаз». Его сначала замечают, затем измеряют, после чего связывают с конкретным материалом, длиной гиба и оснасткой. Когда эта логика записана в карту настроек, стабильный угол перестаёт зависеть от удачи и опыта одного человека.
