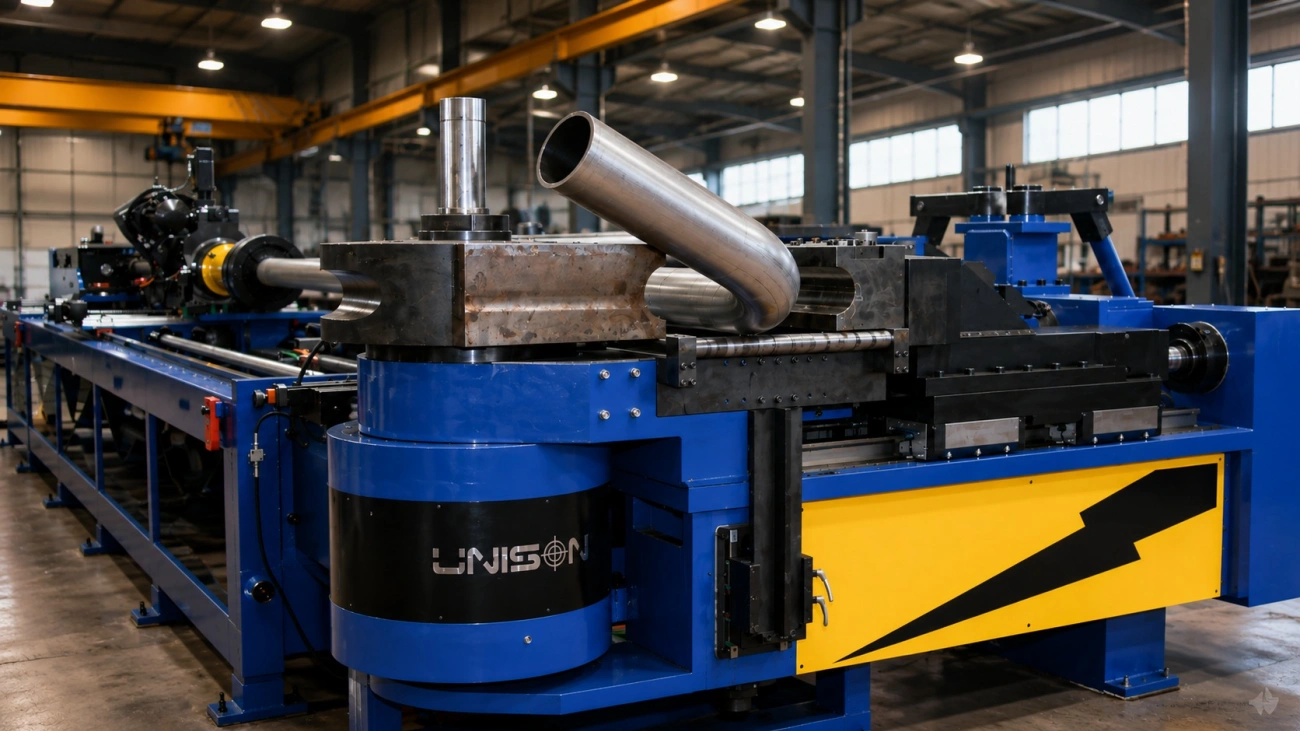

Крупные диаметры труб: стабильная геометрия при гибке

Гибка труб большого диаметра требует более жёсткого технологического расчёта, чем работа с тонкой трубой или стандартным профильным прокатом. При увеличении диаметра растёт площадь контакта с инструментом, меняется распределение растяжения и сжатия по стенке, выше становится риск смятия сечения. Деталь может пройти по углу, но провалиться по овальности, шву или посадочному размеру.

В «МСК МЕТАЛЛ» такие задачи рассматривают через геометрию изделия, марку стали, толщину стенки, состояние сварного шва, радиус гиба и способ последующего монтажа. Общий технологический контекст услуги раскрыт в разделе гибка труб, однако крупный диаметр почти всегда требует отдельной проверки оснастки и схемы контроля.

Для старта нужны четыре группы данных: фактический диаметр и толщина стенки, радиус по осевой линии, длины прямых участков до и после гиба, требования к овальности и положению сварного шва. Без этих параметров нельзя корректно выбрать дорн, калибр, опоры и темп подачи.

Почему большие диаметры «садятся» в овал

Недостаток внутренней поддержки

При гибке наружная зона трубы растягивается, внутренняя зона сжимается. У малого диаметра стенка часто держит форму за счёт собственной жёсткости. У крупного диаметра оболочка работает иначе: сечение стремится сплющиться, потому что стенка получает длинную свободную хорду между точками контакта с инструментом. Чем больше диаметр при той же толщине, тем слабее сопротивление локальной потере формы.

Овальность удобно оценивать по простой формуле:

Овальность, % = (Dmax − Dmin) / Dном × 100%, где Dmax — наибольший измеренный диаметр в сечении, Dmin — наименьший, Dном — номинальный наружный диаметр трубы.

Например, после гибки трубы Ø219 мм измерили 224 мм по одной оси и 214 мм по другой. Овальность составит: (224 − 214) / 219 × 100% = 4,57%. Если в чертеже задан предел 3%, такая деталь требует корректировки технологии или выбраковки. Измерять нужно несколько сечений дуги: максимальная просадка часто появляется ближе к середине радиуса.

Внутренняя поддержка снижает свободное смещение стенки. Для этого используют дорн, шариковые секции, калибрующие элементы, а в отдельных случаях — заполнение или специальные вкладыши. Выбор зависит от диаметра, толщины стенки, радиуса гиба и требований к внутренней чистоте трубы.

Ошибка в радиусе и скорости

Радиус гиба задаёт уровень деформации стенки. При слишком малом радиусе наружная зона растягивается сильнее, внутренняя зона быстрее собирается в складку, а поперечное сечение уходит в овал. Для предварительной оценки используют коэффициент гибки:

K = Rср / Dнар, где Rср — радиус по осевой линии трубы, Dнар — наружный диаметр.

Если труба Ø159 мм гнётся по радиусу 700 мм, коэффициент K равен 4,4. Для трубы Ø273 мм на том же радиусе K уже равен 2,56. Формально радиус одинаковый, но для крупного диаметра режим гораздо жёстче. Поэтому перенос настроек с меньшей трубы на большую даёт ошибку: станок выдерживает угол, а сечение теряет форму.

Скорость гибки влияет на трение, нагрев контакта и распределение усилия. Резкий темп повышает вероятность локальной перегрузки: стенка успевает сместиться быстрее, чем оснастка стабилизирует сечение. Слишком медленный режим тоже вреден, если смазка выдавливается из зоны контакта. Нужен устойчивый темп, при котором дорн, прижим, обкат и внешние опоры работают синхронно.

Риски по сварному шву

Сварная труба добавляет отдельный риск. Шов имеет усиление, зону термического влияния и возможную разницу в пластичности относительно основного металла. При расположении шва в зоне максимального растяжения возрастает вероятность раскрытия дефекта, микротрещины или нарушения покрытия. При попадании в зону сильного сжатия шов может стать инициатором складки.

Положение шва желательно задавать до гибки. Если чертёж позволяет, шов ориентируют в менее нагруженную область сечения, фиксируют положение маркером и контролируют его после операции. Для труб под давление, несущие рамы или видимые архитектурные элементы проверка шва должна входить в маршрут контроля.

Оснастка и техника

Длинный дорн и калибры

Дорн удерживает внутренний контур трубы в зоне, где стенка переходит от прямого участка к дуге. На больших диаметрах короткий дорн помогает только у входа в гиб, а середина дуги остаётся без поддержки. Поэтому применяют удлинённые дорны, шариковые элементы, точную настройку вылета и калибры под фактический наружный диаметр.

Калибр должен соответствовать реальной партии материала. Труба Ø219 мм может иметь фактический разброс наружного диаметра, исходную эллипсность и колебания толщины. Если ручей сделан «впритык», повышается трение и появляются задиры. Если зазор избыточный, труба получает свободу и быстрее садится в овал. Для ответственных деталей сначала проверяют образец, затем закрепляют карту настроек.

Когда требуется высокая повторяемость сечения и чистая внутренняя геометрия, применяют дорновую гибку труб с подбором внутренней поддержки под радиус и толщину стенки. Такой режим особенно важен для трубопроводов, декоративных перил, силовых рам и элементов, где после гибки нужна посадка в ответную деталь.

Опоры и ограничители по внешней стороне

Внешняя сторона гиба нуждается в управляемом прижиме. Если опора слабая, труба смещается из ручья и дуга получает винтовой уход. Если прижим чрезмерный, появляются риски задиров, отпечатков и локального утонения. Для крупного диаметра важны боковые ограничители, поддерживающие ролики, прижимная колодка и стабильная база прямого участка.

Риск	Вероятная причина	Что корректируют	Как проверяют
Овальность выше допуска	Короткий дорн, большой зазор в калибре, малый R/D	Вылет дорна, ручей, радиус, темп гибки	Измерение Dmax и Dmin по нескольким сечениям
Складка на внутренней стороне	Избыток сжатия, слабая поддержка, плохая смазка	Дорн, прижим, смазочный режим, скорость	Визуальный контроль и шаблон внутренней зоны
Задиры и отпечатки	Грязный ручей, сухой контакт, чрезмерный прижим	Очистку оснастки, смазку, усилие прижима	Осмотр поверхности под покрытие или окраску
Разрыв или раскрытие шва	Шов в нагруженной зоне, дефект сварки, малый радиус	Ориентацию шва, радиус, входной контроль трубы	Визуальный, капиллярный или иной согласованный контроль

Смазка и темп без локальных перегрузок

Смазка нужна для управляемого скольжения между трубой, дорном и ручьём. На крупном диаметре площадь контакта велика, поэтому недостаток смазки быстро превращается в скачкообразное движение. В момент такого рывка стенка получает локальную перегрузку, а на поверхности остаётся след инструмента.

Смазочный материал подбирают с учётом стали, состояния поверхности и дальнейшей обработки. Для деталей под окраску или сварку после гибки важно заранее понимать, как удаляется смазка и мешает ли она последующим операциям. Темп гибки фиксируют в карте настроек: угол, скорость, усилие прижима, положение дорна, ориентацию шва и порядок промежуточных проверок.

Производственная ситуация

Партия труб Ø219×8 мм должна была получить гиб 90° по радиусу 850 мм. Требование заказчика по овальности — до 3%. На первом образце получили Dmax 225 мм и Dmin 211 мм: (225 − 211) / 219 × 100% = 6,39%. Угол был выдержан, но сечение оказалось непригодным для сборки с фланцевым узлом.

Разбор показал три причины: дорн стоял слишком глубоко и плохо поддерживал переходную зону, шов попал близко к наружной растянутой стороне, смазка выдавливалась после первой трети гиба. После корректировки вылета дорна, разворота шва в менее нагруженную область и изменения темпа получили Dmax 222 мм и Dmin 216 мм. Овальность снизилась до 2,74%, партия прошла приёмку по геометрии и сборочному шаблону.

Контроль и приёмка

Овальность по кольцам и шаблонам

Контроль крупной трубы нельзя сводить к одному замеру у торца. Минимальный рабочий порядок: проверить входную трубу до гибки, измерить начало дуги, середину дуги и выход, затем сверить прямые участки с шаблоном. Для серийной партии полезны проходные и непроходные кольца, особенно когда деталь потом входит в муфту, кожух, хомут или фланцевую обвязку.

Для гибки круглой заготовки важно заранее указать, где измеряется диаметр: по наружной поверхности, по зоне без шва, после зачистки или после покрытия. Если изделие относится к видимым конструкциям, требования к отпечаткам инструмента также фиксируют заранее. Подходящие технологические варианты для круглых заготовок описаны на странице гибка круглой трубы.

Проверка шва и зоны влияния

Шов проверяют до гибки и после неё. До операции важно выявить подрезы, поры, резкий перепад усиления, следы коррозии и дефекты геометрии. После гибки смотрят растянутую сторону, переходные зоны и участок рядом со швом. Если труба используется в ответственной конструкции, в техническом задании стоит указать метод контроля: визуально-измерительный, капиллярный, магнитопорошковый, ультразвуковой или иной согласованный вариант.

Зона термического влияния может вести себя жёстче основного металла, особенно на толстостенных электросварных трубах. Возможные меры — разворот шва, увеличение радиуса или зачистка усиления в согласованных пределах. Решение принимают после проверки чертежа и назначения детали.

Упаковка, чтобы диаметр не «сел»

Крупная труба может потерять геометрию уже после гибки, если её неправильно уложить на склад или в транспортную тару. Тяжёлые детали нельзя стягивать лентой через дугу без прокладок: усилие стяжки оставляет вмятину или увеличивает овал. Оптимальны ложементы по радиусу, мягкие прокладки в местах контакта, фиксация от качения и запрет точечной нагрузки на середину дуги.

Если деталь идёт на объект, упаковка должна сохранять базовые плоскости и защищать торцы. Для труб под сварку торцы закрывают от грязи и влаги. Для деталей под покраску дополнительно контролируют следы смазки, отпечатки и царапины.

Для расчёта гибки крупного диаметра лучше передать чертёж с радиусом по осевой линии, марку стали, наружный диаметр, толщину стенки, длины прямых участков, требуемый угол, положение шва, допустимую овальность и требования к поверхности. Если есть ответная деталь, фланец, кожух или монтажный шаблон, их размеры нужно приложить к заданию. Это сокращает риск опытных переделок и позволяет сразу выбрать реалистичную технологию.
