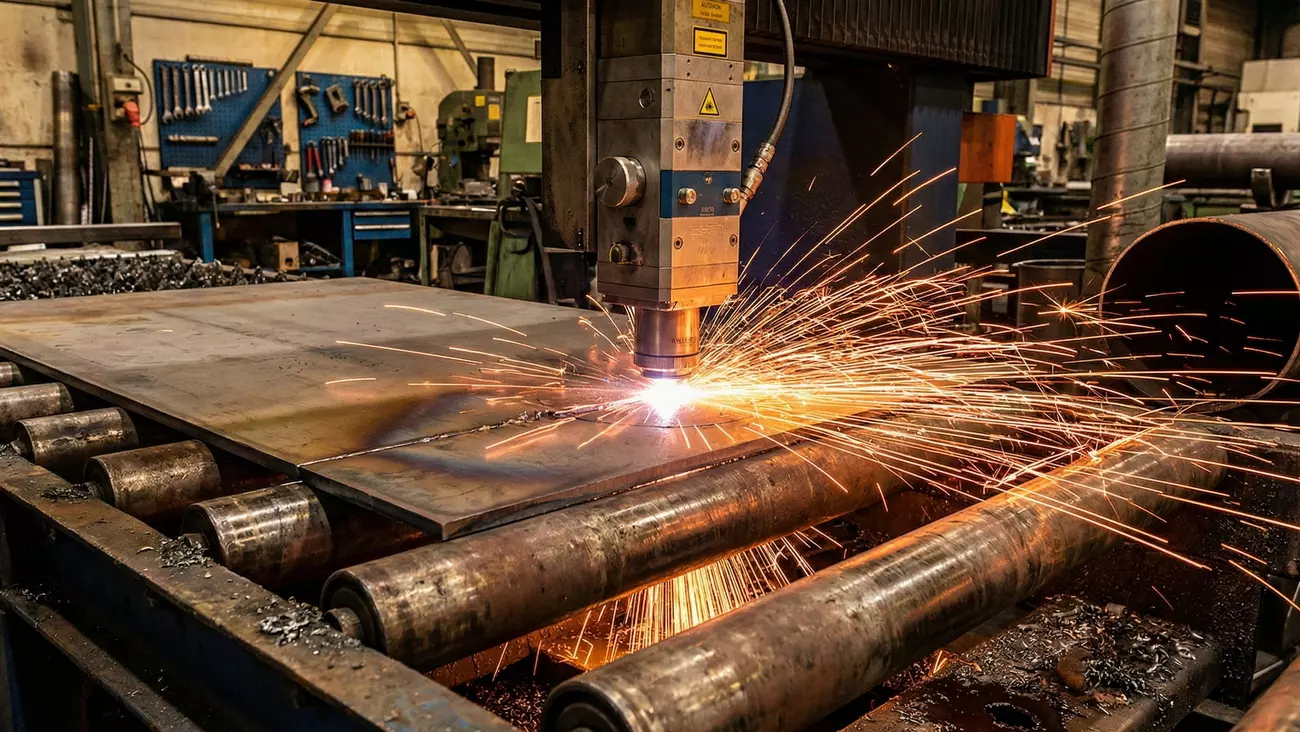

Лазерная резка и гибка: точность и скорость без лишних операций

Когда в цепочке изготовления участвуют разные подрядчики, а операции разнесены по времени и цехам, допуски начинают работать против конструктора. Деталь сначала режут на одном производстве, потом везут на другое на гибку, а собирать приходится уже на третьей площадке. На каждом этапе добавляется по миллиметру «на всякий случай», и в итоге сборщик получает комплект, который приходится подгонять напильником и киянкой.

В компании МСК МЕТАЛЛ мы сознательно собираем критические операции в одну технологическую линию: лазерную резку и гибку металла проектируем как единый процесс. Для заказчика это означает не только аккуратную геометрию, но и предсказуемые сроки, понятную себестоимость и отсутствие «сюрпризов» при монтаже.

Зачем объединять операции

На чертеже лазерная резка и гибка выглядят как два отдельных этапа: сначала контур и отверстия, потом формообразование. На практике каждая лишняя передача детали между участниками добавляет риск ошибок и срыва сроков. Объединение операций в одном цикле висящей цепочкой связывает геометрию, логистику и контроль.

Меньше ручной правки — меньше ошибок

Ручная правка воспринимается как «нормальная часть производства», хотя на самом деле это скрытый брак. Каждый подточенный паз, каждое подогнутое ребро жёсткости означает, что допуски где‑то уже израсходованы. Чем больше таких вмешательств, тем сложнее собрать следующую партию по тем же чертежам.

Когда резка и гибка выполняются в одном цикле, технолог разрабатывает маршрут так, чтобы исключить необходимость подгонки на сборке. Для типового шкафа управления из листа толщиной 2 мм разница в 0,5–0,8 мм по линии стыка уже превращается в проблему: двери начинают клинить, уплотнитель работает неправильно, крепёж садится на перекос. При комплексной обработке мы закладываем допуски на каждом переходе и контролируем суммарное отклонение.

Даже небольшая экономия на ручной правке быстро превращается во время. Если сборщик тратит по 2–3 минуты на доработку каждого элемента, то при партии в 500 деталей это уже 16–25 часов лишней работы. Объединение операций позволяет убрать эту «скрытую» нагрузку из графика.

Совмещение баз и отверстий без «танцев»

Главная ценность лазерной резки в контексте гибки — не скорость, а точное соблюдение баз. Когда все отверстия, прорези и контуры задаются в одной системе координат, а затем по этим же базам выполняется гиб, при сборке не приходится подбирать крепёж и смещать детали.

Если деталь режется на одном предприятии, а гнётся на другом, база для гибки часто задаётся «по месту» на станке. Оператор ориентируется по кромкам или меткам, нанесённым вручную. В результате отверстия по факту уходят от расчётного положения на 0,5–1 мм, а иногда и больше. Для навесных шкафов, корпусных деталей, лестничных маршей и ограждений это уже критично: петли не попадают в ось, крепёж подходит только с «расточкой» и овальными отверстиями.

При объединении резки и гибки в одном комплексе базирование продумывается заранее: технолог задаёт координаты линий гиба, использует технологические перемычки и вырезы под упоры, а отверстия «привязывает» к тем же базам. Это позволяет собирать узлы буквально «из коробки», без танцев с кувалдой вокруг сварочного стола.

Сроки и логистика в одну цепочку

Каждый выезд фуры, каждое перекладывание паллет в межоперационном складе — это не только транспортные расходы, но и дополнительные точки отказа. Партия может застрять в очереди на разгрузку, документы — потеряться, а часть деталей — повредиться при переносе.

Когда лазерная резка и гибка запланированы в одном цехе, логистика работает по линейной схеме: заготовки поступают на раскрой, затем сразу же переходят на гибочный участок, после чего отгружаются в сборку или к заказчику. Окна в графике минимальны, нет зависимостей от внешних перевозчиков и сторонних графиков смен.

Для заказчика это превращается в простой эффект: сроки перестают «плавать». Если на старте согласован цикл, например 5 рабочих дней на подготовку партии, то он выдерживается именно потому, что в цепочке нет лишних звеньев. При необходимости ускорения мы подключаем дополнительные смены на собственных мощностях, не затрагивая внешних подрядчиков.

Чертёж, который собирается без напильника

Даже при идеальной технологии результат сильно зависит от исходной документации. Листовой металл ведёт себя предсказуемо только тогда, когда конструктор учитывает особенности гибки, припуски и ограничения по расположению отверстий. Задача производства в этом случае — не «переделать» чертёж под станок, а помочь заказчику довести его до жизнеспособного состояния до запуска партии.

Базы и припуски под гиб

Любой изгиб фактически «съедает» часть длины заготовки. Если игнорировать этот эффект и делать развёртку только по габаритам готовой детали, на выходе получится либо недобор, либо излишек, который придётся стачивать. Поэтому на этапе согласования мы всегда проверяем, как заданы базы и припуски.

Для углеродистой стали толщиной 2–3 мм при внутреннем радиусе, близком к толщине листа, минимальная длина прямого участка после гиба обычно не должна быть меньше 2–2,5 толщин материала. Это позволяет избежать «заламывания» кромки и появления трещин по растянутой стороне. Если на чертеже полка получается короче, технолог предлагает изменить радиус, пересчитать развёртку или перераспределить геометрию узла.

Отдельная задача — выбор баз. Мы рекомендуем всегда привязывать критические размеры к одной стороне детали, а не «разбрасывать» их по разным кромкам. Тогда даже при небольших отклонениях по толщине листа или упругом возврате, контрольные размеры сохраняют стабильность.

Где недопустимо ставить отверстие

Иногда на чертежах встречаются отверстия, расположенные вплотную к линии гиба. На плоской развёртке это выглядит логично, но в реальности металл в зоне изгиба работает на растяжение и сжатие. Любое ослабление сечения приводит к риску трещины или деформации отверстия.

Практическое правило для большинства конструкционных сталей таково: центр отверстия должен находиться на расстоянии не менее чем R + 1,5·s от линии гиба, где R — внутренний радиус, s — толщина листа. Для продолговатых вырезов и сложных контуров безопасное расстояние увеличивается. Если конструкция не позволяет выдержать эти значения, мы предлагаем сместить отверстие, изменить форму, усилить зону ребром или вставкой.

Ещё один нюанс — технологические окна и вырезы. Иногда их пытаются использовать как «универсальное решение» и совмещать с рабочими отверстиями под крепёж. Такой подход оправдан далеко не всегда: технологический вырез работает на удобство гибки, а крепёжное отверстие — на силовую работу узла. Поэтому на стадии согласования важно разделить эти функции и разместить элементы так, чтобы каждый выполнял свою задачу без компромиссов по прочности.

K-factor и вычеты в развёртке

Точность развёртки во многом определяется тем, насколько корректно учтена деформация металла в зоне гиба. Для описания положения нейтрального слоя используется коэффициент K-factor — отношение расстояния от внутренней поверхности до нейтрального слоя к толщине листа. На практике для углеродистых сталей в диапазоне толщин 1–4 мм он обычно лежит в пределах 0,3–0,5.

Расчётная длина участка в зоне гиба определяется формулой: L_гиба = (π·R·α / 180) + (π·s·α·K / 180), где R — внутренний радиус, s — толщина листа, α — угол гиба, K — коэффициент K-factor. На практике мы используем не только справочные значения, но и опыт работы на конкретных станках, формируя для каждого материала и оснастки свою таблицу вычетов.

Например, для стали толщиной 2 мм, внутреннего радиуса 2 мм и угла гиба 90° при K = 0,4 расчётный вычет из развёртки составит порядка 2,6–2,8 мм. Если его игнорировать и считать только по геометрическим длинам полок, готовая деталь будет «короче» расчётной, а при сборке появится щель. Использование корректных вычетов позволяет получать стабильную геометрию от партии к партии без постоянных «примерок».

Контроль — не формальность

Даже идеально разработанная технология не работает без системы контроля. В металлообработке важно не просто измерить пару размеров штангенциркулем, а выстроить последовательность проверок, которая отслеживает качество от первой детали до последней в партии. Особенно это критично, когда в одной цепочке совмещены и резка, и гибка.

Эталон и шаблоны под узлы

Один из самых эффективных инструментов — эталонные образцы и шаблоны. Для серийных изделий мы совместно с заказчиком согласуем контрольный образец узла, который проходит полный цикл: резка, гибка, сварка, финишная обработка. На этом этапе проверяются все сопряжения, посадочные места, работа дверей и крышек, плотность примыкания уплотнителей.

По результатам сборки корректируются вычеты в развёртке, уточняются базы, при необходимости — изменяются допуски на отдельных участках. После утверждения образца изготавливаются простые кондукторы и шаблоны, позволяющие быстро проверять критические размеры без сложных измерительных стендов. Это особенно важно при больших партиях, когда ручной контроль каждой детали затруднителен.

Визуальный контроль кромок и покрытия

Гладкая чистая кромка после лазерной резки и аккуратный радиус гиба — не только эстетика, но и ресурс изделия. Задиры, поджоги и микротрещины на растянутой стороне изгиба становятся точками концентрации напряжений и стартом коррозии. Поэтому визуальный контроль кромок и зоны гиба включён в маршрутную карту как обязательный этап.

Если деталь в дальнейшем будет оцинкована, окрашена или покрыта порошковым составом, важно также оценить подготовку поверхности. Остатки окалины, неполностью удалённая защитная плёнка, острые грани в местах переходов ухудшают адгезию покрытия. На этапе приёмки мы проверяем не только размеры, но и готовность детали к последующим операциям.

Маркировка и упаковка партиями

Продуманная маркировка часто экономит больше времени, чем самые совершенные станки. Когда на площадку сборки приходят десятки позиций, важно, чтобы каждая деталь была однозначно привязана к узлу и месту установки. Для этого мы используем гравировку, штамповку или этикетки в комбинации с маршрутными листами.

Упаковка формируется партиями по узлам, а не просто по типоразмерам. Так сборщик получает не «сто одинаковых уголков», а комплект деталей на конкретный шкаф, лестничный марш или секцию ограждения. Это сокращает время на поиск и исключает ситуации, когда одна деталь оказывается на другом объекте.

Для ориентировочной оценки бюджета работ по резке и гибке можно воспользоваться разделом цены на услуги металлообработки. При этом окончательную стоимость мы рассчитываем уже по согласованным чертежам, маршруту и требованиям к контролю, чтобы заказчик сразу видел реальный, а не «усреднённый» сценарий.

Комплексный подход, в котором лазерная резка и гибка работают как единый процесс, позволяет отказаться от подгонки на сборке и делать ставку на точность. В услуге гибки металла и комплексных проектах мы стремимся к тому, чтобы конструкции собирались «на сухую», без лишних вопросов и телефонных звонков между цехом и отделом монтажа. Это тот уровень производственной культуры, к которому стремится команда МСК МЕТАЛЛ — и который заказчики особенно ценят в долгосрочных проектах.
