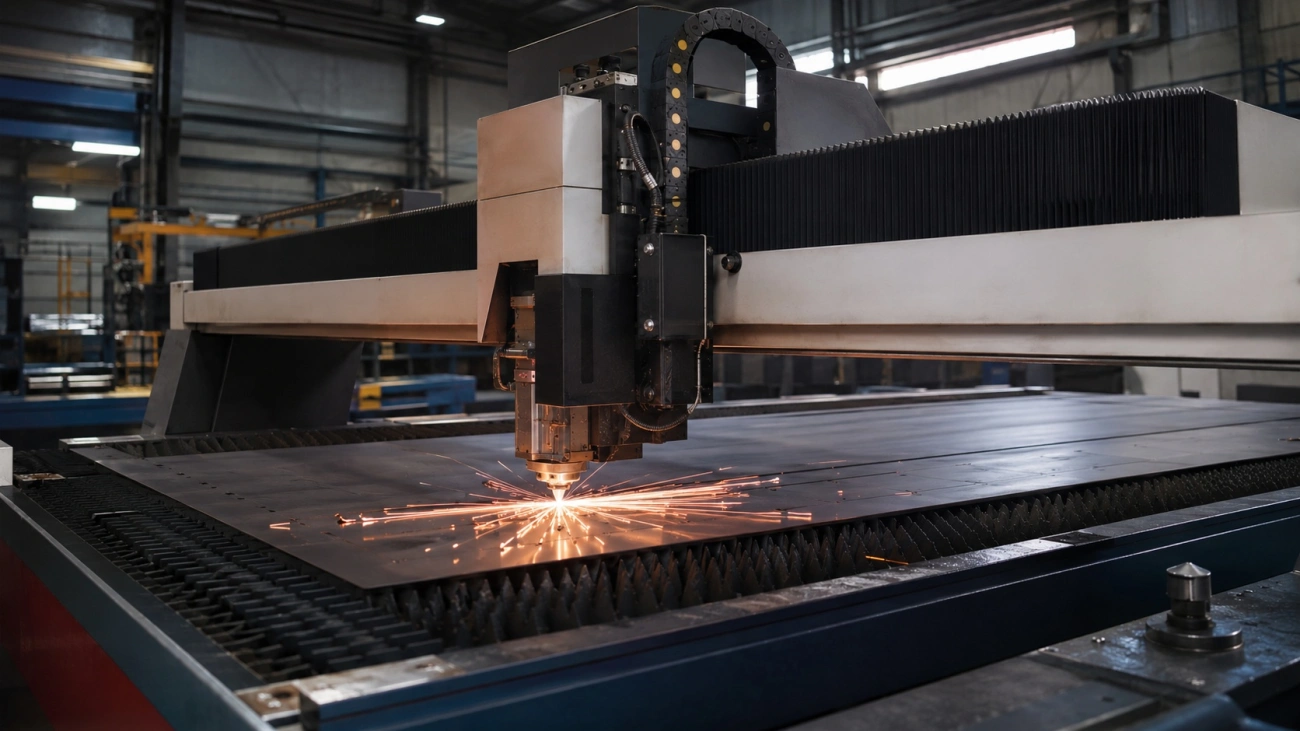

Лазерная резка металла: принцип работы и физика реза

Лазерная резка металла - это термическое разделение листа сфокусированным лучом. Луч нагревает узкую зону материала. Металл переходит в расплав, затем газовая струя выносит его из щели реза. На готовой детали результат видно по ширине реза, нижней кромке, рисунку на стенке. Отдельно проверяют точность контура.

Сам факт прорезания ещё не означает, что деталь годна. Заготовка может отделиться от листа, но получить грат снизу, конусную стенку отверстия или перегретую кромку перед гибкой. Поэтому режим оценивают по дальнейшему маршруту детали. Для гиба важна чистая кромка рядом с линией деформации. Для сварки проверяют окисление и зазор. Для сборки критичны отверстия и посадочные пазы.

Физика процесса: как луч плавит и удаляет металл

Поглощение излучения и локальный нагрев

Лазерный луч концентрирует энергию в малом пятне. Когда пятно попадает на лист, часть энергии отражается от поверхности. Остальная часть поглощается металлом и переходит в тепло. Доля поглощения зависит от длины волны, шероховатости и оксидной плёнки. Покрытие тоже меняет поведение поверхности.

Материалы нельзя вести одним режимом. Нержавеющий лист сильнее пружинит после нагрева и требует чистой кромки. Алюминиевый сплав быстрее отводит тепло и сильнее отражает излучение. Оцинкованный лист добавляет риск испарения цинка у кромки. Низкоуглеродистая сталь чаще режется стабильнее, но при кислороде получает окисленный край.

В зоне реза тепло должно быстрее довести металл до плавления, чем массив листа успеет отвести энергию в стороны. При недостатке энергии появляется непрорез или грубая нижняя кромка. При избытке тепла щель расширяется, верхняя кромка оплавляется. Зона термического влияния становится заметнее.

Расчётная модель для оценки теплового ввода: E_л = P / v.

Здесь E_л - условная линейная энергия, Дж/мм; P - мощность на резе, Вт; v - скорость перемещения, мм/с. Модель показывает связь между мощностью и скоростью. Режимную карту станка она не заменяет. На результат дополнительно влияют фокус, газовая струя, состояние сопла и свойства листа.

Роль вспомогательного газа в удалении расплава

Вспомогательный газ подаётся через сопло соосно лучу. Его основная работа - вытолкнуть расплав из щели. Дополнительно газ влияет на химию кромки. Кислород ускоряет рез углеродистой стали за счёт реакции окисления, но оставляет окисленную поверхность. Азот применяют там, где нужна чистая кромка без активного окисления.

Если деталь затем сваривается, окисленная кромка может потребовать подготовки. Если деталь окрашивается, состояние края влияет на адгезию покрытия. Для видимой сборки технолог смотрит на цвет кромки и следы грата. Поэтому газ выбирают по следующей операции, а не по привычке оператора.

Если сопло загрязнено, зазор до листа плавает или струя смещена, расплав выходит неравномерно. Нижняя кромка получает грат. На стенке появляются грубые полосы. В такой ситуации увеличение мощности часто ухудшает результат: металл перегревается, а причина остаётся в газодинамике или фокусировке.

Что такое ширина реза и почему она важна

Ширина реза - это фактическая щель, которую удаляют луч и газ. В чертеже контур выглядит как линия, но станок вырезает полосу материала. При точных отверстиях и посадочных пазах технолог учитывает компенсацию реза. Без компенсации наружный контур или отверстие уходят от требуемого размера.

Расчётная модель компенсации: смещение траектории = b / 2.

Здесь b - фактическая ширина реза. Если контрольный рез дал щель 0,22 мм, центр луча смещают примерно на 0,11 мм от требуемой кромки. Для внешнего контура компенсация идёт в сторону отхода. Для отверстия траектория смещается в материал детали. Итоговое значение подтверждают пробной деталью.

Из чего состоит лазерный комплекс

Источник луча: волоконный и CO₂

Источник формирует излучение нужной мощности и качества. В листовой металлообработке применяют волоконные и CO₂-лазеры. Волоконный источник передаёт луч к режущей голове по оптическому волокну. CO₂-комплекс использует газовую среду и систему зеркал.

Для заказчика тип источника важен через результат: чистота кромки, устойчивость на выбранной толщине, стоимость операции. Два станка с одинаковой паспортной мощностью могут дать разную кромку. Причина может быть в оптике, механике или режиме газа. Состояние расходных элементов тоже влияет на повторяемость.

Режущая головка, фокусировка и сопло

Режущая головка собирает луч в рабочее пятно, удерживает фокус на заданной высоте и подаёт газ в зону реза. Внутри работают защитное стекло и фокусирующая оптика. Датчик высоты держит рабочий зазор. Сопло формирует струю газа.

Малое загрязнение защитного стекла заметно по результату: луч теряет форму, рез становится нестабильным, нижний грат растёт. Положение фокуса меняет форму щели по толщине листа. При смещении фокуса вверх верхняя часть реза может выглядеть чисто, а низ даст грат или конусность. При смещении вниз страдает вход луча и верхняя кромка.

После смены материала или толщины технолог проверяет фокус. Затем смотрит высоту сопла и состояние оптики. Если пропустить эту проверку, ошибка проявится не сразу на всём листе, а на отверстиях, узких пазах или длинном контуре.

Система ЧПУ и подача листа

ЧПУ переводит файл в траекторию реза: задаёт точки врезки, порядок обхода, заходы, микроперемычки и переходы между деталями. Карта раскроя определяет, как детали размещаются на листе. При корректном DXF станок работает по чистой геометрии. Открытые контуры, дубли линий, текст внутри контура и неверный масштаб дают потери ещё до включения луча.

Если после раскроя деталь идёт на гибку или сварку, резку нужно проектировать вместе с дальнейшим маршрутом. В таких задачах связка лазерная резка и гибка металла снижает риск переделок. Базовые кромки проверяются до запуска партии. Припуски согласуют по чертежу. Лицевую сторону лучше указать заранее, иначе следы врезки могут оказаться на видимой плоскости.

Волоконный или CO₂: в чём разница на практике

Длина волны и поглощение разными металлами

Волоконный и CO₂-источник работают на разных длинах волн. Из-за этого металл по-разному поглощает энергию. Чем устойчивее поглощение на конкретном материале, тем проще получить стабильный проплав и повторяемую кромку. На отражающих материалах эта разница становится особенно заметной.

Отражающий металл может вернуть часть излучения обратно в оптический тракт. Алюминий проверяют по режимной карте станка и стабильности кромки. Латунь и медь требуют отдельной оценки пригодности оборудования. Мощности в такой задаче недостаточно: режим должен быть безопасен для источника и устойчив на выбранной толщине.

Скорость, энергоэффективность, обслуживание

Волоконные комплексы обычно эффективны на листовом металле и серийном раскрое. На сложном контуре они выигрывают за счёт концентрации энергии в пятне и более простого лучевого тракта. CO₂-системы тоже остаются рабочими, если станок настроен под материал и уже даёт требуемую кромку.

Сравнивать источники только по киловаттам неправильно. На одном материале решает качество луча. На другом критичнее газ и фокус. На третьем слабым местом становится механика. Для производственного задания главный критерий - контрольный образец, а паспорт источника служит только частью оценки.

Для каких задач какой источник уместнее

Волоконный лазер чаще выбирают для раскроя стального листа и нержавейки. Для алюминия важна проверка отражения и теплоотвода. CO₂-лазер уместен там, где парк оборудования уже закрывает требования по кромке и размеру. Если в ТЗ не указан источник, технолог выбирает маршрут по материалу и толщине. Следом проверяются допуск и следующая операция.

Ключевые параметры реза

Мощность, скорость подачи, положение фокуса

Мощность задаёт доступную энергию. Скорость определяет время воздействия на каждый миллиметр контура. Фокус управляет тем, где эта энергия концентрируется по толщине листа. При слишком высокой скорости луч не успевает сформировать сквозной рез. При слишком низкой скорости металл перегревается, щель расширяется, верхняя кромка оплавляется.

Числовой пример: на контрольном контуре мощность принята 2000 Вт, скорость - 40 мм/с. Условная линейная энергия равна 2000 / 40 = 50 Дж/мм. Если скорость снизить до 25 мм/с при той же мощности, показатель станет 80 Дж/мм. Такой режим может убрать непрорез, но при тонком листе повысит риск перегрева и грата.

Тип и давление вспомогательного газа

Газ выбирают по материалу и требованию к кромке. Кислород ускоряет рез углеродистой стали за счёт реакции окисления. Азот нужен для чистой кромки без активного окисления. Воздух применяют как экономичный вариант, когда допускается более простая кромка.

Давление должно выносить расплав до нижней стороны листа. При слабой струе расплав застывает снизу в виде грата. При нестабильной струе рисунок полос на стенке меняется по контуру. Проверка начинается с сопла. Затем смотрят центровку струи и фактический зазор до листа.

Как параметры связаны с толщиной листа

С ростом толщины увеличивается путь луча через металл. Газовая струя должна вынести расплав через всю высоту реза. Толстый лист требует устойчивого фокуса и правильной врезки. Контроль конусности становится обязательным на отверстиях и посадочных пазах. На тонком листе проблема другая: мелкие перемычки перегреваются быстрее, а лёгкая заготовка чувствительнее к короблению.

Параметр	Что меняет	Риск при ошибке	Проверка
Мощность	Запас энергии для проплава	При недостатке возникает непрорез; при избытке растёт перегрев	Контрольный рез и осмотр нижней кромки
Скорость	Время воздействия луча	Грубые полосы или оплавление	Сравнение стенки реза с эталонным образцом
Фокус	Распределение энергии по толщине	Конусность, нестабильный низ реза	Замер отверстий и пробный контур
Газ	Удаление расплава	Грат, налипание, окисленная кромка	Осмотр нижней стороны и цвета кромки
Сопло	Форму газовой струи	Перекос реза, рваный рисунок полос	Проверка центровки и состояния отверстия сопла

Что определяет качество кромки

Шероховатость и полосы на срезе

Полосы на срезе показывают устойчивость фронта плавления. Ровный мелкий рисунок обычно соответствует стабильному режиму. Грубый наклонный рисунок указывает на сбой по фокусу или скорости. Наплывы часто связаны с тепловым избытком. Локальные потёки требуют проверки сопла и газовой струи. Для декоративной детали видимая поверхность среза становится отдельным требованием приёмки.

Перпендикулярность реза и конусность

Конусность возникает, когда ширина щели сверху и снизу отличается. На тонком листе отклонение может быть малозаметным. На толстом листе оно влияет на посадку, сварочный зазор и размер отверстий. Если отверстие должно работать как точная база, конусность нужно проверять контрольной деталью. Замер только по верхней кромке недостаточен.

Зона термического влияния

Зона термического влияния - участок рядом с кромкой, где металл получил нагрев и мог изменить свойства поверхности. У лазерной резки эта зона обычно узкая, но считать её нулевой нельзя. Если линия будущего гиба проходит близко к лазерной кромке, отдельно проверяют микрориски. Заусенец перед гибкой снимают. Оксидный слой учитывают при сварке и покрытии.

Дефект	Вероятная причина	Риск	Действие
Грат снизу	Газовая струя не выносит расплав	Деталь плохо садится в сборку, кромка царапает покрытие	Проверить сопло и давление; заложить зачистку при строгой посадке
Окисленная кромка	Резка в кислороде или загрязнённая поверхность	Покрытие держится хуже, сварочная зона требует подготовки	Согласовать газ до запуска партии
Конусность	Фокус смещён относительно толщины листа	Отверстие не держит посадочный размер	Проверить контрольный образец по верхней и нижней кромке
Прижог у врезки	Точка входа луча поставлена в видимую или нагруженную зону	Появляется концентратор напряжений или дефект внешнего вида	Перенести врезку в отход либо на технологический участок
Микротрещины у кромки	Заусенец, хрупкий материал или перегретая зона рядом с гибом	Трещина раскрывается при формовке	Снять заусенец, увеличить отступ гиба, проверить радиус

Производственная ситуация: режим изменил качество на одной детали

Заготовка - кронштейн из стали толщиной 3 мм. В контуре есть четыре отверстия диаметром 8 мм. После резки полка детали должна гнуться. На первом пробном резе нижняя кромка получила грат до 0,25 мм. После зачистки отверстия ушли от ожидаемого размера на 0,10-0,15 мм.

Файл проверили первым: масштаб 1:1, контур замкнут, дублей линий нет. Значит причина находилась в режиме. Технолог проверил сопло. Затем изменил положение фокуса и скорость. После корректировки фокуса тепловой ввод снизился, грат стал меньше, отверстия стабилизировались. Участок рядом с будущей линией гиба дополнительно зачистили, потому что острая кромка в зоне растяжения может дать надрыв при формовке.

Вывод по ситуации простой: качество лазерной резки нужно оценивать по следующей операции. Для плоской декоративной накладки допустим один уровень кромки. Для детали с гибом рядом с резом требуется контроль заусенца. Термически изменённую зону тоже нельзя игнорировать.

Сильные стороны и границы метода

Точность контура и сложность геометрии

Лазер хорошо подходит для сложного плоского контура: криволинейных вырезов, посадочных пазов, серийных заготовок из одного листа. Отверстия можно резать в том же установе, если их размер технологически допустим для выбранной толщины. Механического контакта с инструментом нет, поэтому тонкий лист меньше рискует получить смятие от пуансона или ножа. Повторяемость обеспечивает ЧПУ при корректном файле.

Точность станка не спасает технологически слабую геометрию. Слишком мелкое отверстие относительно толщины перегревается и теряет форму. Узкая перемычка рядом с врезкой может повести лист. Острый внутренний угол становится местом концентрации напряжений. Для ответственной детали нужно заранее задать минимальные отступы и допустимый заусенец. Лицевую сторону лучше указать в чертеже.

Толщины, где лазер эффективен

Практический диапазон зависит от станка и источника. Отдельно учитывают газ и требуемое качество кромки. Тонкий лист режется быстро, но перегрев перемычек и коробление становятся главными рисками. Средняя толщина требует устойчивого баланса между скоростью и чистотой реза. Толстый лист повышает требования к врезке. Контроль фокуса становится особенно важным.

Единого числа «до какой толщины режет лазер» без привязки к оборудованию нет. Один материал можно разрезать под грубую заготовку или под чистую сборочную кромку. Это разные уровни качества, хотя операция называется одинаково.

Где уместнее плазма, гидроабразив или штамп

Плазменная резка рациональна на толстом листе, когда допустима более грубая кромка и нужна высокая скорость чернового раскроя.

Гидроабразив выбирают там, где нагрев кромки недопустим. Такой маршрут полезен для материалов и узлов, где зона термического влияния создаёт лишний риск.

Штамповка выгодна на больших сериях простых деталей. Оснастка стоит дороже на старте, но при крупном тираже может снизить цену одной детали.

Выбор метода делают по детали, а не по названию технологии. Сначала проверяют материал и толщину. Затем смотрят допуск, контур, требование к кромке и следующую операцию. Размер партии определяет, окупается ли более жёсткая оснастка.

Как понять, подходит ли лазер вашей детали

Материал, толщина, требования к кромке

Первый фильтр - материал и толщина. Для чёрной стали проверяют окисление после кислорода. Для нержавейки важна чистая кромка без активной окалины. Для алюминия технолог отдельно смотрит отражающую способность и теплоотвод. Риск заусенца проверяют на контрольном резе. Если деталь идёт на гибку, требования к кромке задают до резки. Для сварки и покрытия нужны отдельные условия приёмки.

Тираж и сложность контура

Лазер выгоден, когда контур сложный, детали разные или партия состоит из нескольких типоразмеров. Для единичной детали плюс в отсутствии штампа. Для серии важны повторяемость, карта раскроя и управляемое время цикла. Если контур простой, а тираж большой, нужно сравнить лазер с альтернативным способом изготовления.

Что уточнить у технолога заранее

До запуска резки нужно передать файл и материал. Толщину лучше указать рядом с маркой, а не только в названии файла. Количество деталей влияет на карту раскроя и проверку первой заготовки. Требования к кромке фиксируют отдельно: допустим ли грат, нужно ли исключить окисление, нужна ли зачистка.

• Материал: марка и толщина; состояние поверхности; наличие покрытия.
• Файл: замкнутые контуры; масштаб 1:1; отсутствие дублей линий.
• Кромка: допустимый грат; требование к зачистке; запрет на окисление при необходимости.
• Геометрия: отверстия и пазы; минимальные перемычки; внутренние углы.
• Маршрут: следующая операция после резки; способ приёмки.
• Контроль: критичные размеры; измерительный инструмент; образец для сравнения.

Приёмка лазерной детали должна опираться на проверяемые признаки. Сначала проверяют размер контура и диаметр отверстий. Затем осматривают нижнюю кромку на непрорез и допустимый заусенец. Отдельно смотрят состояние поверхности реза. Плоскостность проверяют после снятия детали со стола. Критичные прижоги фиксируют до передачи партии дальше. Если эти признаки не заданы, спор возникает после готовности партии, когда исправление уже дороже настройки режима.
