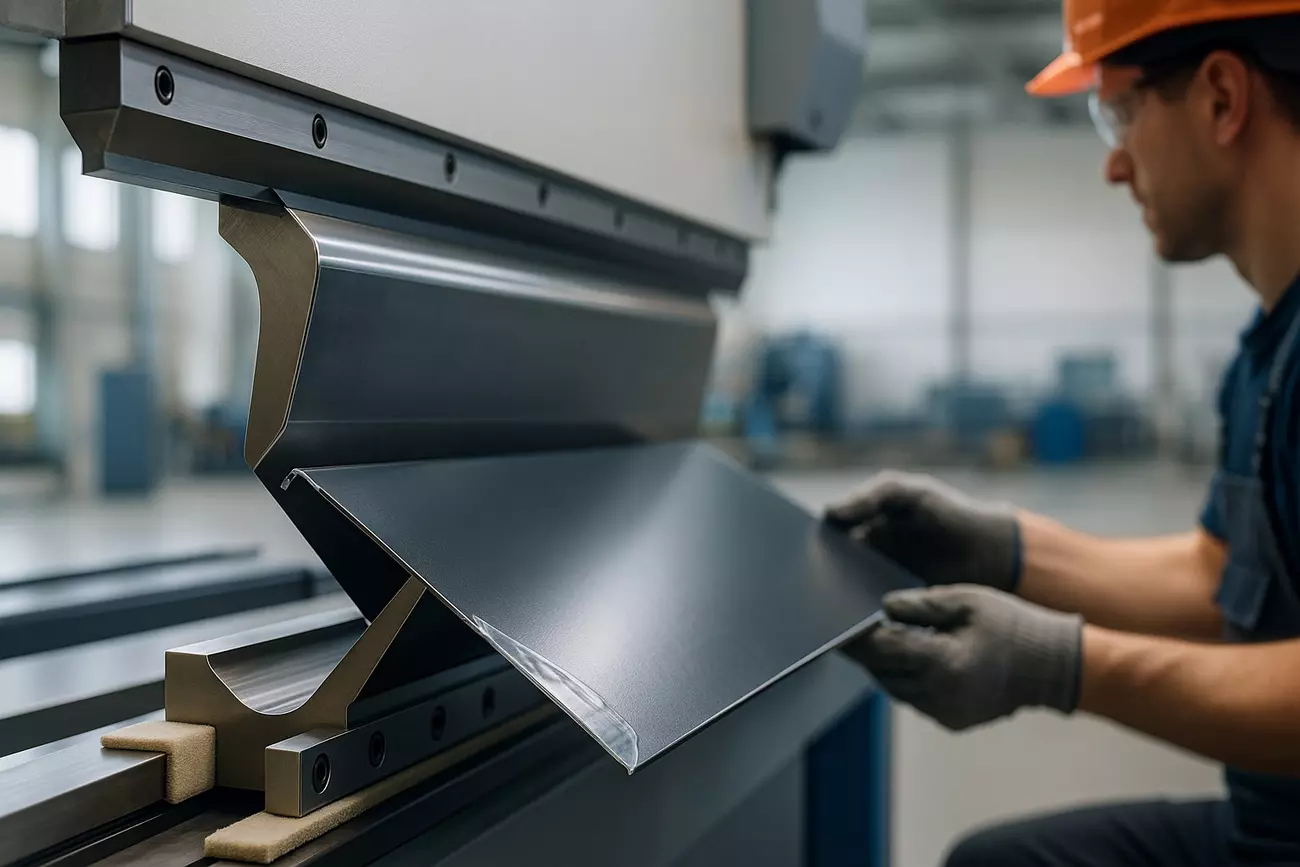

Листы с полимерным покрытием: как гнуть правильно

Работа с окрашенным металлом кажущаяся простой до первого «перелома» эмали. Полимерное покрытие красиво и долговечно, но чувствительно к растяжению, царапинам и локальным перегрузкам. Чтобы гибка листа с полимерным покрытием проходила без сюрпризов, важно учитывать температуру материала и инструмента, состояние защитной плёнки, подобранный радиус и режимы станка. Вот выверенные практикой принципы, которыми в «МСК МЕТАЛЛ» руководствуются ежедневно.

Свойства покрытий и риски

Полимерные системы разные по эластичности: полиэстер обычно «прощает» умеренное растяжение, пурал и поливинилденфторид более устойчивы к погоде, но чувствительны к микротрещинам на остром перегибе, пластизол имеет ощутимую толщину и хуже переносит малые радиусы. Главное правило: чем толще и жёстче покрытие, тем больше нужен внутренний радиус и мягче контакт оснастки.

Температура критична. При холоде полимер «дубеет», и риск растрескивания кратно возрастает. Безопасный диапазон — не ниже +10 °C, оптимально 15–20 °C для листа, цеха и инструмента. Зимой материал перед гибкой стоит «подержать» в тёплом помещении, чтобы температура выровнялась по толщине.

Защитная плёнка — помощник, но не панацея. Она снижает риск протирок и следов от матрицы, однако старая плёнка с «уставшим» клеем (долгое хранение, солнце) наоборот провоцирует отслоения лака при снятии. Универсальный подход: использовать свежий материал, плёнку оставлять на время механической обработки, но удалять сразу после гибки и сборки, не затягивая хранение.

Ещё один нюанс, о котором часто забывают: ориентация стороны с покрытием относительно линии сгиба. Чтобы не повредить покрытие, старайтесь располагать окрашенную сторону на внутренней поверхности сгиба — там зона сжатия, а не растяжения. Если конструкция требует обратного (покрытие снаружи), компенсируйте риски увеличенным радиусом и мягкой оснасткой.

Настройка оснастки и режимов

Ключ к аккуратной кромке — контакт «пуансон–матрица». Для окрашенного металла используйте полированные рабочие поверхности, при необходимости — проставки из полиуретана или фторопласта, либо мягкие накладки на губки. Это снижает точечные напряжения и не оставляет «заломов».

Радиус для полимерного листа подбирают от толщины: практическое правило — внутренний радиус не меньше 1,0–1,5 t для полиэстера, 1,5–2,0 t для пластизола и сложных покрытий. При отбортовке под 180° и при необходимости внешнего расположения покрытия — добавляйте запас. Слишком острый пуансон гарантированно даёт микротрещины по вершине.

Ширина V-канавки матрицы влияет на давление и «следы» на поверхности. Для окрашенных листов целесообразно брать V порядка 6–8 t: нагрузка распределяется, кромка получается чище, а усилие гибки ниже. Перегиб «на один удар» не всегда лучше: иногда безопаснее дойти до угла поэтапно — короткими подводами с промежуточным контролем пружинения.

Скорость важна не меньше усилия. Резкая подача приводит к проскальзыванию и «вытяжке» лака. Держите плавную скорость рабочего хода и уверенный, но не избыточный прижим. Перед серией обязательно выполните пробные сгибы именно на партии, которая пойдёт в производство: рецептура покрытий и толщина реального слоя у разных поставщиков отличаются, от этого меняется и допустимый радиус.

Отдельно о зачистке кромок до гибки: снятый заусенец снижает концентрацию напряжений и риск «надрыва» покрытия по линии сгиба. Чистый, ровный рез — половина успеха качественной гибки.

Постобработка линии сгиба

Даже при идеальной оснастке в зоне вершины сгиба возможны микротрещины лака. Правильная постобработка делает их невидимыми и защищает металлослой.

1. Удаление плёнки и осмотр. Снимите защитную плёнку сразу после гибки и сборочных операций. Проведите визуальный контроль под рассеянным светом: ищите «сеточку» и потёртости.

2. Обезжиривание. Точечная очистка мягкой безворсовой салфеткой и обезжиривателем, совместимым с покрытием. Нельзя использовать агрессивные растворители, разъедающие полимер.

3. Подкраска вершины. Для малозаметных дефектов достаточно ремонтной эмали из системы производителя покрытия. Наносите тонко, без наплывов, давая высохнуть в соответствии с регламентом. На открытых кромках уместен цинкосодержащий грунт под эмаль.

4. Герметизация фальцев. В местах, где сгиб работает как отгиб или фальц, нанесите эластичный герметик, совместимый с полимером и оцинкованной основой. Это исключит капиллярное подсасывание влаги.

5. Защитные меры при транспортировке. Проложите между деталями мягкие прокладки, исключите «металл по металлу». Влажность и пыль — враги свежей кромки.

Если задача — серийная продукция со строгой визуальной оценкой, введите технологический контроль: фиксированные шаблоны радиусов, журнал температур и результатов пробных гибов, эталонные образцы по каждой партии. Такая дисциплина экономит материалы и нервы лучше любых «чудо-накладок».

Грамотно подобранный радиус для полимерного листа, корректная V-матрица, чистый пуансон и продуманная постобработка — вот четыре столпа аккуратной гибки. Добавьте к ним тёплый материал, свежую защитную плёнку и осознанный выбор ориентации покрытия — и вопрос «как не повредить покрытие» перестанет звучать в цеху. В «МСК МЕТАЛЛ» мы относимся к окрашенному металлу как к готовому изделию ещё до гибки: уважение к материалу здесь важнее скорости.
