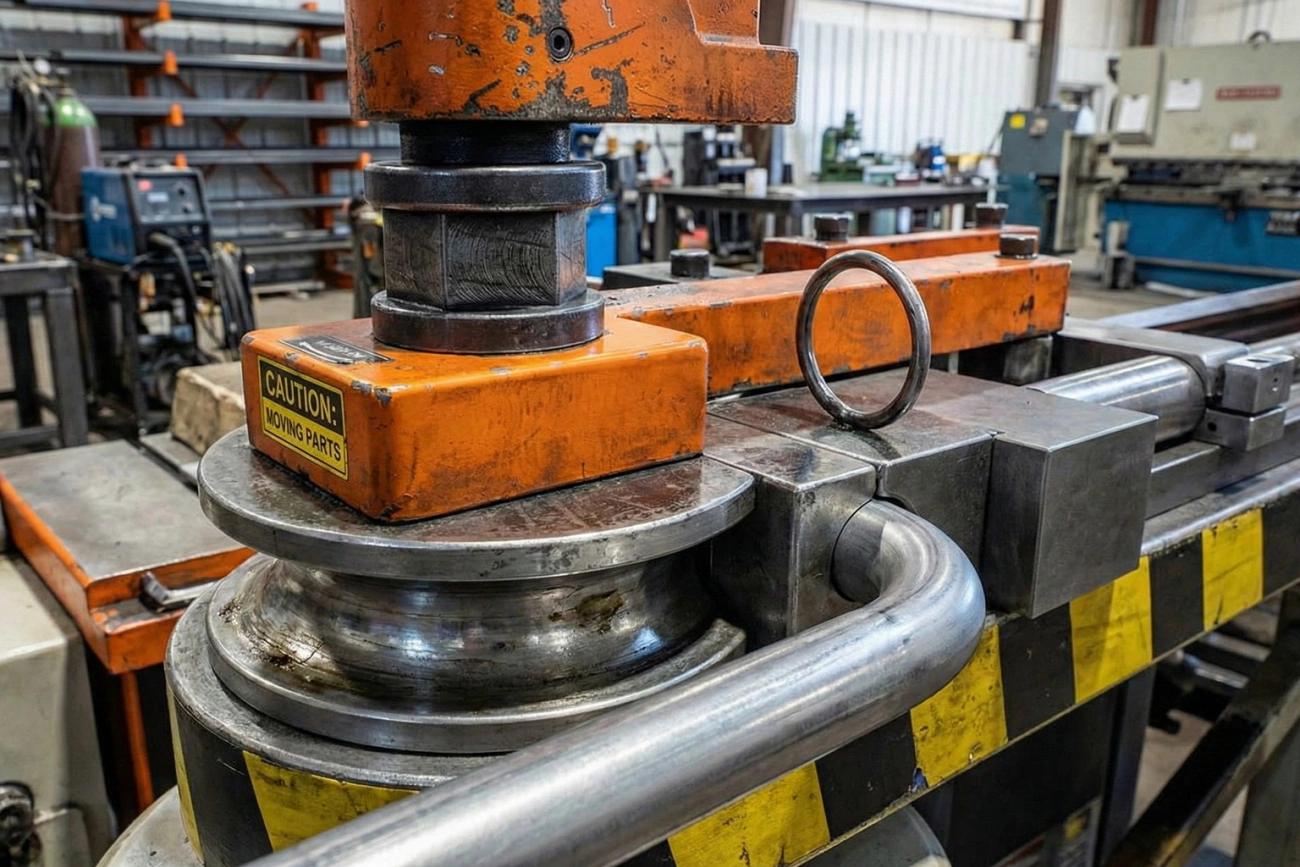

Малый диаметр трубы: стабильная геометрия при гибке

Малые диаметры (условно до 20–25 мм) редко прощают «обычную» привычку гнуть как большую трубу, только на меньшей оснастке. Здесь всё происходит быстрее: стенка успевает перейти в локальную пластическую деформацию на коротком участке, а любая мелочь — от лишней капли смазки до неточного упора — мгновенно превращается в залом, след или потерю круглости. На производстве это ощущается буквально физически: ещё пол-оборота, и деталь уже не «лечится».

В МСК МЕТАЛЛ малые диаметры ведём как отдельный технологический класс: сначала подтверждаем фактическую геометрию трубы (не по маркировке, а по измерению), затем подбираем дорн/калибр и режим, и только после этого фиксируем технологию под партию. Такой подход экономит и металл, и время: при малом диаметре «дешёвых ошибок» не бывает.

Почему маленькие диаметры гнутся «по-другому»

Ключевое отличие малых диаметров — сочетание высокой чувствительности к локальным напряжениям и крайне малого «запаса» по геометрии. Если у трубы 60×3 мм небольшая овальность ещё может остаться в допуске и «спрятаться» в узле, то у 12×1 мм та же абсолютная величина деформации уже становится критичной: меняется посадка в фитинг, уходит соосность, нарушается внешний вид, а иногда — и проходимость.

Локальные перегрузы и мгновенный залом

При гибке наружная сторона радиуса работает на растяжение, внутренняя — на сжатие. Для малых диаметров характерно, что зона максимальных напряжений оказывается короткой, а стенка тоньше «эффективно», чем кажется по паспорту: фактическая толщина и овальность часто гуляют в пределах партии. В результате внутренний пояс быстро теряет устойчивость, и возникает «гармошка» или залом.

Упрощённо риск залома растёт при уменьшении отношения радиуса гиба к диаметру: k = R/D. Для малых диаметров переход от k = 2,5 к k = 1,5 — это не «чуть сложнее», а иной режим, где без дорна и точной прижимной геометрии вероятность брака становится статистически высокой. Дополнительно влияет отношение диаметра к толщине: D/t. Чем больше D/t, тем меньше устойчивость стенки на сжатие и тем выше требования к дорну, прижиму и режиму.

Сверхчувствительность к смазке и темпу

На малом диаметре смазка — не «чтобы было легче», а инструмент управления трением. Избыток смазки снижает удерживающую способность прижима и ведёт к микроскольжению: трубу начинает «подтягивать», образуется полировка, местами — волна по внутренней стороне. Недостаток смазки, наоборот, повышает риск прихватов, следов и рывков, особенно на нержавеющих и алюминиевых сплавах.

Темп подачи и скорость поворота также критичны. В малом диаметре металл быстрее переходит из упругой стадии в пластическую, а у оператора меньше времени «поймать» начало нестабильности. Поэтому режим задаётся не «на глаз», а через повторяемые параметры: стабильная скорость, одинаковая схема смазки и обязательная проверка первого изделия партии с фиксацией реальных величин.

Нулевая терпимость к ошибкам базирования

Малые трубы часто гнутся под узлы, где важна длина прямых участков до касания, привязка к отверстиям, резьбам, развальцовкам. Ошибка базирования в 0,5–1,0 мм на большой детали иногда «уходит» в сборку, а на малой геометрии превращается в невставляемую деталь. Причина проста: плечи короткие, радиус близко к базовой плоскости, и суммарная погрешность от реза, разметки, упора и пружинения складывается без компенсации.

Отдельная проблема — пружинение. Для разных материалов и состояний (отжиг/нагартовка) оно отличается, но тенденция едина: чем меньше диаметр и чем выше точность требования по углу, тем важнее воспроизводимый «перегиб» и контроль фактического угла на каждой настройке. Мы закладываем пружинение через пробную серию и фиксируем режим, чтобы при повторном заказе не «начинать заново».

Оснастка и приёмы

Для малого диаметра оснастка решает не комфорт, а физику процесса: удержать трубу, не оставив следа, поддержать стенку изнутри и обеспечить скольжение там, где оно нужно, и «держание» там, где оно критично. В практике малых диаметров выигрывает системный подход: дорн + калибр + корректный прижим + режим, а не попытка «додавить» силой.

Мини-дорн и калибры

Внутренняя поддержка дорном — базовая мера против овальности и складок. На малом диаметре это особенно заметно: даже минимальная потеря круглости меняет посадку и внешний вид. Подбор дорна включает геометрию носика, количество шариков (если применимо), длину вылета и материал/покрытие. Ошибка в доли миллиметра может дать след на внутренней поверхности или, наоборот, не поддержать стенку.

Важно понимать: дорн работает вместе с калибром (формой гибочной матрицы) и прижимом. Если радиус малый, а требования к форме высокие, применение дорновой гибке труб становится не «опцией», а технологическим стандартом. Именно связка «дорн + калибр» позволяет удерживать внутренний пояс и контролировать овальность в зоне максимальной деформации.

Для оценки результата мы опираемся на измеримые показатели. Например, овальность после гибки удобно считать как O = (Dmax − Dmin) / Dном × 100%. Если труба Dном = 12,0 мм, после гиба измерено Dmax = 12,35 мм и Dmin = 11,65 мм, то O = (0,70 / 12,0) × 100% = 5,8%. Для части узлов это уже предельная величина — особенно там, где труба входит в уплотнение или обжимной фитинг.

Прижим без «нажима»: как не оставить след

Парадокс малого диаметра в том, что «добавить усилие» почти всегда ухудшает результат. Прижим должен не давить, а удерживать по форме: за счёт корректного профиля, чистой поверхности и правильного трения. Избыточный прижим оставляет следы и вводит локальные напряжения — они проявляются либо сразу (полоса/вмятина), либо позже (микротрещина, потеря герметичности при развальцовке, нестабильность размеров при термоциклах).

Практически это означает три правила. Первое: поверхность прижима должна быть подготовлена (без рисок, задиров, загрязнений), потому что любая соринка на малом диаметре печатается как штамп. Второе: смазка дозируется, а не «льётся» — особенно если гнётся нержавейка или алюминий. Третье: прижим проверяется на след при первой детали, и при необходимости корректируется режим или меняется вставка прижима (мягкая, с другим профилем).

Отдельно стоит отметить тонкостенные позиции. Если труба гнётся в зоне повышенного риска залома, мы относим её к режимам, близким к гибке тонкостенных труб: там важны деликатная работа прижима, стабильная смазка и поддержка стенки дорном/калибром. Это не про «тоньше 1 мм» как условие, а про реальную устойчивость конкретной трубы в конкретном радиусе.

Последовательность для малых R

Малые радиусы требуют заранее заданной последовательности операций. Ошибка — сначала «как-нибудь согнуть», а потом пытаться попасть длинами и углами. Правильнее: сначала — проверка исходной трубы (диаметр/овальность/толщина), затем — настройка оснастки под фактический размер, потом — пробный гиб с контролем угла и радиуса, и только после фиксации режимов — серия.

Если деталь имеет несколько гибов, порядок выбирают так, чтобы минимизировать накопление погрешностей и деформаций: сначала гибы, которые задают базовую форму и не мешают дальнейшему базированию, затем — второстепенные. При необходимости применяют межоперационную фиксацию, чтобы уже выполненный гиб не «поплыл» при следующем зажиме. Это особенно важно для малых диаметров, где деталь легко деформируется даже усилием рук при перестановке.

Для контроля пружинения и воспроизводимости мы задаём правило: каждый новый материал/партия — пробная деталь с фиксацией параметров. Для примера: если по чертежу нужен угол 90°, а по пробе пружинение даёт уход на +3°, задаётся перегиб до 93° с проверкой результата. Это простая мера, но она стабилизирует серию и убирает «гуляющие» углы.

Контроль и упаковка

На малом диаметре контроль — это не формальность ОТК, а часть технологии. Даже идеально выполненный гиб можно испортить упаковкой, транспортировкой или неаккуратным складированием: деталь лёгкая, тонкая, легко «ловит» точечные нагрузки. Поэтому контрольные операции логично дополнять правилами фиксации и упаковки, особенно если партия едет на сборку или на внешний участок.

Проверка радиуса и овальности «малой мерой»

Классическая ошибка контроля — пытаться мерить малую трубу «крупным» инструментом. Для малых диаметров эффективнее использовать шаблоны радиуса, калибры и измерение овальности на нескольких сечениях: до гиба, в зоне максимальной деформации и на выходе из гиба. Если задан допуск на радиус, проверка должна учитывать упругий возврат и фактическую линию нейтрального слоя, а не только внешний контур.

Овальность и «посадка» оцениваются не только по цифрам, но и по функционалу: входит ли деталь в сопряжение без усилия, не подклинивает ли при повороте, не образуется ли зазор на уплотнении. При этом числовая фиксация остаётся обязательной: формула O = (Dmax − Dmin) / Dном × 100% даёт сравнимость результатов между партиями и позволяет аргументированно принимать решения — корректировать оснастку, менять режим или рекомендовать иной способ.

Фиксация в кассетах, чтобы не «убить» геометрию

Малые диаметры лучше хранить и перевозить не «россыпью», а в кассетах/ложементах. Смысл простой: исключить точечные контакты и взаимные удары, которые дают вмятины и локальную овальность. Особенно это актуально для длинных деталей с малым диаметром: они обладают небольшой изгибной жёсткостью и легко получают остаточный прогиб от неправильной укладки.

Практическая схема фиксации: раздельные гнёзда под каждую деталь, мягкая прокладка в зоне гиба, ограничители от бокового смещения. Если деталь имеет декоративные требования по поверхности, добавляется защитный слой, чтобы исключить протиры. Для узлов, где важна повторяемость угла, полезно маркировать ориентацию детали в кассете (чтобы на сборке не вращать и не «править руками»).

Когда лучше перейти на наполнитель

Наполнитель (песок, полимерные композиции, низкоплавкие сплавы и другие технологические варианты) — не универсальная замена дорна, но в ряде случаев это рациональное решение. Обычно к наполнителю переходят, когда одновременно выполняются несколько условий: очень малый радиус, высокая чувствительность к овальности, нестандартный материал или профиль, и при этом дорновая поддержка конструктивно затруднена (например, короткие прямые участки до гиба или сложная многогибная форма).

Важно учитывать стоимость и технологические риски: наполнитель нужно корректно вводить и полностью удалять, контролировать чистоту внутренней поверхности и исключать загрязнение последующих операций (резьба, пайка, сварка). Поэтому решение принимают не «по привычке», а после оценки: что критичнее — риск брака на дорне или стоимость/сложность цикла с наполнителем. В большинстве серийных задач малых диаметров первичным остаётся дорновая схема, а наполнитель — как инструмент для крайних режимов и специфических материалов.

Если вам важна воспроизводимость размеров на малом диаметре, полезно сразу формулировать требования в измеримых терминах: допуск по углу, по радиусу, по длинам прямых участков, допустимая овальность (в процентах или по Dmax/Dmin), требования к следам прижима и к состоянию поверхности. Тогда технология подбирается быстро и без «сюрпризов». В задачах, где деталь выполняется как сегмент трубопровода или элемента каркаса, режимы часто пересекаются с требованиями к гибке круглой трубы, но на малом диаметре их всегда приходится уточнять и ужесточать — именно из-за нулевой терпимости к мелким отклонениям.
