Нейтральный слой и его смещение при гибке

При гибке наружная сторона листа растягивается, внутренняя сжимается. Между ними проходит расчётная поверхность, длина которой меняется меньше всего. Её называют нейтральным слоем. От её положения зависит длина развёртки. Ошибка проявляется после формования: полка уходит от размера, отверстие смещается относительно базы, короб не входит в сборку.

Геометрическая середина толщины подходит только для грубой оценки. При малом радиусе расчётная поверхность смещается к внутренней стороне. Чем сильнее деформация, тем заметнее влияние этого смещения. Для простой единичной детали расхождение иногда укладывается в допуск. В многогибовом профиле та же ошибка накапливается от перехода к переходу.

Что представляет собой нейтральный слой и почему он важен

Растяжение снаружи и сжатие внутри при изгибе

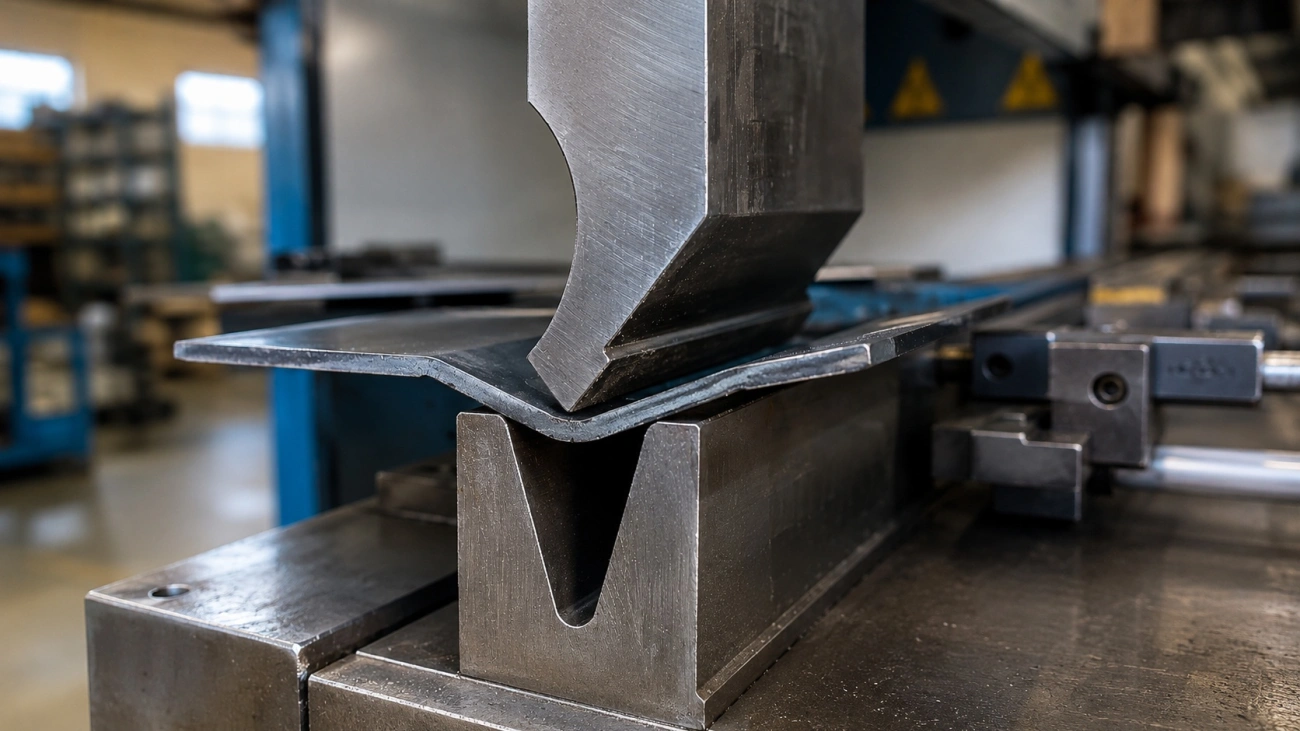

Пуансон опускает лист в ручей матрицы. Наружные волокна проходят более длинную дугу и растягиваются. Внутренние волокна укорачиваются. Между этими зонами есть переход, где продольная деформация близка к нулю.

На наружной поверхности возникает риск разрушения. Если радиус слишком мал для выбранного материала, сначала появляются риски и микротрещины. Дальнейшая деформация может привести к надрыву. На внутренней стороне металл сжимается, поэтому у сложного профиля возможны локальное смятие или волна.

Слой, который почти не меняет длину

Нейтральный слой нельзя увидеть на готовой детали. Это расчётная модель. До гибки участок заготовки был прямым, после гибки стал дугой. Длину этой дуги определяют по расчётной линии, поскольку внутренний контур укоротился, внешний удлинился.

В объёмной заготовке точнее говорить о нейтральной поверхности. В чертежах и технологических расчётах обычно используют термины «нейтральный слой» или «нейтральная линия».

Зачем инженеру знать положение расчётной поверхности

Конструктор учитывает её положение при расчёте припуска на гиб. Завышенное значение удлиняет плоскую заготовку. После формования увеличивается полка либо общий габарит. Заниженное значение даёт противоположный результат.

Коррекция угла на прессе такую ошибку не устраняет. Станок может изменить глубину хода пуансона, но длина вырезанной заготовки останется прежней. Поэтому развёртку рассчитывают отдельно от настройки угла.

Почему расчётная линия смещается внутрь

Разная деформация внешних и внутренних волокон

При чисто упругом изгибе симметричного сечения нейтральная линия расположена близко к середине толщины. Производственная гибка переводит часть металла в пластическое состояние. Контакт с инструментом меняет распределение напряжений, наружная зона получает большее удлинение. Поэтому расчётная поверхность смещается к внутренней стороне гиба.

Смещение возрастает при интенсивной деформации. Малый радиус создаёт резкий перепад удлинения по толщине. При плавном изгибе этот перепад меньше, поэтому переходная зона обычно ближе к середине листа. Точное положение подтверждает только реальный гиб.

Влияние отношения радиуса к толщине

Для первичной оценки используют отношение R/t. Здесь R означает радиус у внутренней поверхности гиба, t - фактическую толщину листа. Радиус 2 мм создаёт разные условия для листа толщиной 1 мм и заготовки толщиной 4 мм.

При малом R/t расчёт чувствителен к выбранному коэффициенту. Табличное значение служит отправной точкой. Если размер критичен, технолог подтверждает его контрольным гибом. При большом R/t модель обычно стабильнее, однако переносить коэффициент с другой оснастки рискованно.

Как ведёт себя тонкий и толстый металл

Толщина сама по себе не определяет положение расчётной поверхности. Важна её связь с фактическим радиусом. Тонкий лист на остром пуансоне может получить более жёсткую деформацию, чем толстая заготовка на широкой матрице.

У толстого листа ошибка в долях толщины быстро превращается в заметное линейное отклонение. Допустим, расчётная линия сместилась на 0,1 толщины. Для листа 8 мм это 0,8 мм. На одном сгибе расхождение может остаться допустимым. После четырёх переходов общий размер способен уйти уже на несколько миллиметров.

Коэффициент положения нейтрального слоя

Физический смысл коэффициента

Положение переходной зоны описывает K-фактор.

K = a / t

K - коэффициент положения нейтрального слоя. Величина a показывает расстояние от внутренней поверхности листа до расчётной линии. Толщина листа обозначена t.

При K = 0,5 она проходит по середине толщины. Значение ниже 0,5 показывает смещение внутрь. K-фактор нельзя назначать только по марке металла. Один и тот же материал даст другой результат после смены радиуса или способа гибки.

От чего зависит его значение

Главный геометрический фактор - отношение R/t. Затем технолог оценивает состояние материала. Нагартованный лист обычно менее пластичен, чем отожжённый. Способ формования тоже влияет на результат: при воздушной гибке контакт с инструментом отличается от калибровки по дну матрицы.

Фактическая толщина важнее номинала из модели. Если программа рассчитана для 2,0 мм, а измеренный лист отличается, положение переходной зоны и длина дуги изменятся. Для ответственной серии толщину контрольной заготовки фиксируют до настройки пресса.

Табличные ориентиры и их границы применения

Таблица K-факторов пригодна для первого расчёта. Она не подтверждает результат конкретного станка. Даже при одинаковой толщине развёртка может измениться после замены матрицы. Износ инструмента также влияет на полученный радиус.

Условие	Риск	Проверка	Корректирующее действие
Малое отношение R/t	Ошибка припуска становится заметной	Согнуть контрольную полосу	Уточнить K-фактор по размеру полок
Новая партия листа	Толщина отличается от модели	Измерить материал до раскроя	Пересчитать развёртку при значимом отклонении
Замена матрицы	Меняется радиус у внутренней поверхности	Проверить образец на новом инструменте	Обновить таблицу гибов
Нагартованный материал	Растёт риск трещины	Осмотреть наружную сторону гиба	Увеличить радиус или изменить маршрут
Связанные гибы	Погрешность накапливается по габариту	Измерить деталь от единой базы	Корректировать развёртку по итоговому размеру

Связь расчётной поверхности и развёртки

Почему длина по нейтральному слою определяет заготовку

Развёртка включает прямые участки и дуговую зону. Длину дуги рассчитывают по положению слоя, который сохраняет исходную длину.

BA = α × (R + K × t)

BA - расчётный припуск на гиб. Угол α задают в радианах. R показывает радиус у внутренней поверхности. K и t берут для конкретной модели гиба. Формула служит расчётной основой, затем производство подтверждает её пробной деталью.

Ошибки, если считать по наружному или внутреннему контуру

Внутренний контур после гибки короче исходной линии, поэтому расчёт по нему занижает длину заготовки. Наружный контур растянут и даёт завышенный результат. Переходная зона занимает промежуточное положение и описывает длину металла до деформации.

Проблема особенно заметна в коробах. Ошибка первого сгиба переносит следующую линию относительно базы. После нескольких переходов оператор получает правильные углы, но итоговый габарит всё равно не совпадает с чертежом.

Расчётный пример

Возьмём лист толщиной 2 мм. Радиус со стороны пуансона равен 2 мм, угол гиба - 90°. Для предварительной модели используем K = 0,38. Угол в радианах составляет π/2, то есть примерно 1,571.

BA = 1,571 × (2 + 0,38 × 2) ≈ 4,34 мм.

При K = 0,5 припуск получится около 4,71 мм. Расхождение на одном гибе составит примерно 0,37 мм. Если деталь имеет четыре одинаковых перехода, накопленная ошибка приблизится к 1,5 мм. Числа показывают чувствительность расчёта и не являются нормативом для конкретного материала.

Материал и состояние поверхности

Поведение пластичных и жёстких сплавов

Пластичный металл переносит растяжение наружного слоя с меньшим риском трещины. Упрочнённый материал требует большего радиуса или пробного гиба. После смены состояния поставки прежний K-фактор может потерять точность, даже если марка указана та же.

Есть важное исключение: одинаковая марка из двух партий способна показать разное поведение из-за разброса толщины либо состояния проката. Поэтому рабочий коэффициент связывают с конкретной картой материала. Одно число «для стали» или «для алюминия» такой точности не даёт.

Влияние направления проката

Направление проката сильнее влияет на пластичность и риск поверхностной трещины, чем на формулу припуска. Оно также способно изменить фактический радиус после разгрузки. При другой ориентации линии гиба контрольный образец может показать иную геометрию.

Конструктор указывает направление в чертеже, когда оно влияет на годность детали. Пробную полосу вырезают в той же ориентации, что и серийные заготовки. Образец, повернутый на 90°, не подтверждает режим для партии.

Расчётная поверхность и пружинение

Почему смещение слоя не отменяет отыгрыш угла

Положение расчётной поверхности нужно для определения длины развёртки. Пружинение описывает возврат металла после снятия нагрузки. Оба явления относятся к одной зоне деформации, но решают разные расчётные задачи.

Корректный K-фактор не гарантирует точный угол. Компенсация пружинения тоже не исправляет короткую заготовку. Сначала подтверждают развёртку, затем корректируют ход пресса по контрольной детали.

Связь положения слоя и точности радиуса

После разгрузки угол раскрывается, радиус может увеличиться. Поэтому итоговый размер снимают после полного освобождения детали. Замер под пуансоном показывает состояние процесса, но не конечную геометрию.

ЧПУ корректирует глубину хода и координату заднего упора. Система не добавляет металл в развёртку. Если ошибка заложена в плоском контуре, программу раскроя придётся изменить.

Практические выводы для расчёта детали

Когда упрощённые формулы допустимы

Предварительный K-фактор подходит для оценки расхода материала и подготовки первой заготовки. Такой расчёт оправдан для единичной детали с широким допуском, если производство может подрезать полку или скорректировать следующий контур.

Упрощённая модель опасна при короткой полке. Отверстие рядом с линией гиба повышает риск дополнительной ошибки. Для замкнутого короба требуется отдельная проверка, поскольку расхождение проявляется на стыке.

Когда нужен точный расчёт и пробная гибка

Пробный гиб нужен при запуске серии с жёстким сборочным размером. Та же проверка требуется после замены оснастки. Оператор гнёт полосу известной длины, технолог сравнивает фактические полки с расчётом и уточняет вычет.

Рабочее значение сохраняют вместе с условиями получения. В записи указывают толщину листа и радиус со стороны пуансона. Матрицу фиксируют отдельно. Без этих данных коэффициент нельзя безопасно переносить на следующую деталь.

Производственная ситуация

Конструктор подготовил развёртку коробчатой детали по стандартному коэффициенту программы. После четырёх гибов углы соответствовали заданию, но общий размер оказался увеличен. Проверка выявила повторяющееся отклонение на каждом переходе.

Технолог изготовил контрольную полосу на рабочей матрице и пересчитал припуск по фактическим полкам. После корректировки плоского контура повторная деталь вошла в сборку. Настройку угла менять не потребовалось.

Что уточнить у технолога заранее

Вопрос	Зачем он нужен
Какова фактическая толщина листа?	Толщина напрямую входит в расчёт положения переходной зоны.
Какой радиус формирует рабочая оснастка?	Номинал в модели может отличаться от результата после гибки.
Есть ли подтверждённая таблица гибов для этого материала?	Она снижает число корректировок первой детали.
От какой базы измеряют полки?	Схема размеров влияет на накопленный результат.
Допустима ли пробная заготовка перед серией?	Она позволяет уточнить развёртку до раскроя всей партии.
Какой дефект считается браком по чертежу?	Критерий приёмки должен быть известен до запуска.

Перед запуском партии сначала сверяют базовые размеры. Затем подтверждают радиус на рабочем инструменте. Если сочетание материала с оснасткой ещё не проверено, выполняют контрольный гиб. После этого отдел контроля сопоставляет результат с чертежом. Такой порядок показывает границу между расчётной моделью и подтверждённой технологией, а риск массового брака снижается до запуска серии.
