Овальность после гибки: удерживаем геометрию под жёсткие допуски

Когда трубопровод собирается «в размер», запас по геометрии исчезающе мал. Любое отклонение по диаметру после гибки тут же возвращается на монтаже: стык не входит в раструб, уплотнительное кольцо не работает, фланец не обжимается по окружности. Поэтому задача удержать овальность в пределах 3–5 % перестала быть «желательной», это уже обязательное условие для качественной сборки.

В производственной практике МСК МЕТАЛЛ овальность рассматривается не как побочный эффект гибки, а как управляемый параметр процесса. Если понимать, откуда берётся «яйцо» и какими инструментами его поджать, можно стабильно получать трубу после гибки, которая встаёт в арматуру без подточек, рихтовок и подручных доработок.

Ниже — системный разбор того, почему труба теряет круглость, какие технические решения реально работают и как организовать простой контроль овальности, чтобы не платить за переделку уже на этапе сборки.

Почему труба становится «яйцом»

При гибке наружная стенка растягивается, внутренняя — сжимается. Диаметр в зоне растяжения стремится увеличиться, в зоне сжатия — уменьшиться. В результате идеальный круг превращается в овал. Степень овальности обычно считают по формуле ((D_max − D_min) / D_ном) × 100 %. Если не управлять деформацией, значение легко уходит к 10–15 % и выше, чего уже недостаточно для точной стыковки.

Малый R/D и тонкая стенка — критическая зона

Ключевой фактор, который толкает трубу к овальности, — отношение радиуса гиба к наружному диаметру, то самое R/D. Чем оно меньше, тем выше риск сплющивания с внутренней стороны дуги.

Практический ориентир: при R/D < 1,5–2 для тонкостенных труб без внутренних опорных элементов вероятность заметной овальности стремится к единице. Например, стальная труба Ø40 мм с толщиной стенки 2 мм, согнутая по радиусу 60–70 мм, почти гарантированно даст «яйцо», если работать «вчистую», без дорна и калибров.

Тонкая стенка добавляет чувствительности: при относительной толщине менее 10 % от диаметра труба теряет жёсткость, и любая неравномерность напряжений сразу превращается в локальный провал диаметра. Поэтому для тонкостенных изделий важно закладывать увеличение радиуса или усиливать внутреннюю поддержку в зоне гибки.

Влияние сварного шва и исходной овальности

Реальная труба редко бывает идеально круглой ещё до гибки. Исходная овальность, допуски производителя и продольный сварной шов задают «слабую» сторону профиля. Если шов попадает как раз в зону максимального растяжения или сжатия, деформация становится асимметричной: трубу «уводит» в одну сторону, а эллипс получается вытянутым.

Особенно заметно это на трубах диаметром от Ø60 мм и выше, где усиление шва по высоте и жёсткости уже ощутимо влияет на общую картину напряжений. Неправильная ориентация шва относительно плоскости гиба может добавить лишние 2–3 % овальности даже при корректно подобранном радиусе.

Поэтому на подготовительном этапе важно оценивать исходную геометрию: проверять трубу по двум взаимно перпендикулярным направлениям, фиксировать положение шва и задавать его ориентацию при установке в станок не «на глаз», а как отдельную технологическую операцию.

Ошибки зажима и перекос прижима

Даже при правильном радиусе и толщинах сам по себе зажим может испортить геометрию. Если прижимной башмак даёт перекос, трубу слегка смещает от оси прогиба. В результате одна сторона получает перерастяжение, другая — избыточное сжатие. Овальность растёт, появляются локальные складки и вмятины.

Типичные причины: износ прижимных поверхностей, загрязнение смазкой и стружкой, слишком маленькая площадь контакта или избыточное усилие зажима. К этому добавляется неточная установка упоров: если труба уже на входе в зону гибки идёт с небольшим перекосом, ни один дорн до конца не компенсирует этот перекос.

Практика показывает, что регулярная ревизия прижимных узлов и настройка усилия по контрольным образцам дают снижение овальности на 1–2 % без каких‑либо серьёзных вложений в оснастку.

Что реально работает против овальности

Разворот трубы в «яйцо» — следствие не только геометрии, но и того, как мы поддерживаем профиль изнутри и снаружи в зоне деформации. Наиболее эффективные решения опираются на три опорных столпа: внутренний дорн, внешние калибрующие элементы и стабильное трение, которое обеспечивается правильной смазкой.

Дорн нужной длины и форма вставки

Внутренний дорн фактически создаёт временную «матрицу» внутри трубы, не позволяя профилю сплющиться в зоне максимального сжатия. Важно не только наличие дорна, но и его длина, форма, материал и положение относительно линии касания гибочного башмака.

Для большинства задач эффективной считается выдвижка дорна на 1,5–2 диаметра за точку касания. При этом многосекционный шариковый дорн лучше повторяет деформацию тонкостенных труб и распределяет нагрузки, снижая локальное сжатие. Плоские и слишком короткие вставки, наоборот, часто работают как «палка в трубе» и сами провоцируют овальность.

Именно поэтому для сложных контуров и малых радиусов применяется специализированная дорновая гибка труб. Правильно подобранный дорн позволяет удерживать овальность в диапазоне 3–5 % даже при агрессивных значениях R/D, что критично для трубопроводов высокой плотности компоновки.

Центрирующие калибры — где ставить и зачем

Внешние калиброванные элементы — прижимные башмаки, направляющие, поддерживающие ролики — дополнительно фиксируют трубу по наружному диаметру. Но для точной работы им часто не хватает жёсткой геометрической привязки. Эту задачу решают центрирующие калибры и калибрующие кольца.

Их ставят до и после зоны гибки, чтобы задать «рамку» диаметра. Если труба уже на входе входит в калибр с лёгким натягом, а на выходе повторно проходит через контрольное кольцо, у станочника есть наглядное подтверждение: диаметр «держится», овальность не вышла за пределы технологического допуска.

Когда нужна высокоточная гибка круглой трубы под стыковку с серийной арматурой, именно такая схема с калибрами по входу и выходу позволяет заранее убедиться, что деталь «сядет» в фитинг без дополнительных операций развёртки и расточки.

Практический нюанс: калибр должен иметь внутренний диаметр, соответствующий верхнему пределу допуска по трубе. Тогда любое превышение овальности сразу чувствуется по характерному «закусыванию» детали при проходе через кольцо.

Смазка «на весь радиус» вместо точечного нанесения

Смазка в гибке труб работает не только как защита от задиров, но и как инструмент управления трением. Если смазку нанести пятнами, труба начинает проскальзывать участками, что ведёт к неравномерному распределению деформации и росту овальности.

Оптимальный подход — равномерное нанесение смазки на весь активный участок: от входа в прижимной узел до окончания зоны гиба. При этом важно соблюдать баланс: избыток смазки приводит к потере управляемости, а её недостаток — к задиром и локальным «замятинам» профиля.

По опыту, переход от точечного нанесения к распределённому слою по радиусу даёт снижение овальности на 1–3 % на тонкостенных трубах и заметно улучшает повторяемость геометрии в серии.

Контроль, который экономит переделку

Даже при идеально выстроенной технологии без контроля овальности остается риск «проснуться» уже на сборке. Гораздо дешевле отлавливать отклонения прямо на участке гибки: контрольные замеры первых деталей в партии и периодическая проверка в процессе позволяют сократить число переделок до минимума.

Простая методика замера овальности

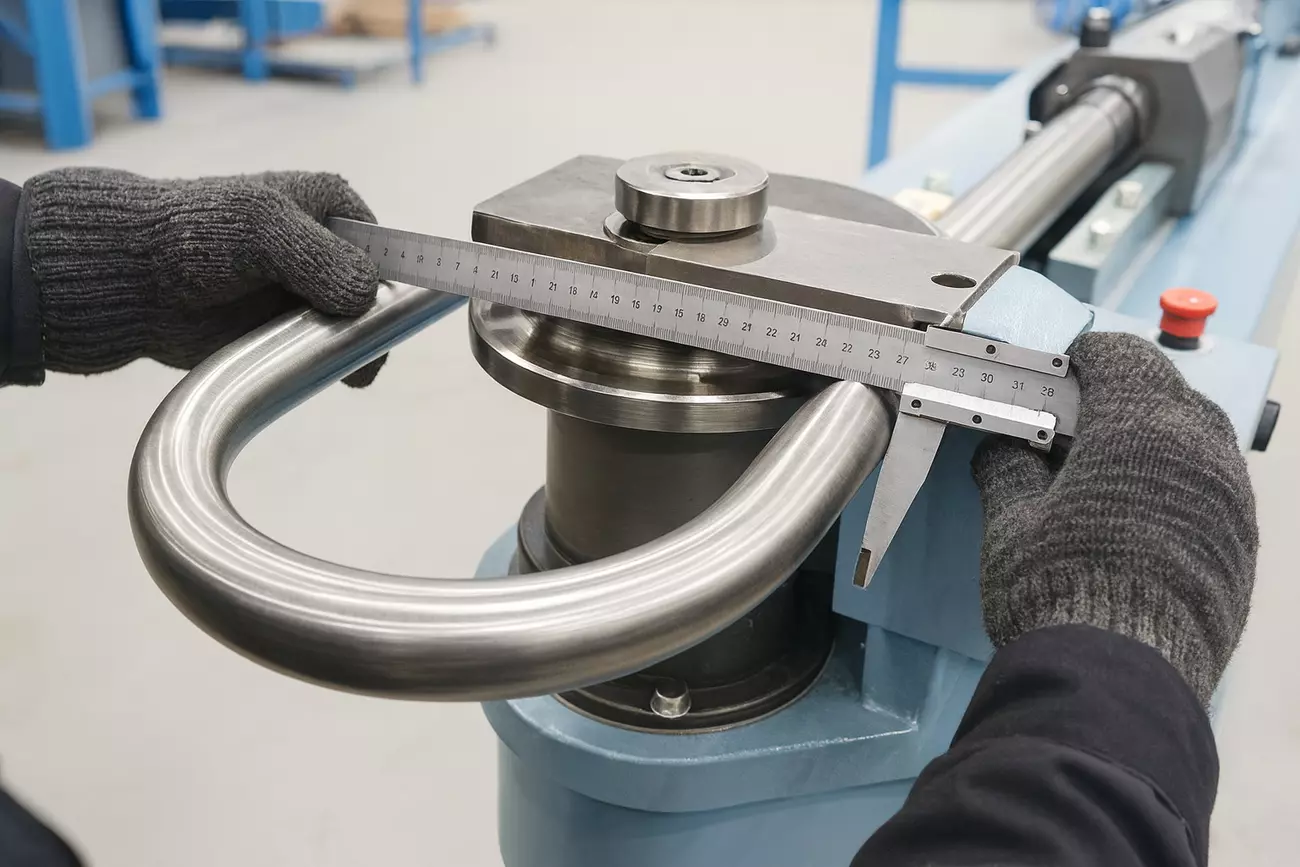

Базовый контроль можно организовать без сложного оборудования. Достаточно штангенциркуля и, при необходимости, микрометра. Замер делают по двум взаимно перпендикулярным направлениям в зоне максимальной деформации.

Алгоритм простой:

• измерить максимальный диаметр D_max;
• измерить минимальный диаметр D_min;
• подставить значения в формулу овальности и получить результат в процентах;
• сравнить с допустимым значением (например, не более 5 %).

Такой контроль первой детали в партии занимает не более 5 минут, но позволяет сразу увидеть, нужно ли корректировать выдвижку дорна, усилие прижима или схему смазки, пока не произведена вся серия.

Кольца-калибры и трафареты под диаметр

Для серийного производства удобно дополнить измерения инструментом «да/нет» — калибровочными кольцами и трафаретами под диаметр. Кольцо с внутренним диаметром, соответствующим верхней границе допуска, надевается на трубу в зоне гибки. Если деталь проходит с лёгким натягом, овальность находится в пределах нормы.

Трафареты по наружному контуру полезны там, где важна не только овальность, но и пространственная форма детали. Для сложных трёхмерных контуров изготавливают шаблоны, в которые готовое изделие должно «лечь» по опорным точкам. Совмещение геометрии по шаблону даёт быстрый ответ: можно отправлять партию на сборку или требуется корректировка.

Использование таких простых средств контроля особенно оправдано, когда партия измеряется десятками и сотнями деталей: каждый процент брака превращается в реальные потери времени и материала.

Что допускается при серийной приёмке

Конкретные требования к овальности задаются чертежом и нормативной документацией. Для трубопроводов с уплотнительными соединениями и плотной компоновкой обычно устанавливают ограничение в пределах 3–5 %. Для менее критичных систем допускаются значения до 6–8 %, но при этом важно не выходить за пределы допусков сопрягаемой арматуры.

Рациональный подход к приёмке серий состоит в том, чтобы закрепить схему контроля в техпроцессе: первая деталь — полный замер по диаметрам и шаблону, затем периодический контроль через каждые 10–20 деталей с использованием калибровочных колец и выборочного измерения.

На практике это позволяет одновременно держать овальность в пределах жёстких допусков и не перегружать участок гибки излишними измерениями. Монтажники получают изделия, которые уверенно собираются «в размер», а производству не приходится возвращать партии на переделку.

При подготовке заказов на гибку труб в промышленном масштабе важно обсуждать допуски по овальности заранее: под них подбираются дорны, калибры, схема смазки и контрольные операции. Такой подход превращает овальность из источника проблем в управляемый параметр, который помогает стабильно обеспечивать качество трубопроводов на всех этапах — от гибки до окончательной сборки.
