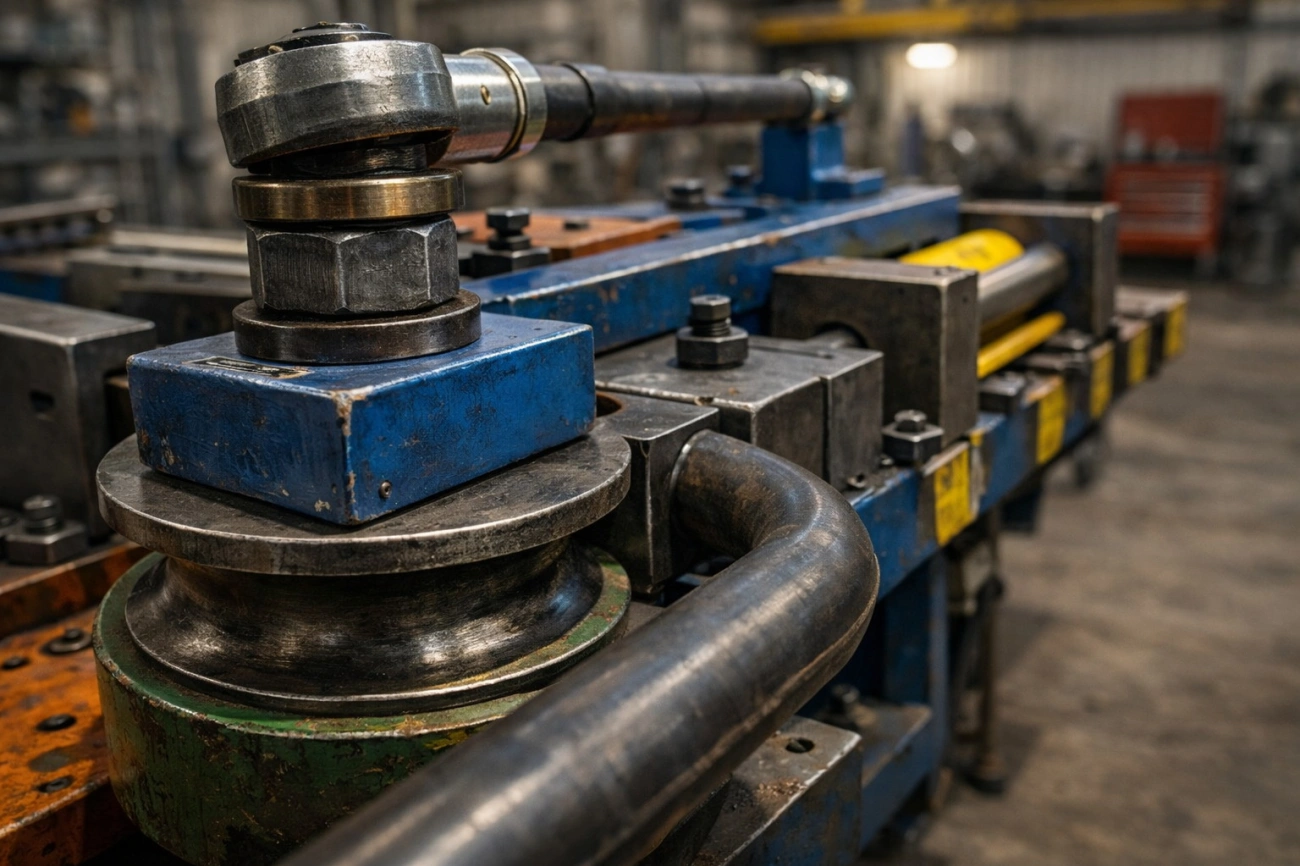

Подбор оснастки для гибки труб: практические кейсы и ошибки

В производстве трубных деталей ошибка редко начинается с программы станка. Чаще источник проблемы намного приземлённее: дорн взят «из соседнего набора», профиль ручья у матрицы отличается на доли миллиметра, прижим держит заготовку жёстко, смазка лежит пятном только в зоне старта. На чертеже всё выглядит выполнимо, а после первой детали появляются морщины, овальность, следы, синеватый оттенок на нержавеющей стали или увод геометрии по всей дуге. В практике МСК МЕТАЛЛ такие ситуации встречаются регулярно: проблема обычно решается не «усилением станка», а точной сборкой комплекта оснастки под конкретную трубу, радиус, материал и требования к поверхности.

Поэтому подбор оснастки для гибки труб начинается не с каталога комплектующих, а с трёх исходных вопросов: какое сечение нужно удержать после гиба, какой радиус задан по оси и насколько критична лицевая поверхность. Когда эти вводные зафиксированы, уже можно выбирать схему процесса и понимать, достаточно ли обычной ротационной гибки или нужна более управляемая гибка труб с усиленной поддержкой зоны деформации.

Когда «классики» недостаточно

Тонкие стенки и R≤1,5D — почему без дорна никак

Чем меньше радиус относительно диаметра, тем агрессивнее перераспределяются напряжения в стенке. Внутренний пояс сжимается, наружный вытягивается, круглая форма сечения начинает «складываться» в овал. Для грубой заготовки с толстой стенкой это иногда терпимо. Для тонкостенной трубы такой режим быстро даёт гофру на внутреннем радиусе и просадку проходного сечения. Рабочий ориентир здесь простой: если отношение K = R / D приближается к 1,5 и ниже, а отношение D / t уже высокое, зона гиба почти всегда требует внутренней поддержки. Иначе металл ищет самый лёгкий путь деформации и уходит в складку.

По этой причине для малых радиусов в большинстве прикладных задач используют дорновую гибку труб. Дорн держит внутренний контур там, где труба сильнее всего стремится потерять форму. Вопрос здесь не в самом факте наличия дорна. Критично, какой он конструкции, на какой глубине работает и как его носик соотносится с началом касательной зоны матрицы.

Длинная дуга и «уход» оси — нужна поддержка

На длинной дуге дефект развивается медленнее и выглядит коварнее. Заготовка может пройти первые градусы вполне чисто, а дальше ось начинает смещаться, накапливается скручивание, появляется расхождение по размеру между первой и последней деталью партии. Причина в том, что оператор видит вход в гиб и склонен недооценивать поведение трубы после прохождения основной зоны контакта. Когда длина дуги большая, одной точки поддержки уже мало: нужно контролировать подачу, стабилизировать заготовку перед гибом и не давать ей «гулять» после выхода из активной зоны.

Покрытия и «зеркало»: мягкие накладки обязательны

Отдельная история — детали с декоративной поверхностью, шлифовкой, полировкой, окраской или тонким функциональным покрытием. Здесь даже геометрически правильный гиб может оказаться браком из-за микрориски, притира, локального замятия и матового следа от прижима. Для таких заказов подбор оснастки ведут по двум контурам сразу: геометрия и состояние поверхности. Мягкие накладки, корректная шероховатость контактных зон и стабильная смазочная плёнка становятся обязательными, потому что след после гиба потом почти всегда обходится дороже, чем правильная подготовка оснастки до запуска партии.

Симптом на детали	Вероятная причина	Что проверять первым
Гофра на внутреннем радиусе	Недостаточная поддержка изнутри, короткий вылет дорна	Тип дорна, положение носика, зазор по калибру
Овальность и просадка прохода	Слабое удержание сечения, неподходящий ручей матрицы	Профиль матрицы, радиус, жёсткость прижима
Следы и потёртости	Жёсткий контакт металла с оснасткой, плохая смазка	Материал накладок, чистота поверхности, распределение смазки
Увод оси на длинной дуге	Недостаточная внешняя поддержка и нестабильная подача	Направление подачи, поддержку выхода, повторяемость базирования

Как выбрать дорн и калибр под конкретный кейс

Сплошной, шариковый, сегментный — кто за что отвечает

Сплошной дорн обычно применяют там, где геометрия сравнительно спокойная и важна жёсткая опора в ближней зоне. Он предсказуем, прост в настройке и удобен для повторяемых серий. Шариковый дорн лучше работает в более напряжённых режимах, где нужно сопровождать деформацию по траектории и мягче поддерживать внутренний радиус на малых значениях R/D. Сегментные решения выручают в сложных конфигурациях, когда важна комбинация подвижности и опоры. Ошибка здесь типовая: выбирать дорн по принципу «этим уже гнули похожую трубу». Для металлообработки слово «похожая» слишком расплывчато. Разница в стенке на несколько десятых миллиметра уже меняет картину деформации.

Длина вылета и форма наконечника

Даже хороший дорн начинает вредить, когда он стоит не на своём месте. Если вылет короткий, внутренняя поверхность теряет опору раньше времени и сжатая зона собирается в морщину. Если дорн выдвинут чрезмерно, растёт трение, увеличивается риск задиров, а при чувствительных материалах появляется локальный перегрев. Рабочая настройка обычно ищется от пробной детали, но логика одна: носик дорна должен поддерживать металл ровно там, где начинается критическая деформация, без излишнего «врезания» в поток материала. Форма наконечника тоже влияет на результат: слишком острый носик даёт агрессивный контакт, слишком тупой запаздывает с поддержкой.

В серийной работе на станках с программным управлением эту настройку особенно важно фиксировать как воспроизводимый параметр. Иначе первая наладка проходит чисто, а при следующем запуске та же труба уже ведёт себя иначе. На практике такой уровень повторяемости проще обеспечить там, где применяется ЧПУ-гибка труб с жёсткой дисциплиной по оснастке, координатам вылета и пробным картам настройки.

Калибры ввода/вывода: где ставить

Калибр — это не декоративное дополнение к комплекту. Его задача — стабилизировать поведение заготовки на входе и после активной зоны гиба, где материал ещё продолжает «жить» и стремится снять напряжение. Вводной калибр помогает погасить стартовую нестабильность и удержать сечение перед началом деформации. Выводной нужен там, где после схода с основной зоны деталь может потянуть в сторону, особенно на длинной дуге или на тонкой стенке. Когда калибр ставят формально, только потому что «так положено», он пользы не даёт. Имеет значение и место установки, и длина зоны контакта, и реальный зазор под конкретную трубу, а не под условный номинал из таблицы.

Полезная проверочная формула после пробного гиба: Δt = (tном − tмин) / tном × 100%, где tном — исходная толщина стенки, tмин — минимальная измеренная толщина на наружном радиусе. Эта величина не заменяет конструкторских требований, но хорошо показывает, насколько выбранный комплект оснастки перегружает наружную зону. Когда потеря толщины растёт от детали к детали, проблема часто лежит в связке «дорн + матрица + смазка», а не в одном элементе по отдельности.

Числовой пример. Берём трубу из нержавеющей стали 38×1,2 мм, радиус гиба по оси 45 мм. Получаем R/D = 45/38 = 1,18. Отношение D/t = 38/1,2 = 31,7. Это уже напряжённый режим для круглого сечения с высокими требованиями к внешнему виду. Для такого кейса обычно рассматривают шариковый дорн, точную профильную матрицу без завышенного ручья, мягкие контактные накладки и смазку по всей длине будущей дуги. Если после пробного гиба минимальная толщина на наружном радиусе составила 0,96 мм, то Δt = (1,2 − 0,96) / 1,2 × 100% = 20%. Это сигнал внимательно проверить вылет дорна, профиль ручья и трение в зоне контакта.

Прижимы и матрицы без следов

Силовой прижим vs чистая лицевая поверхность

Прижим должен решать задачу удержания заготовки, не оставляя на ней память о себе. В реальном производстве эти две цели часто конфликтуют. Чем сильнее прижим, тем спокойнее ведёт себя труба в зоне подачи. Одновременно растёт риск следов, замятия и локального перегрева поверхности. Поэтому усилие прижима рассматривают в связке с материалом накладки, состоянием поверхности самой трубы и характером смазки. На нержавеющей стали, алюминии и декоративных изделиях грубая силовая логика почти всегда бьёт по качеству. Здесь выигрывает тонкая настройка: достаточное удержание, стабильная плёнка смазки, чистые контактные зоны и отсутствие абразива.

Профильная матрица под конкретное сечение

Фраза «почти подходит» для матрицы звучит особенно опасно. Небольшое расхождение по ручью, радиусу или форме опорной зоны быстро переносится на деталь. Для круглой трубы это даёт овальность и следы. Для профильной трубы последствия ещё жёстче: смятие граней, асимметрия, заметная разница по диагоналям и нестабильность от партии к партии. Профильная матрица должна повторять реальное сечение заготовки с учётом материала, толщины стенки и допуска, а не усреднённую геометрию «примерно под этот размер».

Смазка «по всей дуге», а не точечно

Одна из самых недооценённых причин брака — локальное нанесение смазки. Оператор обработал старт, провернул первую деталь, увидел приемлемый результат и решил, что режим найден. Через несколько циклов поверхность начинает сереть, растёт усилие, появляется нестабильность по следам и перегреву. Смазка должна работать на всей длине будущего контакта, включая участки, которые войдут в деформацию позже. Особенно это важно на длинных дугах, на нержавеющей стали и на режимах с шариковым дорном, где трение распределено по более сложной траектории.

Параметр	Риск при ошибке	Что контролировать на FAI
Тип дорна	Гофра, просадка прохода, нестабильность формы	Сечение после гиба, состояние внутреннего радиуса
Вылет дорна	Морщины или задиры	Положение носика, усилие процесса, повторяемость настройки
Профиль матрицы	Овальность, следы, смятие стенки	Фактический ручей, контакт по образцу, размеры после гиба
Материал накладок	Потёртости и микрориска	Состояние лицевой поверхности после первой детали
Смазка	Рост трения, перегрев, «синька»	Равномерность плёнки по всей дуге, температура контактной зоны

Мини-кейс из производства. Деталь из AISI 304, труба 25×1,0 мм, дуга 170°, требование — чистая видимая поверхность без последующей шлифовки. Первая наладка дала хороший угол, но на 6–8 детали проявился матовый след от прижима и лёгкая волна на внутреннем радиусе. Замена одной детали комплекта проблему не сняла. Результат появился только после трёх одновременных корректировок: мягкая накладка на прижим, увеличение длины активной зоны смазки по всей дуге и сдвиг дорна вперёд на малую величину относительно исходной настройки. Геометрия осталась в допуске, след ушёл, повторяемость партии стабилизировалась. Такой сценарий показателен: дефект часто формируется как сумма нескольких мелких промахов, а не как одна очевидная причина.

Чего избегать

Короткий дорн = морщины и гофра

Самый частый практический просчёт — дорн «почти достаёт» до нужной зоны. На глаз это выглядит приемлемо, особенно когда первая проба проходит без явного срыва. Затем на серийных деталях начинают расти морщины, причём не всегда одинаково. У короткого дорна мало запаса по устойчивости процесса: малейшее отличие по партии материала, смазке или фактической толщине стенки сразу выходит наружу.

«Почти подходящая» матрица

Вторая системная ошибка — использовать матрицу, которая геометрически близка, но не совпадает с задачей. Экономия здесь мнимая. Потери уходят в переналадку, брак, дополнительную правку и споры по качеству поверхности. Для ответственных деталей дешевле и быстрее один раз собрать корректную оснастку, чем долго «договариваться» с неподходящей.

Перегрев и «синька» на нерж

Синеватый оттенок на нержавеющей трубе после гибки — это уже сигнал, что контактная зона перегружена по трению и температуре. Дальше обычно идут вопросы к внешнему виду, стойкости поверхности и возможности сдачи детали без доработки. Если на гибе появляется «синька», нужно сразу проверять распределение смазки, чистоту контактных элементов, вылет дорна, усилие прижима и состояние ручья матрицы. Продолжать серию в надежде, что «дальше притрётся», — плохая производственная привычка.

Практический вывод здесь один: универсальной оснастки для всех задач по гибке труб не существует. Есть набор рабочих признаков, по которым опытный технолог быстро понимает, где нужна внутренняя поддержка, где критична матрица, где решающим фактором становится состояние поверхности. Чем раньше эта логика закладывается в подготовку заказа, тем меньше случайных дефектов на первой детали и тем спокойнее идёт серия. Для тонкостенных труб, малых радиусов, длинных дуг и декоративных поверхностей оснастка давно стала частью технологии, а не вспомогательным приложением к станку.
