Подготовка DXF для резки: требования к файлу

DXF для лазерной резки задаёт рабочую геометрию будущей детали. По его линиям технолог строит траекторию режущей головки. Отдельно он определяет внешние и внутренние контуры. После этого размещает точки врезки. Режим обработки выбирают по материалу и толщине. Ошибка масштаба меняет габарит детали. Разрыв даже в доли миллиметра может открыть замкнутый контур, а наложенная линия - вызвать повторный проход или непрорез.

Корректный файл содержит только плоскую геометрию реза в масштабе 1:1. Материал и толщину указывают в задании. Там же фиксируют количество деталей. Допустимые отклонения указывают у ответственных размеров, требования к поверхности - отдельным примечанием. Технолог сопоставляет эти данные с DXF. Спорные элементы он проверяет до подготовки раскроя.

Зачем нужен корректный векторный файл

DXF как контур для траектории луча

Система подготовки производства импортирует из DXF отрезки и дуги. Окружности и полилинии она также переводит в машинную траекторию. Контур задаёт форму детали, но не сообщает материал или лицевую сторону. Допуски тоже остаются за пределами файла. Поэтому DXF описывает геометрию, а чертёж фиксирует требования к результату.

Рабочую геометрию для плоской резки располагают в одной плоскости. Координаты по оси Z вызывают ошибки импорта. Та же проблема возникает у блоков с локальным масштабом. 3D-объекты и внешние ссылки тоже могут исказить импорт. Перед экспортом их преобразуют в двумерные примитивы. Затем файл открывают в независимом просмотрщике и сверяют контрольный размер.

Чем плохи растровые эскизы и картинки

JPG и PNG передают форму через пиксели. Скриншот работает так же, поэтому у него нет математически однозначного контура. Автоматическая векторизация дробит кромку на короткие сегменты; на стыках появляются разрывы и лишние узлы. Декоративную форму иногда можно очистить вручную. Для посадочного отверстия или точного паза требуется исходная векторная геометрия. При её отсутствии контур строят заново по чертежу.

Что технолог делает с вашим файлом

После импорта технолог сначала сверяет масштаб и замкнутость. Затем ищет дубли и слишком мелкие элементы, сопоставляя результат с чертежом. После проверки он разделяет сквозной рез и маркировку. Если нужна гравировка, её назначают как отдельную операцию. Только затем задают компенсацию ширины реза. Точки врезки выбирают после неё, порядок обхода - при подготовке раскроя. Для серии дополнительно оценивают, удержатся ли мелкие фрагменты на решётке до завершения реза.

Расчётная модель компенсации: c = b / 2.

Здесь c - смещение траектории от номинального контура, b - фактическая ширина реза для выбранного материала и режима. Направление смещения зависит от типа контура: наружного или внутреннего. Пользователю обычно не следует заранее уменьшать отверстия или увеличивать внешний габарит. Компенсацию назначает CAM-система по фактической технологии производства.

Требования к геометрии контура

Замкнутость и отсутствие разрывов

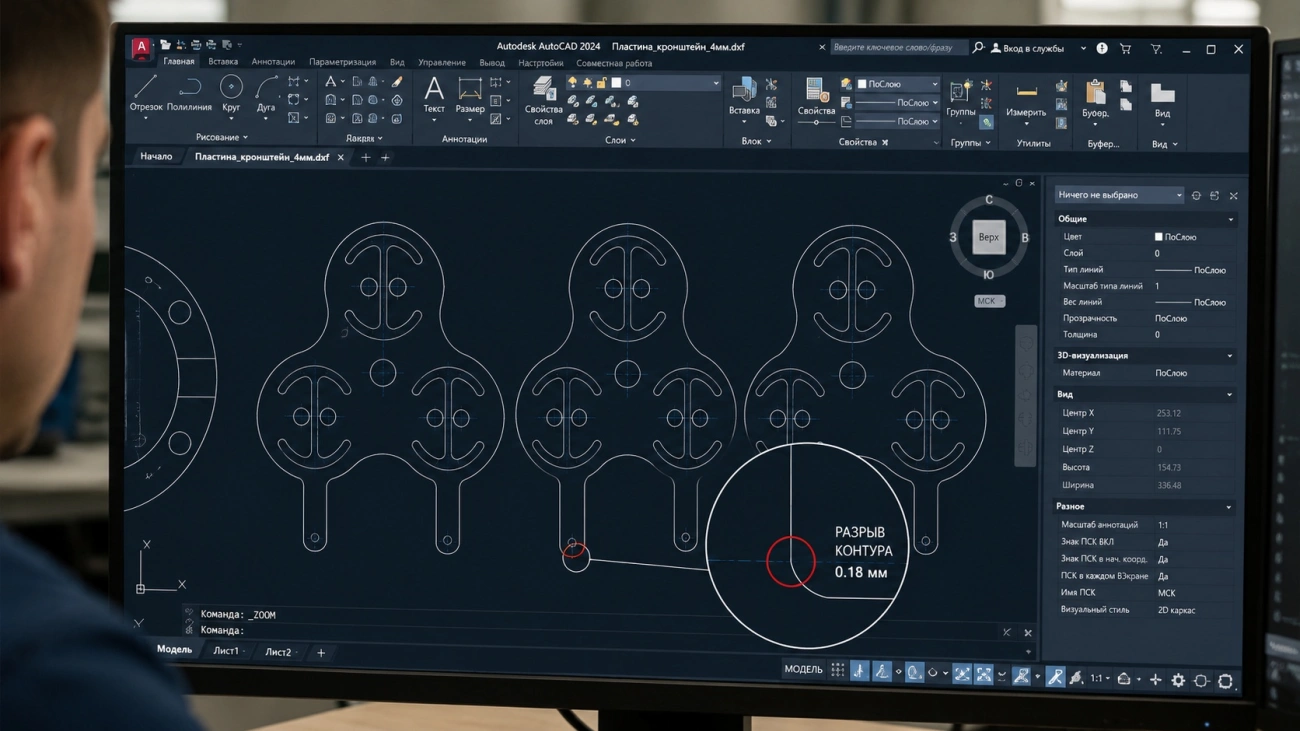

Каждая вырезаемая область должна образовывать замкнутый контур. Концы соседних линий обязаны совпадать по координатам. Визуально незаметный зазор может превратить отверстие в открытую траекторию или вынудить программу соединить точки автоматически. Такое исправление без чертежа опасно: система способна замкнуть разрыв прямым отрезком и изменить форму детали.

Проверку проводят в режиме отображения узлов и концов объектов. Полезно временно объединить сегменты в полилинию и убедиться, что программа определяет её как замкнутую. Допуск слияния точек задают осознанно. Слишком большой допуск может стянуть соседние элементы и уничтожить узкий паз.

Дублирующиеся и наложенные линии

Две совпадающие линии выглядят как одна, но после импорта могут сформировать два прохода по одному месту. Повторный нагрев увеличивает грат и расширяет прорезь. Небольшой элемент при этом теряет геометрию. Частичные наложения создают лишние врезки или остановки. Перед сохранением удаляют дубли. После этого отдельно проверяют короткие остаточные сегменты и объекты под основным контуром.

В AutoCAD для первичной очистки применяют проверку наложенной геометрии, после чего результат просматривают вручную. Автоматическая команда не заменяет контроль: она может объединить элементы, которые конструктор считал раздельными, если настройки сравнения выбраны слишком грубо.

Единицы измерения и масштаб 1:1

DXF передают в фактическом размере детали. Масштаб листа относится к оформлению чертежа и не переносится в контур реза. То же правило действует для рамки и масштаба вида. В задании прямо указывают единицы измерения, особенно если система экспорта не записывает их в DXF однозначно.

Проверка масштаба: k = L_импорт / L_чертёж.

Для корректного масштаба 1:1 коэффициент k равен 1. Контроль выполняют по заранее известному габариту или размеру отверстия, который присутствует в чертеже.

Числовой пример. На чертеже длина детали равна 100 мм. После импорта система показывает 2540 мм. Коэффициент k = 2540 / 100 = 25,4. Это типичный признак смешения дюймов и миллиметров. Запуск такого файла без проверки даст заготовку, увеличенную в 25,4 раза, либо программа отклонит её как выходящую за формат листа.

Что убрать из файла

Служебная графика чертежа

В производственном DXF оставляют геометрию для реза и отдельно согласованной маркировки. Размерные линии с выносками переносят в PDF-чертёж. Оси тоже удаляют из рабочей копии. Рамка со штампом иначе может попасть в список контуров. Штриховку технологу также придётся удалять вручную.

Чертёж с размерами сохраняют отдельным PDF. Такой подход исключает конфликт между чистым контуром для CAM и документом для контроля. Номер ревизии DXF и чертежа должен совпадать, иначе технолог может проверить одну версию, а в раскрой попадёт другая.

Текст, не предназначенный для реза

Обычный текстовый объект не является готовой геометрией реза. Если надпись должна быть вырезана насквозь, шрифт преобразуют в контуры и проверяют внутренние замкнутые области букв. У букв с внутренними полостями, например О или А, центральный элемент выпадет после резки без перемычки. Для маркировки технологу нужно явно указать способ нанесения и расположить соответствующую геометрию на согласованном слое.

Лишние слои и вспомогательная графика

Слои упрощают разделение операций, когда их назначение согласовано заранее. Произвольное название не объясняет технологу, что делать с объектом. Скрытые слои и отключённая геометрия создают тот же риск. Перед экспортом удаляют тестовые варианты и старые контуры. Построительные линии тоже не оставляют. Если один файл содержит рез и маркировку, к нему прикладывают легенду: для каждого слоя указывают название и назначенную операцию. Глубину обработки фиксируют отдельно, когда она имеет значение.

Элемент в DXF	Риск при импорте	Действие перед отправкой
Разомкнутый контур	Неверное распознавание отверстия или внешней границы	Соединить конечные точки и повторно проверить замкнутость
Дубли линий	Повторный проход вызывает лишний нагрев и увеличивает грат	Удалить наложения и проверить спорные участки вручную
Служебная графика чертежа	Лишние траектории и ручная очистка файла	Оставить размеры в отдельном PDF-чертеже
Текстовый объект	Пропуск надписи или некорректное преобразование	Согласовать маркировку либо перевести текст в контуры
Геометрия с Z-координатой	Искажение или потеря объектов при плоском импорте	Перенести все рабочие элементы в одну плоскость
Неуказанные единицы	Масштабная ошибка в 25,4 раза или другой коэффициент	Указать миллиметры и проверить контрольный размер

Отверстия и мелкие элементы

Минимальный диаметр относительно толщины

Малое отверстие требует отдельной врезки и устойчивого удаления расплава. Сначала оценивают толщину листа и марку металла. Затем учитывают мощность источника. Выбранный газ связывают с материалом, а состояние оптики проверяют перед резом. Требования к кромке могут дополнительно увеличить допустимый минимум. Поэтому универсальный диаметр для всех станков вводит в заблуждение. На первичной проверке используют отношение диаметра к толщине, после чего сверяют результат с возможностями конкретного оборудования.

Расчётная модель для проверки: d_min = q x t.

Здесь t - толщина листа. Коэффициент q выбирают под конкретный материал и оборудование. Требуемое качество кромки также влияет на его значение. Источником служит технологическая карта или результат пробного реза. Формула используется для первичной проверки технологичности и не является нормативом.

Прикладной пример. Для листа толщиной 4 мм производство после проверки назначило q = 1,2. Расчётный минимальный диаметр составляет 4,8 мм. Отверстие диаметром 3 мм нужно согласовать: технолог предложит увеличить его, выполнить только наметку лазером с последующей механической обработкой либо подтвердить возможность пробным образцом.

Расстояние между отверстиями и до края

Узкая перемычка между соседними отверстиями нагревается с двух сторон и теряет жёсткость. Та же проблема возникает между отверстием и наружной кромкой. Сначала край оплавляется, затем участок может повести. При снятии детали ослабленная перемычка иногда разрывается. Поэтому в DXF проверяют минимальную ширину металла между контурами. В задании отдельно отмечают критичный размер и назначение отверстия.

Гравировка против сквозного реза

Одинаковая линия в DXF может означать разные операции. Сквозной рез разделяет металл, маркировка оставляет поверхностный след. Цвет линии на экране сам по себе не гарантирует правильного назначения. Операции разделяют слоями и дублируют в текстовом задании. Приоритет имеет однозначная легенда: слой CUT - сквозной контур, слой MARK - маркировка, если такие обозначения заранее приняты производством.

Острые элементы и геометрия углов

Скругления вместо острых внутренних углов

Лазер способен построить траекторию с резкой сменой направления, но физическая кромка зависит от ширины реза. На результат также влияют динамика станка и локальный нагрев. Идеально нулевой внутренний радиус получить нельзя. Если сопрягаемая деталь входит в паз, конструктор закладывает скругление. Другой вариант - технологическое освобождение угла или специальный вырез под сборку.

Узкие перемычки и тонкие мостики

Длинный узкий участок перегревается быстрее массивной части детали. После вырезания он теряет опору и может сместиться. При недостаточной жёсткости появляется изгиб; совсем узкий фрагмент способен провалиться между ламелями. Риск растёт при большом числе близких контуров. Технолог сначала сравнивает ширину перемычки с толщиной листа. Затем учитывает длину участка. Свойства материала сопоставляет с выбранным порядком реза. Для ответственной геометрии к DXF прикладывают вид готового узла и отмечают размеры, которые нельзя менять.

Что физически не режется лучом

DXF может содержать геометрию, которую станок формально прочитает, но качественно воспроизвести не сможет. Зазор уже фактической ширины реза исчезнет при обработке. Острый внутренний угол получит физический радиус. Изолированная точка и линия нулевой ширины не образуют самостоятельную деталь. Микроперемычка без запаса жёсткости оплавится или деформируется. Поэтому программная корректность файла ещё не подтверждает технологичность конструкции.

Что приложить помимо DXF

Исходные данные о материале и партии

Название файла не должно быть единственным источником производственных данных. В заявке указывают материал и его марку; допустимый аналог согласуют отдельно. Толщину листа фиксируют в том же документе. Количество деталей и ревизию записывают рядом с обозначением позиции. Если поверхность защищена плёнкой, отмечают лицевую сторону. Для окрашенного или декоративного листа это требование особенно важно. При повторном заказе используют актуальный комплект файлов и ссылаются на ранее согласованный образец.

Чертёж с допусками на ответственные размеры

DXF задаёт номинальный контур. Чертёж показывает функциональные размеры и точность их контроля. Без этого технолог видит одинаковый приоритет у декоративного выреза и посадочного отверстия. На PDF-чертеже указывают базы и допуски. Материал с толщиной фиксируют в основной надписи или примечании. Количество деталей должно совпадать с заявкой. То же относится к обозначению и номеру ревизии.

Требования к кромке и направлению

До раскроя сообщают, допустимо ли окисление кромки. Предельный заусенец задают отдельно. Лицевую сторону отмечают на чертеже или в заявке. Для деталей под последующую гибку направление проката может определять ориентацию заготовки на листе. У видовых элементов дополнительно согласуют точку врезки и допустимые следы. Эти условия нельзя восстановить из одного контура.

Типовые ошибки файла и их последствия

Открытые контуры и двойные линии

Главная опасность таких ошибок - слабая заметность на обычном масштабе. Толщина линии скрывает разрыв, а дубликат полностью совпадает с исходным объектом. Сначала увеличивают спорную зону и выделяют контур. Затем сверяют число объектов. После экспорта файл открывают повторно, чтобы убедиться, что ошибка не вернулась при преобразовании.

Неверный масштаб и единицы

Масштабную ошибку проще выявить по одному контрольному размеру до раскроя, чем по готовой партии. В сопроводительном письме укажите: "DXF выполнен в миллиметрах, масштаб 1:1, контрольный габарит 320 мм". Технолог сравнит значение после импорта и остановит подготовку при расхождении.

Чек-лист самопроверки перед отправкой

• Геометрия выполнена в масштабе 1:1. Единицы измерения указаны.
• Все рабочие контуры замкнуты и лежат в одной плоскости.
• Дубли удалены. Коротких остаточных сегментов и скрытых объектов нет.
• Размеры с осями вынесены из рабочего DXF.
• Рамка со штриховкой оставлена только в PDF-чертеже. Служебный текст вынесен туда же.
• Рез отделён от маркировки по слоям. Назначение слоёв указано в легенде.
• Мелкие отверстия проверены относительно толщины листа.
• Для узких пазов и перемычек подтверждена технологичность.
• Контрольный габарит после повторного открытия совпадает с чертежом.
• К DXF приложен PDF-чертёж. Материал и толщину указывают в заявке.
• Количество деталей и номер ревизии совпадают во всех файлах.
• Допуски указаны у соответствующих размеров.

Производственная ситуация

В заказ поступил DXF панели с шестью крепёжными отверстиями. На экране контуры выглядели корректно. Проверка объектов показала другое: одно отверстие состояло из двух совпадающих окружностей, а наружная граница имела разрыв в месте экспорта сплайна. Технолог удалил дубликат. Форму разрыва он сверил по PDF-чертежу и только после подтверждения повторил импорт. Такая последовательность исключила двойной прожиг отверстия и автоматическое замыкание наружного контура.

Надёжная подготовка DXF начинается с чистой двумерной геометрии. Масштаб подтверждают контрольным размером, а требования к детали фиксируют в отдельном задании. Такой комплект сокращает число ручных исправлений. Конструкторские решения остаются у автора детали, технологические настройки - у производства.
