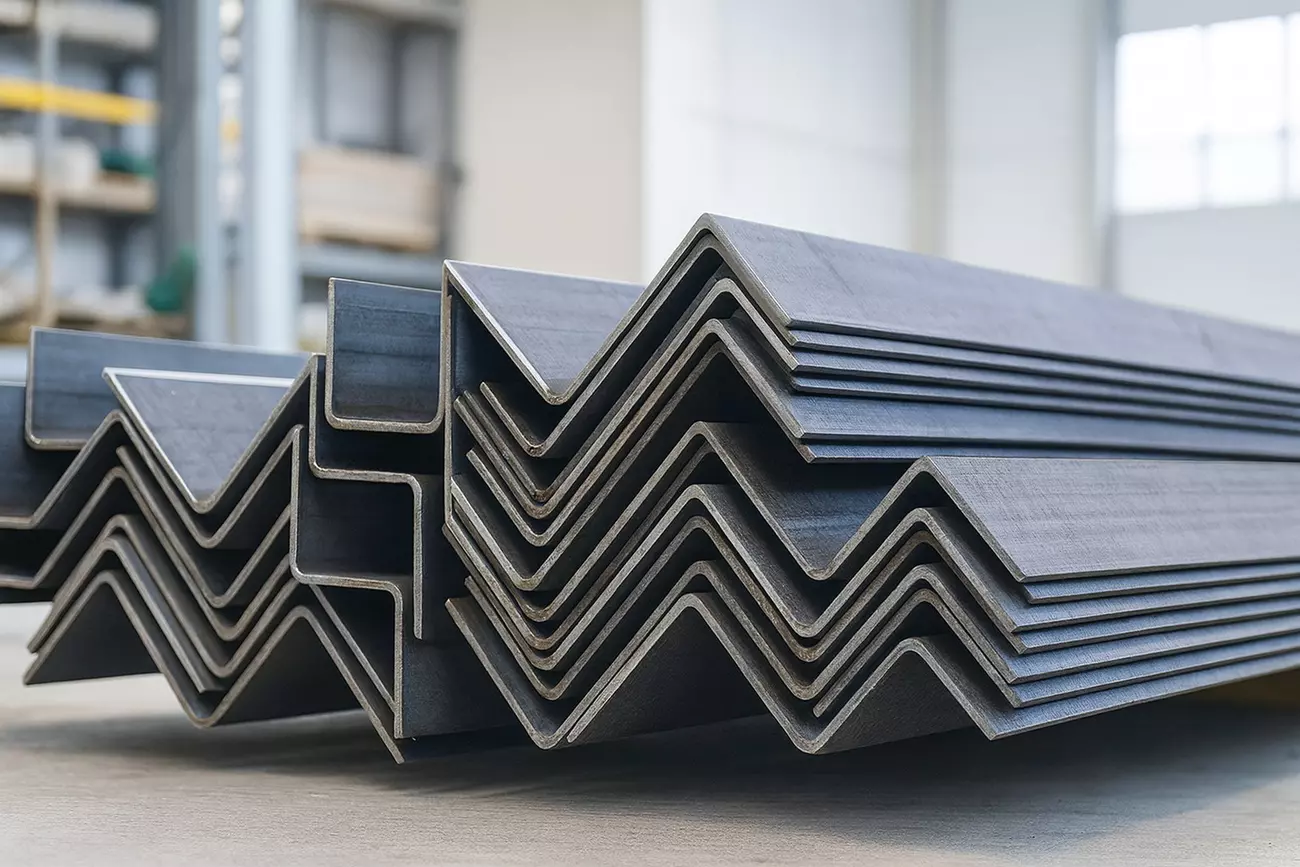

Производство гнутых профилей: проектирование, технология и контроль

Гнутый профиль из листового металла давно перестал быть запасным вариантом на случай дефицита проката. Во многих проектах именно гибка даёт конструктору больше свободы по геометрии, позволяет уменьшить массу конструкции без потери жёсткости и получать сложные элементы без сварки. При этом цена ошибки при проектировании и настройке процесса высокая: одна некорректная развёртка или неверно учтённое пружинение — и вся партия не проходит по допускам.

Компания МСК МЕТАЛЛ ежедневно производит партии гнутых профилей для строительных, вентиляционных, машиностроительных и инженерных проектов. Ниже — системный взгляд на то, когда гнутый профиль действительно выгоднее прокатного, что важно заложить в чертёж до запуска в производство и как выстроен технологический контроль, чтобы каждая партия попадала в допуски без доработки на объекте.

Когда гнутый профиль выгоднее прокатного

Нестандартная геометрия и экономия веса при той же жёсткости

Прокатные профили ограничены сортаментом. Как только конструкция требует нестандартной высоты полки, асимметрии или дополнительного отбортовочного ребра, приходится либо усложнять узел за счёт наваривания элементов, либо переходить на производство гнутых профилей из листа. Гибка позволяет сформировать профиль с индивидуальной геометрией, оптимизировать толщину и распределение металла именно под работу узла.

Небольшой пример. Для стойки перегородки требовалась высота порядка 90 мм, при этом по расчёту жёсткости достаточно было толщины 1,2 мм, но в сортаменте подходящего проката не было. Вариант из гнутого профиля позволил получить нужную высоту полки и дополнительные отбортовки, сохранив массу и жёсткость на уровне более тяжёлого прокатного аналога. В итоге монтажникам упростили работу, а заказчик сэкономил на металле, не теряя надёжности.

Отверстия, фаски и пазовые элементы за один цикл (резка+гибка)

Второй ключевой аргумент в пользу гнутого профиля — возможность объединить раскрой, перфорацию и формообразование в единую технологическую цепочку. При лазерной резке по развёртке сразу формируются окна, продольные пазы, монтажные отверстия, фаски под сварку. Затем заготовка за один или несколько ходов на листогибочном прессе превращается в готовый профиль.

Вместо нескольких операций на сверлильных станках, фрезерования и разметки на объекте, заказчик получает деталь, в которой все отверстия уже «сидят» по координатам чертежа. Снижаются трудозатраты при сборке, уменьшается риск ошибок разметки и нет накопления погрешностей между отверстиями в разных деталях партии.

Повторяемость партии и точность прямолинейности на длине

При грамотной настройке процесса гибки и калибровки гнутый профиль демонстрирует очень высокую повторяемость по сечению и прямолинейности. На современных листогибах с ЧПУ угол гиба контролируется по обратной связи, а программа компенсирует пружинение для конкретного материала и толщины.

Для длинномерных изделий прямолинейность контролируется как по полке, так и по кромке: допускается лишь минимальный прогиб в пределах оговорённых допусков. Это особенно важно для направляющих, несущих элементов каркаса, рам оборудования. Конструктор может рассчитывать, что профиль в начале и в конце партии будет вести себя одинаково при монтаже и под нагрузкой, а не потребует подборки и правки по месту.

Проектирование: что учесть в чертеже до запуска

Радиусы гиба и k-factor: корректная развёртка без сюрпризов

Точная развёртка — основа качественного гнутого профиля. При гибке листа нейтральный слой смещается внутрь, и фактическая длина заготовки отличается от простой геометрической суммы полок. Для учёта этого эффекта используется коэффициент k-factor, отражающий положение нейтрального слоя в толщине металла. Неверно принятый коэффициент приводит к тому, что полка после гибки оказывается короче или длиннее, чем в модели.

На практике значение k-factor зависит от материала, толщины, внутреннего радиуса, геометрии V-матрицы и усилия гиба. Оптимальный подход — использовать данные, накопленные в технологической базе, и настраивать развёртки под конкретный парк оборудования. В этом случае конструктор получает предсказуемый результат без «подпиливания» полок в цехе.

Допуски на угол и полку, компенсация пружинения в карте настроек

Ещё один важный момент — согласование допусков. В чертеже следует явно указывать допустимые отклонения по углу, высоте полки, ширине спинки. Для большинства конструкционных задач достаточно отклонения по углу в пределах ±0,5–1°, по высоте полки — ±0,5–1 мм. Эти значения закладываются в управляющую программу и карту настроек.

Пружинение металла приводит к тому, что после снятия нагрузки реальный угол становится больше, чем угол прижатия к матрице. Технолог задаёт угол гиба с учётом компенсации, а оператор контролирует фактический результат по контрольным образцам. При серийном выпуске карта настроек сохраняется и повторно используется для партии с теми же параметрами.

Перфорации и окна: куда их ставить, чтобы не «сложило» профиль

Перфорация облегчает конструкцию, улучшает вентиляцию, создаёт монтажные зоны, но при ошибочном расположении отверстий приводит к локальному ослаблению и деформациям в зоне гиба. Нежелательно располагать крупные окна вплотную к зоне максимального растяжения или сжатия металла.

Практическое правило: критические отверстия следует уводить на расстояние не менее 1,5–2 толщин металла от линии гиба. При необходимости прорези в зоне гиба согласовываются с технологом: корректируется радиус, ширина отбортовки, добавляются усилительные рёбра. Такой подход позволяет сохранить форму профиля и избежать складок или разрывов по контуру отверстий.

Материал и толщина: как влияют на форму и радиусы

Низкоуглеродистая сталь против нержавейки и оцинкованного листа

Наиболее технологична в гибке низкоуглеродистая сталь: она хорошо тянется, имеет предсказуемое пружинение и допускает относительно малые радиусы при сохранении прочности. Нержавеющая сталь и, особенно, твёрдые коррозионностойкие сплавы требуют больших радиусов и более аккуратного подбора оснастки. Оцинкованный лист добавляет задачу сохранения защитного покрытия.

При переходе с обычной стали на нержавеющую необходимо пересматривать радиусы гиба, усилие пресса и допуски. Без этого высок риск появления микротрещин, повышения внутренних напряжений и проблем при эксплуатации, особенно в условиях вибраций и переменных нагрузок.

Толщина стенки и отношение R/S: какой радиус безопасен для жёсткого профиля

Ключевой ориентир при назначении радиуса гиба — отношение внутреннего радиуса к толщине листа R/S. Для конструкционных сталей, как правило, безопасным считается диапазон R/S = 1–2 при отсутствии особых требований к усталостной стойкости. При значениях меньше единицы растёт риск образования складок по внутренней зоне гиба и чрезмерных напряжений снаружи.

Если по конструктивным причинам требуется очень острый угол с малым радиусом, технолог может предложить локальную выборку металла, изменение последовательности гибов или переход на другой тип профиля. Иногда разумнее немного увеличить радиус и добавить отбортовку, чем бороться с последствиями перегиба и последующей правки.

Плёнки и покрытия: как защитить лицевую сторону при гибке

Для лицевых элементов, которые остаются «на виду», важно сохранить чистую поверхность без царапин, вмятин и задиров. Оцинкованный и окрашенный лист часто поступает уже с защитной плёнкой, которая снимается после всех операций. Важно учитывать этот слой при назначении зазоров в оснастке, чтобы плёнку не прорезало и не защемило.

Дополнительно используются специальные накладки на матрицы и пуансоны, исключающие контакт голого металла с инструментом. Это особенно актуально для декоративных и архитектурных профилей, где даже небольшие риски становятся заметны при боковом освещении.

Технология изготовления: резка, гибка, калибровка

Лазерная резка и гибка по единой карте: сводим погрешности

Современное производство гнутых профилей строится вокруг связки «лазерная резка + ЧПУ-гибка». На этапе раскроя формируется развёртка с перфорацией и припусками под гибку. Далее на листогибочном прессе по заранее подготовленной карте выполняется последовательность гибов с контролем углов.

Использование единой электронной модели исключает ручной перенос размеров и снижает суммарную погрешность. Там, где раньше приходилось «подгонять» детали на объекте, сегодня достаточно проверить несколько изделий из партии по контрольным шаблонам — и при корректных настройках весь выпуск повторяет эталон.

Контроль целостности покрытия при работе с оцинкованной сталью

При гибке оцинкованного листа важно сохранить непрерывность цинкового слоя в зоне растяжения. Слишком малый радиус, изношенная оснастка или избыточное усилие пресса могут привести к микротрещинам и растрескиванию цинка. Внешне это проявляется в виде мелкой сетки, которая со временем становится очагом коррозии.

Технологический регламент предусматривает подбор радиуса, ограничение угла за один проход, контроль состояния рабочих кромок матриц. При серийном выпуске периодически выполняется проверка срезов и изгибов под увеличением, чтобы убедиться в сохранности покрытия по всей длине профиля.

Калибровка формы и снятие внутренних напряжений

Даже при точной развёртке и корректной гибке в профиле остаются внутренние напряжения, которые могут проявиться при резком изменении температуры, нагрузке или дополнительной обработке. Для ответственных изделий применяются операции калибровки — дополнительный проход через оснастку с меньшей деформацией, правка на специализированных станах, локальное выведение геометрии.

Цель калибровки — стабилизировать форму профиля, обеспечить постоянство сечения по длине, убрать остаточный «винт» и местные выпучивания. Такой подход особенно важен для профилей, которые будут работать как направляющие или опорные элементы оборудования.

Типовые дефекты гнутых профилей и что с ними делать

«Винт» на длинном профиле: причины и методы компенсации

Один из самых неприятных дефектов — скручивание профиля вокруг продольной оси. Причин несколько: неравномерное распределение напряжений при последовательных гибах, небольшие перекосы заготовки в оснастке, износ направляющих.

Для минимизации «винта» продумывается последовательность гибов, симметричная относительно нейтральной оси, применяются калибровочные проходы, а также устанавливаются контрольные операции по длине. При обнаружении дефекта партия не отправляется заказчику «как есть»: профили проходят правку либо, при критических отклонениях, переделываются.

«Открытая» полка и недогиб: когда виноват радиус матрицы

Недогиб по углу и «открытая» полка — следствие либо некорректно учтённого пружинения, либо неподходящего радиуса и раскрытия матрицы. Часто проблему пытаются решить просто увеличением усилия, но это приводит к росту напряжений и дефектам в зоне гиба.

Грамотное решение — подобрать оснастку с подходящим радиусом, скорректировать глубину хода пуансона и обновить карту настроек. После серийной отработки углы стабилизируются, а профиль перестаёт «играть» при сборке.

Волна по кромке после гиба: как избежать и как править

Волнистость кромки чаще всего возникает при сочетании тонкого листа и малого радиуса, а также при наличии перфорации в зоне гиба. Металл неравномерно распределяет напряжения, часть материал выдавливается, формируя волны.

Проблему решают несколькими способами: увеличением радиуса, изменением ширины полки, пересмотром расположения отверстий, применением калибровочных проходов. При умеренной волне возможна аккуратная правка на специальном оборудовании, однако технолог предпочитает настроить процесс так, чтобы волна не возникала изначально.

Контроль и приёмка партии

Измерение параллельности полок, диагонали и углов

Качественный гнутый профиль — это не только красивое сечение, но и соблюдение размеров по всей длине. При приёмке проверяется высота и ширина полок, параллельность граней, диагонали сечения, углы между элементами. Для типовых изделий достаточно контроля штангенциркулем и угломером, для прецизионных профилей применяются специальные измерительные оснастки.

Важно согласовать с заказчиком перечень контролируемых параметров и критерии годности. Тогда приёмка партии превращается в понятную процедуру, а не в спор «на глаз», когда одна сторона смотрит на внешний вид, а другая опирается на чертёж.

Шаблоны для контроля радиусов и высоты полок

Для серийных изделий целесообразно изготавливать простые механические шаблоны для оперативной проверки радиуса, высоты полок, ширины спинки. Оператор прикладывает шаблон к детали и мгновенно видит отклонение, не тратя время на сложные замеры.

Такой подход ускоряет контроль в потоке, позволяет вовремя заметить уход параметров и скорректировать настройки пресса ещё до того, как будет выпущена большая серия с отклонениями.

Упаковка и фиксация, чтобы профиль не деформировался в пути

Даже идеально изготовленную партию можно испортить неудачной упаковкой. Тонкостенные гнутые профили чувствительны к точечным нагрузкам: один неудачный удар или перетянутый ремень могут оставить вмятину, которая проявится уже на объекте.

Поэтому особое внимание уделяется укладке и фиксации: применяются жёсткие поддоны, дистанционные прокладки, защитные уголки, стяжка лентами с контролем усилия. Для профилей с декоративным покрытием дополнительно используется плёнка и прокладочный материал, исключающий трение металла о металл.

Когда заказчику требуется не просто отдельный элемент, а комплексное изготовление профилей из металла под проект, важно видеть в производителе партнёра, который отвечает за весь путь детали — от развёртки до монтажа. В гибке металла нет мелочей: точность в градусах и миллиметрах напрямую превращается в спокойный монтаж, предсказуемую работу конструкций и уверенность в результате.
