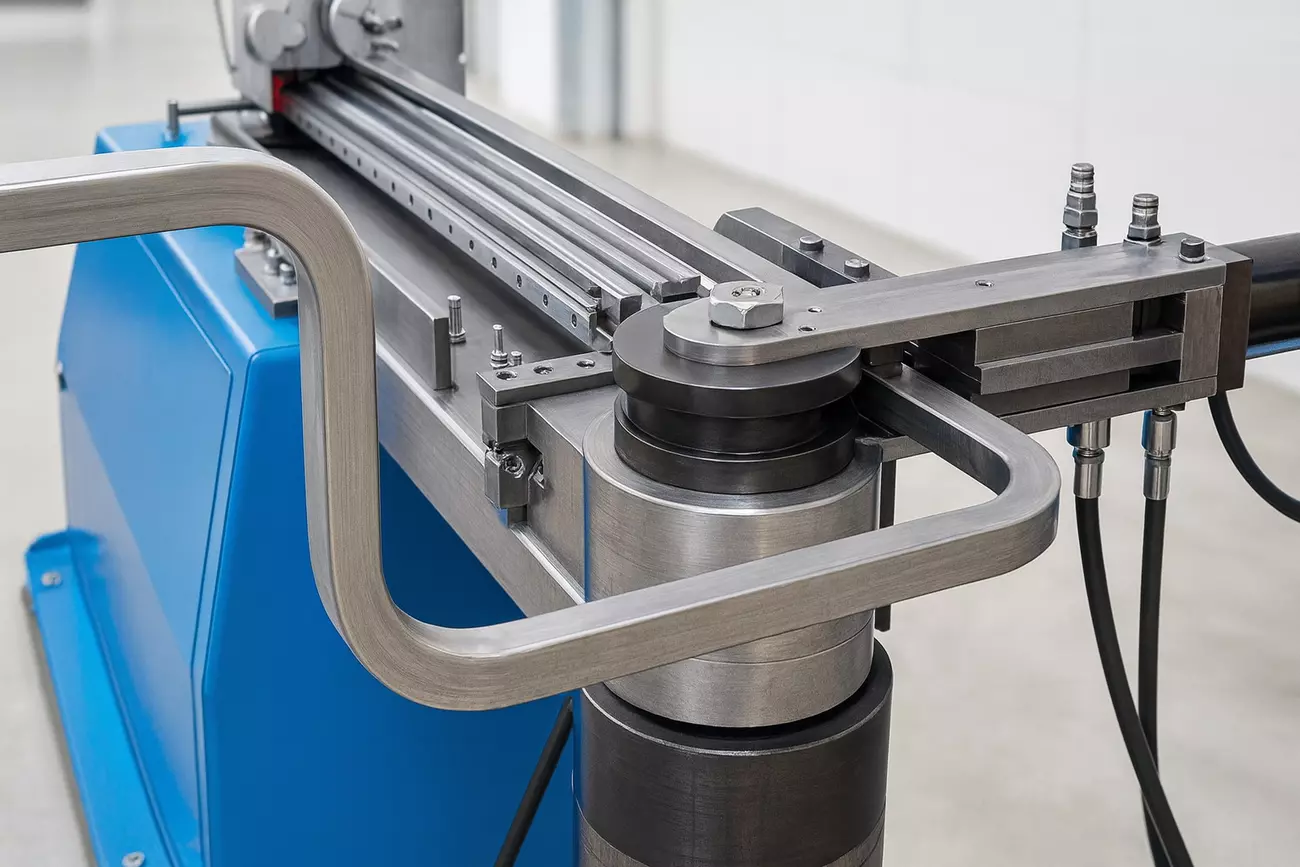

Пространственная гибка труб: контроль осей и повторяемость

Пространственная гибка труб нужна там, где плоского контура уже недостаточно: каркасы машин и станков, поручни и ограждения со сложным изгибом, контуры теплообменников, элементы архитектурных конструкций. Требование у всех одно и то же: труба должна точно повторять трёхмерную траекторию без «винта», смещения осей и накапливающихся отклонений по длине.

На практике это значит, что по изделию задаются жёсткие допуски: отклонение от контура не более ±1,0 мм на 1000 мм, по углам — не более ±0,5°. Добиться такой точности только настройкой станка почти невозможно: критично важны фиксация баз, логика программы и понятная схема контроля результата.

Специалисты МСК МЕТАЛЛ ежедневно работают с пространственной гибкой и сложными контурами: от единичных опытных образцов до серийных партий. В этой статье мы разберём, где чаще всего «уезжает» геометрия, как её зафиксировать и каким образом заказчик может контролировать готовые детали без сложного измерительного оборудования.

Если вам нужен не только пространственный контур, но и стабильно чистая внутренняя поверхность при малых радиусах, имеет смысл рассматривать технологию дорновой гибки труб. А с задачами высокой повторяемости по большим партиям хорошо справляется участок чпу-гибки труб, где весь процесс управляется программой с числовым управлением.

Где «уезжает» геометрия — и как её поймать

Почему перескок баз ломает всю траекторию

Любая пространственная деталь живёт на базах. Для трубы это, как правило, торец, ось и одна–две поворотные плоскости. Как только в процессе гибки оператор или технолог начинает «перескакивать» между разными базами — геометрия неизбежно расползается.

Классический пример — когда первую партию гнут от торца, а в процессе запуска в серию начинают привязываться «от середины» или от другого поворота, чтобы ускорить настройку. В результате часть углов остаётся в старой системе координат, часть — в новой, и суммарное отклонение по длине оказывается в разы больше расчётного.

Рабочее правило для пространственной гибки простое: база одна и та же от первой заготовки до последней. Если нужна дополнительная промежуточная база, она должна быть жёстко связана с исходной и формализована в техпроцессе — с понятной схемой перехода и допусками.

На практике это фиксируется в маршрутной карте: указывается, от какого торца идёт отсчёт длины, как ориентируется труба по повороту, какие метки наносятся на заготовку до установки в станок.

Как поворот секций рождает «винт»

Вторая типичная проблема — пространственный «винт», когда труба на отдельных участках как будто разворачивается вокруг собственной оси. В чертеже все углы и повороты выглядят корректно, а в собранном узле деталь не стыкуется по отверстиям или уходит плоскостью.

Причины почти всегда одни и те же:

• нежёсткая фиксация трубы в поворотном механизме;
• отсутствие чётких меток поворота на заготовке;
• накопление погрешностей по каждому последующему повороту.

Даже если при каждом повороте труба недобирает всего 1–1,5°, на серии из четырёх–пяти участков суммарная ошибка превращается в «винт», который уже невозможно компенсировать локально. Поэтому для пространственной гибки важно задавать и контролировать повороты с точностью не хуже ±0,5° и обеспечивать одинаковую ориентацию секций от детали к детали.

Чем опасна экономия на промежуточных опорах

Третья зона риска — отсутствие или недостаточное число опор на длинных участках. Если труба провисает между рабочей зоной станка и патроном, она неизбежно деформируется под собственным весом, а при каждом следующем изгибе ситуация усугубляется.

Последствия:

• локальные вмятины и овальность в зоне провиса;
• изменение фактического радиуса на соседних участках;
• наклон оси относительно расчётного положения даже при «идеальных» углах.

Для длинномерных изделий (длина более 2000–2500 мм) промежуточные опоры — не опция, а обязательное условие. Они должны быть не только по месту, но и правильно настроены по высоте, чтобы труба работала как единый жёсткий контур, а не как свободно лежащая балка.

Фиксация и опоры — чтобы труба не жила своей жизнью

Центрирующие ролики и прижим без «проскальзывания»

Ключевая задача при пространственной гибке — заставить трубу двигаться строго по заданной траектории, без микроскольжения в прижимах и без люфтов. Для этого используются центрирующие ролики, прижимные колодки и калиброванные направляющие, настроенные под конкретный диаметр и толщину стенки.

Если прижим недостаточен, труба в момент изгиба слегка «просаживается» в зоне контакта. Снаружи это почти не заметно, но на длине в несколько метров даёт смещение опорных точек на 2–3 мм и более. Перетянуть прижим тоже нельзя — растёт риск локального смятия профиля, особенно на тонкостенных трубах.

Поэтому настройка узла подачи включает в себя несколько пробных проходов с измерением фактического перемещения: по отметкам на заготовке, по длинам между изгибами и по контрольным расстояниям до базовых отверстий.

Разметка баз и метки поворота

Чёткая разметка — один из самых недооценённых этапов. Даже на современном оборудовании с числовым управлением мы рекомендуем наносить базовые метки на трубу до установки в станок.

Минимальный комплект разметки для пространственной гибки:

• линия базовой плоскости вдоль трубы;
• риски поворота для каждого изгиба с указанием угла;
• метки контрольных сечений, по которым будет вестись измерение.

Это позволяет контролировать, не сместилась ли труба в патроне и не «уползла» ли ориентация плоскостей в процессе переналадки. При серийном производстве разметка часто переносится в виде трафаретов и кондукторов, что ускоряет подготовку заготовок и снижает человеческий фактор.

Когда обязательны внутренние калибры

На участках с малым радиусом и одновременно с пространственным поворотом особенно критична устойчивость сечения. Если не использовать внутренние калибрующие элементы, труба стремится сплющиться, овальность растёт, а фактический радиус уходит от расчётного.

Внутренние калибры (в том числе дорны и сегментные вставки) обязательны, когда выполняются одновременно несколько условий:

• тонкая стенка — отношение диаметра к толщине более 20:1;
• малый радиус гибки — менее 3D от наружного диаметра;
• жёсткие требования по геометрии и внутренней чистоте канала.

В таких случаях экономия на оснастке почти всегда приводит к браку, который невозможно исправить доработкой. Гораздо дешевле сразу заложить правильную технологию, чем переделывать серию из нескольких десятков деталей.

Программа 3D-гибки, которая не подводит

Правильный порядок изгибов: что сначала, что потом

Даже при идеальной механике станка пространственная деталь может «развалиться», если порядок изгибов выбран неправильно. Основной принцип — от простого к сложному: сначала выполняются изгибы в одной плоскости с минимальными поворотами, затем добавляются пространственные участки.

Это уменьшает накопление погрешностей и позволяет при необходимости корректировать углы на ранних этапах, не портя всю заготовку. Кроме того, важно разумно распределять «массу» трубы относительно рабочей зоны: если сразу выполнить сложный изгиб на конце, остальная часть может оказаться неудобной для дальнейшей обработки.

В техпроцессе мы всегда фиксируем не только углы и длины между изгибами, но и последовательность их выполнения. При переводе изделия на другое оборудование эта информация критична для сохранения геометрии.

Компенсация пружинения в нескольких плоскостях

Пружинение — естественное свойство металла возвращаться к исходной форме после снятия нагрузки. Для пространственной гибки оно проявляется сразу в двух измерениях: по углу изгиба и по повороту трубы.

Типичные значения пружинения:

• углеродистая сталь средней прочности — 3–5° по углу;
• нержавеющая сталь — до 6–8° по углу;
• алюминиевые сплавы — до 2–3°, но чувствительны к перетяжке.

Если по проекту задан угол 90°, а по опыту пружинение для данного материала составляет 4°, в программе закладывается угол 94°. Аналогично корректируются повороты: при стабильном «возврате» на 0,5–1° задаётся небольшая перекоррекция, которую затем подтверждают серией измерений.

Важно, что все эти значения не берутся «с потолка»: для каждой новой партии материала проводится серия пробных гибов с последующим измерением, и только после этого программа фиксируется как рабочая.

«Сухой» проход: проверяем траекторию до металла

Перед запуском в металле всегда выполняется так называемый «сухой» проход — проверка программы без фактической гибки, с имитацией перемещений и поворотов. Это позволяет вовремя заметить потенциальные столкновения с оснасткой, некорректные повороты или ошибочно введённые длины.

На этапе «сухого» прохода оператор контролирует:

• правильность смены осей и поворотных плоскостей;
• отсутствие лишних перемещений и возвратов;
• достаточный запас по высоте и расстоянию до опор и корпуса станка.

После этого выполняется серия тестовых деталей с поээтапным измерением: сначала контролируются базовые расстояния, затем — углы и повороты в ключевых сечениях. Только когда результаты стабильно укладываются в допуски, партия считается допущенной к выпуску.

Как проверить контур без 3D-сканера

Лекала по опорным точкам и хордам

Не у каждого заказчика есть доступ к трёхмерному сканеру или координатно-измерительной машине. Это не значит, что пространственную деталь невозможно проверить. На практике отлично работают простые, но продуманные лекала.

Под каждый контур можно изготовить шаблоны по нескольким опорным точкам и хордам. Например, задаются контрольные расстояния между торцом и ключевыми изгибами, а также между отдельными сечениями трубы. Если фактические значения отличаются от расчётных не более чем на ±1–1,5 мм, деталь считается годной.

Такие лекала могут быть выполнены из листового металла или фанеры с точной обработкой по чертежу. Главное — зафиксировать, какие именно расстояния и точки используются, чтобы измерения можно было воспроизвести в любой момент.

Быстрый контроль поворотов угломером

Повороты в пространстве удобно контролировать простым угломером или электронным уровнем. Для этого на трубу наносятся контрольные метки, по которым измеряется отклонение от горизонтали или вертикали в каждом сечении.

Алгоритм простой:

• деталь устанавливается на базовую плоскость по торцу и одному из участков;
• на контрольных сечениях фиксируется угол наклона относительно базы;
• полученные значения сравниваются с расчётными, указанными в карте контроля.

При этом не обязательно мерить каждый участок. Достаточно отобрать 3–5 характерных сечений, где ошибка проявится максимально явно. Такой подход позволяет быстро оценить, «ушла» ли деталь по повороту, не прибегая к сложным измерительным комплексам.

Что фиксируем в карте приёмки

Чтобы контроль был воспроизводимым, все измеряемые параметры фиксируются в карте приёмки. Для пространственной гибки имеет смысл выделить несколько обязательных позиций.

Как правило, в карту включают:

• описание базы: от какого торца ведётся отсчёт, как ориентируется деталь;
• перечень контрольных расстояний с допусками, например ±1,0 мм;
• список контрольных поворотов с указанием допустимого отклонения, например ±0,5°;
• требования к внешнему виду: допустимая овальность, отсутствие складок и заломов;
• объём выборочного контроля по партии (например, каждая 5‑я или 10‑я деталь).

Наличие такой карты выгодно и заказчику, и производителю. Заказчик чётко понимает, по каким критериям оценивается геометрия, а производитель получает прозрачную систему оценки качества партии без субъективных трактовок.

Команда участка гибки труб в составе МСК МЕТАЛЛ помогает заказчикам не только гнуть сложные пространственные контуры, но и выстраивать понятные критерии приёмки: от выбора материала и радиусов до разработки лекал и карт контроля. Если у вас есть чертёж или уже готовая деталь-образец, мы аккуратно перенесём её геометрию в промышленную технологию и обеспечим стабильную повторяемость от первого изделия до последней детали в партии.
